BP156 औद्योगिक अनुप्रयोगों के लिए सिलिकॉन दबाव सेंसर सटीकता और स्थायित्व
Product Details
| मॉडल नं.: | BP156 | अनुकूलित: | अनुकूलित |
|---|---|---|---|
| संरक्षण रेटिंग: | IP65 | मुआवजा तापमान: | -20 ~ 70 ℃ |
| घर निर्माण की सामग्री: | 304 एसएस या 316 एसएस | दबाव प्रकार: | गेज दबाव, पूर्ण दबाव, सील दबाव |
| विनिर्देश: | विसारित सिलिकॉन दबाव सेंसर | उत्पत्ति: | बाओजी, चीन |
| एचएस कोड: | 9026201090 | आपूर्ति की क्षमता: | 2000 पीसी / महीना |
| संरचना का प्रकार: | वेल्डेड | मापने का माध्यम: | तरल या गैस |
| सटीकता ग्रेड: | 0.25%, 0.5% | दबाव सीमा: | 0kpa~10kpa...10MPa |
| इलेक्ट्रॉनिक कनेक्शन: | एम12 4पिन | ||
| प्रमुखता देना |
सटीक सिलिकॉन दबाव सेंसर,औद्योगिक सिलिकॉन दबाव सेंसर |
||
Product Description

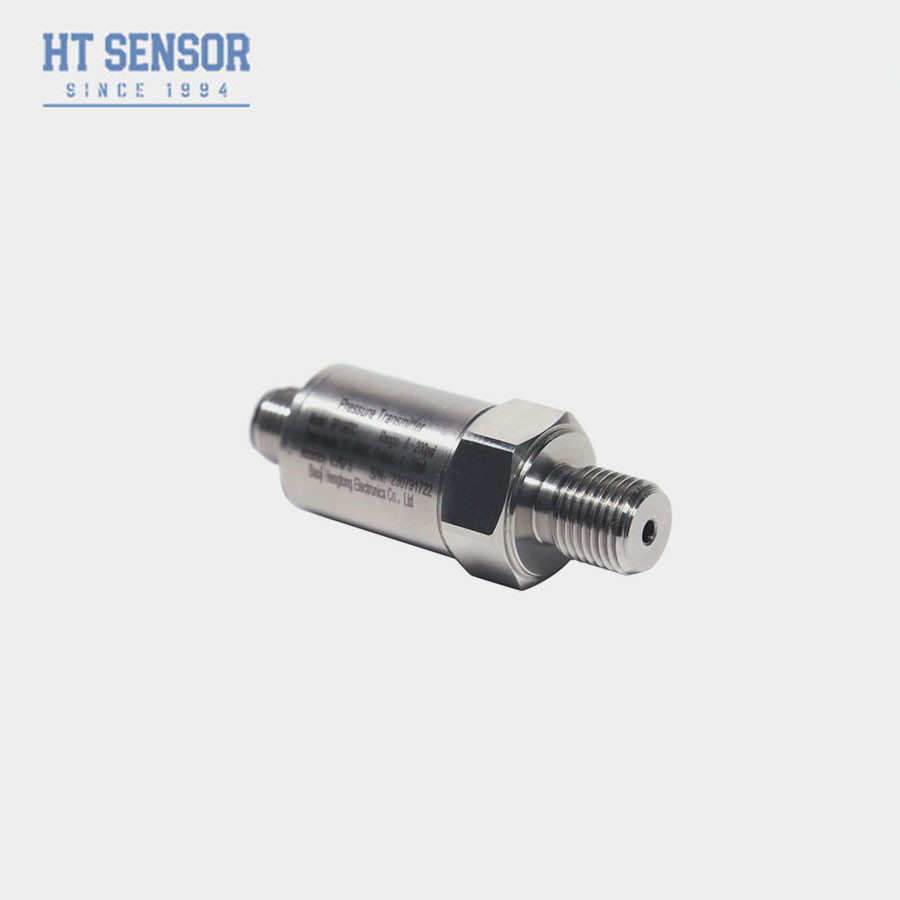

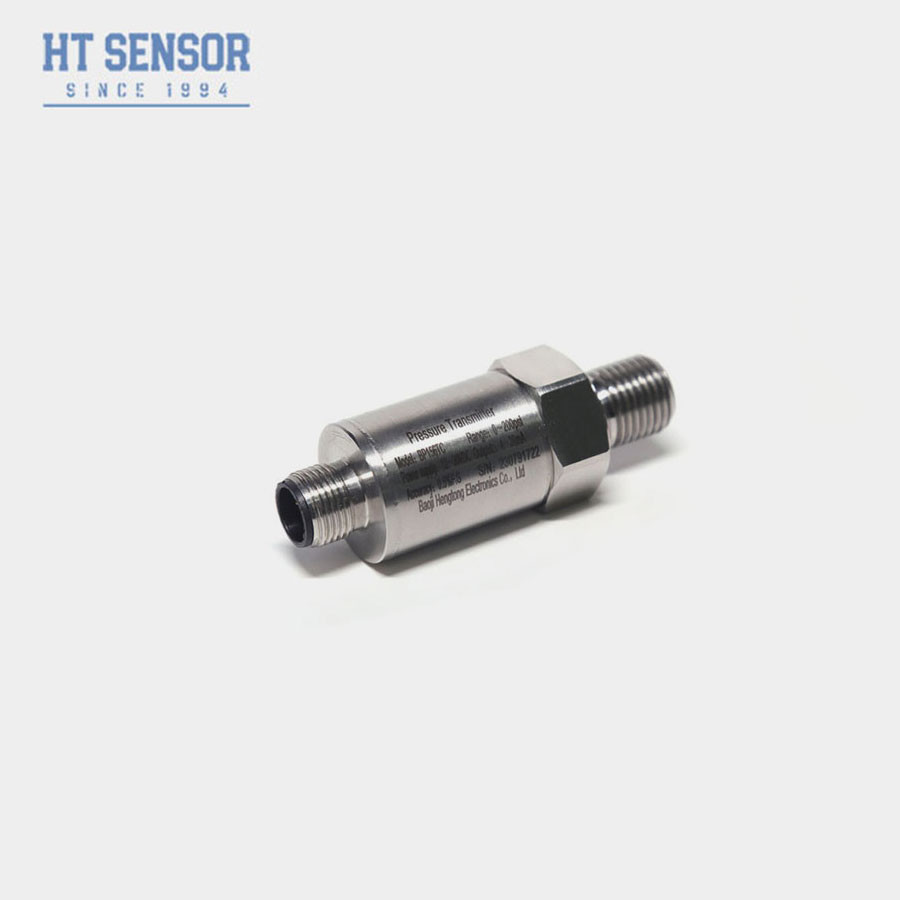

BP156 सिलिकॉन दबाव सेंसर
सिलिकॉन दबाव सेंसर का परिचय:
BP156 सिलिकॉन दबाव सेंसर एचटी श्रृंखला सिलिकॉन दबाव प्रतिरोधी अलगाव झिल्ली तेल से भरे कोर का उपयोग करता है।संकेत प्रसंस्करण सर्किट एक स्टेनलेस स्टील आवास के अंदर स्थित है, सेंसर सिग्नल को मानक आउटपुट सिग्नल में परिवर्तित करता है। समुद्री और विमानन उद्योगों में लागू किया जाता है। पेट्रोलियम, रासायनिक, धातु विज्ञान, बिजली उत्पादन और जल विज्ञान जैसे औद्योगिक ऑन-साइट प्रक्रियाओं में उपयोग किया जाता है
उत्पाद की विशेषताएं:
1. व्यापक माप सीमा, स्टेनलेस स्टील संरचना, विभिन्न दबाव इंटरफ़ेस रूप
2. IP65 सुरक्षा रेटिंग स्टेनलेस स्टील संरचना
3.टिकाऊ स्टेनलेस स्टील निर्माण
4अंकितमुआवजा तकनीक
अनुप्रयोग:
1- 316L स्टेनलेस स्टील के साथ गैर संक्षारक गैसों और तरल पदार्थों के दबाव माप
2समुद्री और विमानन उद्योगों में लागू
3. पेट्रोलियम, रासायनिक, धातु विज्ञान, बिजली उत्पादन और जल विज्ञान जैसी औद्योगिक साइट प्रक्रियाओं में उपयोग किया जाता है
4हाइड्रोलिक और वायवीय नियंत्रण प्रणालियों में प्रयोग किया जाता है.
प्रदर्शन पैरामीटरः
| माप सीमा | 0kPa ~ 10kPa...20MPa |
| दबाव प्रकार | गेज दबाव, पूर्ण दबाव, सील दबाव |
| अतिभार | नामित सीमा का ≤ 1.5 गुना |
| सटीकता @ 25oC | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति और हाइस्टेरिसिस | 0.02% एफ.एस. (सामान्य) 0.05% एफ.एस. (अधिकतम) |
| दीर्घकालिक स्थिरता | ±0.1%F.S./Year (सामान्य) ±0.2%F.S./Year (अधिकतम) |
| शून्य बिंदु तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| पूर्ण पैमाने पर तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| आवृत्ति प्रतिक्रिया | 2.4Khz |
| मुआवजा तापमान | 0-70oC ((≤10mpa, अनुकूलन योग्य) |
| परिचालन तापमान | -20°C से 80°C |
| भंडारण तापमान | -40°C से 120°C |
| कंपन | 10g,55Hz ~ 2kHz |
| आवास सामग्री | 304, 316L |
| डायफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| विस्फोट प्रतिरोधी रेटिंग | Ex db IIC T6 जीबी |
| सुरक्षा रेटिंग | IP65 |
| ओ-रिंग सील | फ्लोरो रबर |
| वजन | ~0.05kg |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
| 4~20mA | 12~30 वीडीसी | 2/3/4 तार |
| 0~10/20mA | 3 तार |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5 वीडीसी |
चयन उदाहरण:
आदेश देने के लिए टिप्सः1उत्पाद का चयन करते समय, कृपया सुनिश्चित करें कि मापा जाने वाला माध्यम उत्पाद के संपर्क भागों के साथ संगत है।
2आदेश देते समय, कृपया ध्यान दें कि विस्फोट-सबूत प्रकार के उत्पादों में डिजिटल डिस्प्ले हेड शामिल नहीं हैं।
3एलसीडी या एलईडी डिस्प्ले हेड के साथ ट्रांसमीटर का ऑर्डर करते समय, ट्रांसमीटर के लिए बिजली की आपूर्ति 20 वीडीसी से कम नहीं होनी चाहिए।
4उत्पाद के विश्वसनीय संचालन को सुनिश्चित करने के लिए, उपयोगकर्ताओं को साइट पर बिजली सुरक्षा उपकरण स्थापित करने और यह सुनिश्चित करने की सिफारिश की जाती है कि उत्पाद और बिजली की आपूर्ति विश्वसनीय रूप से ग्राउंड हो।
5फ्लोरो रबर ओ-रिंग का नामित कार्य तापमान -20oC से 250oC है। जब उत्पाद का कार्य तापमान -20oC से नीचे होता है, तो ईपीडीएम ओ-रिंग सील चुनना आवश्यक है।
6. डिफ़ॉल्ट केबल की लंबाई 1.5 मीटर है, तीन सामग्रियों में उपलब्ध है। यदि निर्दिष्ट नहीं है, तो यह पॉलीथीन केबल सामग्री के साथ आपूर्ति की जाएगी। यदि आपको एक अलग केबल सामग्री की आवश्यकता है, तो आप एक अलग केबल सामग्री के साथ आपूर्ति कर सकते हैं।कृपया इसे क्रम में निर्दिष्ट करें.
| आदेश मार्गदर्शिका: | |||||||||
| BP15X | एनालॉग दबाव ट्रांसमीटर | ||||||||
| कोड | रूपरेखा निर्माण | ||||||||
| 5 | पैकर्ड प्लग | 6 | सील प्रत्यक्ष आउटपुट केबल 1.5 मीटर | ||||||
| 7 | मिनी हिरश्मान कनेक्टर | 8 | बड़ा हिरश्मान कनेक्टर | ||||||
| माप सीमा | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) केपीए या एमपीए |
एक्सः वास्तविक माप सीमा दर्शाता है | ||||||||
| कोड | विद्युत आपूर्ति | ||||||||
| डी1 | 24 वीडीसी | ||||||||
| डी2 | 5 वीडीसी | ||||||||
| डी3 | अन्य | ||||||||
| कोड | आउटपुट सिग्नल | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1~5 वीडीसी | S6 | 0~10 वीडीसी | ||||||
| S3 | 0~5 वीडीसी | S7 | 0.5~4.5 वीडीसी | ||||||
| S4 | 0~10mADC | ||||||||
| कोड | दबाव कनेक्शन | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | अन्य ((¢50.4 फ्लैंज) | ||||||||
| कोड | विद्युत कनेक्शन | ||||||||
| बी1 | हर्शमैन | ||||||||
| बी2 | पीजी7 | ||||||||
| B3 | केबल सील आउटलेट 1.5 मीटर | ||||||||
| B4 | अन्य | ||||||||
| कोड | दबाव प्रकार | ||||||||
| जी | गेज दबाव | ||||||||
| ए | पूर्ण दबाव | ||||||||
| एस | सीलबंद संदर्भ दबाव | ||||||||
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या आप निर्माता हैं?
एः हाँ, हम पेशेवर सेंसर निर्माता 50 से अधिक वर्षों के हैं! हमारी तकनीकी टीम में 20 से अधिक इंजीनियर हैं।
प्रश्नः क्या आप OEM सेवा स्वीकार कर सकते हैं?
उत्तर: हाँ, हम अपने सेंसर पर आपकी कंपनी की जानकारी और लोगो लगा सकते हैं।
प्रश्न: क्या मैं आपका वितरक बन सकता हूँ?
एकः हाँ, हम विदेशी बाजार में वितरकों की तलाश कर रहे हैं।
प्रश्न: आपका लीड टाइम क्या है?
एकः आम तौर पर 7-10days. मात्रा के लिए 100pcs से ऊपर, अतिरिक्त 3-5 कार्य दिवसों की आवश्यकता है.
खरीद गाइड
आपको सबसे उपयुक्त सेंसर की सिफारिश करने के लिए, कृपया हमें नीचे दी गई जानकारी बताएं।
1कार्य तापमानः -40 ~ + 125 °C?
2परीक्षण रेंज?
3. आउटपुटः 4-20mA, RS485 या अन्य?
4पेंच: G1/4, 1/4NPT, R1/4, M20*1.5?
5विद्युत कनेक्शनः DIN43650, पैकार्ड, प्रत्यक्ष लीड?
6आदेश की मात्रा: ?
