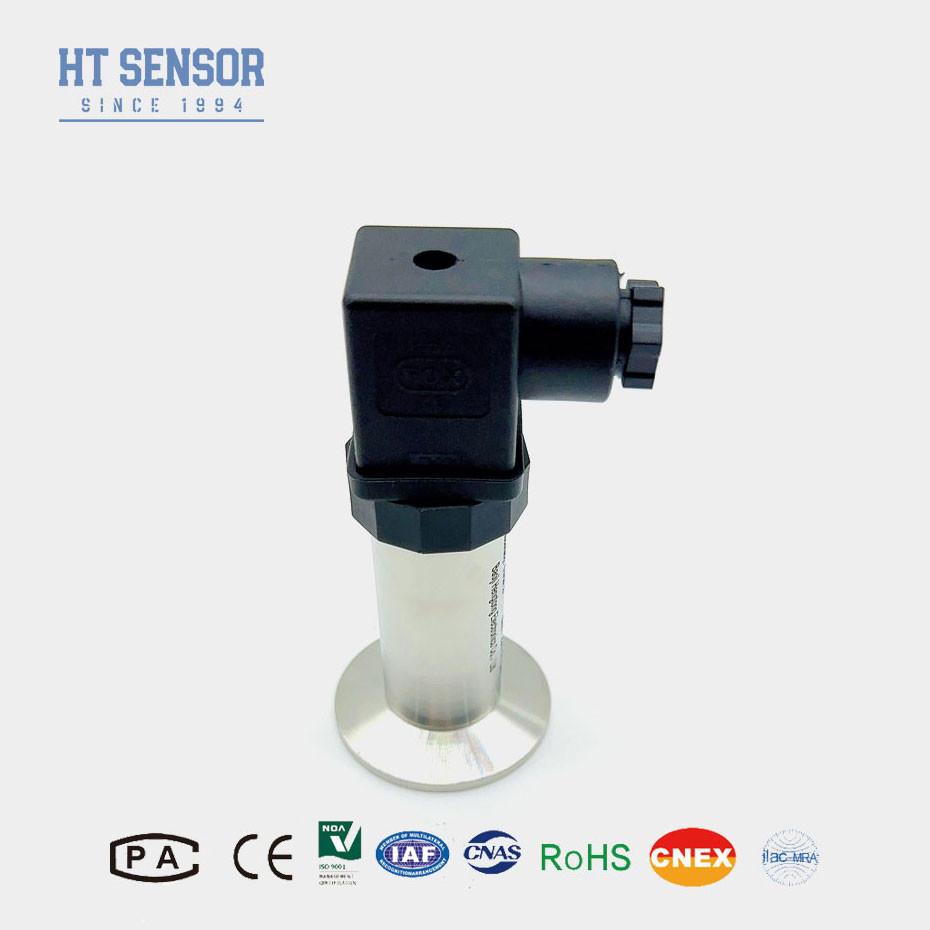

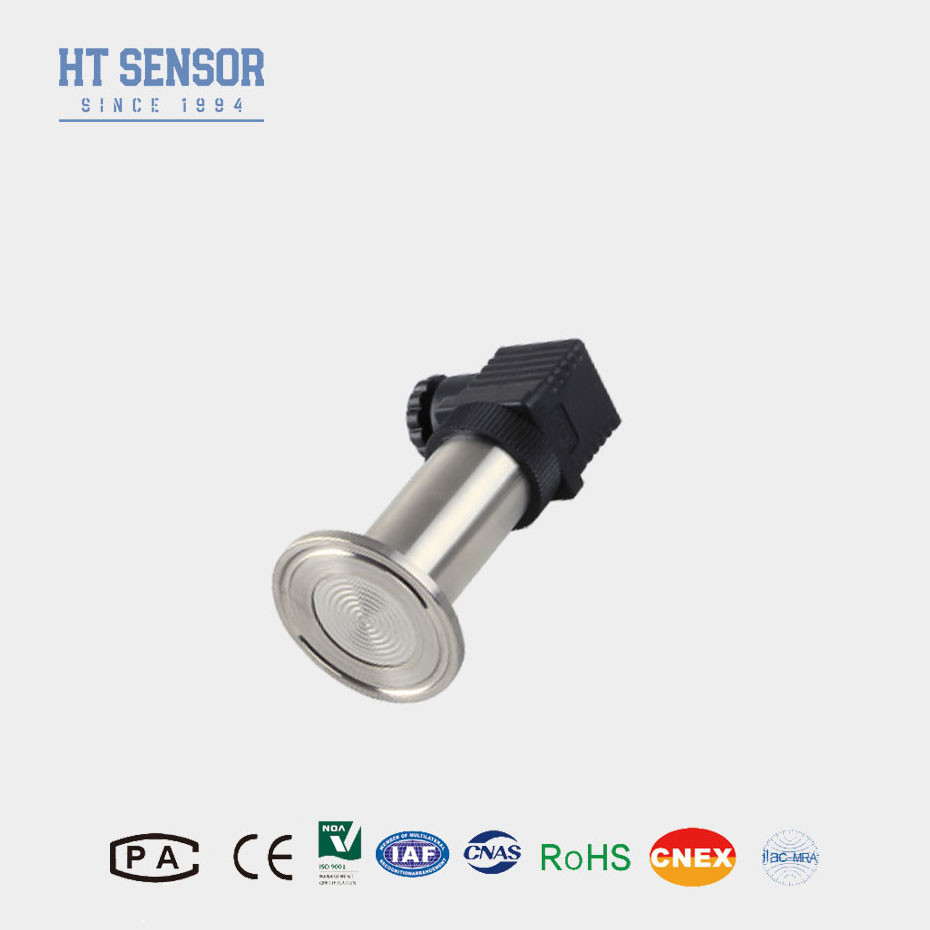

4-20mA क्लैंप फ्लैट फिल्म प्रेशर ट्रांसमीटर फ्लश डायफ्राम प्रेशर ट्रांसमीटर सेंसर
उत्पाद विवरण
| मॉडल नं.: | BP93420-IQ | विद्युत आपूर्ति: | 24 वीडीसी |
|---|---|---|---|
| आउटपुट सिग्नल: | गेज दबाव, पूर्ण दबाव, सील दबाव | सटीकता: | 0.25%एफएस, 0.5%एफएस |
| दबाव सीमा: | -100kPa...0kPa ~35kPa...3.5MPa | अनुकूलन: | उपलब्ध -- अनुकूलित अनुरोध |
| मॉडल: | 1 | ||
| प्रमुखता देना |
फ्लश डायाफ्राम दबाव ट्रांसमीटर सेंसर,4-20mA क्लैंप दबाव ट्रांसमीटर सेंसर,क्लैंप फ्लैट फिल्म प्रेशर ट्रांसमीटर सेंसर |
||
उत्पाद वर्णन
4-20mA क्लैंप फ्लैट फिल्म प्रेशर ट्रांसमीटर फ्लश डायफ्राम प्रेशर ट्रांसमीटर सेंसर
BP93420-IQ Pपुनरुत्थानटीरैंसमिटर
परिचय दबाव ट्रांसमीटर सेंसर
BP93420-IQ दबाव ट्रांसमीटर आमतौर पर सेंसर के गर्मी अपव्यय प्रदर्शन में सुधार करने के लिए हीट सिंक का उपयोग करते हैं। हीट सिंक सेंसर के साथ निकट संपर्क में है,और सेंसर द्वारा उत्पन्न गर्मी तेजी से थर्मल प्रवाहकीय सामग्री के माध्यम से हीट सिंक के लिए प्रेषित किया जाता है, और एक विश्वसनीय सीमा के भीतर सेंसर के काम कर रहे तापमान रखने के लिए हीट सिंक की सतह के माध्यम से उत्सर्जित किया जाता है
- विभिन्न दबाव इंटरफ़ेस विकल्प
- मध्यम स्केलिंग को रोकने के लिए स्वच्छ अनुप्रयोगों के लिए डिज़ाइन किया गया
- पूरी तरह से स्टेनलेस स्टील संरचना के साथ उच्च सटीकता
- साफ करने में आसान।
आवेदन:
- 316L के साथ गैर संक्षारक गैसों और तरल पदार्थों को मापने के लिए उपयुक्त
- पर्यावरण संरक्षण और रासायनिक उद्योगों के लिए आदर्श
- समुद्री और विमानन उद्योगों में प्रयोग किया जाता है
- चिकित्सा, जैव औषधीय और खाद्य स्वच्छता में उपयोग के लिए उपयुक्तउद्योग.
प्रदर्शन पैरामीटरः
| माप सीमा | 0~35Kpa...~3.5MPa |
| दबाव प्रकार | गेज दबाव, पूर्ण दबाव, सील दबाव |
| अतिभार | नामित सीमा का ≤ 1.5 गुना |
| सटीकता @ 25oC | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति | 0.1% एफएस |
| हिस्टेरिसिस | 0.1% एफएस |
| दीर्घकालिक स्थिरता | ±0.1% F.S./Year ((सामान्य) ±0.2% F.S./Year ((अधिकतम) |
| शून्य बिंदु तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| पूर्ण पैमाने पर तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| आवृत्ति प्रतिक्रिया | 2.4Khz |
| मुआवजा तापमान | -20-70oC ((≤10mpa, अनुकूलन योग्य) |
| परिचालन तापमान | -20°C से 80°C |
| भंडारण तापमान | -40°C से 120°C |
| कंपन | 10g,55Hz ~ 2kHz |
| आवास सामग्री | 304, 316L |
| डायफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| विस्फोट प्रतिरोधी रेटिंग | पूर्व डीबी IIC T6 जीबी |
| सुरक्षा रेटिंग | IP65 |
| ओ-रिंग सील | फ्लोरो रबर |
| वजन | ~0.55kg |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
| 4~20mA | 12~30 वीडीसी | 2/3/4 तार |
| 0~10/20mA | 3 तार |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5 वीडीसी | |
| RS485 संचार प्रोटोकॉल | 3.6~30V / बैटरी | 4 तार |
आदेश मार्गदर्शक:
| BP93420XX | दबाव ट्रांसमीटर | |||||||
| कोड | रूपरेखा निर्माण | |||||||
| आईबी | सामान्य दबाव ट्रांसमीटर | नवम | डिस्प्ले दबाव ट्रांसमीटर | |||||
| आईई | झटके प्रतिरोधी विमानन दबाव ट्रांसमीटर | IIC/III | औद्योगिक जनरल/ डिस्प्ले प्रेशर ट्रांसमीटर | |||||
| यदि | नमी प्रतिरोधी दबाव ट्रांसमीटर | IIE/IIIE | सामान्य/डिस्प्ले दबाव ट्रांसमीटर | |||||
| IN | एयर कंडीशनिंग विशेष दबाव ट्रांसमीटर | आईसी | उच्च तापमान दबाव ट्रांसमीटर | |||||
| आईक्यू/आईक्यूटी | बड़ा डायाफ्राम/उच्च तापमान दबाव ट्रांसमीटर | |||||||
| माप सीमा | -100kPa... 0kPa ~ 35kPa... 3.5MPa | |||||||
| (0-X) Kpa या MPa | X: वास्तविक माप सीमा दर्शाता है | |||||||
| कोड | विद्युत आपूर्ति | |||||||
| डी1 | 24 वीडीसी | |||||||
| डी2 | 5 वीडीसी | |||||||
| डी3 | अन्य | |||||||
| कोड | आउटपुट सिग्नल | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5 वीडीसी | S6 | 0~10 वीडीसी | |||||
| S3 | 0~5 वीडीसी | S7 | 0.5~4.5 वीडीसी | |||||
| S4 | 0~10mADC | |||||||
| कोड | विद्युत कनेक्शन | |||||||
| बी1 | हर्शमैन | |||||||
| बी2 | पीजी7 प्लग | |||||||
| B3 | सीलबंद केबल आउटपुट | |||||||
| B4 | 2088 औद्योगिक आवरण | |||||||
| बी5 | 2088 डिस्प्ले के साथ औद्योगिक आवरण | |||||||
| B6 | अन्य | |||||||
| कोड | दबाव प्रकार | |||||||
| जी | गेज दबाव | |||||||
| ए | पूर्ण दबाव | |||||||
| एस | सीलबंद संदर्भ दबाव | |||||||
