| उत्पत्ति के प्लेस: | बाओजी, चीन |
|---|---|
| ब्रांड नाम: | HT sensor |
| प्रमाणन: | CE,RoHs,ISO9001 |
| मॉडल संख्या: | BH93420-I |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | मानक निर्यात पैकेज |
| प्रसव के समय: | 5 से 8 कार्यदिवस |
| भुगतान शर्तें: | वेस्टर्न यूनियन, एल / सी, टी / टी |
| आपूर्ति की क्षमता: | 5000 पीसीएस/माह |
| मॉडल नं.: | BH93420-I | आउटपुट फॉर्म: | 4-20mA या RS485 |
|---|---|---|---|
| आईपी रेटिंग: | IP68 | सटीकता: | ≤±0.5%F.S |
| डायाफ्राम सामग्री: | 316L स्टेनलेस स्टील | शुद्ध भारित: | 0.3 किलोग्राम बिना केबल के |
| परिवहन पैकेज: | कार्टून | उत्पत्ति: | शान शी |
| एचएस कोड: | 90261000 | आपूर्ति की क्षमता: | 1000-3000 |
| स्थापना का प्रकार: | सबमर्सिबल प्रकार | उत्पादन प्रक्रिया: | विसारित सिलिकॉन सेंसर |
| जांच प्रकार: | जांच प्रकार | ||
| प्रमुखता देना: | सिग्नल आउटपुट दबाव ट्रांसमीटर,पनडुब्बी दबाव ट्रांसमीटर,स्तर माप दबाव ट्रांसमीटर |
||

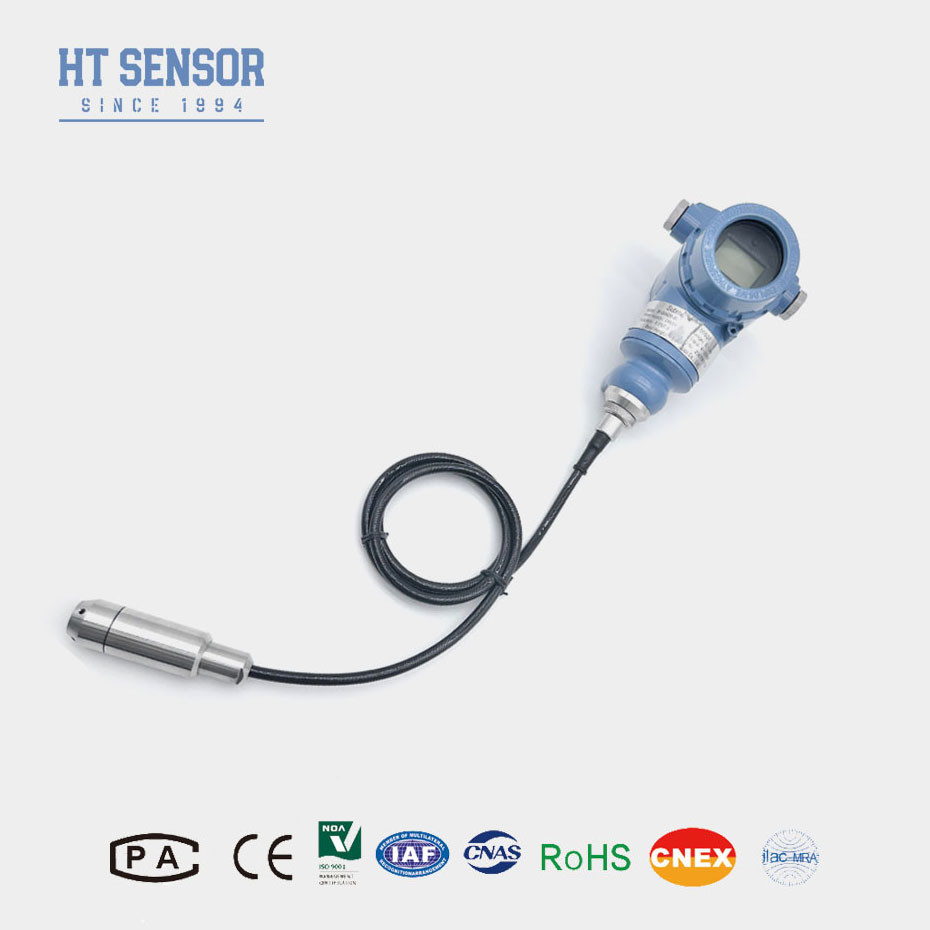

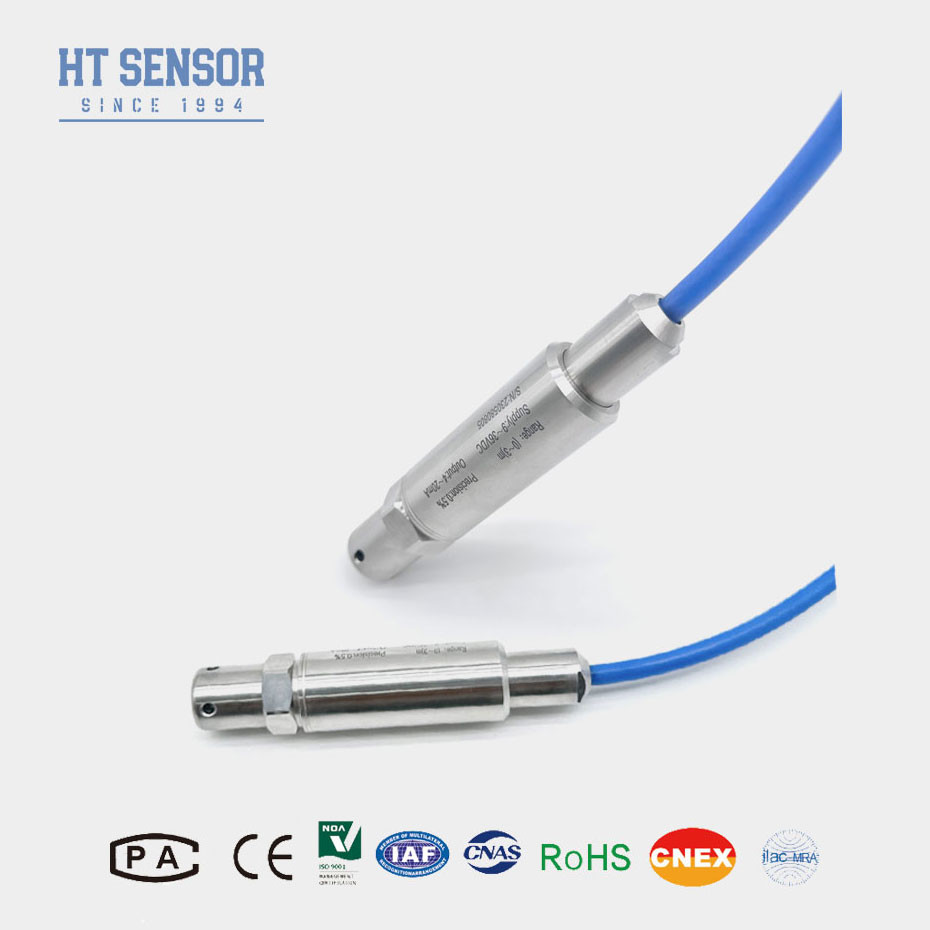

बीH93420IIविघटित सिलिकॉन Wएटर लेवल ट्रांसमीटर
जल स्तर प्रेषक का परिचय:
BH93420-I विसारित सिलिकॉन जल स्तर प्रेषक जो HT श्रृंखला विसारित सिलिकॉन का उपयोग करता हैइसके सिग्नल मापने के तत्व के रूप में तेल से भरे कोर को अलग किया गया है।स्टेनलेस स्टील आवास और एक कॉम्पैक्ट एक टुकड़ा संरचना।ट्रांसमीटर है कि पानी में डुबोया जाता है पूरी तरह से स्टेनलेस स्टील के साथ सील हैउत्पाद को उत्कृष्ट जलरोधक प्रदर्शन सुनिश्चित करता है।कठोर उच्च और निम्न तापमान क्षतिपूर्ति और उम्र बढ़ने के परीक्षण, जिसके परिणामस्वरूपउच्च विश्वसनीयता और उत्कृष्ट स्थिरता।
जल स्तर प्रेषक की उत्कृष्ट गुणवत्ता और प्रदर्शन। उत्पाद में वेंटिलेशन नली के साथ एक जलरोधक केबल है जो डुबकी अनुप्रयोगों के लिए डिज़ाइन किया गया है।
उत्पाद की विशेषताएंपानी के स्तर के ट्रांसमीटर का:
1. पूर्ण स्टेनलेस स्टील आवास, विभिन्न परीक्षण वातावरण के लिए उपयुक्त
2विसर्जन प्रकार की जांच माप, आसान स्थापना
3विभिन्न आउटपुट सिग्नल विकल्प
4विस्फोट-प्रूफ मार्किंगः ExiaIICT6
5उच्च सुरक्षा दरः IP68
6पीई या पीयू केबल
आवेदनपानी के स्तर के ट्रांसमीटर का:
1316LSS के साथ संगत, गैर संक्षारक तरल पदार्थ
2विभिन्न अनुप्रयोगों जैसे सीवेज, औद्योगिक और नगरपालिका जल, जल टैंक, कुओं, नदियों, समुद्री जल, झीलों आदि में जल स्तर की निगरानी करना।
3डीजल और ईंधन टैंकों में ईंधन के स्तर को मापना
|
प्रदर्शन पैरामीटरः
|
|
| माप सीमा | 0~10 मीटर...400 मीटर |
| अतिभार | ≤ 2 X नामित सीमा |
| सटीकता @ 25oC | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति | ±0.03% (सामान्य) ±0.05% एफएस (अधिकतम) |
| हिस्टेरिसिस | ±0.03% (सामान्य) ±0.05% एफएस (अधिकतम) |
| दीर्घकालिक स्थिरता | ± 0.2% एफ.एस./वर्ष (अधिकतम) |
| शून्य बिंदु तापमान विचलन | ±1.5%F.S. (सामान्य) ±2%F.S. (अधिकतम) |
| पूर्ण पैमाने पर तापमान विचलन | ±1.5%F.Sr ((टाइप) ± 2% एफ.एस. (अधिकतम) |
| मुआवजा तापमान | 0-50oC (0-1m. 0-2m) ); 0-70oC |
| परिचालन तापमान | -20 से 80oC |
| भंडारण तापमान | -30 से 100 डिग्री सेल्सियस |
| कंपन | 10g,55Hz ~ 2kHz |
| आवास सामग्री | 1Cr18Ni9Ti |
| डायफ्राम सामग्री | 316L स्टेनलेस स्टील |
| इन्सुलेशन प्रतिरोध | >=100MΩ@100VDC |
| विस्फोट प्रतिरोधी रेटिंग | ExiaIICT6 |
| सुरक्षा रेटिंग | IP67, IP68 |
| ओ-रिंग सील | फ्लोरो रबर |
| वजन | ~0.3 किलोग्राम (बिना केबल) |
| केबल सामग्री | पॉलीएथिलीन, पॉलीयूरेथेन |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
| 4~20mA | 12~30 वीडीसी | 2/3/4 तार |
| 0~10/20mA | 3 तार |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5 वीडीसी | |
| RS485 संचार प्रोटोकॉल | 3.6~30V / बैटरी | 4 तार |
आदेश देने के लिए टिप्सः
1कृपया सुनिश्चित करें कि मापा गया माध्यम चयन के दौरान उत्पाद के संपर्क में आने वाले घटकों के साथ संगत हो।
2मापे जाने वाले माध्यम का घनत्व निर्दिष्ट किया जाना चाहिए।
3विद्युत चुम्बकीय या रेडियो आवृत्ति हस्तक्षेप के मामले में, कृपया हमारी कंपनी को विवरण प्रदान करें और इसे आदेश में इंगित करें।
4उत्पाद के विश्वसनीय संचालन को सुनिश्चित करने के लिए, उपयोगकर्ताओं को साइट पर बिजली सुरक्षा उपकरण स्थापित करने और उत्पाद और बिजली की आपूर्ति को विश्वसनीय रूप से ग्राउंड करने की सिफारिश की जाती है।
| आदेश मार्गदर्शक: | ||||||||
| BH93420 | कोड | रूपरेखा निर्माण | ||||||
| मैं | दबाव ट्रांसमीटर | |||||||
| माप सीमा | 0~10 मीटर...400 मीटर | |||||||
| कोड | विद्युत आपूर्ति | |||||||
| डी1 | 24 वीडीसी | |||||||
| डी2 | 5 वीडीसी | |||||||
| डी3 | अन्य | |||||||
| कोड | आउटपुट सिग्नल | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5 वीडीसी | S6 | 0~10 वीडीसी | |||||
| S3 | 0~5 वीडीसी | S7 | 0.5~4.5 वीडीसी | |||||
| S4 | 0~10mADC | S8 | RS485 | |||||
| कोड | दबाव प्रकार | |||||||
| जी | गेज दबाव | |||||||
| ए | पूर्ण दबाव | |||||||
| एस | सीलबंद संदर्भ दबाव | |||||||
| कोड | सामग्री | |||||||
| 01 | 304 स्टेनलेस स्टील | |||||||
| 02 | 316L स्टेनलेस स्टील | |||||||
| कोड | केबल सामग्री | |||||||
| C1 | पीई | |||||||
| C2 | पीयू | |||||||
