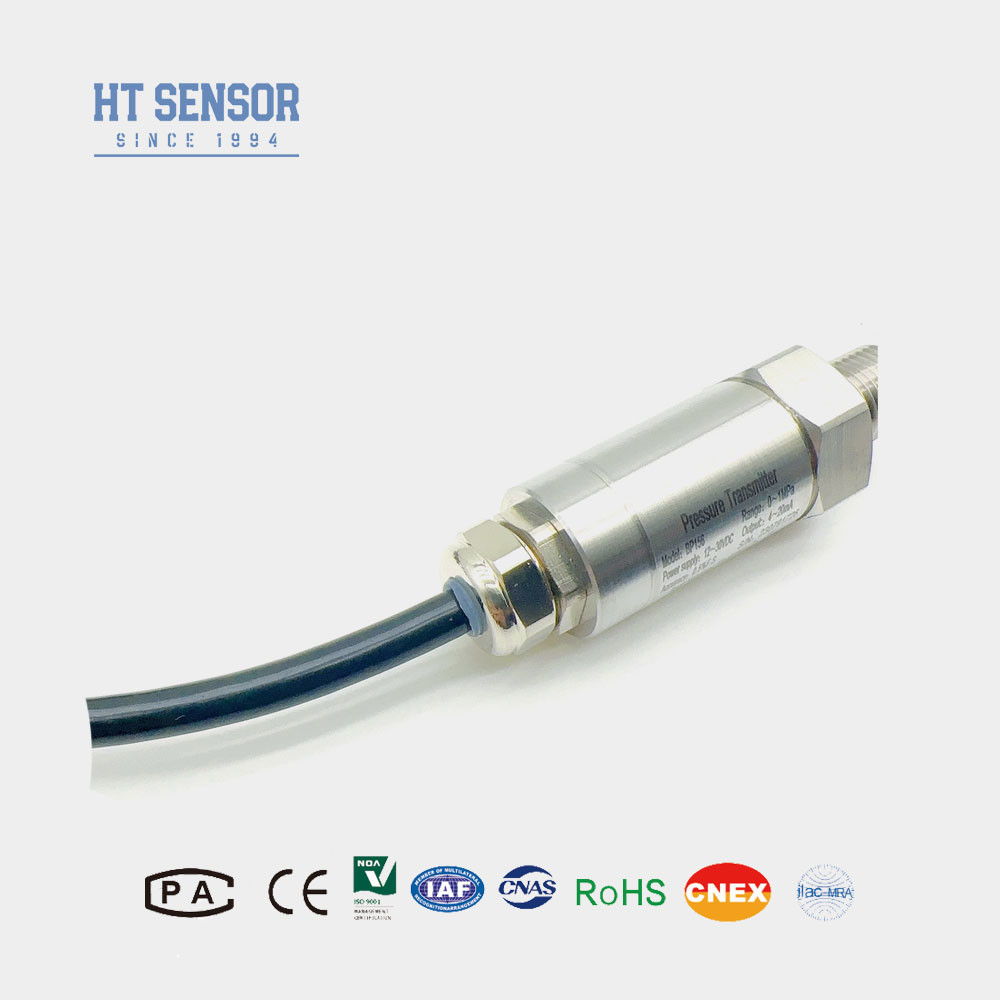

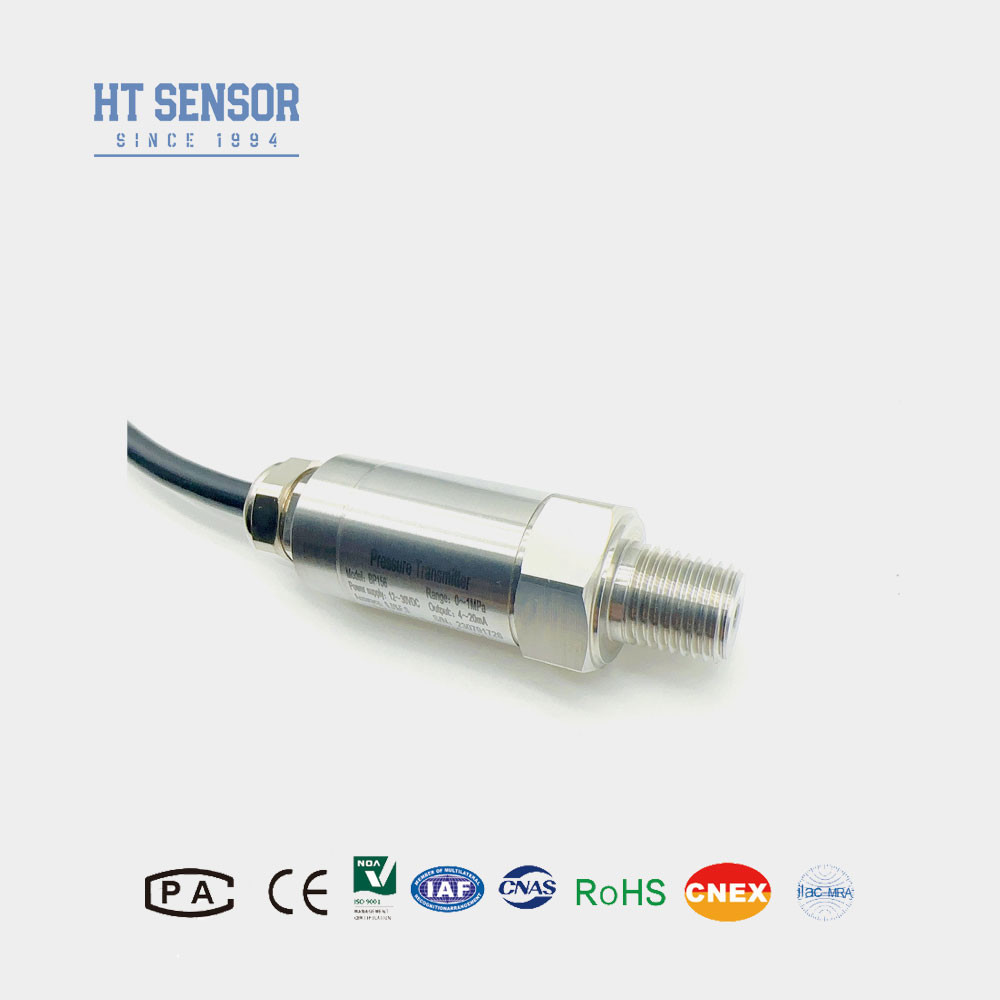

स्थायित्व के लिए स्टेनलेस स्टील सामग्री के साथ BP9325-I2C औद्योगिक दबाव सेंसर
Product Details
| मॉडल: | BP9325 | कोर प्रकार: | पीज़ोरेसिस्टिव सिलिकॉन प्रेशर सेंसर |
|---|---|---|---|
| मीडिया अनुकूलता: | हवा, पानी और तेल | मुआवज़ा अस्थायी: | 0 ~ 70 डिग्री सेल्सियस |
| ट्रेडमार्क: | एचटी सेंसर | दबाव प्रकार: | गेज, निरपेक्ष, सीलबंद दबाव |
| घर निर्माण की सामग्री: | स्टेनलेस स्टील | सिग्नल आउटपुट: | I2C |
| आईपी रेटिंग: | IP65 | जुडिये: | G1/4 या OEM |
| प्रमुखता देना |
स्टेनलेस स्टील औद्योगिक दबाव सेंसर,बीपी9325-आई2सी औद्योगिक दबाव सेंसर |
||
Product Description
स्थायित्व के लिए स्टेनलेस स्टील सामग्री के साथ BP9325-I2C औद्योगिक दबाव सेंसर
BP9325-I2C सिलिकॉन पीज़ोरेसिटिव प्रेशर सेंसर
औद्योगिक दबाव सेंसर का उत्पाद परिचय
BP9325-I2C दबाव सेंसर हमारे स्वयं विकसित HT श्रृंखला सिलिकॉन पिज़ोरेसिटिव आइसोलेशन झिल्ली तेल से भरे कोर को सिग्नल मापने के तत्व के रूप में अपनाता है।संकेत प्रसंस्करण सर्किट स्टेनलेस स्टील आवास के अंदर स्थित है, सेंसर सिग्नल को एक मानक आईआईसी आउटपुट सिग्नल में परिवर्तित करता है। उत्पाद को घटकों, अर्ध-तैयार उत्पादों और तैयार उत्पादों के लिए कठोर परीक्षण और उम्र बढ़ने की जांच से गुजरना पड़ा है,स्थिर और विश्वसनीय प्रदर्शन सुनिश्चित करना.
औद्योगिक दबाव सेंसर की उत्पाद विशेषताएं
- आर्थिक और कॉम्पैक्ट
- दबाव और तापमान अधिग्रहण के लिए दोहरे 24-बिट एडीसी
- मानक I2C संचार प्रोटोकॉल
- सभी स्टेनलेस स्टील सामग्री
| BP9325-I2C औद्योगिक दबाव सेंसर के प्रदर्शन मापदंड | |
| रेंज | -100kPa... 0 35kPa... 3.5MPa...... 100 MPa |
| दबाव प्रकार | गेज दबाव, पूर्ण दबाव |
| विद्युत आपूर्ति | 3.0V ∙ 3.6V सीसी |
| आउटपुट सिग्नल | डिजिटल I2C (दबाव, तापमान) |
| अतिभार | नामित सीमा का ≤ 1.5 गुना |
| सटीकता @ 25°C | ±0.25% (सामान्य), ±0.5% (अधिकतम) |
| पुनरावृत्ति और हाइस्टेरिसिस | 0.02% एफ.एस. (सामान्य), 0.05% एफ.एस. (अधिकतम) |
| दीर्घकालिक स्थिरता | ±0.1% F.S./वर्ष (सामान्य), ±0.2% F.S./वर्ष (अधिकतम) |
| शून्य तापमान विचलन | ±0.02% F.S/°C (≤100KPa), ±0.01% F.S/°C (>100KPa) |
| पूर्ण पैमाने पर तापमान विचलन | ±0.02% F.S/°C (≤100KPa), ±0.01% F.S/°C (>100KPa) |
| आवृत्ति प्रतिक्रिया | 2.4Khz |
| मुआवजा तापमान | -20-70°C ((≤10MPa, अनुकूलन योग्य) |
| परिचालन तापमान | -30°C~80°C |
| भंडारण तापमान | -40°C~120°C |
| निरंतर कार्य करंट | ३ एमए डीसी |
| आवास सामग्री | 304, 316L |
| डायफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 50MΩ @50V DC |
| सुरक्षा स्तर | IP65 |
| ओ-रिंग | फ्लोरो रबर |
| वजन | ~0.4kg |
संचार प्रोटोकॉल
बीपी-आई2सी बाहरी उपकरणों के साथ संचार के लिए आई2सी बस प्रोटोकॉल का उपयोग करता है। सभी डेटा संचार एमएसबी से शुरू होता है, जिसमें डिफ़ॉल्ट 7-बिट आई2सी डिवाइस पता 0x78 होता है।बीपी-आईआईसी एक आई2सी दास उपकरण के रूप में कार्य करता है, और मास्टर डिवाइस निम्नलिखित कमांड प्रारूपों का उपयोग करके इसके साथ संवाद कर सकता हैः
जब BP-I2C को डिजिटल आउटपुट पर सेट किया जाता है (I2C 0xAC कमांड का उपयोग करके), B[23:0] क्रमशः तीन बाइट्स में आउटपुट किया जाएगा। उपयोगकर्ता निम्न सूत्र का उपयोग करके आसानी से प्रतिशत में परिवर्तित कर सकते हैंः
जब 0xAC I2C कमांड का उपयोग 5 बाइट के कैलिब्रेटेड डेटा को पढ़ने के लिए किया जाता है, तो तापमान की जानकारी 16 बाइट के अंतिम दो बाइट्स द्वारा प्रदान की जाती है।उपयोगकर्ता निम्न सूत्र का उपयोग करके टी मूल्य को वास्तविक तापमान में आसानी से परिवर्तित कर सकते हैं:
नोटः ब्रिज डिफ़ॉल्ट 10% ~ 90% है, सेंसर ब्रिज शून्य बिंदु 10% के अनुरूप है, पूर्ण बिंदु 90% के अनुरूप है। सेंसर डिफ़ॉल्ट तापमान मान आउटपुट नहीं करता है।तापमान आउटपुट अनुकूलन की आवश्यकता है.
