| Place of Origin: | Baoji，China |
|---|---|
| ब्रांड नाम: | HT SENSOR |
| प्रमाणन: | ISO9001 |
| Model Number: | BP156-M |
| Minimum Order Quantity: | 1 |
| मूल्य: | negotiable |
| Packaging Details: | Standard Export Package |
| Delivery Time: | 5-8 work days |
| Payment Terms: | Western Union, L/C, T/T |
| Supply Ability: | 5000PCS/Month |
| Model NO.: | BP156-M | Housing Material: | 316LS.S. or 304S.S. |
|---|---|---|---|
| Pressure Type: | Gauge /Absolute/Sealed Pressure | Trademark: | HTsensor |
| Structure Type: | Diffused Silicon Pressure sensor | Measuring Medium: | Liquid and air |
| Pressure range: | 0kpa~10kpa...20MPa | Output: | 4-20mA /0.5-4.5Vdc |
| Customization: | OEM and ODM | Connector: | M12*1 |
| प्रमुखता देना: | M12*1 दबाव ट्रांसमीटर सेंसर,पानी के दबाव ट्रांसमीटर सेंसर,तेल दबाव ट्रांसमीटर सेंसर |
||

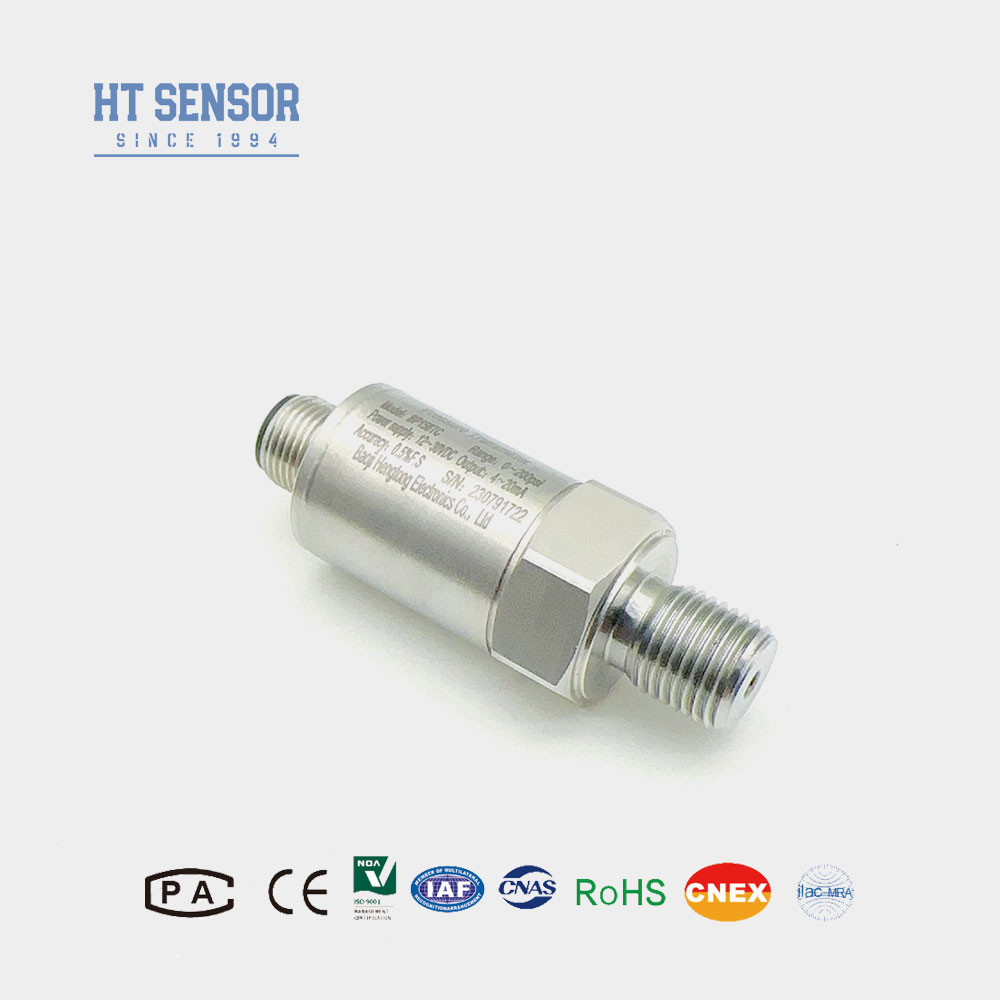

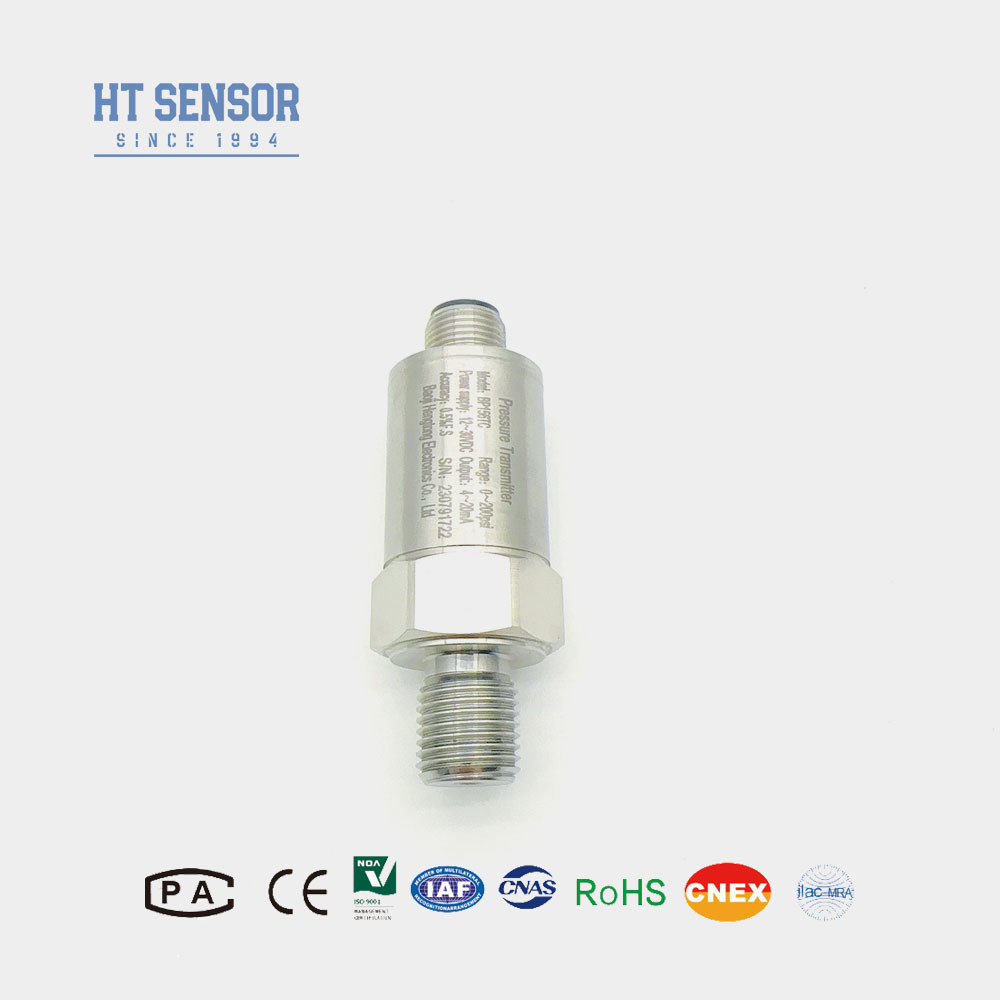

BP156-M दबाव ट्रांसमीटर सेंसर
मिनी दबाव ट्रांसमीटर सेंसर का परिचयः
बीपी156-एम लघु दबाव ट्रांसमीटर सेंसर सिग्नल सेंसर तत्व के रूप में एक अलग स्टेनलेस स्टील डायफ्राम के साथ एक पिज़ोरेसिटिव दबाव सेंसर का उपयोग करता है।स्वचालित परीक्षण और लेजर फाइन ट्यूनिंग मुआवजे के बाद, स्टेनलेस स्टील में स्थित एम्पलीफायर सर्किट सेंसर सिग्नल को एक मानक आउटपुट सिग्नल में परिवर्तित करता है।अतिसंवेदनशीलताये उत्पाद पेट्रोलियम, रासायनिक उद्योग, धातु विज्ञान, बिजली संयंत्र, दबाव माप और नियंत्रण के लिए जल विज्ञान जैसे उद्योगों में व्यापक अनुप्रयोग पाते हैं।
उत्पाद की विशेषताएंमिनी दबाव ट्रांसमीटर सेंसर का:
1तापमान सीमाः -20 से 85 डिग्री सेल्सियस;
2-40 से 125 डिग्री सेल्सियस तक व्यापक परिचालन तापमान सीमा;
3. उच्च प्रदर्शन दबाव सेंसर;
4विभिन्न आउटपुट विकल्प उपलब्धः 4~20mA/0.5~4.5V/1~5V/0~5V;
5. अनुकूलन योग्य आकार के साथ कॉम्पैक्ट आयाम उपलब्ध हैं;
6. M12 कनेक्टर शामिल है;
7OEM, ODM और अनुकूलन सेवाएं प्रदान की जाती हैं।
आवेदनमिनी दबाव ट्रांसमीटर सेंसर का:
1316L स्टेनलेस स्टील का उपयोग करके गैर संक्षारक गैसों और तरल पदार्थों के दबाव माप।
2समुद्री और विमानन उद्योगों में लागू होता है।
3इसका उपयोग पेट्रोलियम, रासायनिक, धातु विज्ञान, बिजली उत्पादन और जल विज्ञान जैसी औद्योगिक प्रक्रियाओं में किया जाता है।
4हाइड्रोलिक और वायवीय नियंत्रण प्रणालियों में कार्यरत है।
| प्रदर्शन मापदंड मिनी दबाव ट्रांसमीटर सेंसर का: | |
|---|---|
| माप सीमा | 0kPa ~ 10kPa...20MPa |
| दबाव प्रकार | गेज दबाव, पूर्ण दबाव, सील दबाव |
| अतिभार | नामित सीमा का ≤ 1.5 गुना |
| सटीकता @ 25oC | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति और हाइस्टेरिसिस | 0.02% एफ.एस. (सामान्य) 0.05% एफ.एस. (अधिकतम) |
| दीर्घकालिक स्थिरता | ±0.1%F.S./Year (सामान्य) ±0.2%F.S./Year (अधिकतम) |
| शून्य बिंदु तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| पूर्ण पैमाने पर तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| आवृत्ति प्रतिक्रिया | 2.4Khz |
| मुआवजा तापमान | 0-70oC ((≤10mpa, अनुकूलन योग्य) |
| परिचालन तापमान | -20°C से 80°C |
| भंडारण तापमान | -40°C से 120°C |
| कंपन | 10g,55Hz ~ 2kHz |
| आवास सामग्री | 304, 316L |
| डायफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| विस्फोट प्रतिरोधी रेटिंग | ex ia IIC T6 Ga |
| सुरक्षा रेटिंग | IP65 |
| ओ-रिंग सील | फ्लोरो रबर |
| वजन | ~0.05kg |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
| 4~20mA | 12~30 वीडीसी | 2/3/4 तार |
| 0~10/20mA | 3 तार |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5 वीडीसी |
| चयनित उदाहरण |
| आदेश देने की युक्तियाँ |
1उत्पाद का चयन करते समय, कृपया सुनिश्चित करें कि परीक्षण के तहत माध्यम उत्पाद के संपर्क भाग के साथ संगत है।
2आदेश देते समय, कृपया ध्यान दें कि विस्फोट-सबूत उत्पादों में डिजिटल डिस्प्ले शामिल नहीं है।
3उत्पाद के विश्वसनीय संचालन को सुनिश्चित करने के लिए, आपको साइट पर बिजली सुरक्षा उपकरण स्थापित करने और यह सुनिश्चित करने की सलाह दी जाती है कि उत्पाद और बिजली की आपूर्ति विश्वसनीय रूप से ग्राउंड हो।
4. केबल डिफ़ॉल्ट रूप से केबल के बिना। यदि आवश्यक हो तो तीन सामग्री उपलब्ध हैं। यदि कोई विशेष निर्देश नहीं हैं, तो पॉलीइथिलीन केबल सामग्री का उपयोग किया जा सकता है। यदि आपको एक अलग केबल सामग्री की आवश्यकता है, तो आप एक अलग केबल सामग्री का उपयोग कर सकते हैं।कृपया इसे ऑर्डर फॉर्म में निर्दिष्ट करें.
5. विशेष आवश्यकताओं के मामले में जैसे कि मजबूत कंपन, तत्काल प्रभाव बल, मजबूत विद्युत चुम्बकीय या आरएफ हस्तक्षेप, कृपया हमें सूचित करें और आदेश में इंगित करें।
