| Place of Origin: | Baoji，China |
|---|---|
| ब्रांड नाम: | HT SENSOR |
| प्रमाणन: | ISO9001 |
| Model Number: | BP156 |
| Minimum Order Quantity: | 1 |
| मूल्य: | negotiable |
| Packaging Details: | Standard Export Package |
| Delivery Time: | 5-8 work days |
| Payment Terms: | Western Union, L/C, T/T |
| Supply Ability: | 5000PCS/Month |
| Model NO.: | BP156 | Housing Material: | 304S.S or 316L |
|---|---|---|---|
| Pressure Type: | Gauge Pressure, Absolute , Sealed Pressure | Trademark: | HTsensor |
| Origin: | Baoji China | OEM: | Yes |
| Measuring Medium: | Liquid,Gas,Oil | सटीकता ग्रेड: | ≤0.5%F.S |
| दबाव सीमा: | 0kpa~10kpa...20MPa | Output: | 4-20mA /0.5-4.5Vdc and so on |
| प्रमुखता देना: | प्रशीतन उपकरण के प्रेशर ट्रांसमीटर सेंसर,वायु कंप्रेसर दबाव ट्रांसमीटर सेंसर,ओईएम दबाव ट्रांसमीटर सेंसर |
||

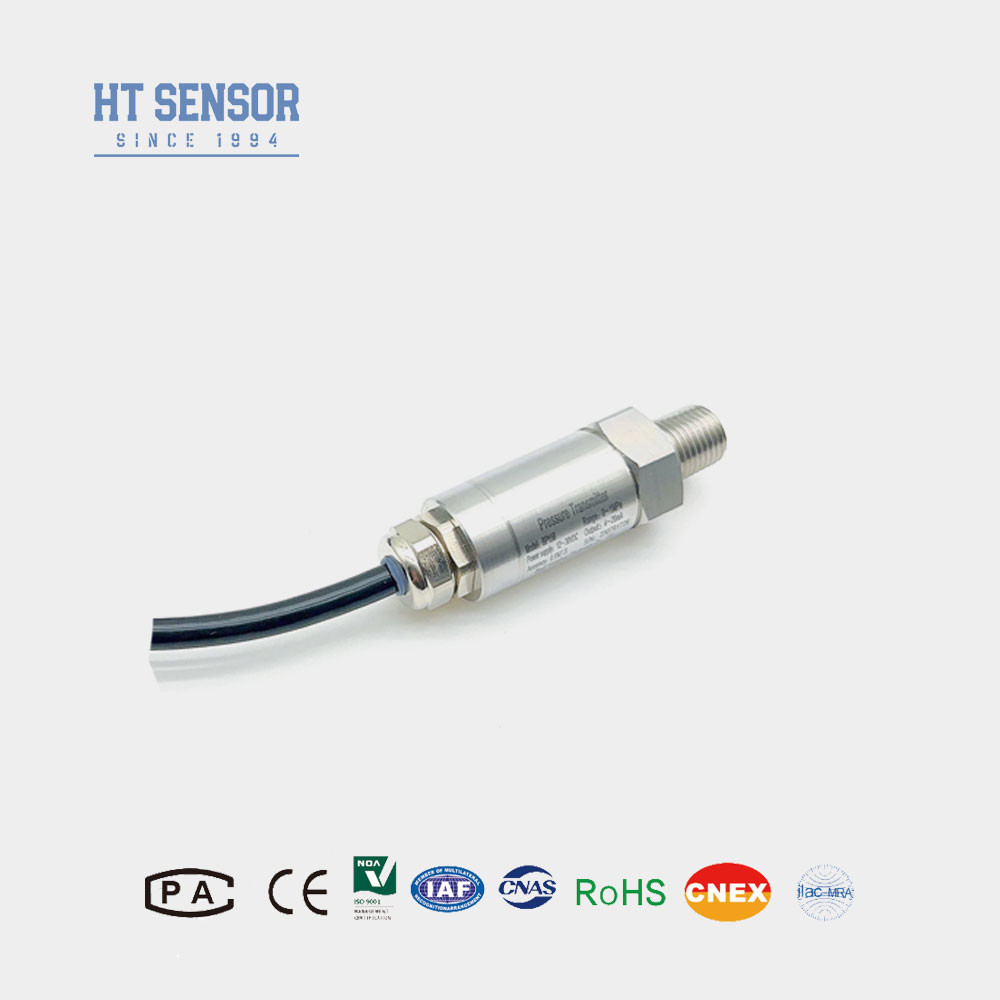

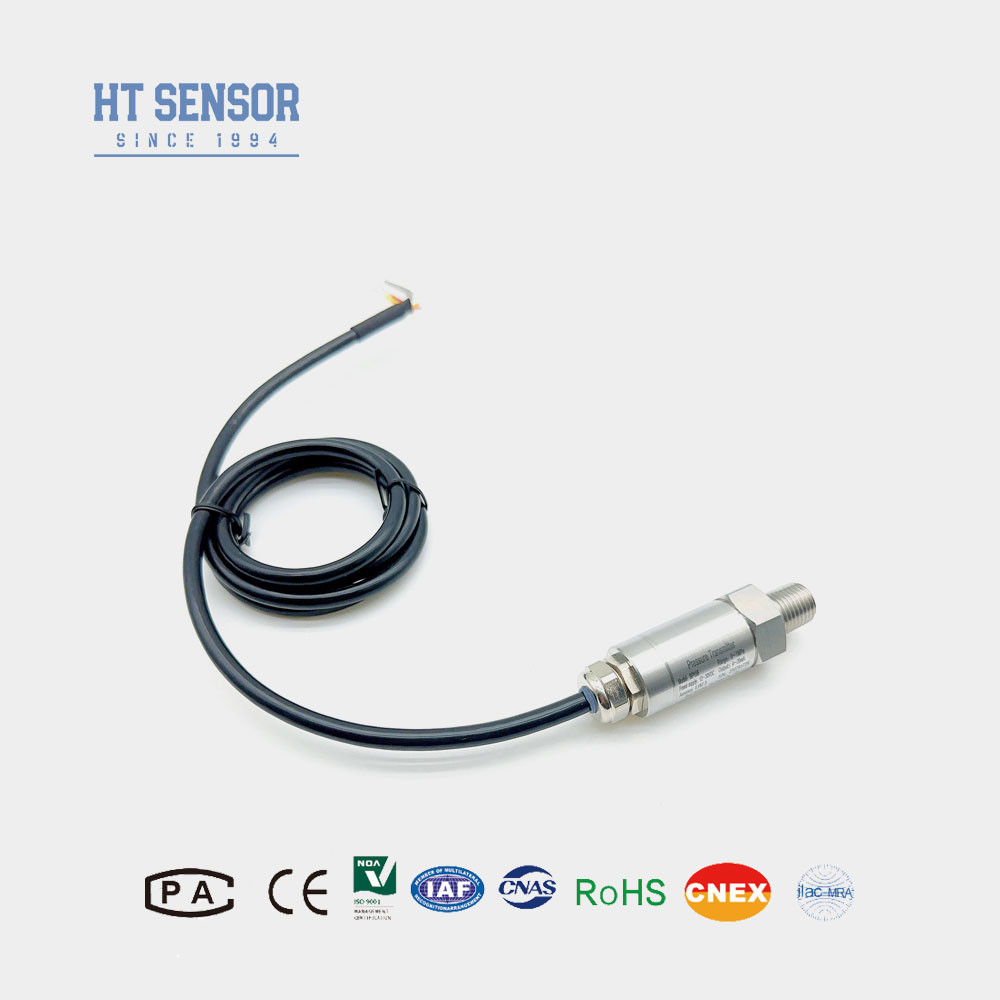

BP156 दबाव ट्रांसमीटर
दबाव ट्रांसमीटर सेंसर का परिचयः
BP156 दबाव ट्रांसमीटर सेंसर एक लागत प्रभावी उत्पाद है जिसे विशेष रूप से वायु कंप्रेसर और प्रशीतन उपकरण के लिए विकसित किया गया है।यह नवीनतम प्रौद्योगिकी को एकीकृत करता है और हमारी कंपनी द्वारा विकसित उच्च प्रदर्शन पीसीबी सर्किट से लैस हैप्रत्येक उत्पाद में सख्त उम्र बढ़ने और परीक्षण, और स्वतंत्र सर्वेयर की रिपोर्ट है, का व्यापक रूप से अन्य क्षेत्रों में उपयोग किया गया है।
उत्पाद की विशेषताएंदबाव ट्रांसमीटर सेंसर का:
1. व्यापक माप सीमा, स्टेनलेस स्टील संरचना, विभिन्न दबाव इंटरफ़ेस रूप
2कॉम्पैक्ट और हल्के डिजाइन
आवेदनदबाव ट्रांसमीटर सेंसर का:
1316L स्टेनलेस स्टील के साथ गैर संक्षारक गैसों और तरल पदार्थों के दबाव माप।
2समुद्री और विमानन उद्योगों में लागू होता है।
| दबाव ट्रांसमीटर सेंसर के प्रदर्शन मापदंडः | |
| माप सीमा | 0kPa ~ 10kPa...20MPa |
| दबाव प्रकार | गेज दबाव, पूर्ण दबाव, सील दबाव |
| अतिभार | नामित सीमा का ≤ 1.5 गुना |
| सटीकता @ 25oC | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति और हाइस्टेरिसिस | 0.02% एफ.एस. (सामान्य) 0.05% एफ.एस. (अधिकतम) |
| दीर्घकालिक स्थिरता | ±0.1%F.S./Year (सामान्य) ±0.2%F.S./Year (अधिकतम) |
| शून्य बिंदु तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| पूर्ण पैमाने पर तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| आवृत्ति प्रतिक्रिया | 2.4Khz |
| मुआवजा तापमान | 0-70oC ((≤10mpa, अनुकूलन योग्य) |
| परिचालन तापमान | -20°C से 80°C |
| भंडारण तापमान | -40°C से 120°C |
| कंपन | 10g,55Hz ~ 2kHz |
| आवास सामग्री | 304, 316L |
| डायफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| विस्फोट प्रतिरोधी रेटिंग | ex ia IIC T6 Ga |
| सुरक्षा रेटिंग | IP65 |
| ओ-रिंग सील | फ्लोरो रबर |
| वजन | ~0.25kg |
| चयनित उदाहरण |
| आदेश देने की युक्तियाँ |
1उत्पाद का चयन करते समय, कृपया सुनिश्चित करें कि परीक्षण माध्यम उत्पाद के संपर्क भाग के साथ संगत है।
2आदेश देते समय, कृपया ध्यान दें कि विस्फोट-सबूत उत्पादों में डिजिटल डिस्प्ले हेड शामिल नहीं हैं।
3उत्पाद के विश्वसनीय संचालन को सुनिश्चित करने के लिए, आपको साइट पर बिजली सुरक्षा उपकरण स्थापित करने और यह सुनिश्चित करने की सलाह दी जाती है कि उत्पाद और बिजली की आपूर्ति विश्वसनीय रूप से ग्राउंड हो।
4. दबाव ट्रांसमीटर केबल polyvinyl chloride है, तरल स्तर केबल की डिफ़ॉल्ट लंबाई 1.5m है, और तीन सामग्री से चुनने के लिए हैं। यदि कोई विशेष निर्देश नहीं हैं, तो आप एक अलग प्रकार के दबाव ट्रांसमीटर केबल का उपयोग कर सकते हैं।पॉलीइथिलीन केबल सामग्री का प्रयोग किया जा सकता हैयदि आपको एक अलग केबल सामग्री की आवश्यकता है, तो कृपया इसे ऑर्डर फॉर्म में निर्दिष्ट करें।
5. विशेष आवश्यकताओं के मामले में जैसे कि मजबूत कंपन, तत्काल प्रभाव बल, मजबूत विद्युत चुम्बकीय या आरएफ हस्तक्षेप, कृपया हमें सूचित करें और आदेश में इंगित करें।
| दबाव ट्रांसमीटर सेंसर के आदेश गाइड | |||||||||
| BP15X | एनालॉग दबाव ट्रांसमीटर | ||||||||
| कोड | रूपरेखा निर्माण | ||||||||
| 5 | पैकर्ड प्लग | 6 | सील प्रत्यक्ष आउटपुट केबल 1.5 मीटर | ||||||
| 7 | मिनी हिरश्मान कनेक्टर | 8 | बड़ा हिरश्मान कनेक्टर | ||||||
| माप सीमा | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) केपीए या एमपीए |
एक्सः वास्तविक माप सीमा दर्शाता है | ||||||||
| कोड | विद्युत आपूर्ति | ||||||||
| डी1 | 24 वीडीसी | ||||||||
| डी2 | 5 वीडीसी | ||||||||
| डी3 | अन्य | ||||||||
| कोड | आउटपुट सिग्नल | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1~5 वीडीसी | S6 | 0~10 वीडीसी | ||||||
| S3 | 0~5 वीडीसी | S7 | 0.5~4.5 वीडीसी | ||||||
| S4 | 0~10mADC | ||||||||
| कोड | दबाव कनेक्शन | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | अन्य ((¢50.4 फ्लैंज) | ||||||||
| कोड | विद्युत कनेक्शन | ||||||||
| बी1 | हर्शमैन | ||||||||
| बी2 | पीजी7 | ||||||||
| B3 | केबल सील आउटलेट 1.5 मीटर | ||||||||
| B4 | अन्य | ||||||||
| कोड | दबाव प्रकार | ||||||||
| जी | गेज दबाव | ||||||||
| ए | पूर्ण दबाव | ||||||||
| एस | सीलबंद संदर्भ दबाव | ||||||||
