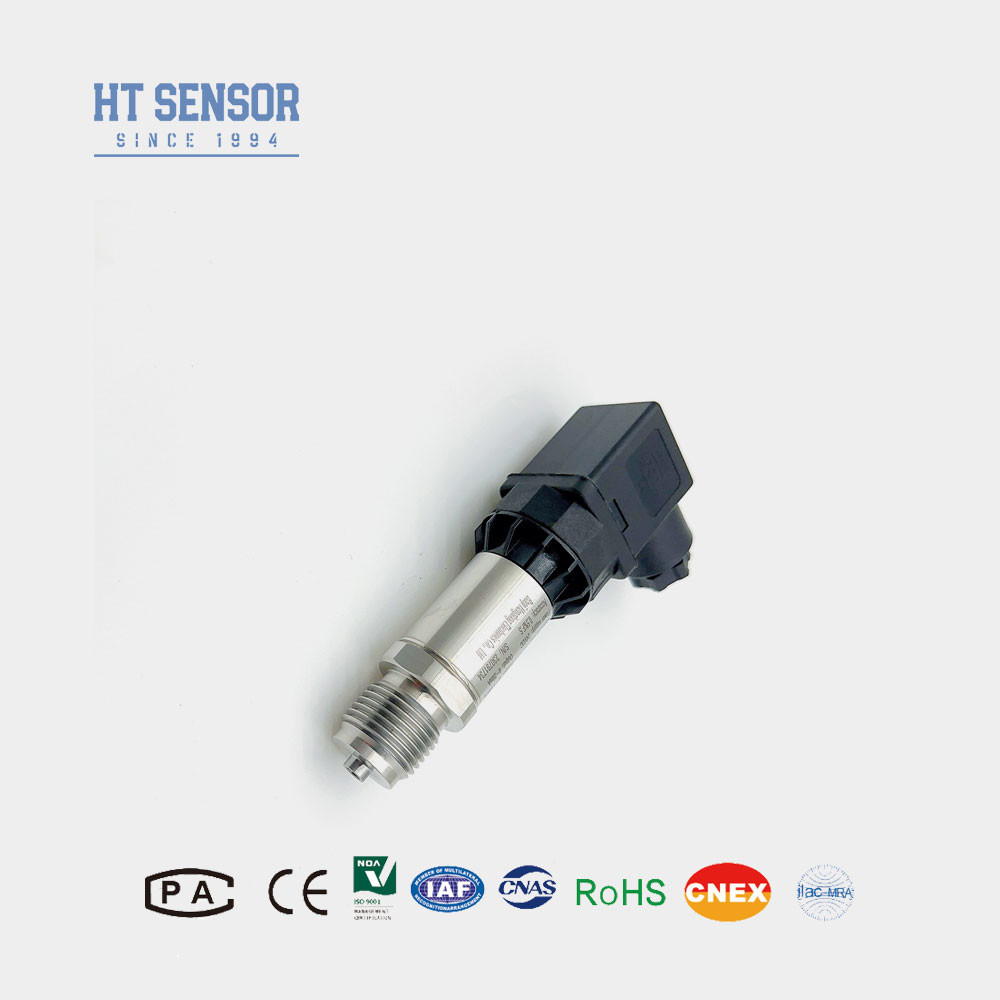

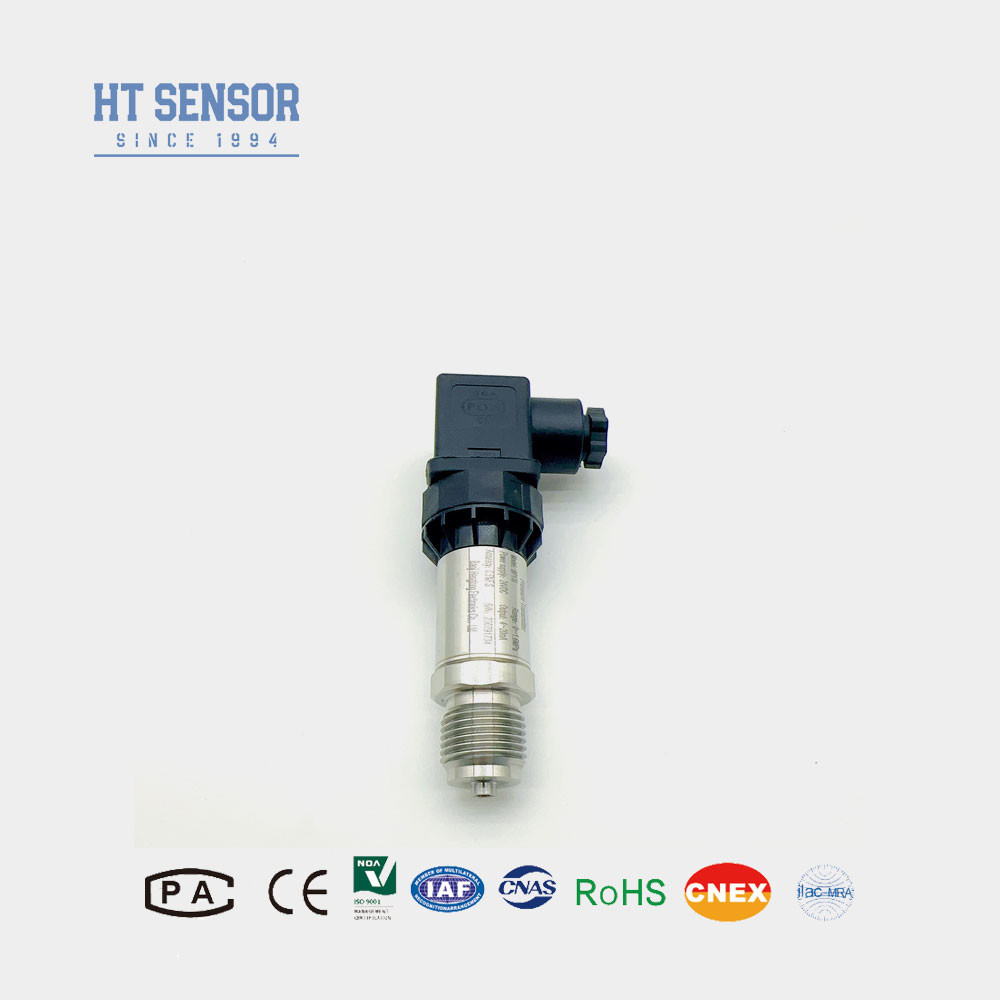

एचटी सीरीज BP170 पानी और तेल माप सीमा के लिए दबाव ट्रांसमीटर सेंसर
उत्पाद विवरण
| मॉडल नं.: | बीपी170 | अनुकूलित: | ओईएम और ओडीएम |
|---|---|---|---|
| बाहर रखा: | 4-20mA/0.5-4.5VDC | घर निर्माण की सामग्री: | 316LS.S. या 304S.S. |
| दबाव प्रकार: | गेज दबाव, पूर्ण दबाव, सील दबाव | विनिर्देश: | सिलिकॉन दबाव सेंसर |
| ट्रेडमार्क: | एचटी सेंसर | उत्पत्ति: | चीन |
| प्रकार: | सिलिकॉन प्रेशर ट्रांसमीटर सेंसर | दबाव सीमा: | 0kPa~10kPa...40MPa |
| प्रमुखता देना |
एचटी सीरीज BP170 प्रेशर ट्रांसमीटर सेंसर,पानी BP170 दबाव ट्रांसमीटर सेंसर,तेल BP170 दबाव ट्रांसमीटर सेंसर |
||
उत्पाद वर्णन
एचटी सीरीज BP170 दबाव ट्रांसमीटर सेंसर पानी और तेल माप के लिए
BP170 दबाव ट्रांसमीटर
दबाव ट्रांसमीटर सेंसर का परिचयः
BP170 दबाव ट्रांसमीटर सेंसर सिग्नल मापने के तत्व के रूप में एचटी श्रृंखला सिलिकॉन अछूता तेल से भरे सेंसर कोर को अपनाता है।यह औद्योगिक अभ्यास में सबसे अधिक इस्तेमाल किया जाने वाला सेंसर है, जिसका व्यापक रूप से विभिन्न प्रकार के औद्योगिक स्वचालन वातावरण में उपयोग किया जाता है, जिसमें जल संरक्षण और जलविद्युत, रेलवे परिवहन, बुद्धिमान भवन, उत्पादन स्वचालन, एयरोस्पेस,सैन्यपेट्रोकेमिकल, तेल कुएं, बिजली, जहाज, मशीन टूल्स, पाइपलाइन और अन्य उद्योग
दबाव ट्रांसमीटर सेंसर की उत्पाद विशेषताएं:
- 1. व्यापक माप सीमा, स्टेनलेस स्टील संरचना, विभिन्न दबाव इंटरफ़ेस रूप
- 2कॉम्पैक्ट और हल्के डिजाइन
- 3उच्च परिशुद्धता, सभी स्टेनलेस स्टील संरचना
- 4.समायोज्य शून्य और पूर्ण पैमाने
दबाव ट्रांसमीटर सेंसर के अनुप्रयोग:
- 1- 316L स्टेनलेस स्टील के साथ गैर संक्षारक गैसों और तरल पदार्थों के दबाव माप
- 2समुद्री और विमानन उद्योगों में लागू
- 3. पेट्रोलियम, रासायनिक, धातु विज्ञान, बिजली उत्पादन और जल विज्ञान जैसी औद्योगिक साइट प्रक्रियाओं में उपयोग किया जाता है
- 4हाइड्रोलिक और वायवीय नियंत्रण प्रणालियों में प्रयोग किया जाता है
| दबाव ट्रांसमीटर सेंसर के प्रदर्शन मापदंड | |
| माप सीमा | 0kPa ~ 10kPa...20MPa |
| दबाव प्रकार | गेज दबाव, पूर्ण दबाव, सील दबाव |
| अतिभार | नामित सीमा का ≤ 1.5 गुना |
| सटीकता @ 25oC | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति और हाइस्टेरिसिस | 0.1% एफएस |
| दीर्घकालिक स्थिरता | ±0.1%F.S./Year (सामान्य) ±0.2%F.S./Year (अधिकतम) |
| शून्य बिंदु तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| पूर्ण पैमाने पर तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| आवृत्ति प्रतिक्रिया | 2.4Khz |
| मुआवजा तापमान | 0-70oC ((≤10mpa, अनुकूलन योग्य) |
| परिचालन तापमान | -20°C से 80°C |
| भंडारण तापमान | -40°C से 120°C |
| कंपन | 10g,55Hz ~ 2kHz |
| आवास सामग्री | 304, 316L |
| डायफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| विस्फोट प्रतिरोधी रेटिंग | ex ia IIC T6 Ga |
| सुरक्षा रेटिंग | IP65 |
| ओ-रिंग सील | फ्लोरो रबर |
| वजन | ~0.25kg |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
| 4~20mA | 12~30 वीडीसी | 2/3/4 तार |
| 0~10/20mA | 3 तार |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5 वीडीसी |
| चयन दबाव ट्रांसमीटर सेंसर के उदाहरण |
| आदेश देने की युक्तियाँ |
1उत्पाद का चयन करते समय, कृपया सुनिश्चित करें कि परीक्षण माध्यम उत्पाद के संपर्क भागों के साथ संगत है।
2आदेश देते समय, कृपया ध्यान दें कि विस्फोट-सबूत उत्पादों में डिजिटल डिस्प्ले हेड शामिल नहीं हैं।
3उत्पाद के विश्वसनीय संचालन को सुनिश्चित करने के लिए,उपयोगकर्ताओं को साइट पर बिजली सुरक्षा उपकरण स्थापित करने और यह सुनिश्चित करने की सिफारिश की जाती है कि उत्पाद और बिजली की आपूर्ति विश्वसनीय रूप से ग्राउंड हो।.
4. डिफ़ॉल्ट रूप से कोई केबल नहीं है। यदि आवश्यक हो तो तीन सामग्री उपलब्ध हैं। यदि अन्यथा निर्दिष्ट नहीं है, तो पॉलीथीन केबल सामग्री का चयन किया जा सकता है। यदि आपको एक अलग केबल सामग्री की आवश्यकता है, तो आप एक अलग केबल सामग्री का चयन कर सकते हैं।कृपया इसे ऑर्डर फॉर्म में निर्दिष्ट करें.
5. विशेष आवश्यकताओं के मामले में जैसे कि मजबूत कंपन, तत्काल प्रभाव, मजबूत विद्युत चुम्बकीय या रेडियो आवृत्ति हस्तक्षेप, कृपया हमें सूचित करें और आदेश में इंगित करें.
| दबाव ट्रांसमीटर सेंसर के आदेश गाइड | |||||||||
| BP170X | एनालॉग दबाव ट्रांसमीटर | ||||||||
| कोड | रूपरेखा निर्माण | ||||||||
| 5 | पैकर्ड प्लग | 6 | सील प्रत्यक्ष आउटपुट केबल 1.5 मीटर | ||||||
| 7 | मिनी हिरश्मान कनेक्टर | 8 | बड़ा हिरश्मान कनेक्टर | ||||||
| माप सीमा | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) केपीए या एमपीए |
एक्सः वास्तविक माप सीमा दर्शाता है | ||||||||
| कोड | विद्युत आपूर्ति | ||||||||
| डी1 | 24 वीडीसी | ||||||||
| डी2 | 5 वीडीसी | ||||||||
| डी3 | अन्य | ||||||||
| कोड | आउटपुट सिग्नल | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1~5 वीडीसी | S6 | 0~10 वीडीसी | ||||||
| S3 | 0~5 वीडीसी | S7 | 0.5~4.5 वीडीसी | ||||||
| S4 | 0~10mADC | ||||||||
| कोड | दबाव कनेक्शन | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | अन्य ((¢50.4 फ्लैंज) | ||||||||
| कोड | विद्युत कनेक्शन | ||||||||
| बी1 | हर्शमैन | ||||||||
| बी2 | पीजी7 | ||||||||
| B3 | केबल सील आउटलेट 1.5 मीटर | ||||||||
| B4 | अन्य | ||||||||
| कोड | दबाव प्रकार | ||||||||
| जी | गेज दबाव | ||||||||
| ए | पूर्ण दबाव | ||||||||
| एस | सीलबंद संदर्भ दबाव | ||||||||
