| उत्पत्ति के प्लेस: | बाओजी, चीन |
|---|---|
| ब्रांड नाम: | HT SENSOR |
| प्रमाणन: | CE,RoHs,ISO9001 |
| मॉडल संख्या: | BP156-M |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | मानक निर्यात पैकेज |
| प्रसव के समय: | 5 से 8 कार्यदिवस |
| भुगतान शर्तें: | वेस्टर्न यूनियन, एल / सी, टी / टी |
| आपूर्ति की क्षमता: | 5000 पीसीएस/माह |
| मॉडल नं.: | BP156-M | घर निर्माण की सामग्री: | 304एस.एस |
|---|---|---|---|
| दबाव प्रकार: | गेज दबाव, पूर्ण दबाव, सील दबाव | ट्रेडमार्क: | एचटी सेंसर |
| संरचना का प्रकार: | विसारित सिलिकॉन दबाव सेंसर | मापने का माध्यम: | तरल और हवा |
| दबाव सीमा: | 0kpa~10kpa...20MPa | आईपी रेटिंग: | IP65 |
| अनुकूलन: | ओईएम और ओडीएम | कनेक्टर: | एम 12 |
| प्रमुखता देना: | BP156-M लघु दबाव ट्रांसमीटर सेंसर,विमानन लघु दबाव ट्रांसमीटर सेंसर,समुद्री लघु दबाव ट्रांसमीटर सेंसर |
||

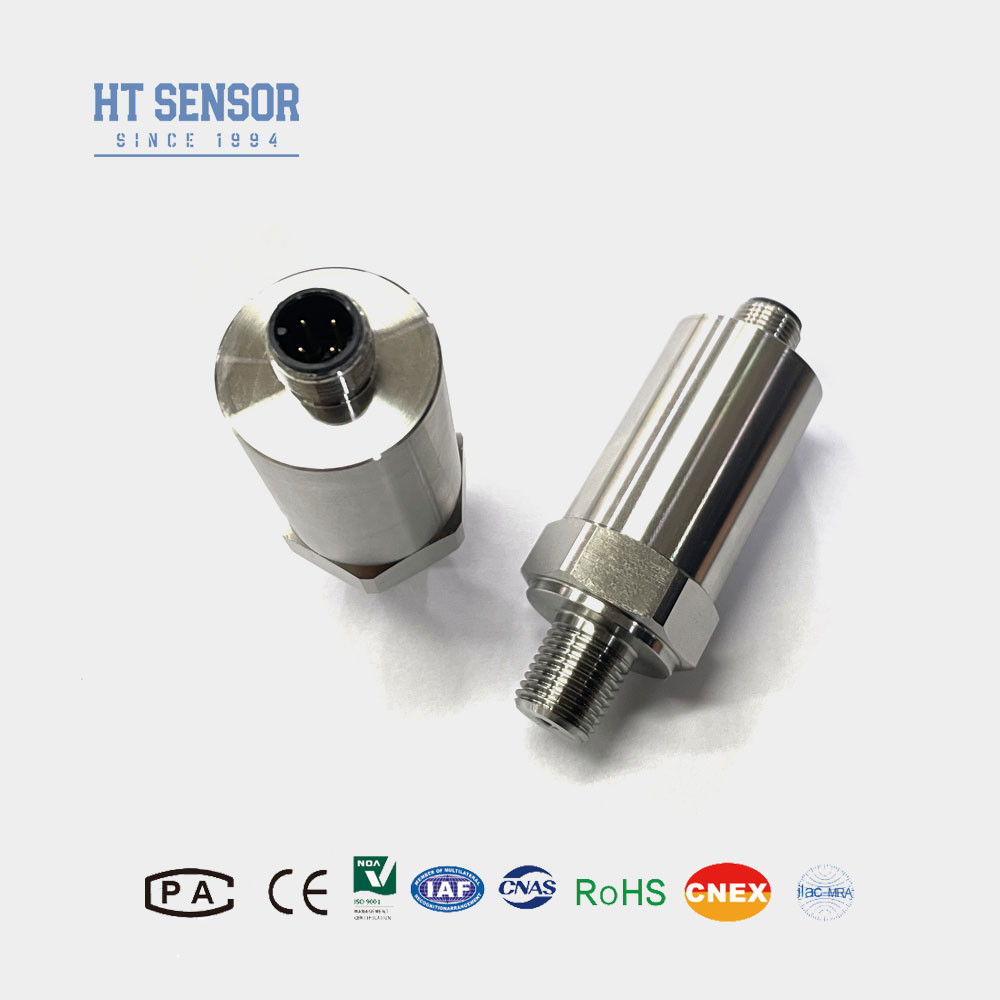

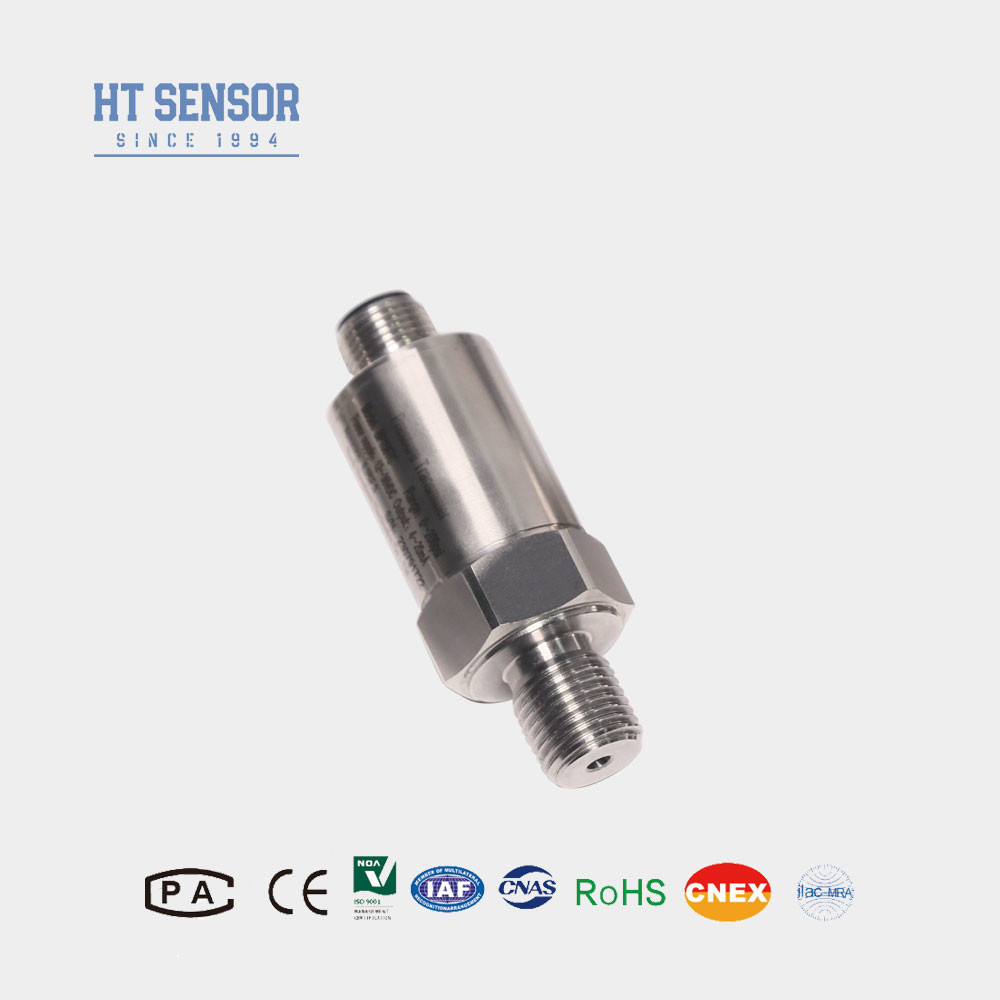

BP156-M दबाव ट्रांसमीटर सेंसर
मिनी दबाव ट्रांसमीटर सेंसर का परिचयः
पीईज़ोरेसिटिव दबाव सेंसर का उपयोग करते हुए BP156-M लघु दबाव ट्रांसमीटर सेंसर, एक अलग स्टेनलेस स्टील डायफ्राम के साथ सिग्नल सेंसर तत्व के रूप में, स्वचालित परीक्षण के बाद,लेजर फाइन ट्यूनिंग मुआवजा;एम्पलीफायर सर्किट सेंसर सिग्नल को मानक आउटपुट सिग्नल में परिवर्तित करने के लिए स्टेनलेस स्टील के आवास का उपयोग करता है। ट्रांसमीटर स्थिर और विश्वसनीय है, जिसमें उत्कृष्ट लचीलापन है,संवेदनशीलता और विविधताउत्पादों का व्यापक रूप से पेट्रोलियम, रासायनिक उद्योग, धातु विज्ञान, बिजली संयंत्र, जल विज्ञान और दबाव माप और नियंत्रण के अन्य उद्योगों में उपयोग किया जाता है।
उत्पाद की विशेषताएंमिनी दबाव ट्रांसमीटर सेंसर का:
1तापमान सीमाः -20 से 85 डिग्री सेल्सियस;
2-40 से 125 डिग्री सेल्सियस तक व्यापक ऑपरेशन तापमान रेंज;
3. उच्च प्रदर्शन दबाव सेंसर;
4विभिन्न 4~20mA/0.5~4.5V/1~5V/0~5V आउटपुट उपलब्ध हैं।
5. छोटे आयाम, आयाम अनुकूलन योग्य;
6. M12 कनेक्टर;
7. OEM, ODM, अनुकूलन सेवा उपलब्ध है;
आवेदनमिनी दबाव ट्रांसमीटर सेंसर का:
1- 316L स्टेनलेस स्टील के साथ गैर संक्षारक गैसों और तरल पदार्थों के दबाव माप
2समुद्री और विमानन उद्योगों में लागू
3. पेट्रोलियम, रासायनिक, धातु विज्ञान, बिजली उत्पादन और जल विज्ञान जैसी औद्योगिक साइट प्रक्रियाओं में उपयोग किया जाता है
4हाइड्रोलिक और वायवीय नियंत्रण प्रणालियों में प्रयोग किया जाता है
| प्रदर्शन मापदंड मिनी दबाव ट्रांसमीटर सेंसर का: | |
|---|---|
| माप सीमा | 0kPa ~ 10kPa...20MPa |
| दबाव प्रकार | गेज दबाव, पूर्ण दबाव, सील दबाव |
| अतिभार | नामित सीमा का ≤ 1.5 गुना |
| सटीकता @ 25oC | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति और हाइस्टेरिसिस | 0.02% एफ.एस. (सामान्य) 0.05% एफ.एस. (अधिकतम) |
| दीर्घकालिक स्थिरता | ±0.1%F.S./Year (सामान्य) ±0.2%F.S./Year (अधिकतम) |
| शून्य बिंदु तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| पूर्ण पैमाने पर तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| आवृत्ति प्रतिक्रिया | 2.4Khz |
| मुआवजा तापमान | 0-70oC ((≤10mpa, अनुकूलन योग्य) |
| परिचालन तापमान | -20°C से 80°C |
| भंडारण तापमान | -40°C से 120°C |
| कंपन | 10g,55Hz ~ 2kHz |
| आवास सामग्री | 304, 316L |
| डायफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| विस्फोट प्रतिरोधी रेटिंग | ex ia IIC T6 Ga |
| सुरक्षा रेटिंग | IP65 |
| ओ-रिंग सील | फ्लोरो रबर |
| वजन | ~0.05kg |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
| 4~20mA | 12~30 वीडीसी | 2/3/4 तार |
| 0~10/20mA | 3 तार |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5 वीडीसी |
| चयनित उदाहरण |
| आदेश देने की युक्तियाँ |
1उत्पाद का चयन करते समय, कृपया सुनिश्चित करें कि परीक्षण के तहत माध्यम उत्पाद के संपर्क भाग के साथ संगत है।
2आदेश देते समय, कृपया ध्यान दें कि विस्फोट-सबूत उत्पादों में डिजिटल डिस्प्ले शामिल नहीं है।
3उत्पाद के विश्वसनीय संचालन को सुनिश्चित करने के लिए, आपको साइट पर बिजली सुरक्षा उपकरण स्थापित करने और यह सुनिश्चित करने की सलाह दी जाती है कि उत्पाद और बिजली की आपूर्ति विश्वसनीय रूप से ग्राउंड हो।
4. केबल डिफ़ॉल्ट रूप से केबल के बिना। यदि आवश्यक हो तो तीन सामग्री उपलब्ध हैं। यदि कोई विशेष निर्देश नहीं हैं, तो पॉलीइथिलीन केबल सामग्री का उपयोग किया जा सकता है। यदि आपको एक अलग केबल सामग्री की आवश्यकता है, तो आप एक अलग केबल सामग्री का उपयोग कर सकते हैं।कृपया इसे ऑर्डर फॉर्म में निर्दिष्ट करें.
5. विशेष आवश्यकताओं के मामले में जैसे कि मजबूत कंपन, तत्काल प्रभाव बल, मजबूत विद्युत चुम्बकीय या आरएफ हस्तक्षेप, कृपया हमें सूचित करें और आदेश में इंगित करें।
| आदेश मार्गदर्शिकामिनी दबाव ट्रांसमीटर सेंसर का | |||||||||
| BP15X | एनालॉग दबाव ट्रांसमीटर | ||||||||
| कोड | रूपरेखा निर्माण | ||||||||
| 5 | पैकर्ड प्लग | 6 | सील प्रत्यक्ष आउटपुट केबल 1.5 मीटर | ||||||
| 7 | मिनी हिरश्मान कनेक्टर | 8 | बड़ा हिरश्मान कनेक्टर | ||||||
| माप सीमा | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) केपीए या एमपीए |
एक्सः वास्तविक माप सीमा दर्शाता है | ||||||||
| कोड | विद्युत आपूर्ति | ||||||||
| डी1 | 24 वीडीसी | ||||||||
| डी2 | 5 वीडीसी | ||||||||
| डी3 | अन्य | ||||||||
| कोड | आउटपुट सिग्नल | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1~5 वीडीसी | S6 | 0~10 वीडीसी | ||||||
| S3 | 0~5 वीडीसी | S7 | 0.5~4.5 वीडीसी | ||||||
| S4 | 0~10mADC | ||||||||
| कोड | दबाव कनेक्शन | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | अन्य ((¢50.4 फ्लैंज) | ||||||||
| कोड | विद्युत कनेक्शन | ||||||||
| बी1 | हर्शमैन | ||||||||
| बी2 | पीजी7 | ||||||||
| B3 | केबल सील आउटलेट 1.5 मीटर | ||||||||
| B4 | अन्य | ||||||||
| कोड | दबाव प्रकार | ||||||||
| जी | गेज दबाव | ||||||||
| ए | पूर्ण दबाव | ||||||||
| एस | सीलबंद संदर्भ दबाव | ||||||||
