हाइड्रोलिक और वायवीय नियंत्रण प्रणालियों के लिए औद्योगिक दबाव सेंसर ट्रांसमीटर
Product Details
| मॉडल नं.: | BP93420-III | शक्ति: | 12-36 वीडीसी |
|---|---|---|---|
| आउटपुट: | HART या RS485 के साथ 4-20mA डिब्बा | वजन: | ~0.8kg |
| दबाव प्रकार: | गेज, पूर्ण दबाव, सील दबाव | उत्पत्ति: | बाओजी, चीन |
| एचएस कोड: | 9026201090 | संरचना का प्रकार: | दबाव ट्रांसमीटर |
| मापने का माध्यम: | तरल, गैस, पेय पदार्थ गोंद इत्यादि | सटीकता ग्रेड: | 0.5% एफ.एस. 0.25% एफ.एस. |
| दबाव सीमा: | -100kpa... 0kpa ~10kpa... 60MPa | ||
| प्रमुखता देना |
वायवीय दबाव सेंसर ट्रांसमीटर,हाइड्रोलिक दबाव सेंसर ट्रांसमीटर,औद्योगिक दबाव सेंसर ट्रांसमीटर |
||
Product Description
हाइड्रोलिक और वायवीय नियंत्रण प्रणालियों के लिए औद्योगिक दबाव सेंसर ट्रांसमीटर

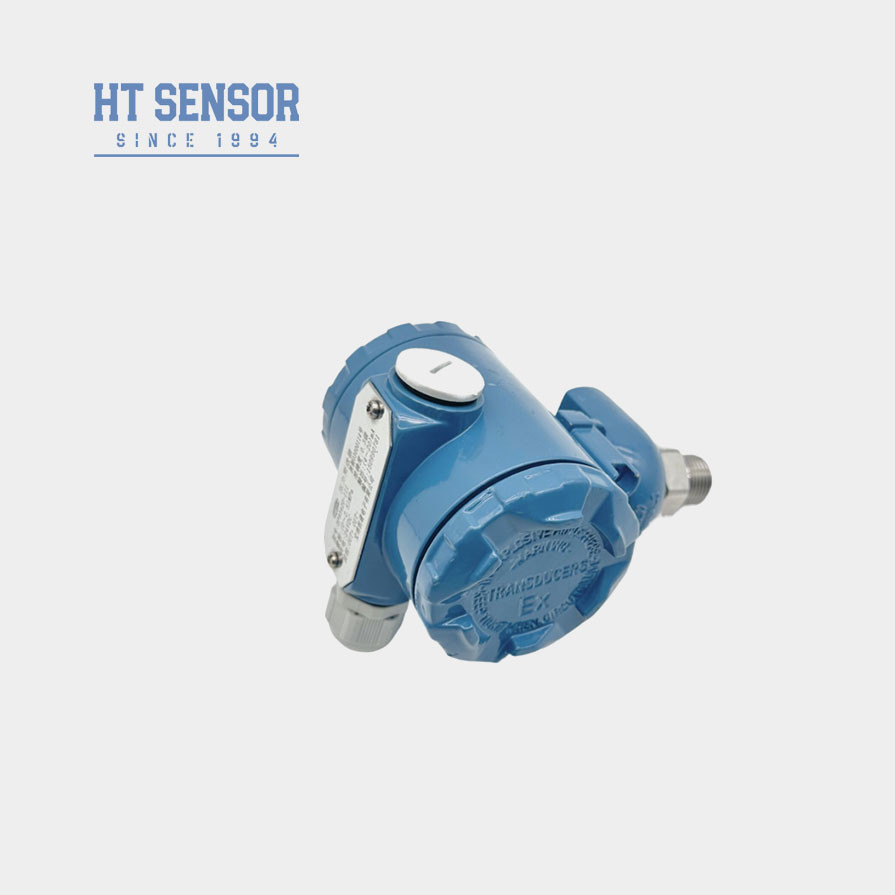

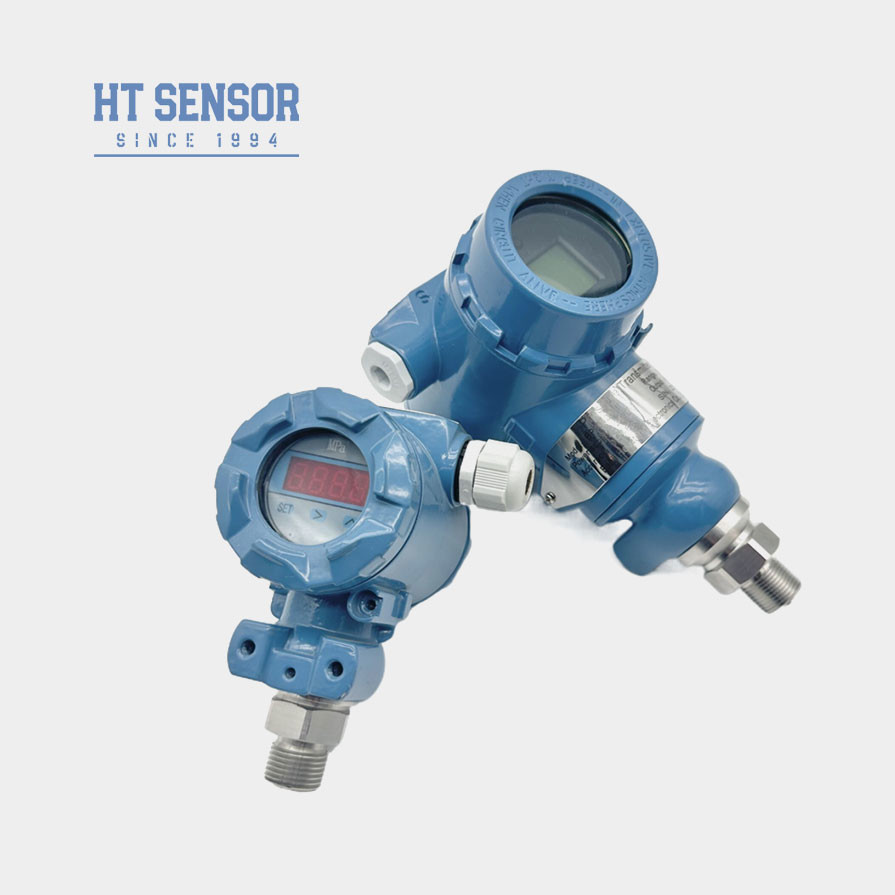

BP93420-IIIऔद्योगिक दबाव सेंसर
परिचयऔद्योगिक दबाव सेंसर:
BP93420-III औद्योगिक दबाव सेंसर ट्रांसमीटर में एक दबाव सेंसर मॉड्यूल और एक बुद्धिमान सर्किट बोर्ड शामिल है। स्मार्ट सेंसर भाग में सिलिकॉन दबाव सेंसर शामिल है,डायफ्राम का पता लगाने के लिए माप सर्किट, तापमान सेंसर और तापमान मुआवजा सर्किट।बुद्धिमान सर्किट बोर्ड एक माइक्रो कंप्यूटर नियंत्रक और एक परिधीय सर्किट से बना है दबाव संकेतों को विद्युत संकेतों में परिवर्तित करने के लिएउद्योग में तरल पदार्थों, गैसों या वाष्पों के दबाव को मापने के लिए प्रयोग किया जाता है।
उत्पाद की विशेषताएंकाऔद्योगिक दबाव सेंसर:
1व्यापक माप सीमा, विविध दबाव इंटरफ़ेस रूप और IP65 सुरक्षा स्तर।
2विभिन्न आउटपुट सिग्नल रूप, समायोज्य और प्रदर्शित करने योग्य।
3समायोज्य शून्य बिंदु और पूर्ण पैमाने।
4कोर उच्च परिशुद्धता और उच्च प्रदर्शन फैला सिलिकॉन का उपयोग करता हैपिज़ोरेसिटिव दबाव सेंसर।
आवेदनकाऔद्योगिक दबाव सेंसर:
1316L स्टेनलेस स्टील में गैर संक्षारक गैसों और तरल पदार्थों के दबाव को मापने के लिए उपयुक्त है।
2पेट्रोलियम, रसायन, धातु विज्ञान, बिजली और जल विज्ञान।
3कठोर बाहरी औद्योगिक वातावरण में दबाव माप और नियंत्रण।
4हाइड्रोलिक और वायवीय नियंत्रण प्रणालियों में प्रयोग किया जाता है।
| के प्रदर्शन मापदंडोंऔद्योगिक दबाव सेंसर | |
| माप सीमा | -100kPa...0kPa ~10kPa...100MPa |
| दबाव प्रकार | गेज दबाव, पूर्ण दबाव, सील दबाव |
| अतिभार | नामित सीमा का ≤ 1.5 गुना |
| सटीकता @ 25oC | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति | ≤±0.1% एफएस |
| हिस्टेरिसिस | ≤±0.1% एफएस |
| दीर्घकालिक स्थिरता | ±0.1% F.S./Year ((सामान्य) ±0.2% F.S./Year ((अधिकतम) |
| शून्य बिंदु तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| पूर्ण पैमाने पर तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| आवृत्ति प्रतिक्रिया | 2.4Khz |
| मुआवजा तापमान | 0-70oC ((≤10mpa, अनुकूलन योग्य) |
| परिचालन तापमान | -20°C से 80°C |
| भंडारण तापमान | -40°C से 120°C |
| कंपन | 10g,55Hz ~ 2kHz |
| आवास सामग्री | एल्यूमीनियम मिश्र धातु |
| डायफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| विस्फोट प्रतिरोधी रेटिंग | ex ia IIC T6 Ga |
| सुरक्षा रेटिंग | IP65 |
| ओ-रिंग सील | फ्लोरो रबर |
| वजन | ~1.2 किलोग्राम |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
| 4~20mA | 12~30 वीडीसी | 2/3/4 तार |
| 0~10/20mA | 3 तार |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5 वीडीसी | |
| RS485 संचार प्रोटोकॉल | 3.6~30V / बैटरी | 4 तार |
| आदेश देने की युक्तियाँ |
1उत्पाद का चयन करते समय, कृपया सुनिश्चित करें कि परीक्षण माध्यम उत्पाद के संपर्क भाग के साथ संगत है।
2आदेश देते समय, कृपया ध्यान दें कि विस्फोट-सबूत उत्पादों में डिजिटल डिस्प्ले हेड शामिल नहीं हैं।
3एलसीडी या एलईडी डिस्प्ले हेड के साथ ट्रांसमीटर का ऑर्डर करते समय, ट्रांसमीटर की बिजली की आपूर्ति 20 वीडीसी से कम नहीं होनी चाहिए।
4उत्पाद के विश्वसनीय संचालन को सुनिश्चित करने के लिए, आपको साइट पर बिजली सुरक्षा उपकरण स्थापित करने और यह सुनिश्चित करने की सलाह दी जाती है कि उत्पाद और बिजली की आपूर्ति विश्वसनीय रूप से ग्राउंड हो।
5फ्लोरिन रबर ओ-रिंग का नाममात्र संचालन तापमान सीमा -20°C~250°C है। जब उत्पाद का संचालन तापमान -20°C से कम हो, तो ईपीडीएम ओ-प्रकार की सीलिंग रिंग का चयन किया जाना चाहिए।
6. केबल डिफ़ॉल्ट रूप से शामिल नहीं है. जब समर्थन केबल लाइनों की आवश्यकता होती हैः यदि कोई विशेष निर्देश नहीं है, तो पॉलीथीन केबल सामग्री का उपयोग किया जा सकता है। यदि आपको एक अलग केबल सामग्री की आवश्यकता है, तो आप केबल केबल के लिए एक अलग सामग्री का उपयोग कर सकते हैं।कृपया इसे ऑर्डर फॉर्म में निर्दिष्ट करें.
7. विशेष आवश्यकताओं के मामले में जैसे कि मजबूत कंपन, तत्काल प्रभाव बल, मजबूत विद्युत चुम्बकीय या आरएफ हस्तक्षेप, कृपया हमें सूचित करें और आदेश में इंगित करें।
| आदेश मार्गदर्शिका | ||||||||
| BP93420XX | दबाव ट्रांसमीटर | |||||||
| कोड | रूपरेखा निर्माण | |||||||
| आईबी | सामान्य दबाव ट्रांसमीटर | नवम | डिस्प्ले दबाव ट्रांसमीटर | |||||
| आईई | झटके प्रतिरोधी विमानन दबाव ट्रांसमीटर | IIC/III | औद्योगिक जनरल/ डिस्प्ले प्रेशर ट्रांसमीटर | |||||
| यदि | नमी प्रतिरोधी दबाव ट्रांसमीटर | IIE/IIIE | सामान्य/डिस्प्ले दबाव ट्रांसमीटर | |||||
| IN | एयर कंडीशनिंग विशेष दबाव ट्रांसमीटर | |||||||
| आईसी | उच्च तापमान दबाव ट्रांसमीटर | |||||||
| आईक्यू/आईक्यूटी | बड़ा डायाफ्राम/उच्च तापमान दबाव ट्रांसमीटर | |||||||
| माप सीमा | -100kPa... 0kPa ~ 35kPa... 3.5MPa | |||||||
| (0-X) Kpa या MPa | X: वास्तविक माप सीमा दर्शाता है | |||||||
| कोड | विद्युत आपूर्ति | |||||||
| डी1 | 24 वीडीसी | |||||||
| डी2 | 5 वीडीसी | |||||||
| डी3 | अन्य | |||||||
| कोड | आउटपुट सिग्नल | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5 वीडीसी | S6 | 0~10 वीडीसी | |||||
| S3 | 0~5 वीडीसी | S7 | 0.5~4.5 वीडीसी | |||||
| S4 | 0~10mADC | |||||||
| कोड | दबाव कनेक्शन | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | अन्य | |||||||
| कोड | विद्युत कनेक्शन | |||||||
| बी1 | हर्शमैन | |||||||
| बी2 | पीजी7 प्लग | |||||||
| B3 | सीलबंद केबल आउटपुट | |||||||
| B4 | 2088 औद्योगिक आवरण | |||||||
| बी5 | 2088 डिस्प्ले के साथ औद्योगिक आवरण | |||||||
| B6 | अन्य | |||||||
| कोड | दबाव प्रकार | |||||||
| जी | गेज दबाव | |||||||
| ए | पूर्ण दबाव | |||||||
| एस | सीलबंद संदर्भ दबाव | |||||||
