70KPa~70MPa सिलिकॉन दबाव सेंसर पीज़ोरेसिस्टिव दबाव सेंसर
Product Details
| मॉडल नं.: | HT19V | धागा प्रकार: | नहीं |
|---|---|---|---|
| तारों का प्रकार: | चार तार | मापने का माध्यम: | गैस और तरल |
| रेंज: | 0-10kpa~60mpa | आउटपुट: | एमवी |
| दबाव प्रकार: | जी/ए/एस | आपूर्ति: | 5-10VDC |
| एचएस कोड: | 9026209090 | आपूर्ति की क्षमता: | 20000 पीसी/माह |
| प्रकार: | पीज़ोरेसिस्टिव प्रेशर सेंसर | सामग्री: | स्टेनलेस स्टील |
| अनुकूलन: | उपलब्ध OEM और ODM | ||
| प्रमुखता देना |
70 एमपीए सिलिकॉन दबाव सेंसर,पीज़ोरेसिस्टिव सिलिकॉन प्रेशर सेंसर,70KPa सिलिकॉन दबाव सेंसर |
||
Product Description
HT19V पीज़ोरेसिस्टिव सिलिकॉन प्रेशर सेंसर
सिलिकॉन दबाव सेंसर का परिचय:
HT19 सिलिकॉन पिज़ोरेसिटिव प्रेशर सेंसर का कोर एक अत्यधिक स्थिर फैला सिलिकॉन तत्व है। यह एक छोटी प्रोफ़ाइल, मीडिया संगत है,एक 316L स्टेनलेस स्टील आवास में पैक piezoresistive सिलिकॉन दबाव सेंसरएचटी26 क्षतिपूर्ति एक वेल्डेबल पैकेज में या 1/4 और 1/8 एनपीटी, 1/4 बीएसपी जैसे विभिन्न प्रकार के थ्रेडेड फिटिंग के साथ-साथ कस्टम प्रक्रिया फिटिंग के साथ पेश की जाती है।
उत्पाद की विशेषताएंकापीज़ोरेसिटिव सिलिकॉन प्रेशर सेंसर
• ओ-रिंग सील के साथ घुड़सवार
• स्टेनलेस स्टील से गीली सतहें
• बढ़ाया गया
• एएसआईसी कैलिब्रेट
• पूर्ण, सील गेज
• केबल विकल्प
• एनालॉग आउटपुट
• SENT आउटपुट वैकल्पिक (विवरण के लिए संपर्क कारखाने)
आवेदनसिलिकॉन दबाव सेंसर का:
1संक्षारक गैस और तरल दबाव को मापने के लिए उपयुक्त, 316 एल स्टेनलेस स्टील के साथ संगत
2. दबाव की निगरानी और नियंत्रण के लिए प्रक्रिया नियंत्रण प्रणालियों में प्रयोग किया जाता है।
3. अक्सर प्रशीतन प्रणाली और वायु कंप्रेसर दबाव माप में प्रयोग किया जाता है।
विद्युत प्रदर्शनसिलिकॉन दबाव सेंसर का:
1बिजली की आपूर्तिः ≤10 वीडीसी
2सामान्य मोड आउटपुट वोल्टेजः इनपुट का 50% (सामान्य)
3. इनपुट प्रतिबाधाः 4KΩ ~ 20KΩ
4. आउटपुट प्रतिबाधा:2.5KΩ~6KΩ
5विद्युत कनेक्शनः 100 मिमी उच्च तापमान के तार, रिबन केबल
| प्रदर्शन मापदंडसिलिकॉन दबाव सेंसर का.. | ||||||
| माप सीमा | स्प्लिट (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | ||||
| पूर्ण (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| मुहरबंद | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPaS, 100MPaS | |||||
| प्रकार | अधिकतम | इकाई | ||||
| गैररेखागतता | ±0.15 | ±0.3 | %F.S | |||
| पुनरावृत्ति | 0.05 | 0.1 | %F.S | |||
| हिस्टेरिसिस | 0.05 | 0.1 | %F.S | |||
| शून्य ऑफसेट आउटपुट | 0±1 | 0±2 | mV | |||
| पूर्ण पैमाने पर उत्पादन | ≤20 केपीए | 50±1 | 50±2 | mV | ||
| ≥35kPa | 100±1 | 100±2 | mV | |||
| शून्य ऑफसेट टेम्प. बहाव | ≤20 केपीए | ± 1 | ±25 | %F.S | ||
| ≥35kPa | ±0.8 | ± 15 | %F.S | |||
| पूर्ण पैमाने का तापमान | ≤20 केपीए | ± 1 | ±2 | %F.S | ||
| ≥35kPa | ±0.8 | ± 15 | %F.S | |||
| मुआवजा टेम्प. | ≤20 केपीए | 0~50 | oC | |||
| ≥35kPa | 0~70 | oC | ||||
| परिचालन तापमान | -20~80 | oC | ||||
| भंडारण तापमान | -40~125 | oC | ||||
| अनुमेय अधिभार | 3 गुना पूर्ण पैमाने या 120MPa के बीच छोटा मान लें | |||||
| फटने का दबाव | 5 गुना पूर्ण पैमाने | |||||
| दीर्घकालिक स्थिरता | 0.2 % | वित्तीय वर्ष/वर्ष | ||||
| डायफ्राम सामग्री | 316L | |||||
| इन्सुलेशन प्रतिरोध | ≥200MΩ 100VDC | |||||
| कंपन | 10gRMS, 20Hz से 2000Hz की स्थितियों में कोई परिवर्तन नहीं | |||||
| झटका | 100 ग्राम, 11 मिलीग्राम | |||||
| प्रतिक्रिया समय | ≤1ms | |||||
| ओ-रिंग सील | नाइट्राइल रबर या फ्लोरो रबर | |||||
| भरने का माध्यम | सिलिकॉन तेल | |||||
| वजन | ~28 ग्राम | |||||
| मापदंडों को निम्नलिखित परिस्थितियों में परीक्षण किया जाता है: 10V @ 25oC | ||||||

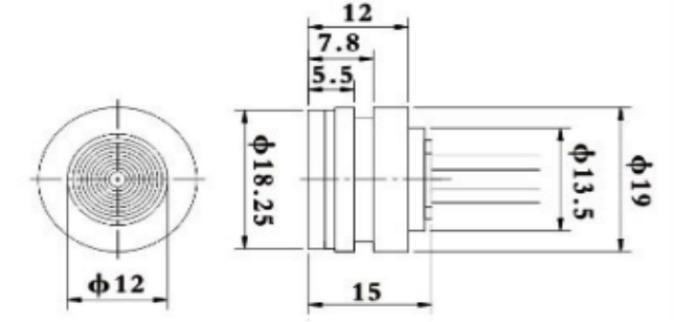

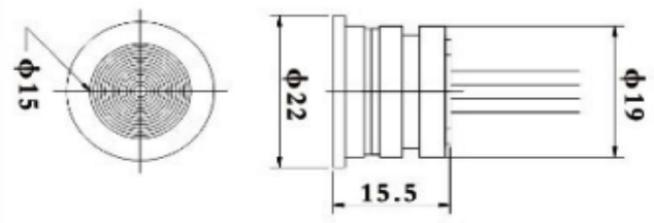

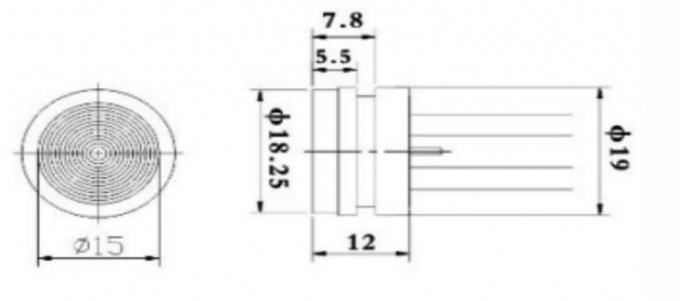

| रूपरेखा निर्माणसिलिकॉन दबाव सेंसर का | |
| <3.5 एमपीएएस |  |
| ≥3.5MPaS <40 एमपीएएस |
|
| ≥40MPaS | |

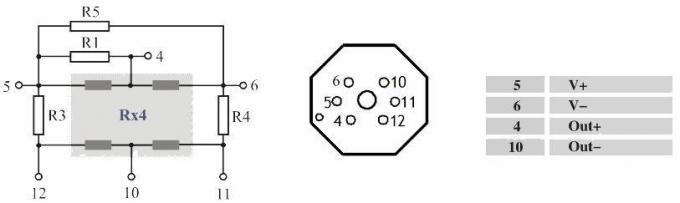

| विद्युत कनेक्शन और क्षतिपूर्तिसिलिकॉन दबाव सेंसर का |
|
|

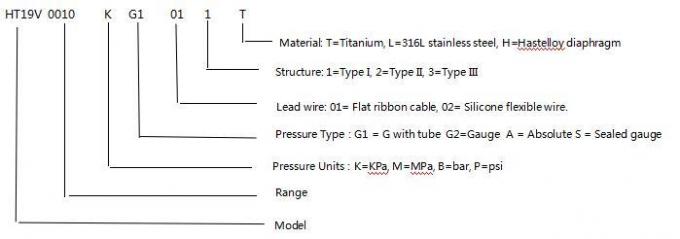

| चयनित उदाहरण |
