| उत्पत्ति के प्लेस: | बाओजी, चीन |
|---|---|
| ब्रांड नाम: | HT sensor |
| प्रमाणन: | CE,RoHs,ISO9001 |
| मॉडल संख्या: | BP156 |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | मानक निर्यात पैकेज |
| प्रसव के समय: | 5 से 8 कार्यदिवस |
| भुगतान शर्तें: | वेस्टर्न यूनियन, एल / सी, टी / टी |
| आपूर्ति की क्षमता: | 3000PCS/माह |
| मॉडल नं.: | BP156 | कनेक्टर: | M12*1 |
|---|---|---|---|
| मुआवजा तापमान: | -10 ~ 70 ℃ | घर निर्माण की सामग्री: | 316एल |
| दबाव प्रकार: | गेज दबाव, पूर्ण दबाव, सील दबाव | परिवहन पैकेज: | कार्टन के साथ मानक निर्यात पैकेजिंग |
| उत्पत्ति: | बाओजी, चीन | एचएस कोड: | 9026201090 |
| आपूर्ति की क्षमता: | 2000 पीसी / महीना | संरचना का प्रकार: | वेल्ड |
| मापने का माध्यम: | तरल या गैस | सटीकता ग्रेड: | 0.25%, 0.5% |
| दबाव सीमा: | 0kpa~10kpa...20MPa | आईपी रेटिंग: | IP65 |
| अनुकूलन: | उपलब्ध -- अनुकूलित अनुरोध | ||
| प्रमुखता देना: | औद्योगिक अनुप्रयोग दबाव सेंसर,विस्फोट प्रूफ अनुकूलन दबाव सेंसर,4-20mA दबाव सेंसर |
||

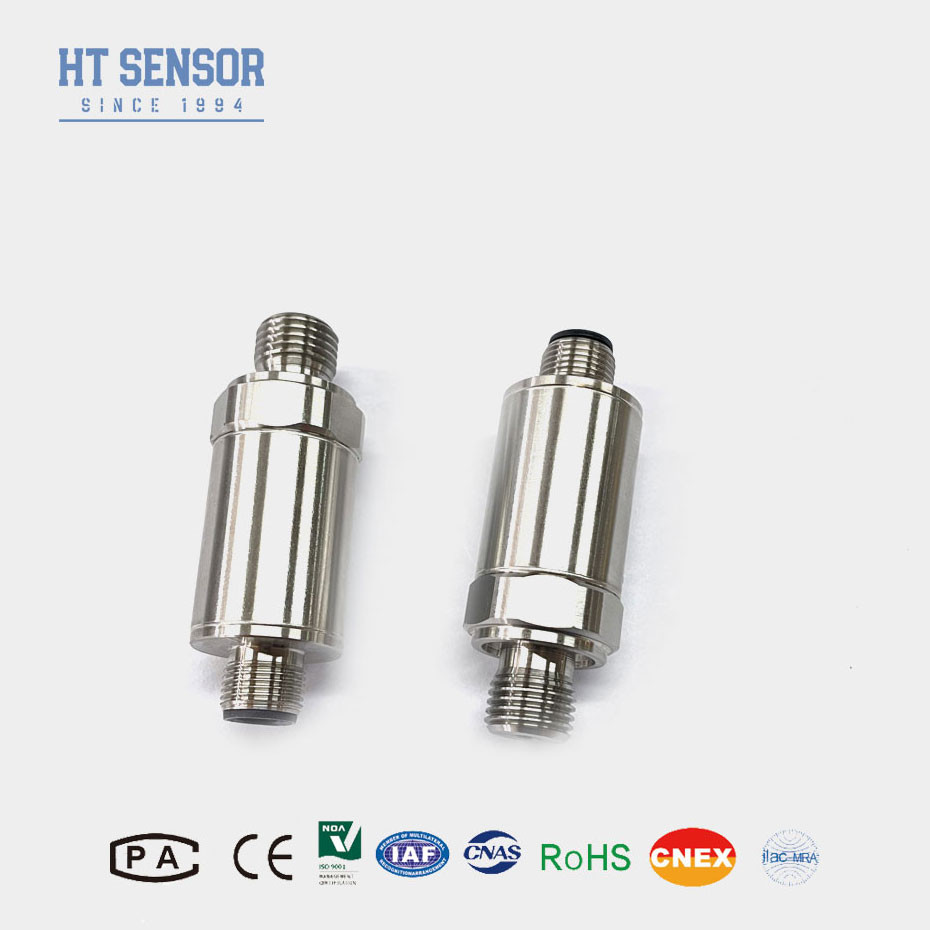

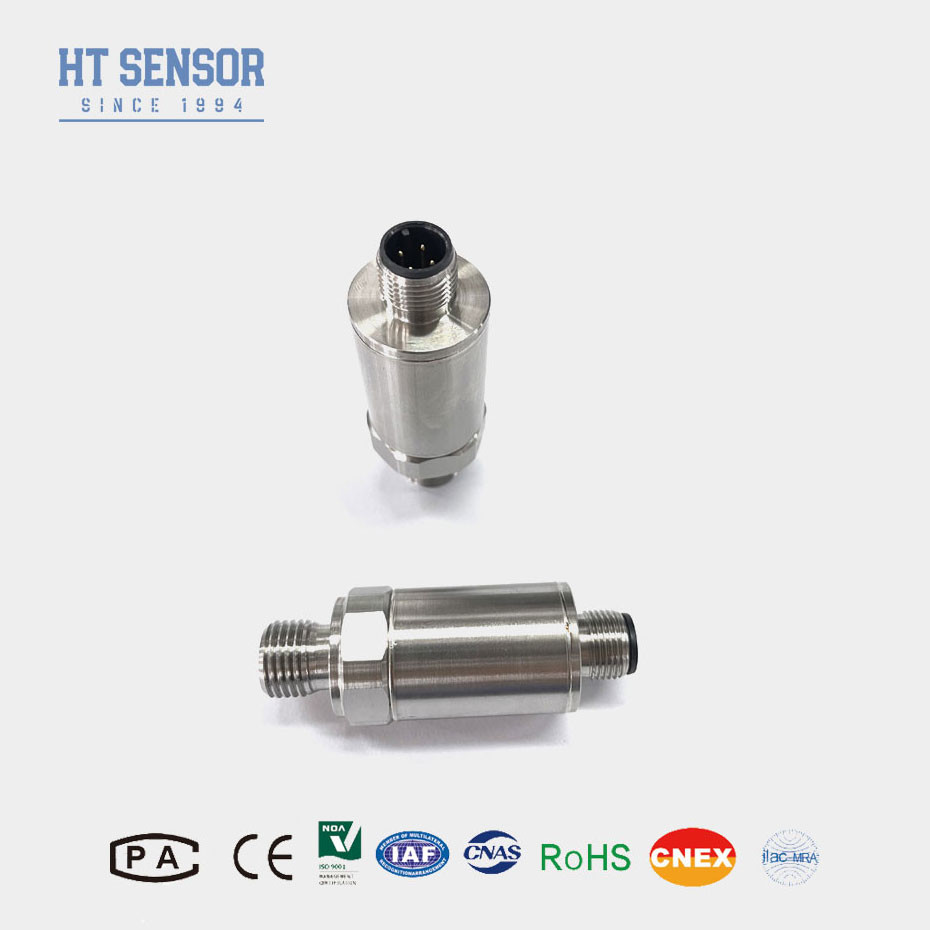

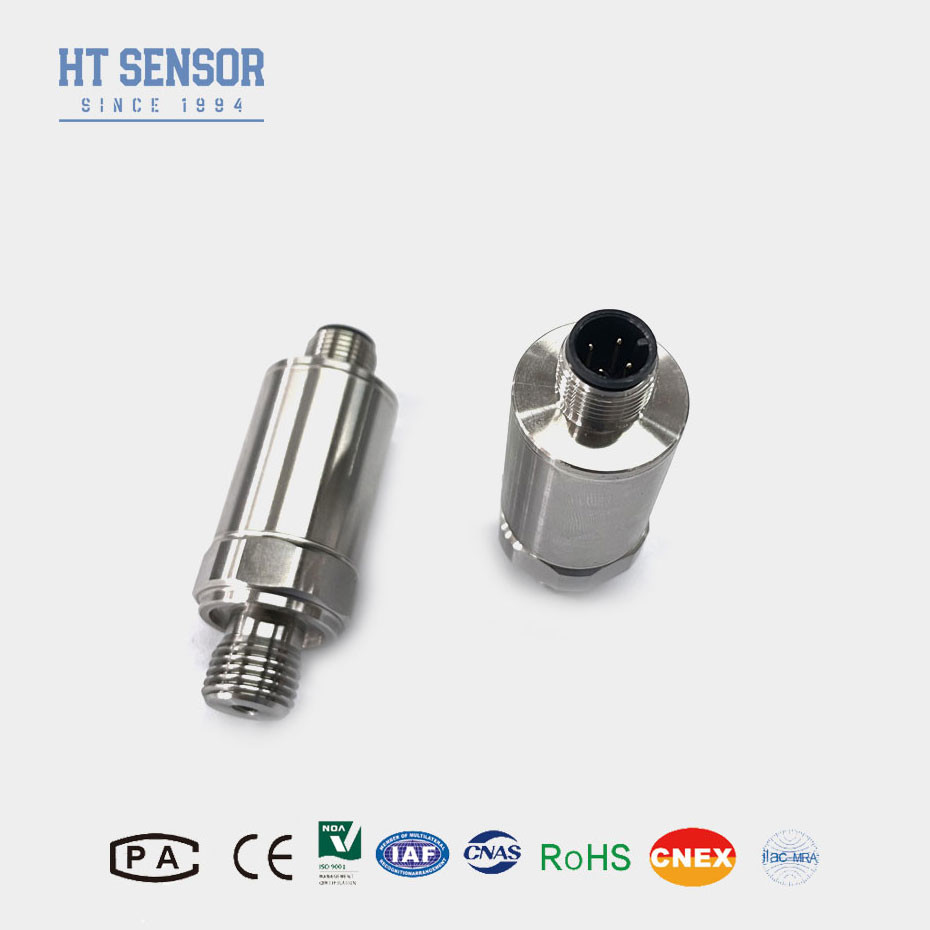

ढीला सिलिकॉन दबाव ट्रांसमीटर अप्रत्यक्ष रूप से सिलिकॉन डायफ्राम के विरूपण को मापकर मापा गया दबाव मापता है और इसे संबंधित विद्युत संकेत आउटपुट में परिवर्तित करता है।इसके हल्के स्वभाव के कारण, हल्के दबाव ट्रांसमीटर मोबाइल या अस्थायी अनुप्रयोगों के लिए उपयुक्त है और विभिन्न स्थानों पर स्थापित करने और उपयोग करने के लिए आसान है
उत्पाद की विशेषताएं:
1. व्यापक माप सीमा, स्टेनलेस स्टील संरचना, विभिन्न दबाव इंटरफ़ेस रूप
2. IP65 सुरक्षा रेटिंग स्टेनलेस स्टील संरचना
3शून्य और पूर्ण पैमाने पर समायोज्य
4उच्च परिशुद्धता, सभी स्टेनलेस स्टील संरचना
अनुप्रयोग:
1- 316L स्टेनलेस स्टील के साथ गैर संक्षारक गैसों और तरल पदार्थों के दबाव माप
2समुद्री और विमानन उद्योगों में लागू
3. पेट्रोलियम, रासायनिक, धातु विज्ञान, बिजली उत्पादन और जल विज्ञान जैसी औद्योगिक साइट प्रक्रियाओं में उपयोग किया जाता है
4हाइड्रोलिक और वायवीय नियंत्रण प्रणालियों में प्रयोग किया जाता है
|
प्रदर्शन पैरामीटरः
|
|
| माप सीमा | 0kPa ~ 10kPa...20MPa |
| दबाव प्रकार | गेज दबाव, पूर्ण दबाव, सील दबाव |
| अतिभार | नामित सीमा का ≤ 1.5 गुना |
| सटीकता @ 25oC | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति और हाइस्टेरिसिस | 0.02% एफ.एस. (सामान्य) 0.05% एफ.एस. (अधिकतम) |
| दीर्घकालिक स्थिरता | ±0.1%F.S./Year (सामान्य) ±0.2%F.S./Year (अधिकतम) |
| शून्य बिंदु तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| पूर्ण पैमाने पर तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| आवृत्ति प्रतिक्रिया | 2.4Khz |
| मुआवजा तापमान | 0-70oC ((≤10mpa, अनुकूलन योग्य) |
| परिचालन तापमान | -20°C से 80°C |
| भंडारण तापमान | -40°C से 120°C |
| कंपन | 10g,55Hz ~ 2kHz |
| आवास सामग्री | 304, 316L |
| डायफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| विस्फोट प्रतिरोधी रेटिंग | Ex db IIC T6 जीबी |
| सुरक्षा रेटिंग | IP65 |
| ओ-रिंग सील | फ्लोरो रबर |
| वजन | ~0.05kg |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
| 4~20mA | 12~30 वीडीसी | 2/3/4 तार |
| 0~10/20mA | 3 तार |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5 वीडीसी |

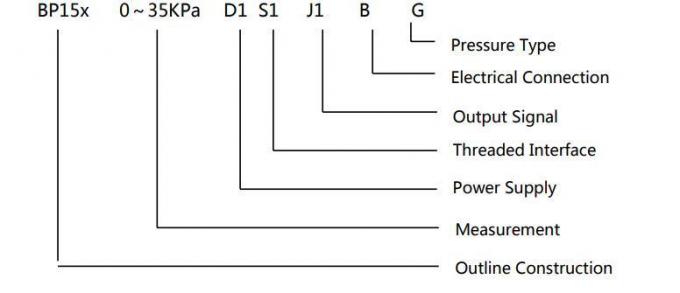

चयन उदाहरण:
| आदेश देने के लिए टिप्सः |
1माप सीमाः आवश्यक दबाव माप सीमा निर्धारित करें, अर्थात मापने के लिए न्यूनतम और अधिकतम दबाव मान।सुनिश्चित करें कि चयनित विसारित सिलिकॉन दबाव ट्रांसमीटर की माप सीमा आवेदन की आवश्यकताओं को पूरा करती है.
2. आउटपुट सिग्नल प्रकारः वांछित आउटपुट सिग्नल प्रकार निर्धारित करें, जैसे एनालॉग सिग्नल (जैसे 4-20mA या 0-10V) या डिजिटल सिग्नल (जैसे RS485 या Modbus) ।सुनिश्चित करें कि आपके द्वारा चुने गए ट्रांसमीटर का आउटपुट सिग्नल प्रकार आपके नियंत्रण प्रणाली या डिवाइस के साथ संगत है.
3. सटीकता आवश्यकताएंः दबाव माप की आवश्यक सटीकता निर्धारित करें। विभिन्न अनुप्रयोगों में सटीकता की विभिन्न आवश्यकताएं हो सकती हैं,अपने आवेदन की जरूरतों के अनुरूप फैला सिलिकॉन दबाव ट्रांसमीटर चुनें.
4तापमान सीमाः यह सुनिश्चित करने के लिए आवेदन वातावरण के तापमान सीमा पर विचार करें कि चयनित ट्रांसमीटर इस तापमान सीमा में ठीक से काम कर सकता है।
5मीडिया संगतताः मापे जा रहे माध्यम, जैसे तरल या गैस के गुणों को समझें और सुनिश्चित करें कि चयनित फैला हुआ सिलिकॉन दबाव ट्रांसमीटर उस माध्यम के साथ संगत है.
6. माउंटिंग विधिः ट्रांसमीटर की माउंटिंग विधि निर्धारित करें, जैसे कि फ्लैंज माउंटिंग, थ्रेड माउंटिंग या अन्य विधियां। सुनिश्चित करें कि आपके द्वारा चुना गया ट्रांसमीटर आपकी स्थापना आवश्यकताओं से मेल खाता है।
7सुरक्षाः आवेदन वातावरण की सुरक्षा स्तर आवश्यकताओं पर विचार करें, जैसे कि जलरोधक और विस्फोट-सबूत स्तर।एक विसारित सिलिकॉन दबाव ट्रांसमीटर का चयन करें जो आवश्यकताओं को पूरा करता है.
8प्रमाणन और मानक: पता करें कि चयनित ट्रांसमीटर प्रासंगिक प्रमाणन और मानक आवश्यकताओं, जैसे सीई प्रमाणन, रोएचएस निर्देश आदि का अनुपालन करता है या नहीं।
9आपूर्तिकर्ता चयनः उत्पाद की गुणवत्ता और बिक्री के बाद समर्थन सुनिश्चित करने के लिए अच्छी प्रतिष्ठा और विश्वसनीय बिक्री के बाद सेवा के साथ एक विश्वसनीय आपूर्तिकर्ता का चयन करें
| आदेश मार्गदर्शिका: | |||||||||
| BP15X | एनालॉग दबाव ट्रांसमीटर | ||||||||

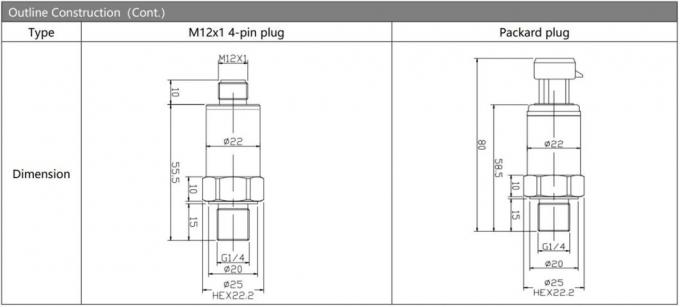

| कोड | रूपरेखा निर्माण | ||||||||
| 5 | पैकर्ड प्लग | 6 | सील प्रत्यक्ष आउटपुट केबल 1.5 मीटर | ||||||
| 7 | मिनी हिरश्मान कनेक्टर | 8 | बड़ा हिरश्मान कनेक्टर | ||||||
| माप सीमा | 0kPa ~ 10kPa...20MPa | ||||||||
| (0-X) केपीए या एमपीए |
एक्सः वास्तविक माप सीमा दर्शाता है | ||||||||
| कोड | विद्युत आपूर्ति | ||||||||
| डी1 | 24 वीडीसी | ||||||||
| डी2 | 5 वीडीसी | ||||||||
| डी3 | अन्य | ||||||||
| कोड | आउटपुट सिग्नल | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1~5 वीडीसी | S6 | 0~10 वीडीसी | ||||||
| S3 | 0~5 वीडीसी | S7 | 0.5~4.5 वीडीसी | ||||||
| S4 | 0~10mADC | ||||||||

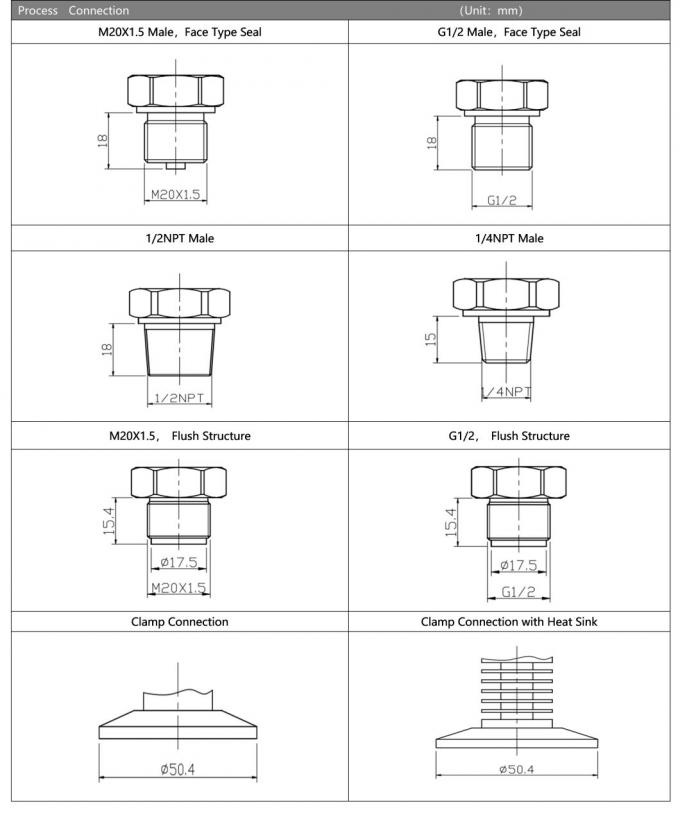

| कोड | दबाव कनेक्शन | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | अन्य ((¢50.4 फ्लैंज) | ||||||||
| कोड | विद्युत कनेक्शन | ||||||||
| बी1 | हर्शमैन | ||||||||
| बी2 | पीजी7 | ||||||||
| B3 | केबल सील आउटलेट 1.5 मीटर | ||||||||
| B4 | अन्य | ||||||||
| कोड | दबाव प्रकार | ||||||||
| जी | गेज दबाव | ||||||||
| ए | पूर्ण दबाव | ||||||||
| एस | सीलबंद संदर्भ दबाव | ||||||||
