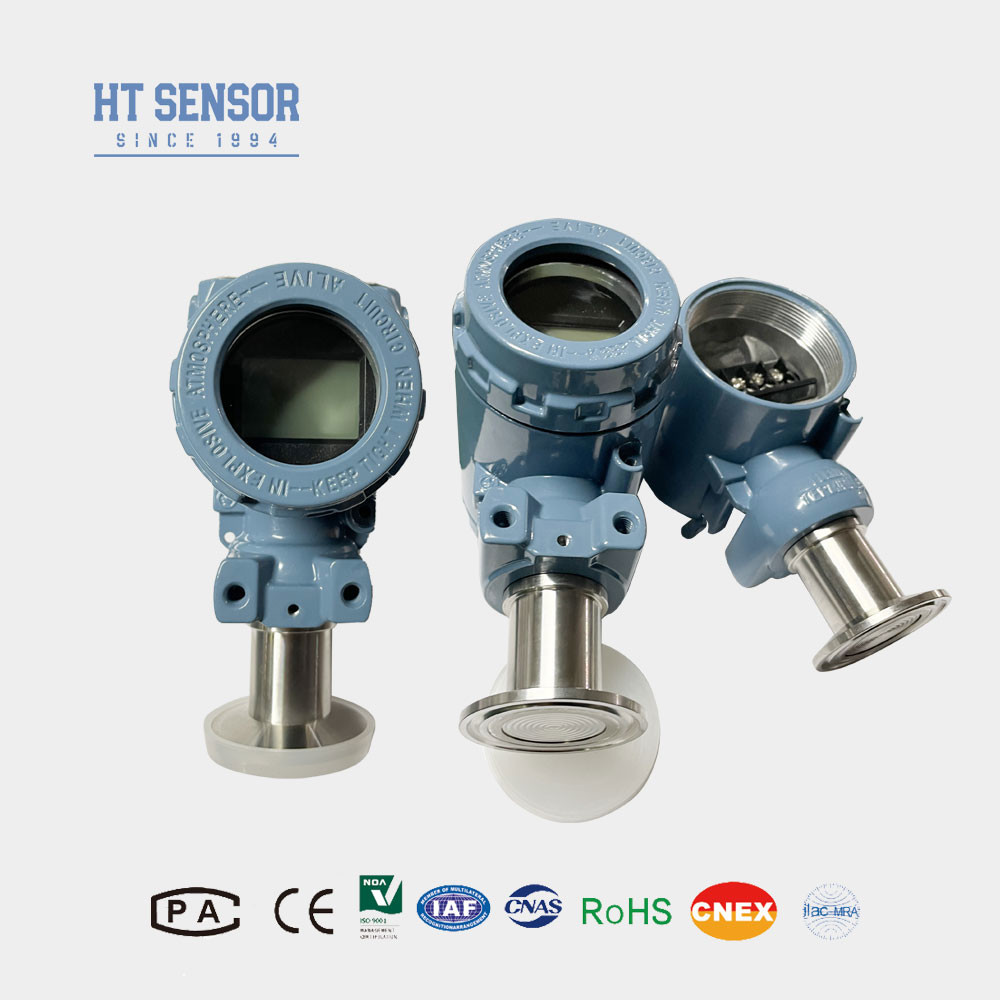

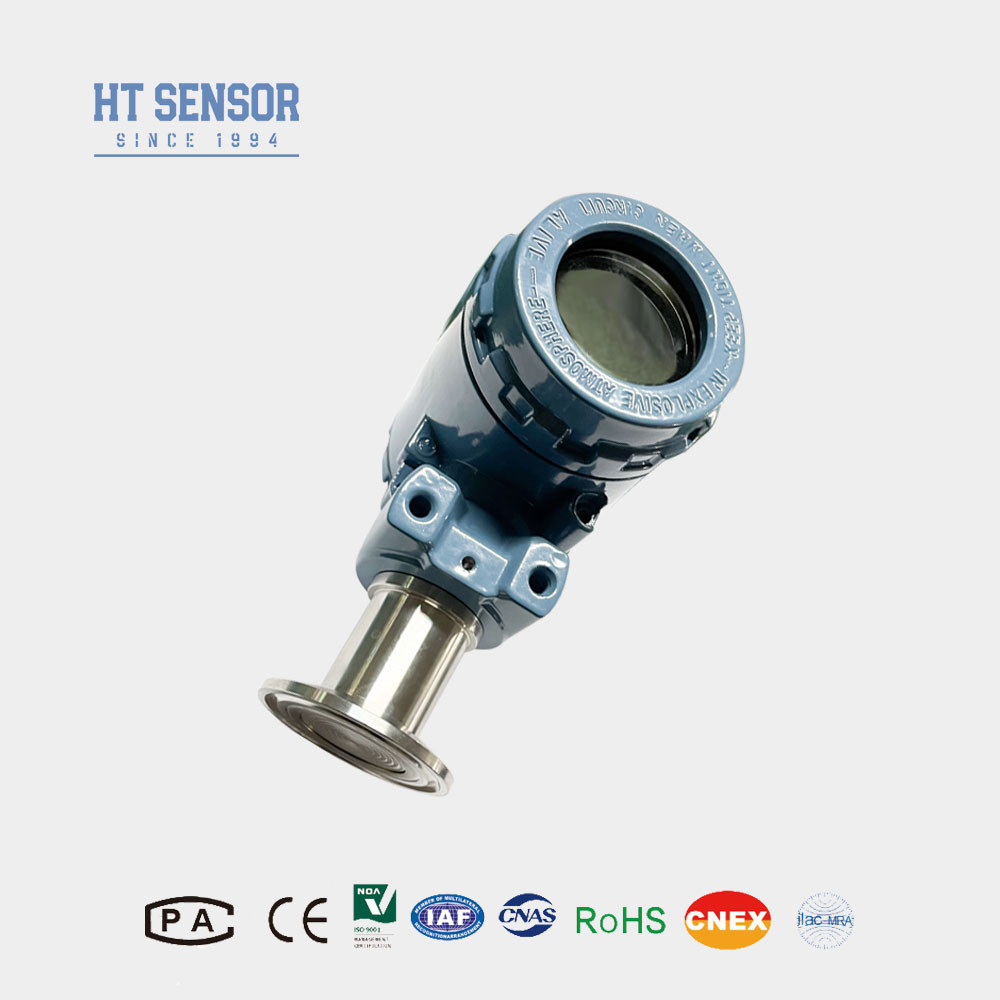

BP93420-IIIQ फ्लश डायफ्राम दबाव सेंसर तरल दबाव परीक्षण के लिए आदर्श
Product Details
| मॉडल नं.: | BP93420-IIIQ | विद्युत आपूर्ति: | 12-36 वीडीसी |
|---|---|---|---|
| आउटपुट: | एलसीडी या एलईडी डिस्प्ले के साथ 4-20mA | दबाव प्रकार: | गेज दबाव, पूर्ण दबाव, सील दबाव |
| रेंज: | 0-35kpa~3.5Mpa | संरचना का प्रकार: | फ्लश डायाफ्राम दबाव सेंसर |
| मापने का माध्यम: | तरल, गैस, पेय पदार्थ गोंद इत्यादि | सटीकता ग्रेड: | 0.5% |
| आईपी रेटिंग: | IP65 | अनुकूलन: | उपलब्ध OEM और ODM |
| प्रमुखता देना |
तरल फ्लश डायफ्राम दबाव सेंसर,BP93420-IIIQ फ्लश डायफ्राम दबाव सेंसर |
||
Product Description
BP93420-IIIQ फ्लश डायफ्राम दबाव सेंसर तरल दबाव परीक्षण के लिए आदर्श
BP93420-IIIQ दबाव ट्रांसमीटर
फ्लश डायफ्राम दबाव सेंसर का परिचयः
BP93420-IIIQ फिल्म दबाव सेंसर ट्रांसमीटर दबाव ट्रांसमीटर का एक अनुकरण है, फ्लैट फिल्म संरचना का उपयोग करते हुए, माध्यम के साथ संपर्क क्षेत्र को बढ़ाता है।भारी अधिभार क्षमता, मजबूत संक्षारण प्रतिरोध, व्यापक अनुप्रयोग सरल संरचना, साफ करने में आसान, विशेष रूप से तरल खाद्य दबाव माप के लिए उपयुक्त है।
| प्रदर्शन मापदंडकाफ्लश डायफ्राम दबाव सेंसर | |
| माप सीमाफ्लश डायफ्राम दबाव सेंसर | -100kPa...0kPa ~ 35kPa...3.5MPa |
| दबाव प्रकार | गेज दबाव, पूर्ण दबाव, सील दबाव |
| अतिभार | नामित सीमा का ≤ 1.5 गुना |
| सटीकता @ 25oC | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति | ≤0.1% एफएस |
| हिस्टेरिसिस | ≤0.1% एफएस |
| दीर्घकालिक स्थिरता | ±0.1% F.S./Year ((सामान्य) ±0.2% F.S./Year ((अधिकतम) |
| शून्य बिंदु तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| पूर्ण पैमाने पर तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| आवृत्ति प्रतिक्रिया | 2.4Khz |
| मुआवजा तापमान | 0-70oC ((≤10mpa, अनुकूलन योग्य) |
| परिचालन तापमान | -20°C से 80°C |
| भंडारण तापमान | -40°C से 120°C |
| कंपन | 10g,55Hz ~ 2kHz |
| आवास सामग्री | 304, 316L |
| डायफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| विस्फोट प्रतिरोधी रेटिंग | ex ia IIC T6 Ga |
| सुरक्षा रेटिंग | IP65 |
| ओ-रिंग सील | फ्लोरो रबर |
| वजन | ~0.3kg |
उत्पाद की विशेषताएंफ्लश डायफ्राम दबाव सेंसर:
- 1. व्यापक माप रेंज,विभिन्न दबाव इंटरफ़ेस विकल्प
- 2विभिन्न आउटपुट सिग्नल विकल्प
- 3समायोज्य शून्य और पूर्ण पैमाने
- 4उच्च सटीकता, कई बाँझ प्रक्रिया कनेक्शन
आवेदनफ्लश डायफ्राम दबाव सेंसर:
- 1316L के साथ गैर संक्षारक गैसों और तरल पदार्थों के माप के लिए उपयुक्त है।
- 2. चिकित्सा, जैव औषधीय, खाद्य स्वच्छता और अन्य उद्योगों में निरोधक प्रसंस्करण के लिए प्रयोग किया जाता है।
- 3कागज और रासायनिक उद्योगों में उपयोग किया जाता है, साथ ही अपशिष्ट जल स्तर और पेय टैंक दबाव माप में, हाइड्रोलिक और वायवीय नियंत्रण प्रणालियों के लिए उपयुक्त है।
| आउटपुट सिग्नलfफ्लश डायफ्राम दबाव सेंसर | आपूर्ति वोल्टेज | आउटपुट प्रकार |
| 4~20mA | 12~30 वीडीसी | 2/3/4 तार |
| 0~10/20mA | 3 तार |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5 वीडीसी | |
| RS485 संचार प्रोटोकॉल | 3.6~30V / बैटरी | 4 तार |
| ऑर्डर टिप्सfफ्लश डायफ्राम दबाव सेंसर |
- 1उत्पाद का चयन करते समय, कृपया सुनिश्चित करें कि परीक्षण माध्यम उत्पाद के संपर्क भाग के साथ संगत है।
- 2आदेश देते समय, कृपया ध्यान दें कि विस्फोट-सबूत उत्पादों में डिजिटल डिस्प्ले हेड शामिल नहीं हैं।
- 3एलसीडी या एलईडी डिस्प्ले हेड के साथ ट्रांसमीटर का ऑर्डर करते समय ट्रांसमीटर की पावर सप्लाई 20 वीडीसी से कम नहीं होनी चाहिए।
- 4उत्पाद के विश्वसनीय संचालन को सुनिश्चित करने के लिए, आपको साइट पर बिजली सुरक्षा उपकरण स्थापित करने और यह सुनिश्चित करने की सलाह दी जाती है कि उत्पाद और बिजली की आपूर्ति विश्वसनीय रूप से ग्राउंड हो।
- 5फ्लोरीन रबर ओ-रिंग का नाममात्र संचालन तापमान सीमा -20°C~250°C है। जब उत्पाद का संचालन तापमान -20°C से कम हो, तो ईपीडीएम ओ-प्रकार की सीलिंग रिंग का चयन किया जाना चाहिए।
- 6. डिफ़ॉल्ट केबल लंबाई 1.5 मीटर है और तीन प्रकार की सामग्री चुनने के लिए है। यदि कोई विशेष निर्देश नहीं हैं, तो पॉलीइथिलीन केबल सामग्री का उपयोग किया जा सकता है।यदि आपको एक अलग केबल सामग्री की आवश्यकता है, कृपया इसे ऑर्डर फॉर्म में निर्दिष्ट करें।
- 7. विशेष आवश्यकताओं के मामले में जैसे कि मजबूत कंपन, तत्काल प्रभाव बल, मजबूत विद्युत चुम्बकीय या आरएफ हस्तक्षेप, कृपया हमें सूचित करें और आदेश में इंगित करें।
| आदेश गाइडफ्लश डायफ्राम दबाव सेंसर | ||||||||
| BP93420XX | दबाव ट्रांसमीटर | |||||||
| कोड | रूपरेखा निर्माण | |||||||
| आईबी | सामान्य दबाव ट्रांसमीटर | नवम | डिस्प्ले दबाव ट्रांसमीटर | |||||
| आईई | झटके प्रतिरोधी विमानन दबाव ट्रांसमीटर | IIC/III | औद्योगिक जनरल/ डिस्प्ले प्रेशर ट्रांसमीटर | |||||
| यदि | नमी प्रतिरोधी दबाव ट्रांसमीटर | IIE/IIIE | सामान्य/डिस्प्ले दबाव ट्रांसमीटर | |||||
| IN | एयर कंडीशनिंग विशेष दबाव ट्रांसमीटर | |||||||
| आईसी | उच्च तापमान दबाव ट्रांसमीटर | |||||||
| आईक्यू/आईक्यूटी | बड़ा डायाफ्राम/उच्च तापमान दबाव ट्रांसमीटर | |||||||
| माप सीमा | -100kPa...0kPa ~ 35kPa...3.5MPa | |||||||
| (0-X) Kpa या MPa | X: वास्तविक माप सीमा दर्शाता है | |||||||
| कोड | विद्युत आपूर्ति | |||||||
| डी1 | 24 वीडीसी | |||||||
| डी2 | 5 वीडीसी | |||||||
| डी3 | अन्य | |||||||
| कोड | आउटपुट सिग्नल | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5 वीडीसी | S6 | 0~10 वीडीसी | |||||
| S3 | 0~5 वीडीसी | S7 | 0.5~4.5 वीडीसी | |||||
| S4 | 0~10mADC | |||||||
| कोड | दबाव कनेक्शन | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | अन्य | |||||||
| कोड | विद्युत कनेक्शन | |||||||
| बी1 | हर्शमैन | |||||||
| बी2 | पीजी7 प्लग | |||||||
| B3 | सीलबंद केबल आउटपुट | |||||||
| B4 | 2088 औद्योगिक आवरण | |||||||
| बी5 | 2088 डिस्प्ले के साथ औद्योगिक आवरण | |||||||
| B6 | अन्य | |||||||
| कोड | दबाव प्रकार | |||||||
| जी | गेज दबाव | |||||||
| ए | पूर्ण दबाव | |||||||
| एस | सीलबंद संदर्भ दबाव | |||||||
