| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | HT SENSOR |
| प्रमाणन: | RoHS, ISO9001 |
| मॉडल संख्या: | BP93420D-II |
| न्यूनतम आदेश मात्रा: | 1 |
| पैकेजिंग विवरण: | कार्टून |
| प्रसव के समय: | 5-8 कार्यदिवस |
| भुगतान शर्तें: | एल/सी, डी/पी, टी/टी |
| आपूर्ति की क्षमता: | 3000PCS/माह |
| Modle: | BP93420D-III | Range: | 0-10kpa~2Mpa |
|---|---|---|---|
| Power: | 5VDC 24VDC | Output: | 0.5-4.5V 4-20mA AND so on |
| Material: | Stainless steel | Thread: | Male and female OEM |
| Pressure Type: | Differential Pressure | Protection Class: | IP65 |
| Working Temperature: | -10-70℃ | Connector: | Big DIN or OEM |
| प्रमुखता देना: | गैस माप अंतर दबाव ट्रांसमीटर,तरल माप अंतर दबाव ट्रांसमीटर,एचटी सेंसर अंतर दबाव ट्रांसमीटर |
||

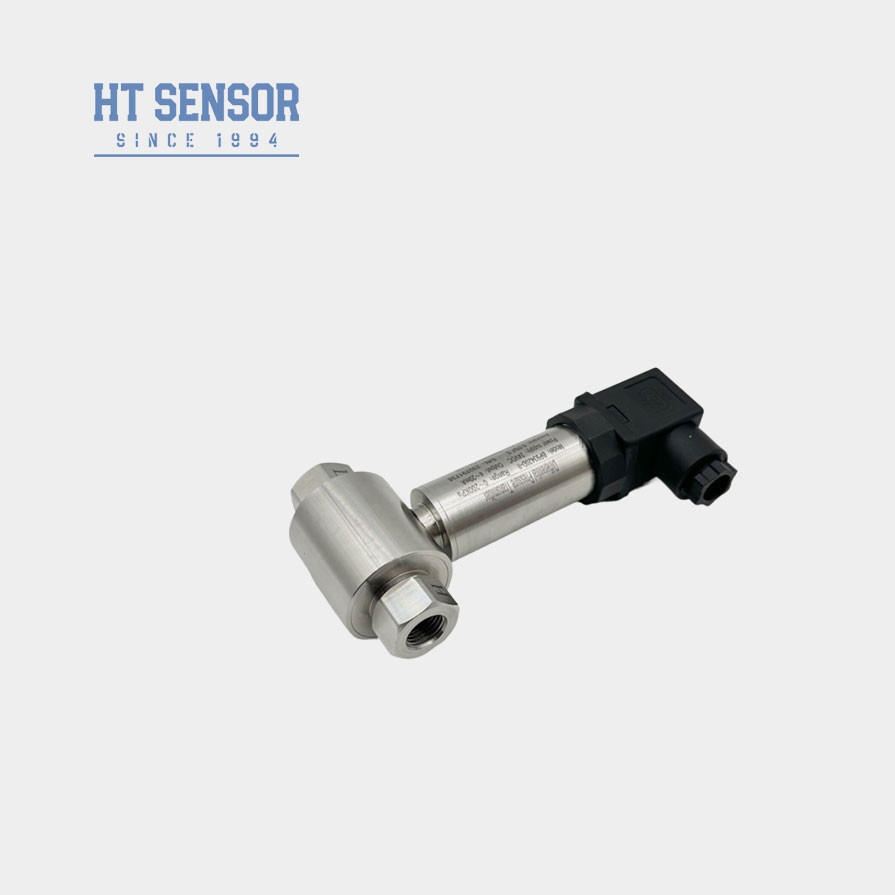

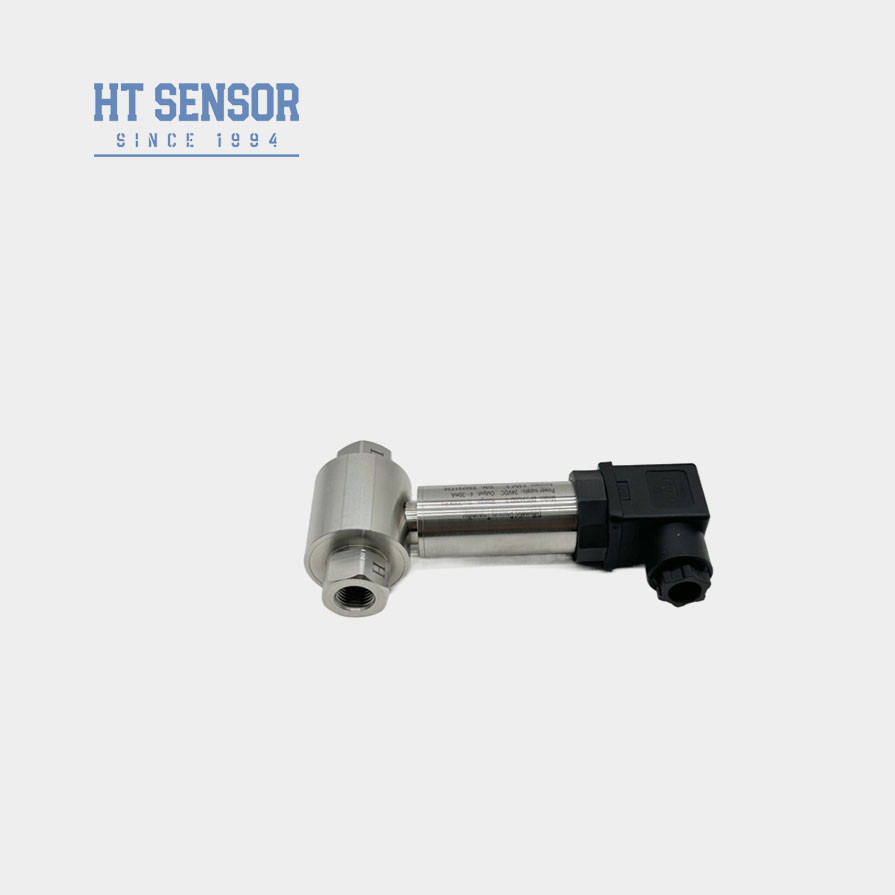

एचटी सेंसर डीआईएन गैस और तरल माप के लिए अंतर दबाव ट्रांसमीटर
BP93420DIIDविभेदकपीपुनरुत्थानट्रांसमीटर
अंतर दबाव ट्रांसमीटर का परिचयः
BP93420DII अंतर दबाव ट्रांसमीटर फैल सिलिकॉन piezoresistive सेंसर का उपयोग करता है.जब मापी जाने वाली सामग्री का दबाव अंतर सेंसर के दोनों ओर के घुमावदार डायाफ्राम पर स्थित हो, सेंसर चिप के व्हीटस्टोन ब्रिज द्वारा सिग्नल आउटपुट का दबाव अंतर के साथ अच्छा रैखिक संबंध है, और दबाव अंतर को सटीक रूप से मापा जा सकता है।यह पेट्रोलियम पाइपलाइनों में विभिन्न गैसों और तरल पदार्थों के दबाव अंतर माप के लिए उपयुक्त है, रासायनिक, विद्युत ऊर्जा, जल विज्ञान और अन्य उद्योग।
उत्पाद की विशेषताएंअंतर दबाव ट्रांसमीटर काः
| प्रदर्शन मापदंडअंतर दबाव ट्रांसमीटर काः | |
|---|---|
| माप सीमा | 0-10KPa......~2MPa |
| दबाव प्रकार | अंतर दबाव |
| एकल-पक्षीय अधिभार | नामित सीमा का ≤3 गुना |
| स्थिर दबाव | न्यूनतम मूल्य नामित सीमा के 5 गुना या 7 एमपीए के बीच |
| सटीकता @ 25°C | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति | ±0.03% (सामान्य) ±0.05% एफएस (अधिकतम) |
| हिस्टेरिसिस | ±0.03% (सामान्य) ±0.05% एफएस (अधिकतम) |
| दीर्घकालिक स्थिरता | ±0.5% F.S./Year ((≤200KPa) ±0.2% F.S./Year ((>200KPa) |
| शून्य तापमान विचलन | ±0.01%FS/°C ((>100KPa), ±0.02%FS/°C (≤100Kpa) |
| स्पैन तापमान विचलन | ±0.01%FS/°C ((>100KPa), ±0.02%FS/°C (≤100Kpa) |
| मुआवजा तापमान | 0-50°C ((0-10KPa, 0-20KPa), 0-70°C,-10-70°C |
| परिचालन तापमान | -30°C~80°C |
| भंडारण तापमान | -40°C~100°C |
| कंपन | 10g,55 हर्ट्ज ️ 2kHz |
| आवास सामग्री | 304, 316L |
| डायफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| विस्फोट प्रतिरोधी रेटिंग | आंतरिक रूप से सुरक्षित और विस्फोट-सबूत |
| सुरक्षा रेटिंग | IP65 |
| वजन | ~0.45kg |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
|---|---|---|
| 4×20 एमए | 12 ¢ 30 वीडीसी | 2/3/4 तार |
| 010/20mA |
3 तार |
|
| ०/१५ वी | ||
| 0.5 ∙4.5V | 5 वीडीसी |
| आदेश मार्गदर्शिकाअंतर दबाव ट्रांसमीटर काः | ||||||||
| BP93420XX | दबाव ट्रांसमीटर | |||||||
| कोड | रूपरेखा निर्माण | |||||||
| DII | अंतर दबाव ट्रांसमीटर | |||||||
| माप सीमा | 0-10KPa......~2MPa | |||||||
| कोड | विद्युत आपूर्ति | |||||||
| डी1 | 24 वीडीसी | |||||||
| डी2 | 5 वीडीसी | |||||||
| डी3 | अन्य | |||||||
| कोड | आउटपुट सिग्नल | |||||||
| S1 | 4×20mADC | S5 | 020mADC | |||||
| S2 | 1 ¢ 5 वीडीसी | S6 | 0 ̊10 वीडीसी | |||||
| S3 | 0 ̊5 वीडीसी | S7 | 0.5 ∙4.5 वीडीसी | |||||
| S4 | 010mADC | |||||||
| कोड | दबाव कनेक्शन | |||||||
| J1 | M20×1.5 पुरुष | |||||||
| J2 | G1/2 पुरुष | |||||||
| J3 | G1/4 पुरुष | |||||||
| J4 | 1/2 एनपीटी पुरुष | |||||||
| J5 | अन्य | |||||||
| कोड | विद्युत कनेक्शन | |||||||
| बी1 | हर्शमैन | |||||||
| बी2 | पीजी7 प्लग | |||||||
| B3 | सीलबंद केबल आउटपुट | |||||||
| B4 | अन्य | |||||||
| कोड | दबाव प्रकार | |||||||
| D | अंतर दबाव | |||||||
