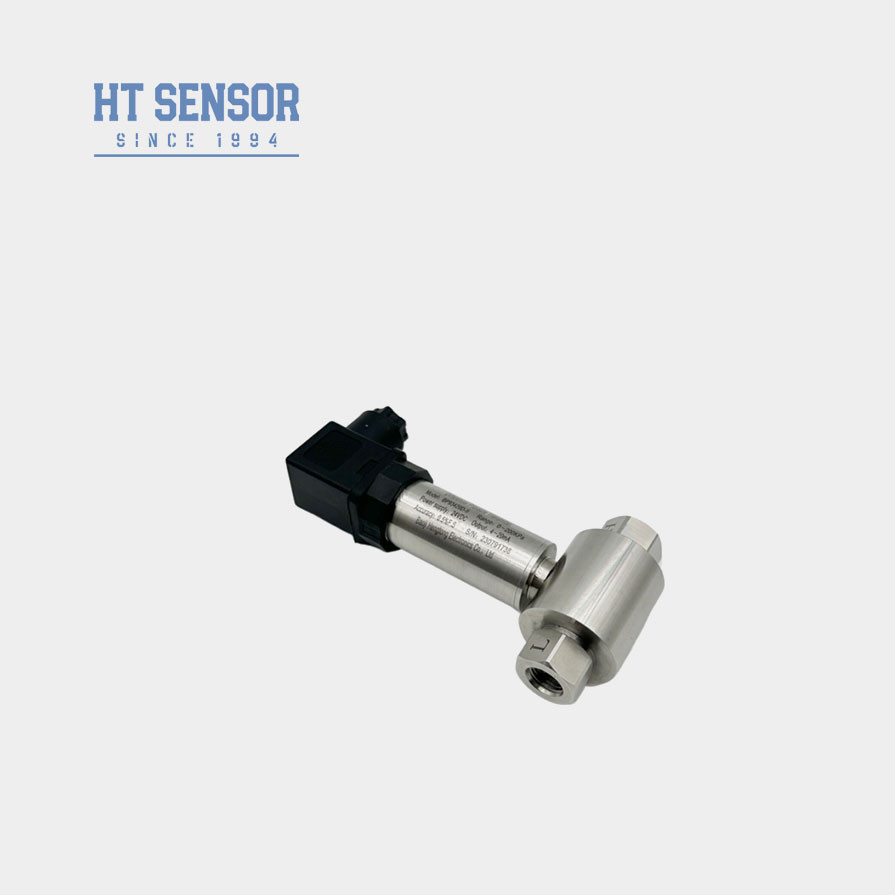

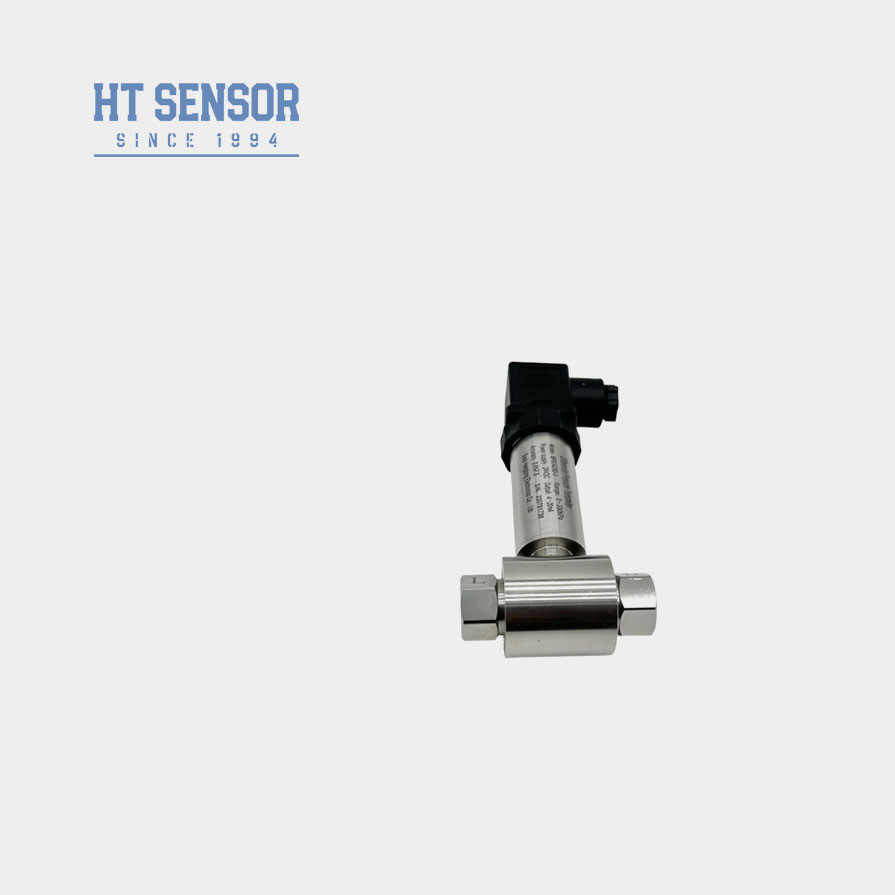

कॉम्पैक्ट और आसान स्थापना सेंसर के साथ औद्योगिक ग्रेड अंतर दबाव ट्रांसमीटर
उत्पाद विवरण
| मॉडल: | BP93420D-II | रेंज: | 0-10kpa~2MPa |
|---|---|---|---|
| शक्ति: | 5 वीडीसी 24 वीडीसी | आउटपुट: | 0.5-4.5V 4-20mA और इसी तरह |
| सामग्री: | स्टेनलेस स्टील | धागा: | पुरुष और महिला OEM |
| दबाव प्रकार: | अंतर दबाव | संरक्षण वर्ग: | IP65 |
| परीक्षण माध्यम: | वायु तेल और जल | कनेक्टर: | बिग डीआईएन या ओईएम |
| प्रमुखता देना |
आसान स्थापना अंतर दबाव ट्रांसमीटर,औद्योगिक ग्रेड अंतर दबाव ट्रांसमीटर,कॉम्पैक्ट अंतर दबाव ट्रांसमीटर |
||
उत्पाद वर्णन
कॉम्पैक्ट और आसान स्थापना के साथ औद्योगिक ग्रेड अंतर दबाव ट्रांसमीटर
BP93420DIIDविभेदकपीपुनरुत्थानट्रांसमीटर
अंतर दबाव ट्रांसमीटर का परिचयः
BP93420DII अंतर दबाव ट्रांसमीटर में एक विसारित सिलिकॉन पिज़ोरेसिटिव सेंसर का उपयोग किया जाता है। गैस और तरल के दबाव अंतर को मापा जाता है और आउटपुट किया जाता है, जिसे प्रदर्शित किया जा सकता है।यह पेट्रोलियम में पाइपलाइनों में विभिन्न गैसों और तरल पदार्थों के दबाव अंतर माप के लिए उपयुक्त है, रासायनिक, विद्युत ऊर्जा, जल विज्ञान और अन्य उद्योग।
उत्पाद की विशेषताएंअंतर दबाव ट्रांसमीटर काः
- ट्रांसमीटर स्टेनलेस स्टील संरचना डिजाइन, कॉम्पैक्ट संरचना और आसान स्थापना को अपनाता है।
- स्थिर और विश्वसनीय प्रदर्शन सुनिश्चित करने के लिए सख्त तापमान मुआवजे और उम्र बढ़ने की जांच के बाद।
- विद्युत इंटरफ़ेस बाहरी या प्रत्यक्ष कनेक्शन हो सकता है।
आवेदनअंतर दबाव ट्रांसमीटर काः:
- 1पेट्रोलियम, रासायनिक, विद्युत ऊर्जा, जल विज्ञान और अन्य उद्योगों में पाइपलाइनों में विभिन्न गैसों या तरल पदार्थों के अंतर दबाव माप के लिए उपयुक्त है।
- 2औद्योगिक क्षेत्र प्रक्रिया नियंत्रण में प्रयोग किया जाता है।
- 3पाइप और भट्ठी अंतर दबाव माप।एर्स
| प्रदर्शन मापदंडअंतर दबाव ट्रांसमीटर काः | |
|---|---|
| माप सीमा | 0-10KPa......~2MPa |
| दबाव प्रकार | अंतर दबाव |
| एकल-पक्षीय अधिभार | नामित सीमा का ≤3 गुना |
| स्थिर दबाव | न्यूनतम मूल्य नामित सीमा के 5 गुना या 7 एमपीए के बीच |
| सटीकता @ 25°C | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति | ±0.03% (सामान्य) ±0.05% एफएस (अधिकतम) |
| हिस्टेरिसिस | ±0.03% (सामान्य) ±0.05% एफएस (अधिकतम) |
| दीर्घकालिक स्थिरता | ±0.5% F.S./Year ((≤200KPa) ±0.2% F.S./Year ((>200KPa) |
| शून्य तापमान विचलन | ±0.01%FS/°C ((>100KPa), ±0.02%FS/°C (≤100Kpa) |
| स्पैन तापमान विचलन | ±0.01%FS/°C ((>100KPa), ±0.02%FS/°C (≤100Kpa) |
| मुआवजा तापमान | 0-50°C ((0-10KPa, 0-20KPa), 0-70°C,-10-70°C |
| परिचालन तापमान | -30°C~80°C |
| भंडारण तापमान | -40°C~100°C |
| कंपन | 10g,55 हर्ट्ज ️ 2kHz |
| आवास सामग्री | 304, 316L |
| डायफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| विस्फोट प्रतिरोधी रेटिंग | आंतरिक रूप से सुरक्षित और विस्फोट-सबूत |
| सुरक्षा रेटिंग | IP65 |
| वजन | ~0.45kg |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
|---|---|---|
| 4×20 एमए | 12 ¢ 30 वीडीसी | 2/3/4 तार |
| 010/20mA |
3 तार |
|
| ०/१५ वी | ||
| 0.5 ∙4.5V | 5 वीडीसी |
| आदेश देने की युक्तियाँअंतर दबाव ट्रांसमीटर काः |
1उत्पाद का चयन करते समय, कृपया सुनिश्चित करें कि परीक्षण माध्यम उत्पाद के संपर्क भागों (स्टेनलेस स्टील) के साथ संगत है।
2. विश्वसनीय संचालन सुनिश्चित करने के लिए, it is recommended to install a three-valve manifold between the measurement point and the transmitter to ensure slow and uniform pressure in the positive and negative pressure chambers of the transmitter.
3स्थापना के दौरान, दोनों छोरों पर दबाव इंटरफ़ेस को क्षैतिज रूप से रखा जाना चाहिए ताकि उत्पाद पर स्थापना की स्थिति के प्रभाव को कम किया जा सके।
4. मजबूत कंपन, तत्काल प्रभाव, मजबूत विद्युत चुम्बकीय हस्तक्षेप या रेडियो आवृत्ति हस्तक्षेप और अन्य विशेष आवश्यकताओं के मामले में, कृपया हमें सूचित करें और आदेश में इंगित करें।
| आदेश मार्गदर्शिकाअंतर दबाव ट्रांसमीटर काः | ||||||||
| BP93420XX | दबाव ट्रांसमीटर | |||||||
| कोड | रूपरेखा निर्माण | |||||||
| DII | अंतर दबाव ट्रांसमीटर | |||||||
| माप सीमा | 0-10KPa......~2MPa | |||||||
| कोड | विद्युत आपूर्ति | |||||||
| डी1 | 24 वीडीसी | |||||||
| डी2 | 5 वीडीसी | |||||||
| डी3 | अन्य | |||||||
| कोड | आउटपुट सिग्नल | |||||||
| S1 | 4×20mADC | S5 | 020mADC | |||||
| S2 | 1 ¢ 5 वीडीसी | S6 | 0 ̊10 वीडीसी | |||||
| S3 | 0 ̊5 वीडीसी | S7 | 0.5 ∙4.5 वीडीसी | |||||
| S4 | 010mADC | |||||||
| कोड | दबाव कनेक्शन | |||||||
| J1 | M20×1.5 पुरुष | |||||||
| J2 | G1/2 पुरुष | |||||||
| J3 | G1/4 पुरुष | |||||||
| J4 | 1/2 एनपीटी पुरुष | |||||||
| J5 | अन्य | |||||||
| कोड | विद्युत कनेक्शन | |||||||
| बी1 | हर्शमैन | |||||||
| बी2 | पीजी7 प्लग | |||||||
| B3 | सीलबंद केबल आउटपुट | |||||||
| B4 | अन्य | |||||||
| कोड | दबाव प्रकार | |||||||
| D | अंतर दबाव | |||||||
