316L स्टेनलेस स्टील संगतता फ्लश डायफ्राम सिलिकॉन दबाव सेंसर
Product Details
| प्रतिरूप संख्या।: | HT24 | धागा: | G1/2 M20*1.5 |
|---|---|---|---|
| तारों का प्रकार: | चार-तार या सोना चढ़ाया हुआ कोवर पिन | मापक माध्यम: | गैस और तरल |
| श्रेणी: | 0-10kpa~20mpa | शक्ति: | 1.5mA |
| परिवहन पैकेज: | दफ़्ती | ट्रेडमार्क: | हेन्गटोंग |
| मूल: | बाओजी, चीन | प्रकार: | पीजोरेसिस्टिव फ्लश प्रेशर सेंसर |
| के लिए: | विसरित सिलिकॉन फ्लश प्रेशर ट्रांसमीटर | आउटपुट सिग्नल प्रकार: | एनालॉग प्रकार |
| सामग्री: | 316L स्टेनलेस स्टील | अनुकूलन: | ओईएम |
| प्रमुखता देना |
316L स्टेनलेस स्टील सिलिकॉन दबाव सेंसर,संगतता सिलिकॉन दबाव सेंसर,फ्लश डायफ्राम सिलिकॉन दबाव सेंसर |
||
Product Description
316L स्टेनलेस स्टील संगतता फ्लश डायफ्राम सिलिकॉन दबाव सेंसर
HT24 सिलिकॉन पीज़ोरेसिस्टिव प्रेशर सेंसर
फ्लश डायफ्राम सिलिकॉन दबाव सेंसर का परिचय:
HT24 एक उच्च स्थिर विसारित सिलिकॉन चिप के साथ एक फ्लश डायफ्राम दबाव सेंसर है। संवेदनशील चिप सीधे मापने वाले माध्यम से संपर्क नहीं करती है।दबाव एक स्टेनलेस स्टील डायफ्राम और सीलिंग सिलिकॉन तेल के माध्यम से संवेदनशील चिप के लिए स्थानांतरित किया जाता है. यह उत्पाद धागे के साथ एक फ्लैट डायाफ्राम संरचना है, जी 1/2 एम 20 * 1.5 1/2 एनपीटी सबसे अधिक इस्तेमाल किया धागा है। साफ करने में आसान, उच्च विश्वसनीयता। खाद्य, स्वास्थ्य और अन्य उद्योगों के लिए उपयुक्त है।
उत्पाद की विशेषताएंफ्लश डायफ्राम सिलिकॉन दबाव सेंसर का:
- उन्नत प्रौद्योगिकी और 316L स्टेनलेस स्टील आवास का उपयोग करना, साथ ही साथडायफ्राम के लिए टाइटेनियम और हैस्टेलॉय जैसी सामग्री।
- तापमान मुआवजे और शून्य बिंदु के लिए मोटी फिल्म सर्किट का उपयोग करना सुधार.
- उत्कृष्ट विश्वसनीयता, दोहराव और स्थिरता।
- डायफ्राम संरचना को धोएं, जिससे इसे साफ करना आसान हो जाता है।
- 316L के साथ गैर संक्षारक गैस और तरल दबाव को मापने के लिए उपयुक्तस्टेनलेस स्टील संगतता।
- खाद्य एवं पेय उद्योग।
- औद्योगिक प्रक्रिया नियंत्रण।
- औषधि उद्योग।
- बिजली की आपूर्तिः ≤2mA DC (सामान्य 1.5mA DC)
- इनपुट प्रतिबाधाः 2.5KΩ~6KΩ
- आउटपुट प्रतिबाधाः 2.5KΩ~6KΩ

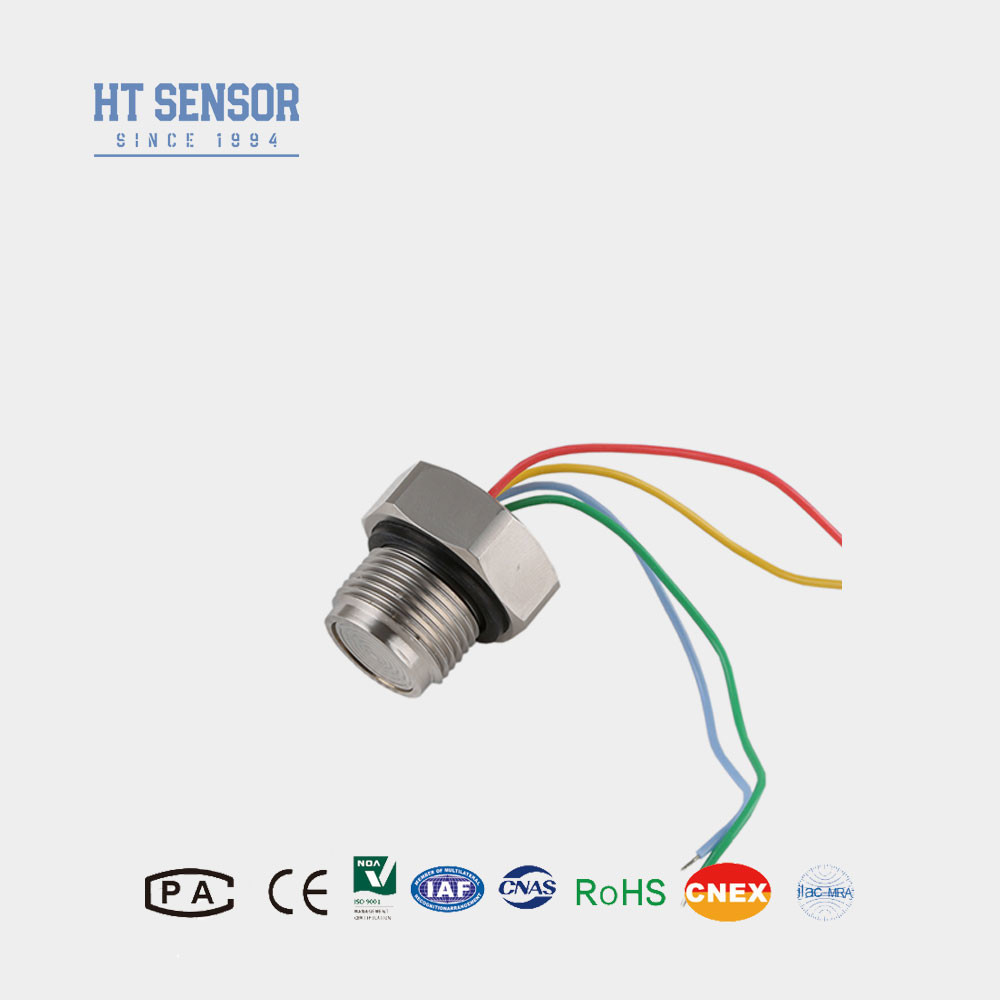

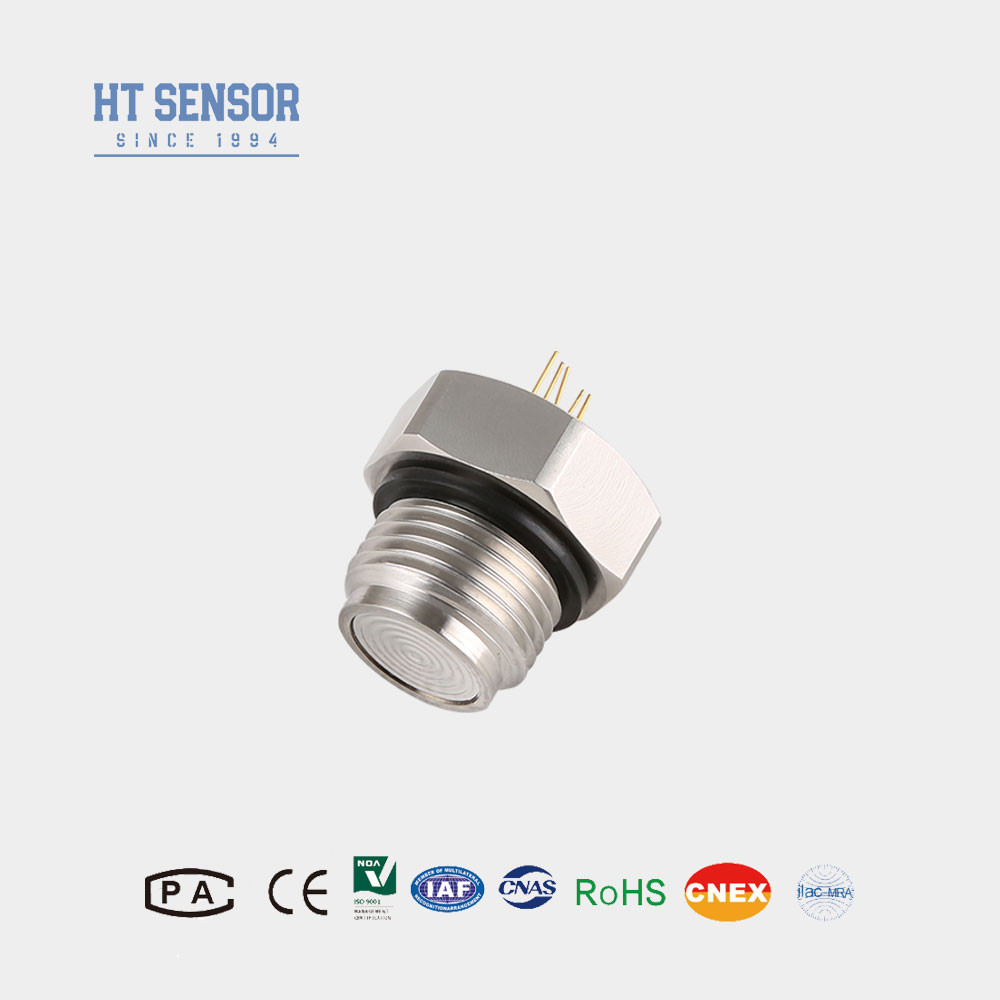

- विद्युत कनेक्शनः सोने से ढंके कोवर पिन या 100 मिमी के उच्च तापमान वाले तार।
| प्रदर्शन मापदंडफ्लश डायफ्राम सिलिकॉन दबाव सेंसर का: | |||||
| माप सीमा | स्प्लिट (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| पूर्ण (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| मुहरबंद | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 35MPaS | ||||
| प्रकार | अधिकतम | इकाई | |||
| गैररेखागतता | ±0.15 | ±0.3 | %F.S | ||
| पुनरावृत्ति | 0.05 | 0.1 | %F.S | ||
| हिस्टेरिसिस | 0.05 | 0.1 | %F.S | ||
| शून्य ऑफसेट आउटपुट | 0±1 | 0±2 | mV | ||
| पूर्ण पैमाने पर उत्पादन | ≤20 केपीए | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| शून्य ऑफसेट टेम्प. बहाव | ≤20 केपीए | ± 1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ± 1 | %F.S | ||
| पूर्ण पैमाने का तापमान | ≤20 केपीए | ± 1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ± 1 | %F.S | ||
| मुआवजा टेम्प. | ≤20 केपीए | 0~50 | oC | ||
| ≥35kPa | 0~70 | oC | |||
| परिचालन तापमान | -20~80 | oC | |||
| भंडारण तापमान | -40~125 | oC | |||
| अनुमेय अधिभार | 3 गुना पूर्ण पैमाने या 120MPa के बीच छोटा मान लें | ||||
| फटने का दबाव | 5 गुना पूर्ण पैमाने | ||||
| दीर्घकालिक स्थिरता | 0.2 % | वित्तीय वर्ष/वर्ष | |||
| डायफ्राम सामग्री | 316L | ||||
| इन्सुलेशन प्रतिरोध | ≥200MΩ 100VDC | ||||
| कंपन | 10gRMS, 20Hz से 2000Hz की स्थितियों में कोई परिवर्तन नहीं | ||||
| झटका | 100 ग्राम, 11 मिलीग्राम | ||||
| प्रतिक्रिया समय | ≤1ms | ||||
| ओ-रिंग सील | नाइट्राइल रबर या फ्लोरो रबर | ||||
| भरने का माध्यम | सिलिकॉन तेल | ||||
| वजन | ~ 55 ग्राम | ||||
| मापदंडों को निम्नलिखित परिस्थितियों में परीक्षण किया जाता हैः 1.5mA @ 25°C | |||||
| रूपरेखा निर्माण | |
| आयाम |
|
| विद्युत कनेक्शन और क्षतिपूर्ति |
|
| चयनित उदाहरण |
| आदेश देने की युक्तियाँ |
- 1असेंबली के दौरान, आवश्यक तन्यता प्राप्त करने के लिए कोर आकार और ट्रांसमीटर आवास के बीच समन्वय पर ध्यान दिया जाना चाहिए।
- 2शेल असेंबली की प्रक्रिया में, यह सुनिश्चित करने के लिए कि ऊर्ध्वाधर संरेखण, और समान दबाव, फंस या क्षति क्षति बोर्ड से बचने के लिए।
- 3यदि परीक्षण माध्यम कोर डायफ्राम और आवास सामग्री (316L) के साथ संगत नहीं है, तो आदेश देते समय विशेष निर्देश प्रदान किए जाने चाहिए।
- 4सेंसर डायफ्राम को हाथ से या तेज वस्तुओं से दबाने से बचें, ताकि डायफ्राम के विरूपण या छिद्रण के कारण कोर को नुकसान न पहुंचे।
- 5. दबाव गेज के दबाव कोर मुंह को वायुमंडल के लिए खुला रखें, पानी, भाप, या संक्षारक माध्यम को नकारात्मक दबाव गेज दबाव कोर कक्ष में प्रवेश करने से रोकें।6यदि कोई परिवर्तन पिन है, कृपया संदर्भ के लिए वास्तविक कंडक्टर पर लेबल के अनुसार।
