BP93420IB उच्च परिशुद्धता दबाव माप के लिए दबाव ट्रांसमीटर सेंसर
Product Details
| मॉडल नं.: | BP93420-आईबी | शक्ति: | 5वीडीसी /12-36वीडीसी |
|---|---|---|---|
| धागा: | जी1/2, एम20*1.5, 1/2एनपीटी | दीर्घकालिक स्थिरता: | +-0.2%F.S./Year ((टाइप) |
| घर निर्माण की सामग्री: | 316L या 304SS | दबाव प्रकार: | गेज दबाव, पूर्ण दबाव, सील दबाव |
| मापने का माध्यम: | <i>Liquid air.</i> <b>तरल हवा.</b> <i>water oil</i> <b>पानी तेल</b> | सटीकता ग्रेड: | <i>0.5%.</i> <b>0.5%.</b> <i>0.25%</i> <b>0.25%</b> |
| दबाव सीमा: | 0kpa~5kpa...100MPa | आउटपुट सिग्नल: | 4-20mA या RS485 Modobus |
| प्रमुखता देना |
high precision pressure transmitter,BP93420IB pressure sensor,pressure measurement transmitter sensor |
||
Product Description
BP93420-IB डिफ्यूज्ड सिलिकॉन प्रेशर सेंसर फास्ट रिस्पांस टाइम्स प्रेशर सेंसर

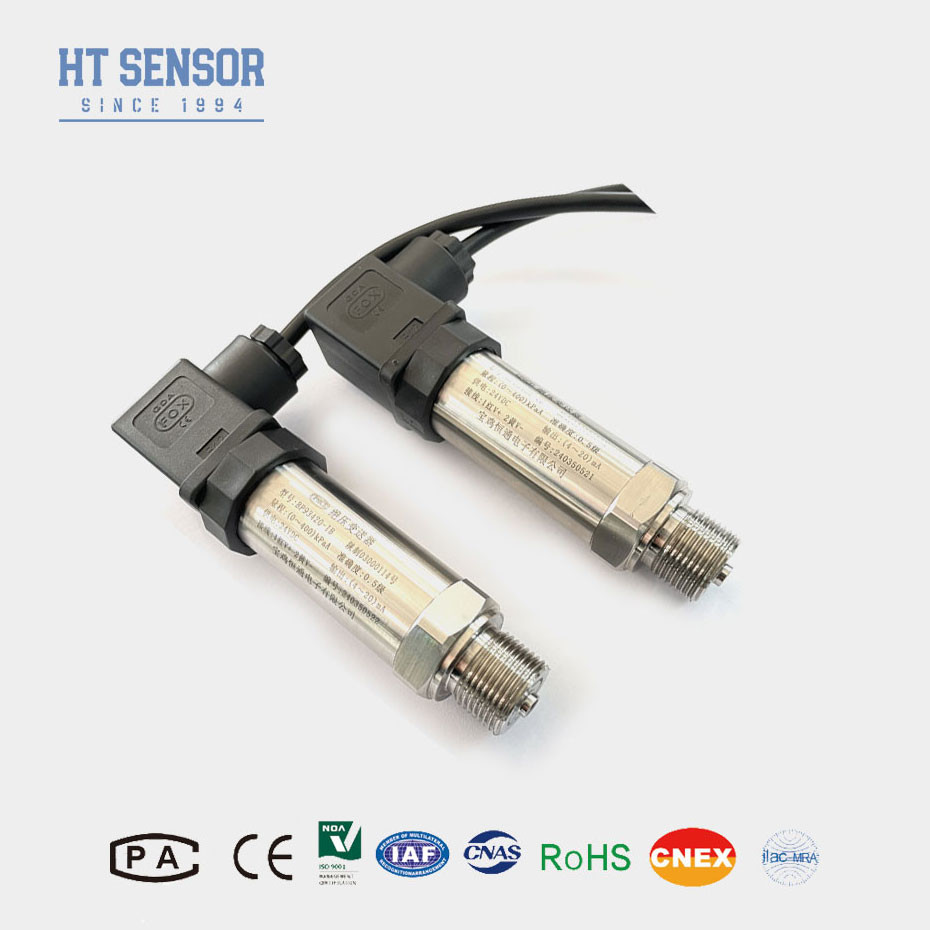

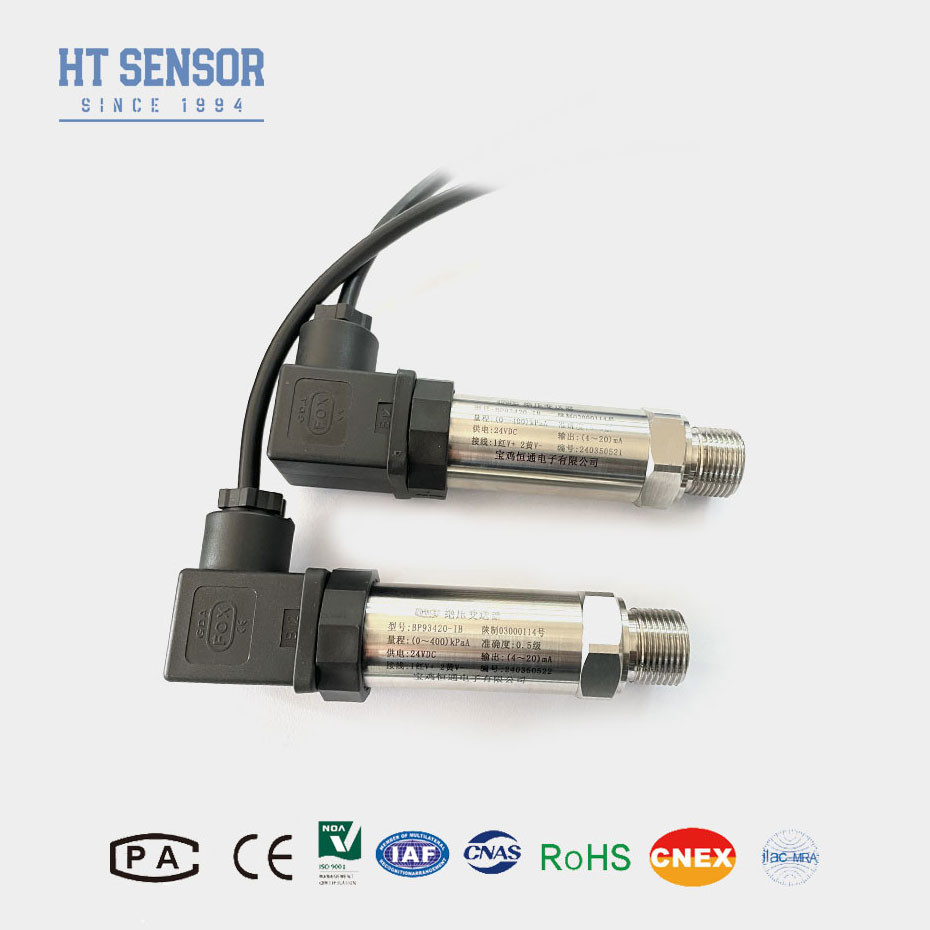

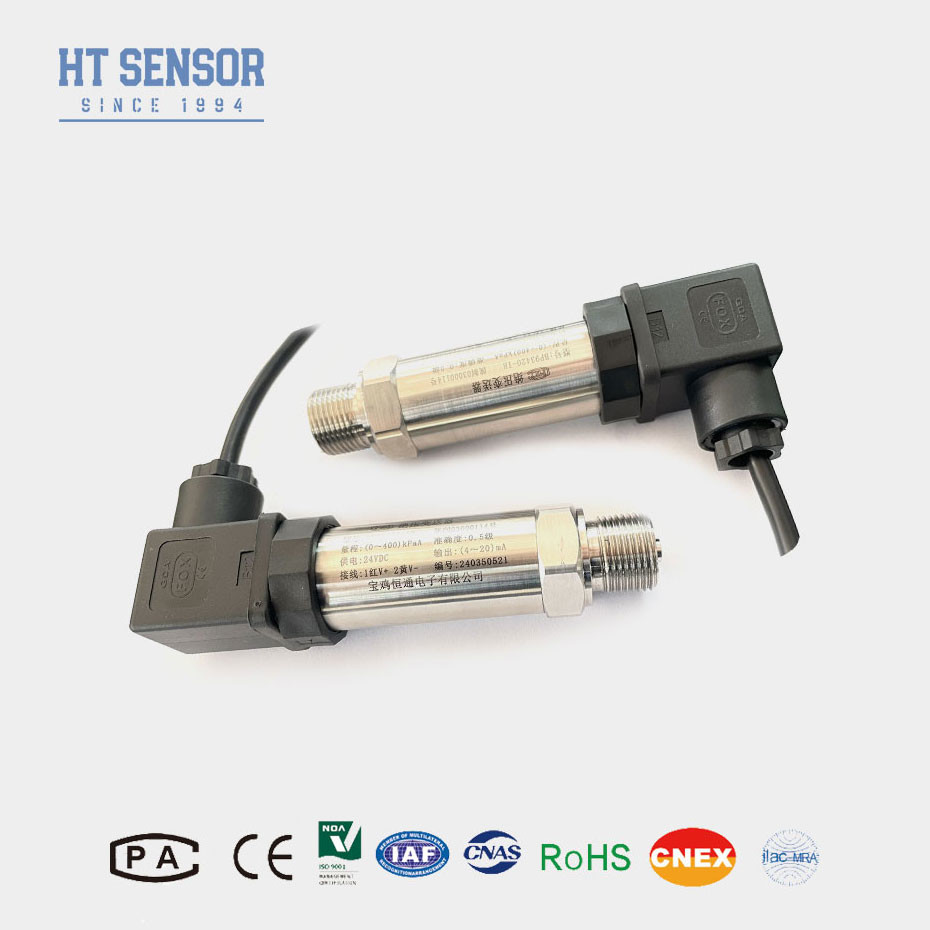

BP93420IB दबाव ट्रांसमीटर सेंसर
दबाव ट्रांसमीटर सेंसर का परिचयः
BP93420IB डिफ्यूज्ड सिलिकॉन प्रेशर सेंसर एक प्रकार का प्रेशर सेंसर उपकरण है जो दबाव परिवर्तनों को मापने के लिए डिफ्यूज्ड सिलिकॉन तकनीक का उपयोग करता है।इन सेंसरों में एक पतला सिलिकॉन डायफ्राम होता है जो दबाव के तहत विकृत होता है, प्रतिरोध में परिवर्तन का कारण बनता है। प्रतिरोध में परिवर्तन को एक विद्युत संकेत में परिवर्तित किया जाता है, जिसे लागू दबाव निर्धारित करने के लिए संसाधित और व्याख्या की जा सकती है।प्रसारित सिलिकॉन दबाव सेंसरों के मुख्य लाभों में से एक दबाव माप में उनकी उच्च संवेदनशीलता और सटीकता हैवे दबाव में सूक्ष्म परिवर्तनों का सटीक रूप से पता लगाने में सक्षम हैं, जिससे वे कई प्रकार के अनुप्रयोगों के लिए उपयुक्त हैं जहां सटीक दबाव निगरानी आवश्यक है।
उत्पाद की विशेषताएंदबाव ट्रांसमीटर सेंसर का:
1उच्च परिशुद्धता: प्रसारित सिलिकॉन दबाव सेंसर दबाव माप में उच्च परिशुद्धता प्रदान करते हैं, सटीक और विश्वसनीय परिणाम सुनिश्चित करते हैं।
2व्यापक दबाव रेंजः वे दबावों की एक विस्तृत श्रृंखला में लागू होते हैं, जिससे वे विभिन्न औद्योगिक और वाणिज्यिक अनुप्रयोगों के लिए उपयुक्त होते हैं।
3तेजी से प्रतिक्रिया समय: इन सेंसरों में तेजी से प्रतिक्रिया करने की क्षमता होती है, जिससे दबाव परिवर्तनों को वास्तविक समय में कैप्चर किया जा सकता है और परिवर्तनों पर समय पर प्रतिक्रिया दी जा सकती है।
4संकुचित आकारः प्रसारित सिलिकॉन दबाव सेंसर आमतौर पर संकुचित आकार के होते हैं, जिससे उन्हें विभिन्न प्रणालियों और अनुप्रयोगों में एकीकृत करना आसान हो जाता है।
5कम बिजली की खपतः इनकी बिजली की खपत कम होती है, जो पोर्टेबल उपकरणों में ऊर्जा दक्षता और लंबी बैटरी जीवन में योगदान देती है।
6उत्कृष्ट रैखिकताः ये सेंसर उत्कृष्ट रैखिक विशेषताओं का प्रदर्शन करते हैं, विभिन्न दबाव सीमाओं में स्थिर और सुसंगत आउटपुट प्रदान करते हैं।
आवेदनदबाव ट्रांसमीटर सेंसर का:
1- 316L स्टेनलेस स्टील के साथ गैर संक्षारक गैसों और तरल पदार्थों के दबाव माप
2समुद्री और विमानन उद्योगों में लागू
3. औद्योगिक ऑन-साइट प्रक्रियाओं जैसे पेट्रोलियम, रसायन, धातु विज्ञान, बिजली उत्पादन और जल विज्ञान में उपयोग किया जाता है
4हाइड्रोलिक और वायवीय नियंत्रण प्रणालियों में प्रयोग किया जाता है
दबाव ट्रांसमीटर सेंसर के प्रदर्शन मापदंडः
| माप सीमा | -100kPa...0kPa ~ 10kPa...100MPa |
| दबाव प्रकार | गेज दबाव, पूर्ण दबाव, सील दबाव |
| अतिभार | नामित सीमा का ≤ 1.5 गुना |
| सटीकता @ 25oC | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति | 0.1% एफएस |
| हिस्टेरिसिस | 0.1% एफएस |
| दीर्घकालिक स्थिरता | ±0.1% F.S./Year ((सामान्य) ±0.2% F.S./Year ((अधिकतम) |
| शून्य बिंदु तापमान विचलन | ±0.03%F.S/oC ((≤100KPa) ±0.02%F.S/oC ((>100KPa) |
| पूर्ण पैमाने पर तापमान विचलन | ±0.03%F.S/oC ((≤100KPa) ±0.02%F.S/oC ((>100KPa) |
| मुआवजा तापमान | 0-70oC ((≤10mpa, अनुकूलन योग्य) |
| परिचालन तापमान | -20°C से 80°C |
| भंडारण तापमान | -40°C से 120°C |
| कंपन | 10g,55Hz ~ 2kHz |
| आवास सामग्री | 304, 316L |
| डायफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| विस्फोट प्रतिरोधी रेटिंग | Ex db IIC T6 जीबी |
| सुरक्षा रेटिंग | IP65 |
| ओ-रिंग सील | फ्लोरो रबर |
| वजन | ~0.15kg |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
| 4~20mA | 12~30 वीडीसी | 2/3/4 तार |
| 0~10/20mA | 3 तार |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5 वीडीसी |
| दबाव ट्रांसमीटर सेंसर के आदेश टिप्स |
1उत्पाद का चयन करते समय, कृपया सुनिश्चित करें कि परीक्षण माध्यम उत्पाद के संपर्क भाग के साथ संगत है।
2आदेश देते समय, कृपया ध्यान दें कि विस्फोट-सबूत उत्पादों में डिजिटल डिस्प्ले हेड शामिल नहीं हैं।
3ट्रांसड्यूसर के एलसीडी या एलईडी डिस्प्ले हेड के साथ ऑर्डर करते समय ट्रांसमीटर की शक्ति 20 वीडीसी से कम नहीं होनी चाहिए।
4उत्पाद के विश्वसनीय संचालन को सुनिश्चित करने के लिए,यह अनुशंसा की जाती है कि उपयोगकर्ता बिजली सुरक्षा उपकरणों को साइट पर स्थापित करें और सुनिश्चित करें कि उत्पाद और बिजली की आपूर्ति विश्वसनीय रूप से जमीन पर हैं.
5फ्लोरिन रबर ओ-रिंग का नाममात्र संचालन तापमान सीमा -20°C~250°C है। जब उत्पाद का संचालन तापमान -20°C से कम हो, तो ईपीडीएम ओ-प्रकार की सीलिंग रिंग का चयन किया जाना चाहिए।
6. डिफ़ॉल्ट केबल लंबाई 1.5 मीटर है और तीन प्रकार की सामग्रियों में से चुनने के लिए है। यदि कोई विशेष निर्देश नहीं हैं, तो कोई केबल या पॉलीथीन केबल सामग्री का उपयोग नहीं किया जा सकता है।यदि आपको एक अलग केबल सामग्री की आवश्यकता है, कृपया इसे ऑर्डर फॉर्म में निर्दिष्ट करें।
7. मजबूत कंपन, तत्काल प्रभाव बल, मजबूत विद्युत चुम्बकीय या रेडियो आवृत्ति हस्तक्षेप और अन्य विशेष आवश्यकताओं के मामले में, कृपया हमारी कंपनी को सूचित करें और आदेश में इंगित करें।
| दबाव ट्रांसमीटर सेंसर के आदेश गाइड | ||||||||
| BP93420XX | दबाव ट्रांसमीटर | |||||||
| कोड | रूपरेखा निर्माण | |||||||
| आईबी | सामान्य दबाव ट्रांसमीटर | नवम | डिस्प्ले दबाव ट्रांसमीटर | |||||
| आईई | झटके प्रतिरोधी विमानन दबाव ट्रांसमीटर | IIC/III | औद्योगिक जनरल/ डिस्प्ले प्रेशर ट्रांसमीटर | |||||
| यदि | नमी प्रतिरोधी दबाव ट्रांसमीटर | IIE/IIIE | सामान्य/डिस्प्ले दबाव ट्रांसमीटर | |||||
| IN | एयर कंडीशनिंग विशेष दबाव ट्रांसमीटर | |||||||
| आईसी | उच्च तापमान दबाव ट्रांसमीटर | |||||||
| IQ1/IQ2 | बड़ा डायाफ्राम/उच्च तापमान दबाव ट्रांसमीटर | |||||||
| माप सीमा | -0.1. . .0~001...100 एमपीए | |||||||
| (0-X) Kpa या MPa | X: वास्तविक माप सीमा दर्शाता है | |||||||
| कोड | विद्युत आपूर्ति | |||||||
| डी1 | 24 वीडीसी | |||||||
| डी2 | 5 वीडीसी | |||||||
| डी3 | अन्य | |||||||
| कोड | आउटपुट सिग्नल | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5 वीडीसी | S6 | 0~10 वीडीसी | |||||
| S3 | 0~5 वीडीसी | S7 | 0.5~4.5 वीडीसी | |||||
| S4 | 0~10mADC | |||||||
| कोड | दबाव कनेक्शन | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | अन्य | |||||||
| कोड | विद्युत कनेक्शन | |||||||
| बी1 | हर्शमैन | |||||||
| बी2 | पीजी7 प्लग | |||||||
| B3 | सीलबंद केबल आउटपुट | |||||||
| B4 | 2088 औद्योगिक आवरण | |||||||
| बी5 | 2088 डिस्प्ले के साथ औद्योगिक आवरण | |||||||
| B6 | अन्य | |||||||
| कोड | दबाव प्रकार | |||||||
| जी | गेज दबाव | |||||||
| ए | पूर्ण दबाव | |||||||
| एस | सीलबंद संदर्भ दबाव | |||||||
