BP93420DIII डीफरेंशियल प्रेशर सेंसर तरल दबाव डीफरेंशियल प्रेशर ट्रांसमीटर
Product Details
| मॉडल नं.: | BP93420D-III | अनुकूलित: | अनुकूलित |
|---|---|---|---|
| दबाव प्रकार: | अंतर दबाव | परिवहन पैकेज: | कार्टन के साथ मानक निर्यात पैकेजिंग |
| विनिर्देश: | 10kpa~2Mpa | एचएस कोड: | 9026201090 |
| प्रकार: | दबाव अंतर प्रेषक | मापने का माध्यम: | गैस या तरल |
| सटीकता ग्रेड: | 0.25%, 0.5%,0.3% | दबाव सीमा: | 0-10kpa...~2MPa |
| नमुने: | <i>US$ 80/Piece 1 Piece(Min.Order) |</i> <b>यूएस$80/टुकड़ा 1 टुकड़ा(न्यूनतम ऑर्डर) |</b> <i>Request | ||
| प्रमुखता देना |
liquid differential pressure sensor,BP93420DIII pressure transmitter,differential pressure transmitter with warranty |
||
Product Description

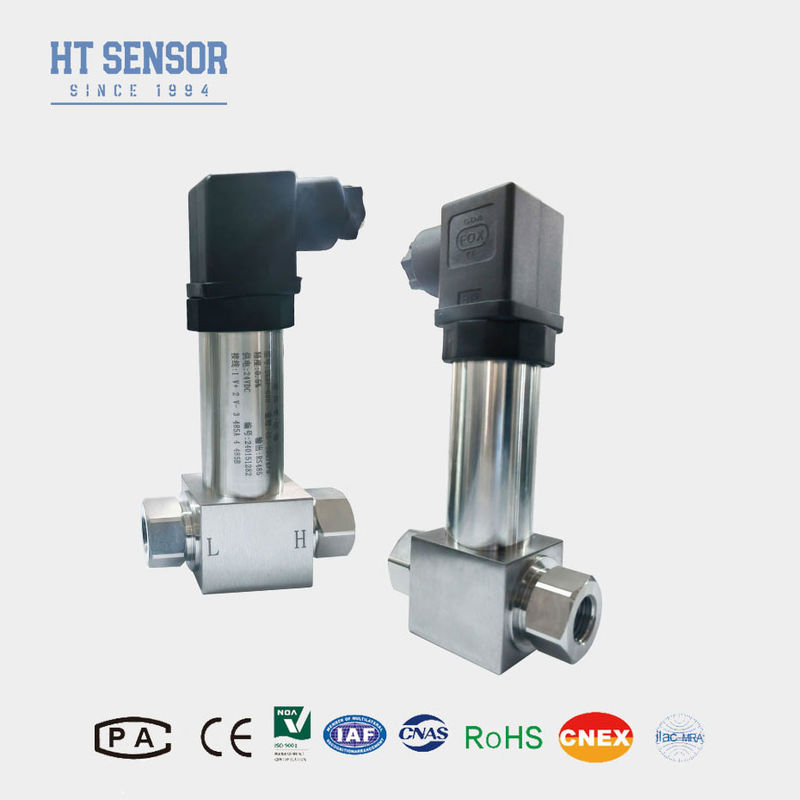

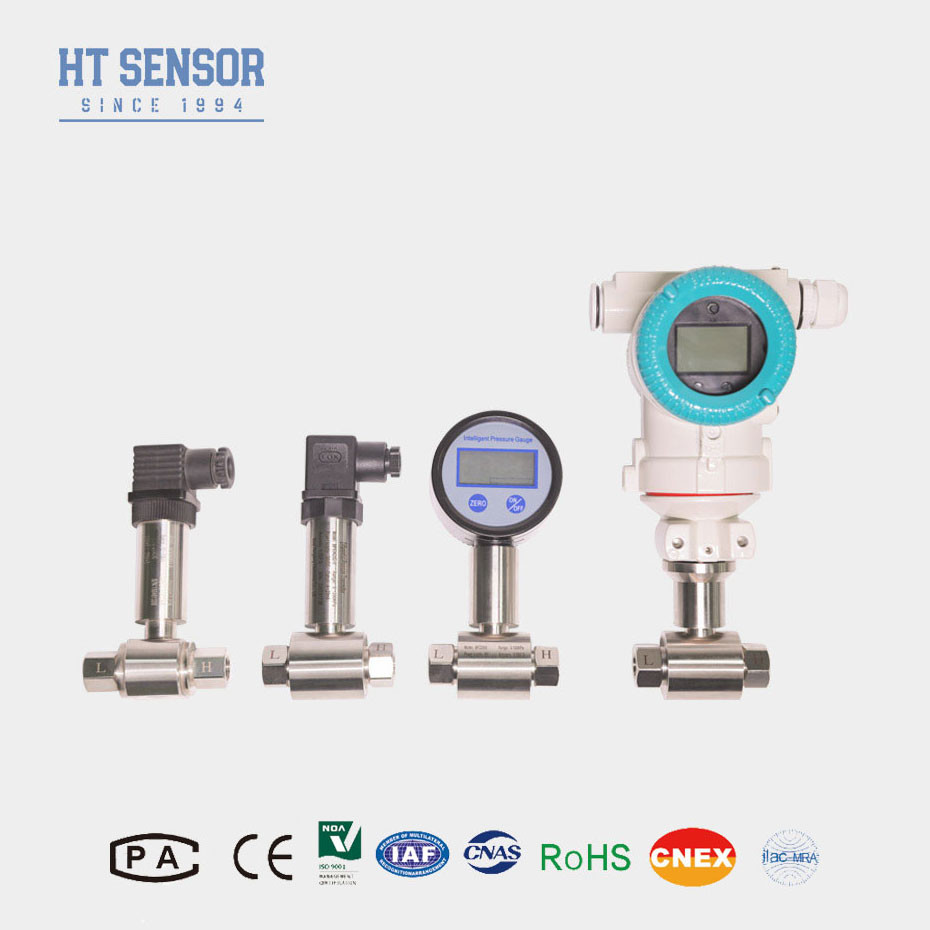

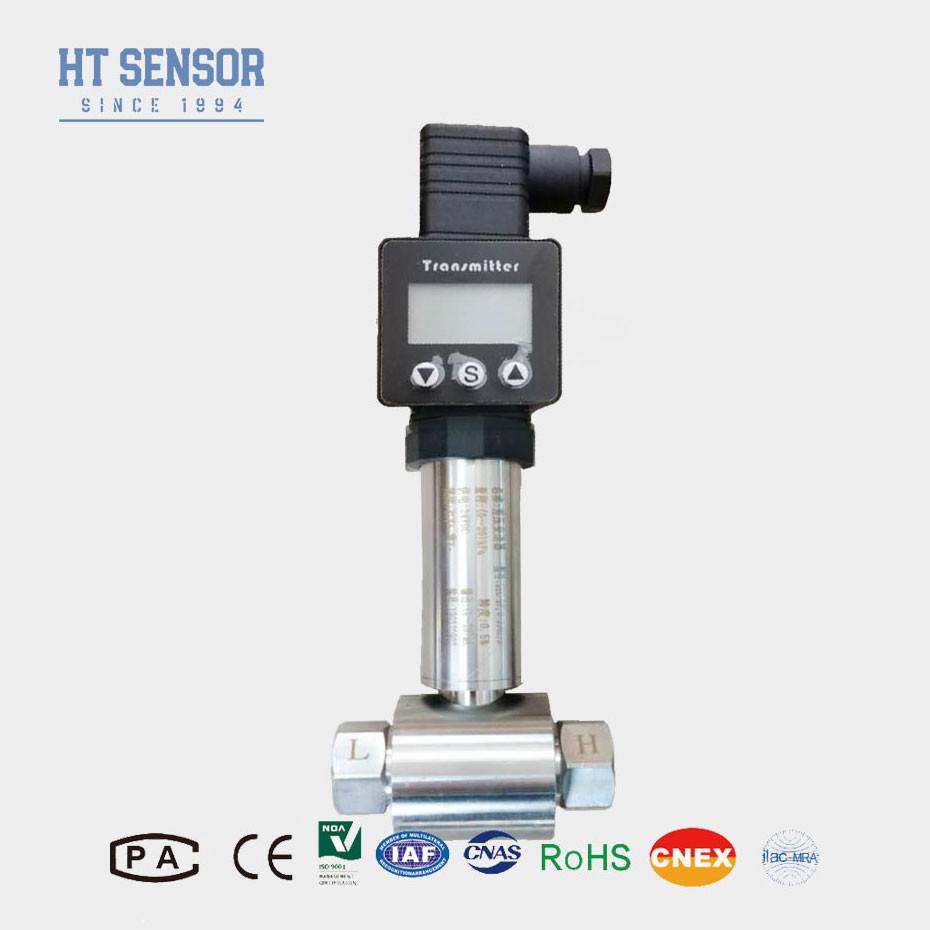

BP93420DIII तरल दबाव अंतर दबाव ट्रांसमीटर
BP93420DIII अंतर दबाव ट्रांसमीटर
अंतर दबाव ट्रांसमीटर का परिचय:
BP93420DIII तरल दबाव अंतर दबाव ट्रांसमीटर एक piezoresistive फैल सिलिकॉन सेंसर का उपयोग करता है।जब मापा माध्यम के अंतर दबाव सेंसर के दोनों छोरों पर घुमावदार डायाफ्राम पर कार्य करता है, सेंसर चिप पर व्हीटस्टोन ब्रिज से आउटपुट सिग्नल अंतर दबाव के साथ एक अच्छा रैखिक संबंध प्रदर्शित करता है, जिससे अंतर दबाव का सटीक माप संभव हो जाता है।यह पेट्रोलियम जैसे उद्योगों में विभिन्न गैस और तरल अंतर दबाव माप के लिए उपयुक्त है, रासायनिक, बिजली और पाइपलाइन अनुप्रयोगों के लिए हाइड्रोलॉजी।
उत्पाद की विशेषताएं:
1. ट्रांसमीटर में स्टेनलेस स्टील संरचनात्मक डिजाइन है, जिससे यह कॉम्पैक्ट हैऔर स्थापित करने के लिए आसान
2यह सख्त तापमान मुआवजे और उम्र बढ़ने की जांच से गुजरता है, स्थिर और विश्वसनीय प्रदर्शन सुनिश्चित करता है
3विद्युत इंटरफ़ेस को प्लग-इन या प्रत्यक्ष वायरिंग विकल्प के रूप में चुना जा सकता है।
आवेदन:
1. पेट्रोलियम, रासायनिक, बिजली और जल विज्ञान जैसे उद्योगों के पाइपलाइनों में विभिन्न गैसों या तरल पदार्थों के अंतर दबाव को मापने के लिए उपयुक्त है।
2औद्योगिक ऑन-साइट प्रक्रियाओं जैसे पेट्रोलियम, केमिकल, धातु विज्ञान, बिजली उत्पादन और हाइड्रोलॉजी में लागू होता है
3पाइपलाइनों और भट्ठी कक्षों के लिए दबाव माप
| प्रदर्शन मापदंड | |
| माप सीमा | 0-10KPa...~2MPa |
| दबाव प्रकार | अंतर दबाव |
| एकल-पक्षीय अधिभार | नामित सीमा का ≤3 गुना |
| स्थिर दबाव | न्यूनतम मूल्य नामित सीमा के 5 गुना या 7 एमपीए के बीच |
| सटीकता @ 25oC | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति | ±0.03% (सामान्य) ±0.05% एफएस (अधिकतम) |
| हिस्टेरिसिस | ±0.03% (सामान्य) ±0.05% एफएस (अधिकतम) |
| दीर्घकालिक स्थिरता | ±0.5%F.S/वर्ष ((≤200KPa) ±0.2%F.S/वर्ष ((>200KPa) |
| शून्य तापमान विचलन | ±0.01%FS/oC ((>100KPa), ±0.02%FS/oC (≤100Kpa) |
| स्पैन तापमान विचलन | ±0.01%FS/oC ((>100KPa), ±0.02%FS/oC (≤100Kpa) |
| मुआवजा तापमान | 0-50oC ((0-10KPa, 0-20KPa), 0-70oC,-10-70oC |
| परिचालन तापमान | -30°C से 80°C |
| भंडारण तापमान | -40°C से 100°C |
| कंपन | 10g,55Hz ~ 2kHz |
| आवास सामग्री | 304, 316L |
| डायफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| विस्फोट प्रतिरोधी रेटिंग | आंतरिक रूप से सुरक्षित और विस्फोट-सबूत |
| सुरक्षा रेटिंग | IP65 |
| वजन | ~0.45kg |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
| 4~20mA | 12~30 वीडीसी | 2/3/4 तार |
| 0~10/20mA | 3 तार |
|
| 0/1~5V | ||
| 0.5~4.5V | 5 वीडीसी |
| आदेश देने के लिए टिप्सः |
2विश्वसनीय संचालन सुनिश्चित करने के लिए माप बिंदु और ट्रांसमीटर के बीच तीन-वाल्व मनिफोल्ड स्थापित करने की सिफारिश की जाती है,ट्रांसमीटर के सकारात्मक और नकारात्मक दबाव कक्षों पर धीमी और समान दबाव लागू सुनिश्चित करना.
3स्थापना के दौरान, स्थापना स्थान के उत्पाद पर प्रभाव को कम करने के लिए दोनों छोरों पर दबाव इंटरफेस को क्षैतिज रूप से रखने की सलाह दी जाती है।
4. विशेष आवश्यकताओं के लिए जैसे कि मजबूत कंपन, तत्काल प्रभाव बल, मजबूत विद्युत चुम्बकीय हस्तक्षेप, या रेडियो आवृत्ति हस्तक्षेप,कृपया हमारी कंपनी को सूचित करें और आदेश में इन आवश्यकताओं को निर्दिष्ट करें
| आदेश मार्गदर्शिका: | ||||||||
| BP93420XX | दबाव ट्रांसमीटर | |||||||
| कोड | रूपरेखा निर्माण | |||||||
| DII | अंतर दबाव ट्रांसमीटर | |||||||
| माप सीमा | 0-10KPa...~2MPa | |||||||
| कोड | विद्युत आपूर्ति | |||||||
| डी1 | 24 वीडीसी | |||||||
| डी2 | 5 वीडीसी | |||||||
| डी3 | अन्य | |||||||
| कोड | आउटपुट सिग्नल | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5 वीडीसी | S6 | 0~10 वीडीसी | |||||
| S3 | 0~5 वीडीसी | S7 | 0.5~4.5 वीडीसी | |||||
| S4 | 0~10mADC | |||||||
| कोड | दबाव कनेक्शन | |||||||
| J1 | M20×1.5 पुरुष | |||||||
| J2 | G1/2 पुरुष | |||||||
| J3 | G1/4 पुरुष | |||||||
| J4 | 1/2 एनपीटी पुरुष | |||||||
| J5 | अन्य | |||||||
| कोड | विद्युत कनेक्शन | |||||||
| बी1 | हर्शमैन | |||||||
| बी2 | पीजी7 प्लग | |||||||
| B3 | सीलबंद केबल आउटपुट | |||||||
| B4 | अन्य | |||||||
| कोड | दबाव प्रकार | |||||||
| D | अंतर दबाव | |||||||
