सटीक और माप के लिए BP93420-IC उच्च तापमान दबाव ट्रांसमीटर सेंसर
Product Details
| Model NO.: | BP93420-IC | Pressure Range: | 0-10kpa-40Mpa |
|---|---|---|---|
| Output: | 0.2-2.2V/4-20mA /0-5VDC | power: | 3.3VDC /12-36VDC |
| Pressure Type: | Gauge Pressure, Absolute Pressure, Sealed Pressure | Structure Type: | Diffused Silicon Sensor |
| Measuring Medium: | Liquid and Gas | Accuracy Grade: | 0.5% |
| IP Rating: | IP65 | Customization: | OEM |
| प्रमुखता देना |
high temperature pressure transmitter sensor,accurate pressure transmitter sensor,BP93420-IC pressure sensor |
||
Product Description
BP93420-IC उच्च तापमान दबाव ट्रांसमीटर सेंसर सटीक और माप के लिए
BP93420IC दबाव ट्रांसमीटर सेंसर
दबाव ट्रांसमीटर सेंसर का परिचयः

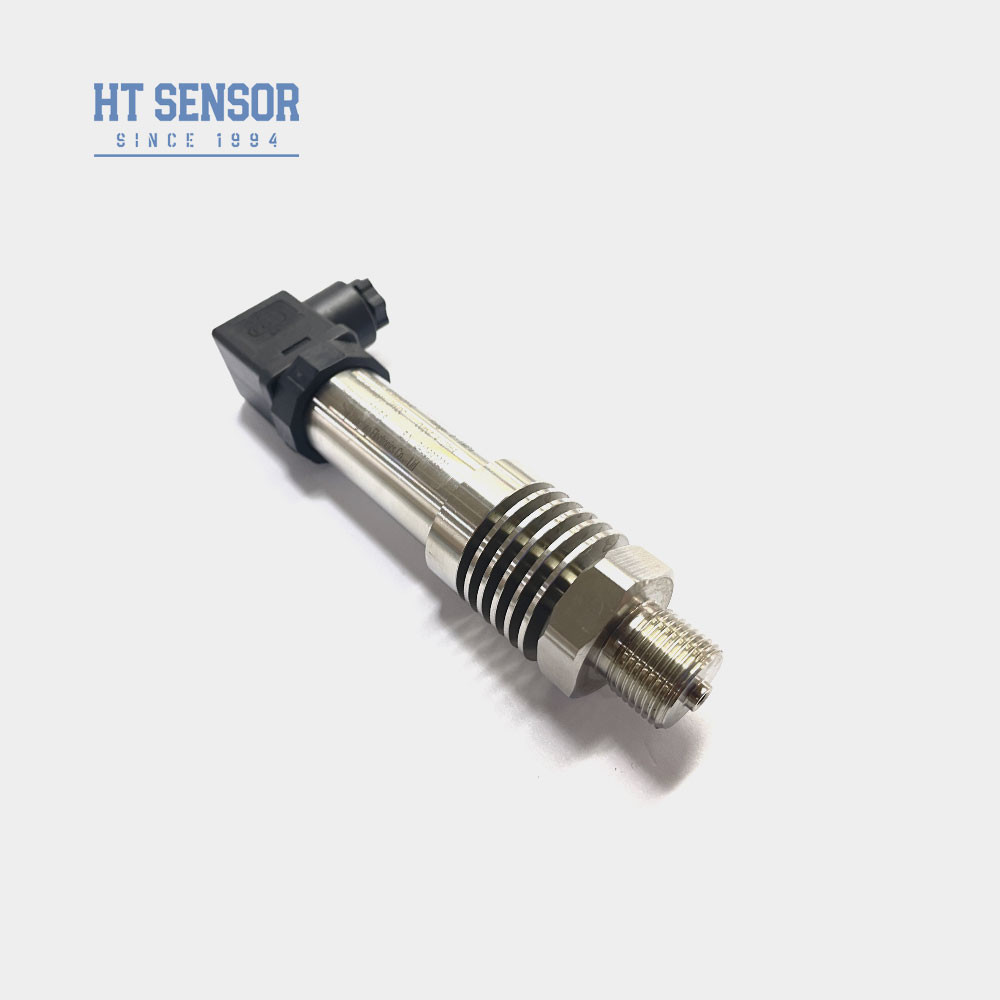

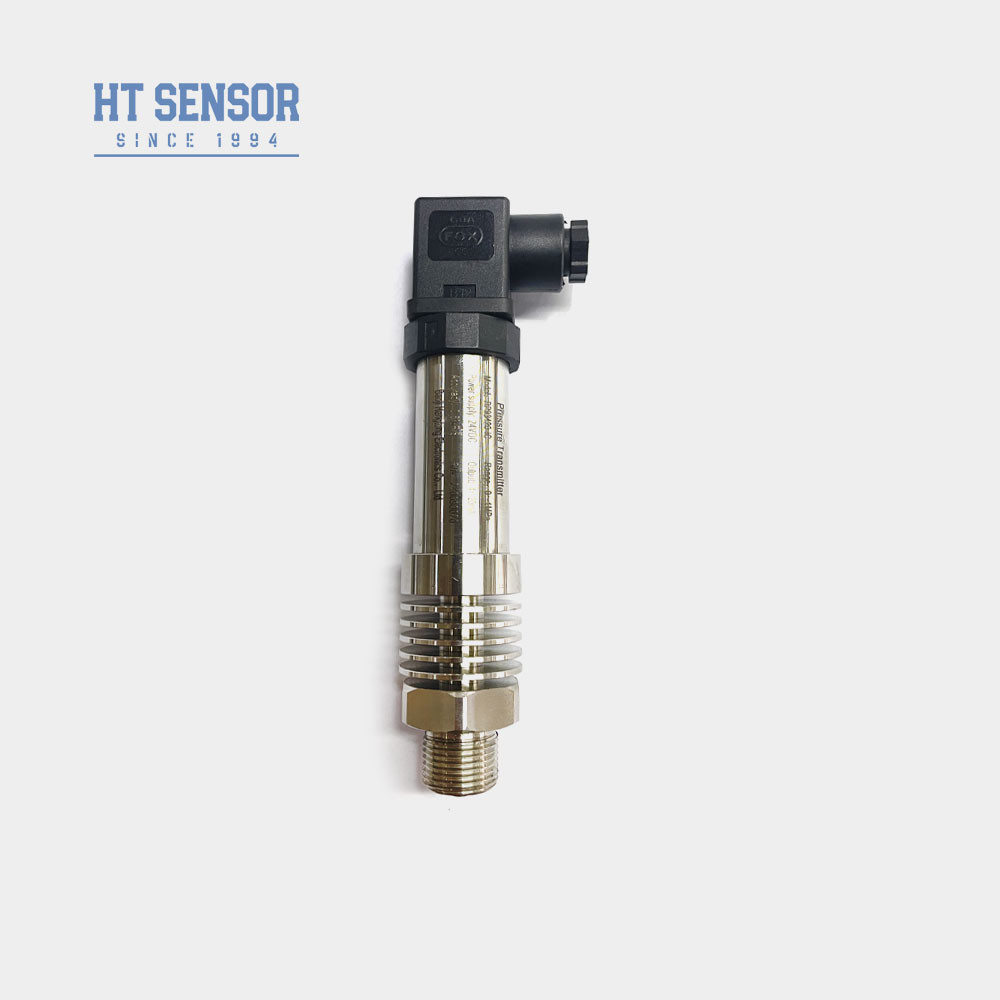

BP93420-IC एक उच्च तापमान दबाव ट्रांसमीटर सेंसर है जो उन्नत HT19 श्रृंखला सिलिकॉन दबाव अलगाव तेल से भरे कोर को कोर माप तत्व के रूप में उपयोग करता है।एक गर्मी अपव्यय उपकरण तेजी से सेंसर के संपर्क में आता है कि माध्यम को ठंडा करने के लिए सामने के अंत में जोड़ा जाता हैयह विशेष डिजाइन इसे उच्च तापमान की मांग वाले वातावरण के लिए उपयुक्त बनाता है, जिससे यह तापमान उतार-चढ़ाव या उच्च परिस्थितियों में काम करने वाले अनुप्रयोगों के लिए आदर्श बन जाता है।इसका व्यापक रूप से औद्योगिक प्रक्रियाओं और प्रणालियों में उपयोग किया जाता है जहां उच्च तापमान के वातावरण में भी सटीक और विश्वसनीय दबाव माप की आवश्यकता होती है.
उत्पाद की विशेषताएंदबाव ट्रांसमीटर सेंसर का:
- 1- व्यापक माप सीमा, स्टेनलेस स्टील संरचना, विविध दबाव इंटरफ़ेस रूप।
- 2. IP65 सुरक्षा रेटिंग स्टेनलेस स्टील संरचना।
- 3.उच्च परिशुद्धता, सभी स्टेनलेस स्टील संरचना।
आवेदनदबाव ट्रांसमीटर सेंसर का:
- 1316L स्टेनलेस स्टील के साथ गैर संक्षारक गैसों और तरल पदार्थों के दबाव माप।
- 2समुद्री और विमानन उद्योगों में लागू होता है।
- 3. पेट्रोलियम, रासायनिक, धातु विज्ञान, बिजली उत्पादन और जल विज्ञान जैसे औद्योगिक ऑन-साइट प्रक्रियाओं में उपयोग किया जाता है।
- 4हाइड्रोलिक और वायवीय नियंत्रण प्रणालियों में प्रयोग किया जाता है।
| दबाव ट्रांसमीटर सेंसर के प्रदर्शन मापदंड | |
| माप सीमा | -100kPa... 0kPa ~ 10kPa... 40MPa |
| दबाव प्रकार | गेज दबाव, पूर्ण दबाव, सील दबाव |
| अतिभार | नामित सीमा का ≤ 1.5 गुना |
| सटीकता @ 25oC | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति | 0.1% एफएस |
| हिस्टेरिसिस | 0.1% एफएस |
| दीर्घकालिक स्थिरता | ±0.1% F.S./Year ((सामान्य) ±0.2% F.S./Year ((अधिकतम) |
| शून्य बिंदु तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| पूर्ण पैमाने पर तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| आवृत्ति प्रतिक्रिया | 2.4Khz |
| मुआवजा तापमान | 0-70oC ((≤10mpa, अनुकूलन योग्य) |
| परिचालन तापमान | -20°C से 150°C |
| भंडारण तापमान | -40°C से 120°C |
| कंपन | 10g,55Hz ~ 2kHz |
| आवास सामग्री | 304, 316L |
| डायफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| विस्फोट प्रतिरोधी रेटिंग | ex ia IIC T6 Ga |
| सुरक्षा रेटिंग | IP65 |
| ओ-रिंग सील | फ्लोरो रबर |
| वजन | ~0.4kg |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
| 4~20mA | 12~30 वीडीसी | 2/3/4 तार |
| 0~10/20mA | 3 तार |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5 वीडीसी | |
| RS485 संचार प्रोटोकॉल | 3.6~30V / बैटरी | 4 तार |
| आदेश देने की युक्तियाँ |
1उत्पादों का चयन करते समय, कृपया सुनिश्चित करें कि परीक्षण किए जा रहे उत्पाद के संपर्क भाग के साथ मिडिया संगत है।
2आदेश देते समय, कृपया ध्यान दें कि विस्फोट-सबूत उत्पादों में डिजिटल डिस्प्ले शामिल नहीं है।
3एलसीडी या एलईडी डिस्प्ले हेड के साथ ट्रांसमीटर का ऑर्डर करते समय, ट्रांसमीटर की बिजली की आपूर्ति 20 वीडीसी से कम नहीं होनी चाहिए।
4उत्पाद के विश्वसनीय संचालन को सुनिश्चित करने के लिए,यह अनुशंसा की जाती है कि उपयोगकर्ता साइट पर बिजली सुरक्षा उपकरण स्थापित करें और सुनिश्चित करें कि उत्पाद और बिजली की आपूर्ति विश्वसनीय रूप से ग्राउंड हैं.
5केबल के बिना डिफ़ॉल्ट, जैसे कि पॉलीइथिलीन केबल सामग्री के लिए डिफ़ॉल्ट की आवश्यकता, यदि आपको एक अलग केबल सामग्री की आवश्यकता है, तो कृपया आदेश में इंगित करें।
6. विशेष आवश्यकताओं के मामले में जैसे कि मजबूत कंपन, तत्काल प्रभाव, मजबूत विद्युत चुम्बकीय या रेडियो आवृत्ति हस्तक्षेप, कृपया हमें सूचित करें और आदेश में इंगित करें.
| आदेश मार्गदर्शिका | ||||||||
| BP93420XX | दबाव ट्रांसमीटर | |||||||
| कोड | रूपरेखा निर्माण | |||||||
| आईबी | सामान्य दबाव ट्रांसमीटर | नवम | डिस्प्ले दबाव ट्रांसमीटर | |||||
| आईई | झटके प्रतिरोधी विमानन दबाव ट्रांसमीटर | IIC/III | औद्योगिक जनरल/ डिस्प्ले प्रेशर ट्रांसमीटर | |||||
| यदि | नमी प्रतिरोधी दबाव ट्रांसमीटर | IIE/IIIE | सामान्य/डिस्प्ले दबाव ट्रांसमीटर | |||||
| IN | एयर कंडीशनिंग विशेष दबाव ट्रांसमीटर | |||||||
| आईसी | उच्च तापमान दबाव ट्रांसमीटर | |||||||
| आईक्यू/आईक्यूटी | बड़ा डायाफ्राम/उच्च तापमान दबाव ट्रांसमीटर | |||||||
| माप सीमा | -0.1. . .0~001...100 एमपीए | |||||||
| (0-X) Kpa या MPa | X: वास्तविक माप सीमा दर्शाता है | |||||||
| कोड | विद्युत आपूर्ति | |||||||
| डी1 | 24 वीडीसी | |||||||
| डी2 | 5 वीडीसी | |||||||
| डी3 | अन्य | |||||||
| कोड | आउटपुट सिग्नल | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5 वीडीसी | S6 | 0~10 वीडीसी | |||||
| S3 | 0~5 वीडीसी | S7 | 0.5~4.5 वीडीसी | |||||
| S4 | 0~10mADC | |||||||
| कोड | दबाव कनेक्शन | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | अन्य | |||||||
| कोड | विद्युत कनेक्शन | |||||||
| बी1 | हर्शमैन | |||||||
| बी2 | पीजी7 प्लग | |||||||
| B3 | सीलबंद केबल आउटपुट | |||||||
| B4 | 2088 औद्योगिक आवरण | |||||||
| बी5 | 2088 डिस्प्ले के साथ औद्योगिक आवरण | |||||||
| B6 | अन्य | |||||||
| कोड | दबाव प्रकार | |||||||
| जी | गेज दबाव | |||||||
| ए | पूर्ण दबाव | |||||||
| एस | सीलबंद संदर्भ दबाव | |||||||
