स्टेनलेस स्टील संरचना के साथ 12-32VDC उच्च तापमान औद्योगिक दबाव सेंसर
Product Details
| मॉडल नं.: | BP93420-IC | दबाव सीमा: | -100KPA-0-10kpa-60Mpa |
|---|---|---|---|
| आउटपुट: | 4-20mA | शक्ति: | 12-32वीडीसी |
| दबाव प्रकार: | गेज दबाव, निरपेक्ष दबाव, सीलबंद | संरचना का प्रकार: | औद्योगिक दबाव सेंसर ट्रांसमीटर |
| मापने का माध्यम: | तरल, गैस | सटीकता ग्रेड: | 0.5% |
| धागा: | जी1/4 ओईएम | अनुकूलन: | ओईएम और ओडीएम |
| प्रमुखता देना |
स्टेनलेस स्टील औद्योगिक दबाव सेंसर,12-32 वीडीसी औद्योगिक दबाव सेंसर,उच्च तापमान औद्योगिक दबाव सेंसर |
||
Product Description

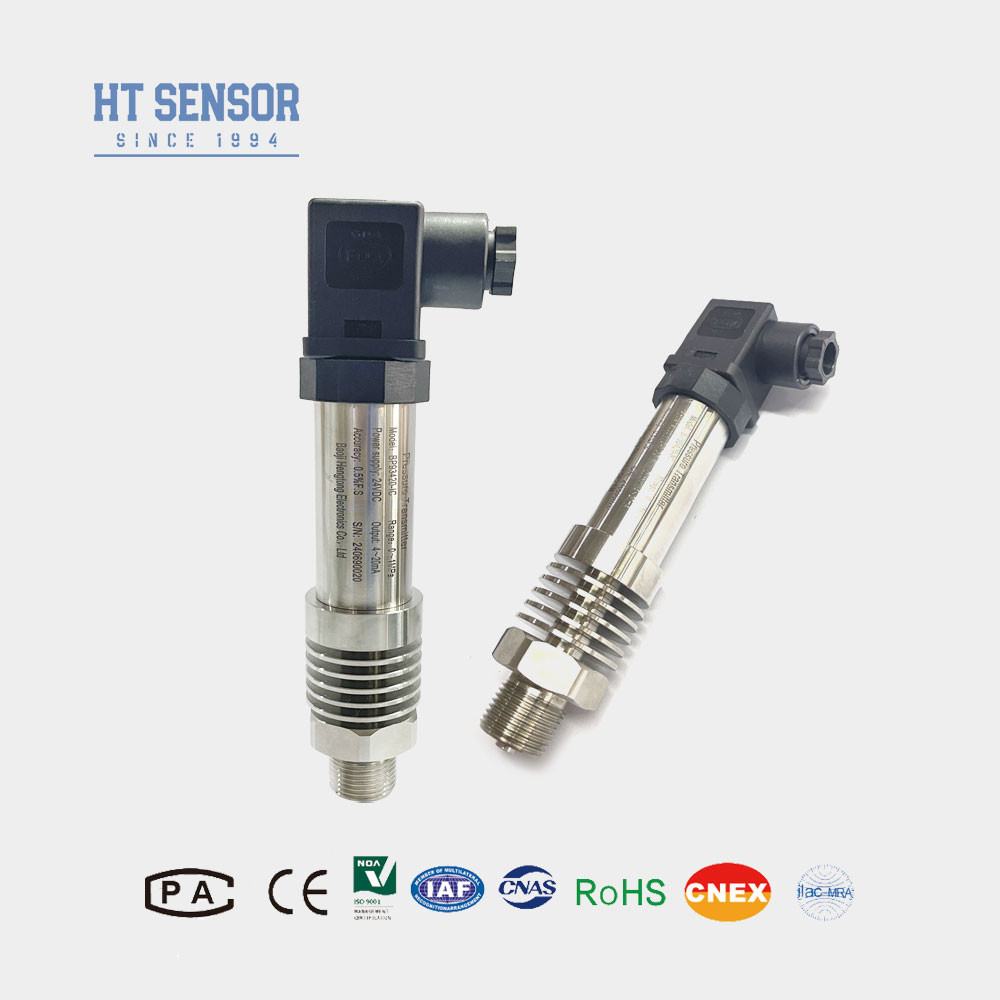

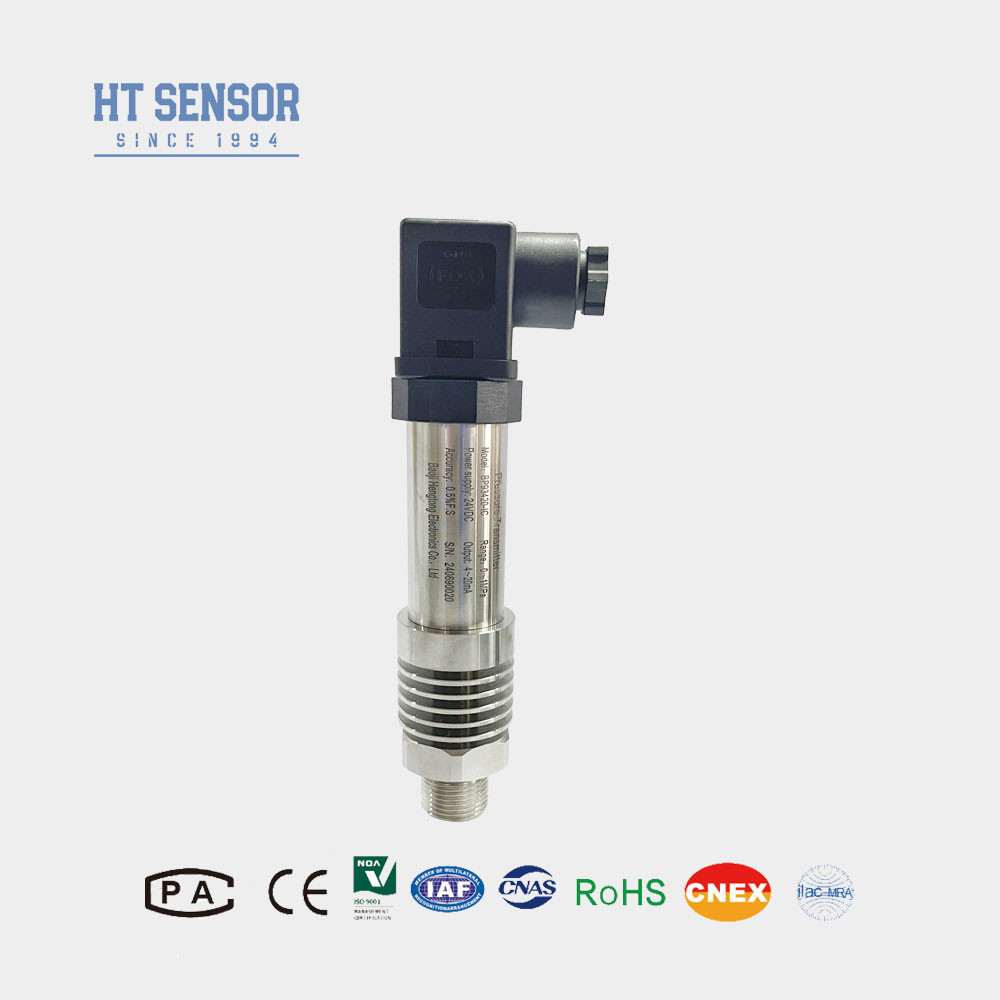

स्टेनलेस स्टील संरचना के साथ उच्च तापमान औद्योगिक दबाव सेंसर
BP93420IC औद्योगिक दबाव सेंसर
औद्योगिक दबाव सेंसर का परिचय:
BP93420-IC एक उच्च तापमान औद्योगिक दबाव सेंसर ट्रांसमीटर है, जो हमारे HT19 श्रृंखला सिलिकॉन दबाव अलगाव तेल से भरे कोर का उपयोग प्राथमिक माप तत्व के रूप में करता है।सेंसर प्रभावी रूप से एक समर्पित गर्मी अपव्यय संरचना ट्रांसमीटर में एकीकृत के माध्यम से मापा माध्यम के दबाव को पकड़ता है, उत्पाद के दबाव पर उच्च तापमान के प्रभाव को कम करता है। यह विशेष डिजाइन इसे उच्च तापमान वाले वातावरण के लिए उपयुक्त बनाता है,इसे तापमान में उतार-चढ़ाव या उच्च परिस्थितियों में काम करने वाले अनुप्रयोगों के लिए आदर्श बनानाइसका व्यापक रूप से औद्योगिक प्रक्रियाओं और प्रणालियों में उपयोग किया जाता है जहां उच्च तापमान के वातावरण में भी सटीक और विश्वसनीय दबाव माप आवश्यक हैं।
उत्पाद की विशेषताएंऔद्योगिक दबाव सेंसर के लिएः
- 1- व्यापक माप सीमा, स्टेनलेस स्टील संरचना, विविध दबाव इंटरफ़ेस रूप।
- 2. IP65 सुरक्षा रेटिंग स्टेनलेस स्टील संरचना।
- 3.उच्च परिशुद्धता, सभी स्टेनलेस स्टील संरचना।
- 4उच्च तापमान वाले वातावरण में तरल पदार्थों का मानव मापन।
आवेदनऔद्योगिक दबाव सेंसर के लिएः
- 1316L स्टेनलेस स्टील का उपयोग करके गैर संक्षारक गैसों और तरल पदार्थों के दबाव माप।
- 2समुद्री और विमानन उद्योगों में लागू होता है।
- 3. पेट्रोलियम, रासायनिक, धातु विज्ञान, बिजली उत्पादन और जल विज्ञान जैसी औद्योगिक प्रक्रियाओं में कार्यरत है।
- 4हाइड्रोलिक और वायवीय नियंत्रण प्रणालियों में प्रयोग किया जाता है।
| औद्योगिक दबाव ट्रांसमीटर सेंसर के प्रदर्शन मापदंड | |
| माप सीमा | -100kPa... 0kPa ~ 10kPa... 60MPa |
| दबाव प्रकार | गेज दबाव, पूर्ण दबाव, सील दबाव |
| अतिभार | नामित सीमा का ≤ 1.5 गुना |
| सटीकता @ 25oC | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति | 0.1% एफएस |
| हिस्टेरिसिस | 0.1% एफएस |
| दीर्घकालिक स्थिरता | ±0.1%F.S./Year (सामान्य) ±0.2%F.S./Year (अधिकतम) |
| शून्य बिंदु तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| पूर्ण पैमाने पर तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| आवृत्ति प्रतिक्रिया | 2.4Khz |
| मुआवजा तापमान | 0-70oC ((≤10mpa, अनुकूलन योग्य) |
| परिचालन तापमान | -20°C से 150°C |
| भंडारण तापमान | -40°C से 120°C |
| कंपन | 10g,55Hz ~ 2kHz |
| आवास सामग्री | 304 या 316L |
| डायफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| विस्फोट प्रतिरोधी रेटिंग | ex ia IIC T6 Ga |
| सुरक्षा रेटिंग | IP65 |
| वजन | ~0.4kg |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
| 4~20mA | 12~30 वीडीसी | 2/3/4 तार |
| 0~10/20mA | 3 तार |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5 वीडीसी | |
| RS485 | 3.6~30V | 4 तार |
| आदेश देने की युक्तियाँ |
1उत्पाद का चयन करते समय, कृपया सुनिश्चित करें कि परीक्षण के तहत माध्यम उत्पाद के संपर्क भाग के साथ संगत है।
2आदेश देते समय, कृपया ध्यान दें कि विस्फोट-सबूत उत्पादों में डिजिटल डिस्प्ले शामिल नहीं है।
3एलसीडी या एलईडी डिस्प्ले हेड के साथ ट्रांसमीटर का ऑर्डर करते समय, ट्रांसमीटर की पावर सप्लाई 20 वीडीसी से कम नहीं होनी चाहिए।
4उत्पाद के विश्वसनीय संचालन को सुनिश्चित करने के लिए,यह अनुशंसा की जाती है कि उपयोगकर्ता साइट पर बिजली सुरक्षा उपकरण स्थापित करें और सुनिश्चित करें कि उत्पाद और बिजली की आपूर्ति विश्वसनीय रूप से ग्राउंड हैं.
5फ्लोरीन रबर ओ-रिंग के लिए नामित ऑपरेटिंग तापमान सीमा - 20 °C ~ 250 °C. जब ऑपरेटिंग तापमान -20 °C से नीचे गिर जाता है, तो EPDM O- प्रकार की सीलिंग रिंगों का चयन किया जाना चाहिए।
6. केबल डिफ़ॉल्ट केबल के साथ नहीं आता है। यदि आपको केबल की आवश्यकता है, तो तीन सामग्री चुनने के लिए हैं। यदि कोई विशिष्ट निर्देश नहीं दिए गए हैं, तो आप केबल के साथ आ सकते हैं।पॉलीइथिलीन केबल सामग्री का प्रयोग डिफ़ॉल्ट रूप से किया जाएगायदि विभिन्न केबल सामग्री की आवश्यकता है, तो कृपया अपने आदेश फॉर्म में बताएं।
7विशेष आवश्यकताओं के मामले में जैसे कि मजबूत कंपन, तत्काल प्रभाव, मजबूत विद्युत चुम्बकीय या रेडियो आवृत्ति हस्तक्षेप, कृपया हमें सूचित करें और अपने आदेश में इंगित करें।
| आदेश मार्गदर्शिका | ||||||||
| BP93420XX | दबाव ट्रांसमीटर | |||||||
| कोड | रूपरेखा निर्माण | |||||||
| आईबी | सामान्य दबाव ट्रांसमीटर | नवम | डिस्प्ले दबाव ट्रांसमीटर | |||||
| आईई | झटके प्रतिरोधी विमानन दबाव ट्रांसमीटर | IIC/III | औद्योगिक जनरल/ डिस्प्ले प्रेशर ट्रांसमीटर | |||||
| यदि | नमी प्रतिरोधी दबाव ट्रांसमीटर | IIE/IIIE | सामान्य/डिस्प्ले दबाव ट्रांसमीटर | |||||
| IN | एयर कंडीशनिंग विशेष दबाव ट्रांसमीटर | |||||||
| आईसी | उच्च तापमान दबाव ट्रांसमीटर | |||||||
| आईक्यू/आईक्यूटी | बड़ा डायाफ्राम/उच्च तापमान दबाव ट्रांसमीटर | |||||||
| माप सीमा | -0.1. . .0~001...100 एमपीए | |||||||
| (0-X) Kpa या MPa | X: वास्तविक माप सीमा दर्शाता है | |||||||
| कोड | विद्युत आपूर्ति | |||||||
| डी1 | 24 वीडीसी | |||||||
| डी2 | 5 वीडीसी | |||||||
| डी3 | अन्य | |||||||
| कोड | आउटपुट सिग्नल | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5 वीडीसी | S6 | 0~10 वीडीसी | |||||
| S3 | 0~5 वीडीसी | S7 | 0.5~4.5 वीडीसी | |||||
| S4 | 0~10mADC | |||||||
| कोड | दबाव कनेक्शन | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | अन्य | |||||||
| कोड | विद्युत कनेक्शन | |||||||
| बी1 | हर्शमैन | |||||||
| बी2 | पीजी7 प्लग | |||||||
| B3 | सीलबंद केबल आउटपुट | |||||||
| B4 | 2088 औद्योगिक आवरण | |||||||
| बी5 | 2088 डिस्प्ले के साथ औद्योगिक आवरण | |||||||
| B6 | अन्य | |||||||
| कोड | दबाव प्रकार | |||||||
| जी | गेज दबाव | |||||||
| ए | पूर्ण दबाव | |||||||
| एस | सीलबंद संदर्भ दबाव | |||||||
