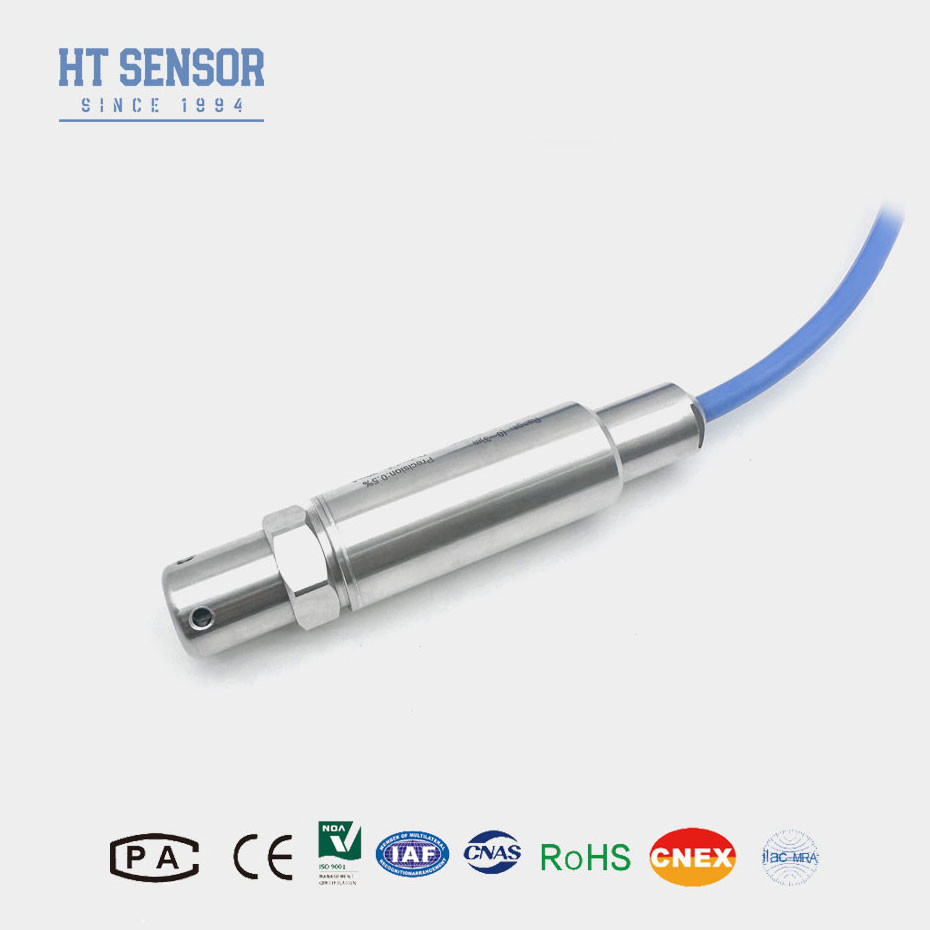

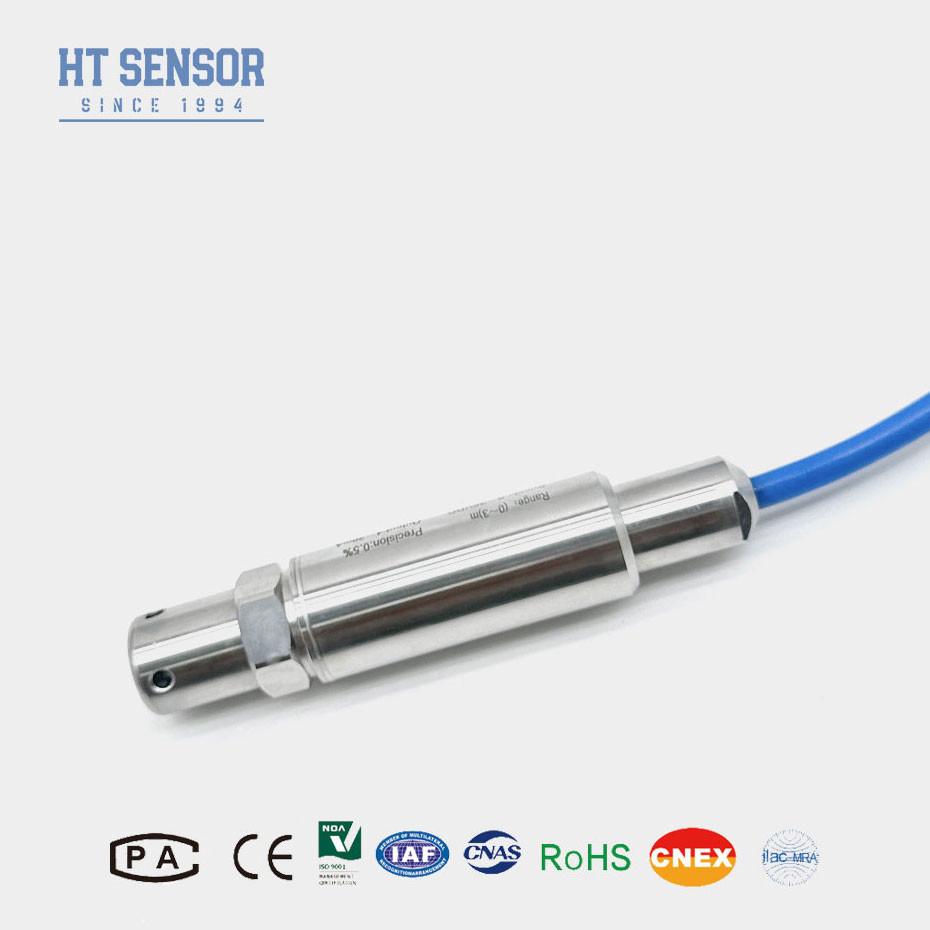

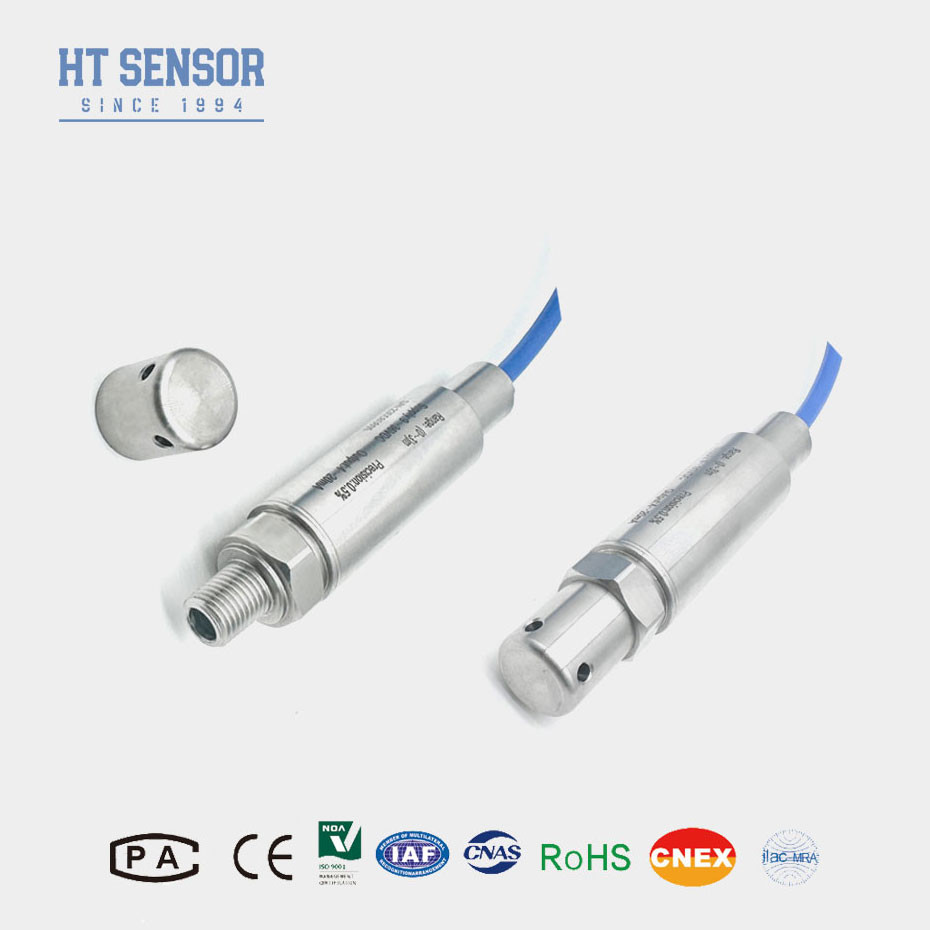

स्टेनलेस स्टील 4-20mA BH93420-I श्रृंखला हाइड्रोस्टैटिक स्तर ट्रांसमीटर
Product Details
| मॉडल नं.: | BH93420-I | आउटपुट फॉर्म: | 4-20mA या RS485 |
|---|---|---|---|
| आईपी रेटिंग: | IP68 | सटीकता: | ≤±0.5%F.S |
| डायाफ्राम सामग्री: | 316L स्टेनलेस स्टील | शुद्ध भारित: | 0.3 किलोग्राम बिना केबल के |
| परिवहन पैकेज: | कार्टून | उत्पत्ति: | शान शी |
| एचएस कोड: | 90261000 | आपूर्ति की क्षमता: | 1000-3000 |
| स्थापना का प्रकार: | सबमर्सिबल प्रकार | उत्पादन प्रक्रिया: | विसारित सिलिकॉन सेंसर |
| जांच प्रकार: | जांच प्रकार | ||
| प्रमुखता देना |
4-20mA हाइड्रोस्टैटिक लेवल ट्रांसमीटर,स्टेनलेस स्टील हाइड्रोस्टैटिक लेवल ट्रांसमीटर,BH93420-I सीरीज हाइड्रोस्टैटिक लेवल ट्रांसमीटर |
||
Product Description
BH93420-Iहाइड्रोस्टैटिक लेवल ट्रांसमीटर
परिचयहाइड्रोस्टैटिक लेवल ट्रांसमीटर:
BH93420-मैंहाइड्रोस्टैटिक लेवल ट्रांसमीटर को विभिन्न प्रकार के तरल अनुप्रयोगों में सटीक और विश्वसनीय स्तर माप के लिए डिज़ाइन किया गया है। submersible level sensors offer the best price performance ratio in the industry by utilizing the latest in MEMs piezo-resistive technology using corrosion resistance 316L stainless steel (Hastelloy C276 optional). यह डुबकी दबाव ट्रांसड्यूसर इनडोर और आउटडोर अनुप्रयोगों के लिए स्तर निगरानी के लिए एक उत्कृष्ट समाधान है।
हाइड्रोस्टैटिक लेवल ट्रांसमीटरविभिन्न अनुप्रयोगों में सटीक स्तर माप के लिए एक बहुमुखी और विश्वसनीय समाधान है। इसका मजबूत निर्माण और उन्नत प्रौद्योगिकी दीर्घकालिक प्रदर्शन और न्यूनतम रखरखाव सुनिश्चित करती है
उत्पाद की विशेषताएं
1.अंकीय तापमान मुआवजाः व्यापक तापमान सीमा में सटीक माप।
2माप सीमाः 0-1 मीटर से 0-200 मीटर H2O तक की सीमा में उपलब्ध है।
3आउटपुट सिग्नलः 4-20mA, 0-5VDC, या डिजिटल आउटपुट (RS485, Modbus)
4सटीकताः सटीक स्तर माप के लिए ± 0.1% एफएस।
5सामग्रीः संक्षारण प्रतिरोध के लिए स्टेनलेस स्टील आवास।
अनुप्रयोग:
* तरल स्तर टैंक
* पेट्रोल और डीजल ईंधन टैंक
* अपशिष्ट जल नहरें
* भूजल स्तर का मापन
प्रदर्शन पैरामीटरः
| माप सीमा | 0~10m...400mH2O |
| अतिभार | ≤ 2 X नामित सीमा |
| सटीकता @ 25oC | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति | ±0.03% (सामान्य) ±0.05% एफएस (अधिकतम) |
| हिस्टेरिसिस | ±0.03% (सामान्य) ±0.05% एफएस (अधिकतम) |
| दीर्घकालिक स्थिरता | ± 0.2% एफ.एस./वर्ष (अधिकतम) |
| शून्य बिंदु तापमान विचलन | ±1.5%F.S. (सामान्य) ±2%F.S. (अधिकतम) |
| पूर्ण पैमाने पर तापमान विचलन | ±1.5%F.Sr ((टाइप) ± 2% एफ.एस. (अधिकतम) |
| मुआवजा तापमान | 0-50oC (0-1m. 0-2m) ); 0-70oC |
| परिचालन तापमान | -20 से 80oC |
| भंडारण तापमान | -30 से 100 डिग्री सेल्सियस |
| कंपन | 10g,55Hz ~ 2kHz |
| आवास सामग्री | 1Cr18Ni9Ti |
| डायफ्राम सामग्री | 316L स्टेनलेस स्टील |
| इन्सुलेशन प्रतिरोध | >=100MΩ@100VDC |
| विस्फोट प्रतिरोधी रेटिंग | ExiaIICT6 |
| सुरक्षा रेटिंग | IP67, IP68 |
| ओ-रिंग सील | फ्लोरो रबर |
| वजन | ~0.3 किलोग्राम (बिना केबल) |
| केबल सामग्री | पॉलीएथिलीन, पॉलीयूरेथेन |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
| 4~20mA | 12~30 वीडीसी | 2/3/4 तार |
| 0~10/20mA | 3 तार |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5 वीडीसी | |
| RS485 संचार प्रोटोकॉल | 3.6~30V / बैटरी | 4 तार |
आदेश देने के लिए टिप्सः
विसारित सिलिकॉन दबाव ट्रांसमीटर खरीदने पर विचार करते समय, यह सुनिश्चित करने के लिए कई कारकों का मूल्यांकन करना महत्वपूर्ण है कि चयनित उत्पाद आपके विशिष्ट अनुप्रयोग आवश्यकताओं को पूरा करता है।नीचे आदेश प्रक्रिया के माध्यम से आपकी सहायता करने के लिए एक व्यापक गाइड है
1कृपया सुनिश्चित करें कि मापा गया माध्यम चयन के दौरान उत्पाद के संपर्क में आने वाले घटकों के साथ संगत हो।
2मापे जाने वाले माध्यम का घनत्व निर्दिष्ट किया जाना चाहिए।
3विद्युत चुम्बकीय या रेडियो आवृत्ति हस्तक्षेप के मामले में, कृपया हमारी कंपनी को विवरण प्रदान करें और इसे आदेश में इंगित करें।
4उत्पाद के विश्वसनीय संचालन को सुनिश्चित करने के लिए, उपयोगकर्ताओं को साइट पर बिजली सुरक्षा उपकरण स्थापित करने और उत्पाद और बिजली की आपूर्ति को विश्वसनीय रूप से ग्राउंड करने की सिफारिश की जाती है।
5सामग्री संगतता
आवास और केबल सामग्रीः सुनिश्चित करें कि ट्रांसमीटर में प्रयुक्त सामग्री (जैसे, स्टेनलेस स्टील, पीवीसी, पीटीएफई) मापे जा रहे तरल पदार्थ के साथ संगत हैं,विशेष रूप से यदि संक्षारक या आक्रामक पदार्थों के साथ काम करना.
| आदेश मार्गदर्शक: | ||||||||
| BH93420 | कोड | रूपरेखा निर्माण | ||||||
| मैं | दबाव ट्रांसमीटर | |||||||
| माप सीमा | 0~10m...400mH2O | |||||||
| कोड | विद्युत आपूर्ति | |||||||
| डी1 | 24 वीडीसी | |||||||
| डी2 | 5 वीडीसी | |||||||
| डी3 | अन्य | |||||||
| कोड | आउटपुट सिग्नल | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5 वीडीसी | S6 | 0~10 वीडीसी | |||||
| S3 | 0~5 वीडीसी | S7 | 0.5~4.5 वीडीसी | |||||
| S4 | 0~10mADC | S8 | RS485 | |||||
| कोड | दबाव प्रकार | |||||||
| जी | गेज दबाव | |||||||
| ए | पूर्ण दबाव | |||||||
| एस | सीलबंद संदर्भ दबाव | |||||||
| कोड | सामग्री | |||||||
| 01 | 304 स्टेनलेस स्टील | |||||||
| 02 | 316L स्टेनलेस स्टील | |||||||
| कोड | केबल सामग्री | |||||||
| C1 | पीई | |||||||
| C2 | पीयू | |||||||
अक्सर पूछे जाने वाले प्रश्न:
1विसारित सिलिकॉन पनडुब्बी स्तर ट्रांसमीटर क्या है?
एक विसारित सिलिकॉन डुबकी स्तर ट्रांसमीटर एक उपकरण है जिसका उपयोग सेंसर को तरल में डुबोकर तरल स्तर को मापने के लिए किया जाता है।यह हाइड्रोस्टैटिक दबाव के आधार पर सटीक और विश्वसनीय माप प्रदान करने के लिए फैल सिलिकॉन प्रौद्योगिकी का उपयोग करता है.
2विसारित सिलिकॉन पनडुब्बी स्तर ट्रांसमीटर कैसे काम करता है?
ट्रांसमीटर सेंसर के ऊपर तरल स्तंभ द्वारा प्रयुक्त हाइड्रोस्टैटिक दबाव को मापता है। इस दबाव को विद्युत संकेत में परिवर्तित किया जाता है,जिसे फिर तरल स्तर निर्धारित करने के लिए संसाधित किया जाता है.
3इस प्रकार के ट्रांसमीटर की मुख्य विशेषताएं क्या हैं?
उच्च सटीकता
मजबूत निर्माण
तापमान मुआवजा
दीर्घकालिक स्थिरता
आसान स्थापना
4इन ट्रांसमीटरों के निर्माण में किन सामग्रियों का प्रयोग किया जाता है?
वे आमतौर पर कठोर वातावरण और आक्रामक तरल पदार्थों का सामना करने के लिए स्टेनलेस स्टील या अन्य संक्षारण प्रतिरोधी सामग्रियों से बने होते हैं।
5मैं एक विसारित सिलिकॉन पनडुब्बी स्तर ट्रांसमीटर कैसे स्थापित करूं?
स्थापना सरल हैः सेंसर को केवल मापने के लिए तरल पदार्थ में डुबोया जाता है। ट्रांसमीटर को अपने विद्युत आउटपुट के माध्यम से एक निगरानी प्रणाली या नियंत्रक से जोड़ा जाता है।
6कौन से आउटपुट सिग्नल उपलब्ध हैं?
सामान्य आउटपुट सिग्नल में 4-20mA, 0-5VDC, और RS485 और Modbus जैसे डिजिटल आउटपुट शामिल हैं।
