| उत्पत्ति के प्लेस: | बाओजी, चीन |
|---|---|
| ब्रांड नाम: | HT SENSOR |
| प्रमाणन: | ISO9001 |
| मॉडल संख्या: | बीपी93420-IIIF |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | मानक निर्यात पैकेज |
| प्रसव के समय: | 5 से 8 कार्यदिवस |
| भुगतान शर्तें: | वेस्टर्न यूनियन, एल / सी, टी / टी |
| आपूर्ति की क्षमता: | 5000 पीसीएस/माह |
| मॉडल नं.: | बीपी93420-IIIF | विद्युत आपूर्ति: | 24 वीडीसी |
|---|---|---|---|
| आउटपुट: | 4-20mA RS485 या हार्ट | दबाव प्रकार: | गेज दबाव, निरपेक्ष, सीलबंद |
| रेंज: | 0-35kpa~20Mpa | संरचना का प्रकार: | फ्लश डायाफ्राम ट्रांसमीटर |
| मापने का माध्यम: | उच्च तापमान तरल या हवा | सटीकता ग्रेड: | 0.5% |
| समतल: | DN25-DN50 और इसी प्रकार | अनुकूलन: | हाँ |
| प्रमुखता देना: | 4-20mA दबाव ट्रांसमीटर,DN25 फ्लैंज दबाव ट्रांसमीटर,उच्च तापमान दबाव ट्रांसमीटर |
||
परिचयऔद्योगिक दबाव सेंसर ट्रांसमीटर:

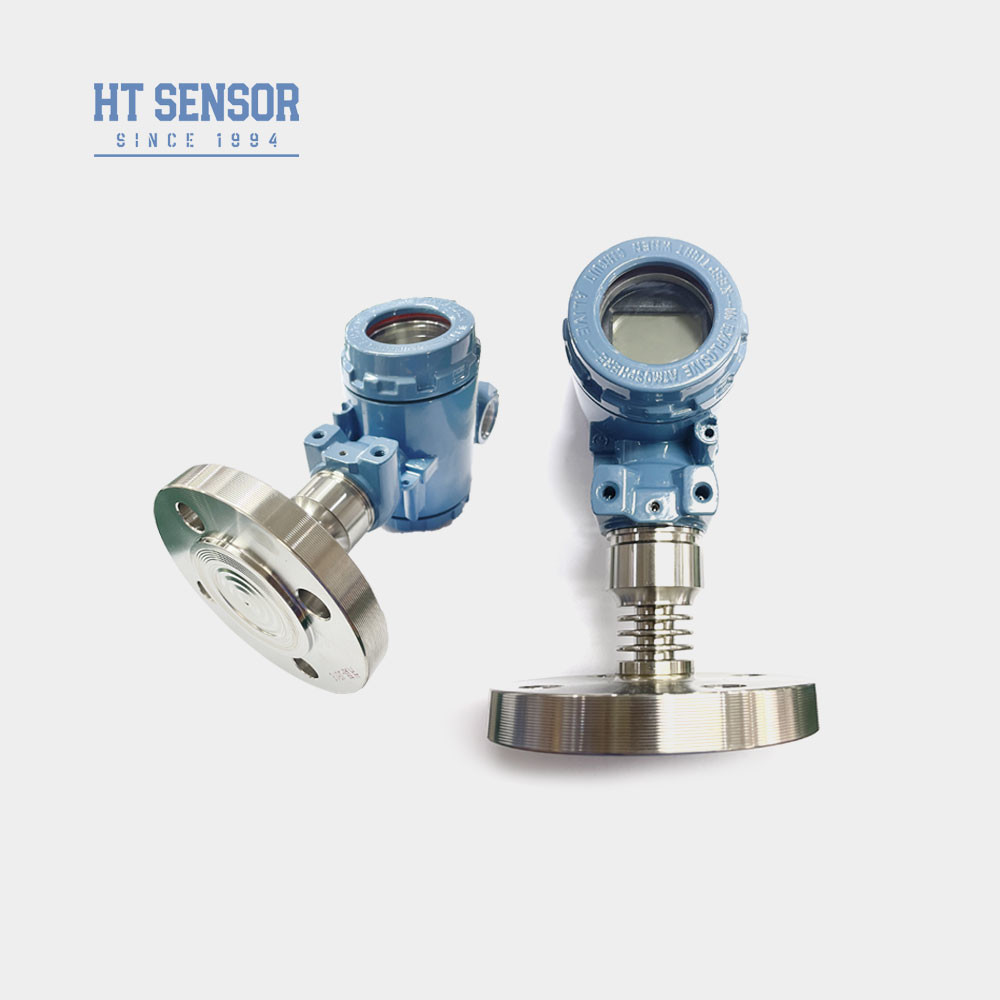

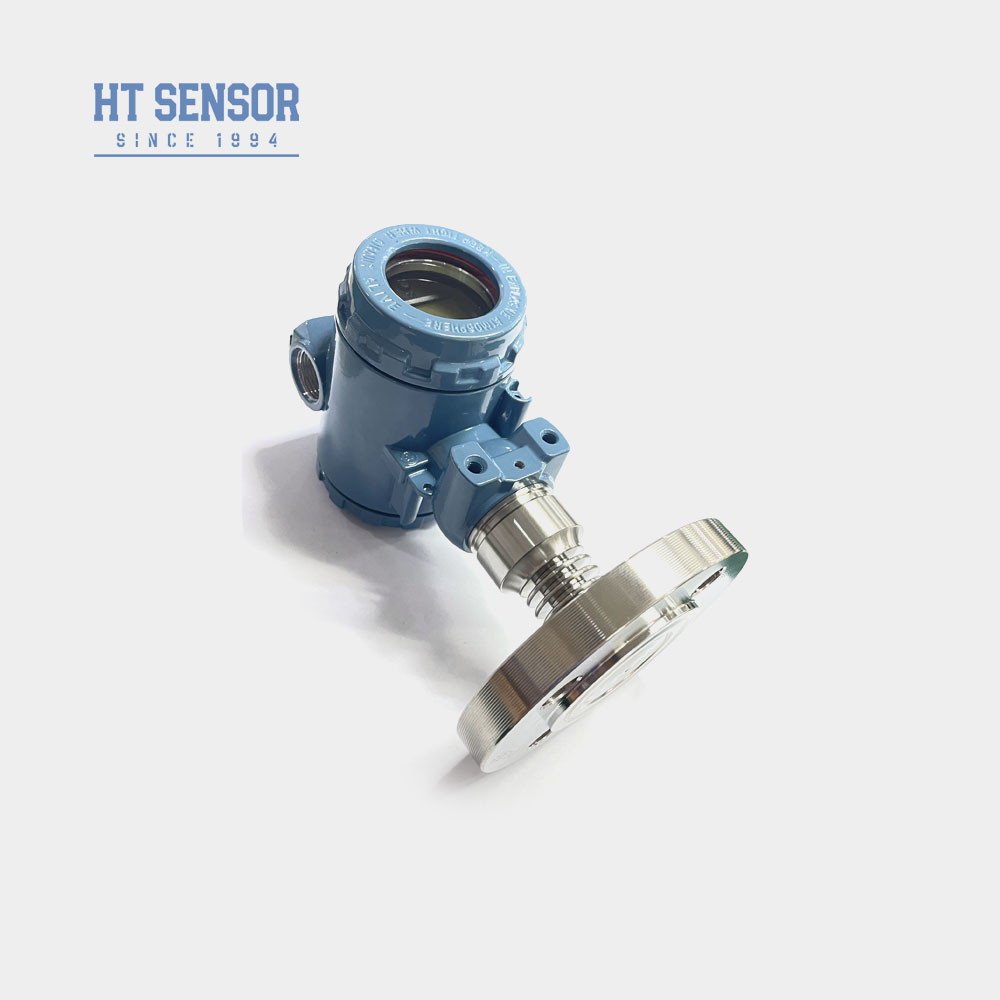

BP93420-III उच्च तापमान दबाव ट्रांसमीटर सिग्नल सेंसर घटक के रूप में HT श्रृंखला सिलिकॉन प्रतिरोधी फिल्म तेल से भरे कोर का उपयोग करता है।इसकी प्रक्रिया कनेक्शन एक 316L अलगाव व्यासपीठ और मिलान flange के प्रत्यक्ष वेल्डिंग शामिल है, सटीक दबाव माप सुनिश्चित करता है। अनुकूलित हीट सिंक उच्च तापमान वातावरण के लिए अनुकूलित करने के लिए बनाया गया है।सिग्नल प्रोसेसिंग सर्किट सेंसर सिग्नल को एक मानक आउटपुट सिग्नल में परिवर्तित करता है (4-20mA)ट्रांसमीटर के स्थिर और विश्वसनीय प्रदर्शन को सुनिश्चित करने के लिए घटकों, अर्ध-तैयार उत्पादों और तैयार उत्पादों की कठोर परीक्षण और उम्र बढ़ने की जांच की गई है।
| के प्रदर्शन मापदंडोंऔद्योगिक दबाव सेंसर ट्रांसमीटर | |
| माप सीमा | -100kPa... 0kPa ️ 35kPa... 20MPa |
| दबाव प्रकार | गेज दबाव, पूर्ण दबाव, सील दबाव |
| अतिभार | नामित सीमा का ≤ 1.5 गुना |
| सटीकता @ 25°C | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति और हाइस्टेरिसिस | 0.02% एफ.एस. (सामान्य) 0.05% एफ.एस. (अधिकतम) |
| दीर्घकालिक स्थिरता | ±0.1%F.S./Year (सामान्य) ±0.2%F.S./Year (अधिकतम) |
| शून्य बिंदु तापमान विचलन | ±0.02%F.S/°C ((≤100KPa) ±0.01%F.S/°C ((>100KPa) |
| पूर्ण पैमाने पर तापमान विचलन | ±0.02%F.S/°C ((≤100KPa) ±0.01%F.S/°C ((>100KPa) |
| आवृत्ति प्रतिक्रिया | 2.4Khz |
| मुआवजा तापमान | 0-70°C ((≤10mpa, अनुकूलन योग्य) |
| परिचालन तापमान | -20°C~80°C |
| भंडारण तापमान | -40°C~120°C |
| कंपन | 10g,55 हर्ट्ज ️ 2kHz |
| आवास सामग्री | 304, 316L |
| डायफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| विस्फोट प्रतिरोधी रेटिंग | ex ia IIC T6 Ga |
| सुरक्षा रेटिंग | IP65 |
| ओ-रिंग सील | फ्लोरो रबर |
| वजन | ~4 किलो |
उत्पाद की विशेषताएंऔद्योगिक दबाव सेंसर ट्रांसमीटर:
आवेदनऔद्योगिक दबाव सेंसर ट्रांसमीटर:
| आउटपुट सिग्नलfऔद्योगिक दबाव सेंसर ट्रांसमीटर | आपूर्ति वोल्टेज | आउटपुट प्रकार |
| 4~20mA | 12~30 वीडीसी | 2/3/4 तार |
| 0~10/20mA | 3 तार |
|
| 0/1~5V | ||
| 0/1~10V |
| ऑर्डर टिप्सfऔद्योगिक दबाव ट्रांसमीटर |
| आदेश गाइडऔद्योगिक दबाव सेंसर ट्रांसमीटर | ||||||||
| BP93420XX | दबाव ट्रांसमीटर | |||||||
| कोड | रूपरेखा निर्माण | |||||||
| आईबी | सामान्य दबाव ट्रांसमीटर | नवम | डिस्प्ले दबाव ट्रांसमीटर | |||||
| आईई | झटके प्रतिरोधी विमानन दबाव ट्रांसमीटर | IIC/III | औद्योगिक जनरल/ डिस्प्ले प्रेशर ट्रांसमीटर | |||||
| यदि | नमी प्रतिरोधी दबाव ट्रांसमीटर | IIE/IIIE | सामान्य/डिस्प्ले दबाव ट्रांसमीटर | |||||
| IN | एयर कंडीशनिंग विशेष दबाव ट्रांसमीटर | |||||||
| आईसी | उच्च तापमान दबाव ट्रांसमीटर | |||||||
| आईक्यू/आईक्यूटी | बड़ा डायाफ्राम/उच्च तापमान दबाव ट्रांसमीटर | |||||||
| माप सीमा | -100kPa...0kPa ~ 35kPa...3.5MPa | |||||||
| (0-X) Kpa या MPa | X: वास्तविक माप सीमा दर्शाता है | |||||||
| कोड | विद्युत आपूर्ति | |||||||
| डी1 | 24 वीडीसी | |||||||
| डी2 | 5 वीडीसी | |||||||
| डी3 | अन्य | |||||||
| कोड | आउटपुट सिग्नल | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5 वीडीसी | S6 | 0~10 वीडीसी | |||||
| S3 | 0~5 वीडीसी | S7 | 0.5~4.5 वीडीसी | |||||
| S4 | 0~10mADC | |||||||
| कोड | दबाव कनेक्शन | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | अन्य | |||||||
| कोड | विद्युत कनेक्शन | |||||||
| बी1 | हर्शमैन | |||||||
| बी2 | पीजी7 प्लग | |||||||
| B3 | सीलबंद केबल आउटपुट | |||||||
| B4 | 2088 औद्योगिक आवरण | |||||||
| बी5 | 2088 डिस्प्ले के साथ औद्योगिक आवरण | |||||||
| B6 | अन्य | |||||||
| कोड | दबाव प्रकार | |||||||
| जी | गेज दबाव | |||||||
| ए | पूर्ण दबाव | |||||||
| एस | सीलबंद संदर्भ दबाव | |||||||
