औद्योगिक अनुप्रयोगों के लिए फ्लश डायफ्राम के साथ उच्च तापमान औद्योगिक दबाव ट्रांसमीटर
Product Details
| प्रतिरूप संख्या।: | बीपी93420-IIIF | बिजली की आपूर्ति: | 12-32वीडीसी(24वीडीसी) |
|---|---|---|---|
| आउटपुट: | 4-20mA RS485 डिस्प्ले के साथ | दबाव प्रकार: | गेज, निरपेक्ष, सीलबंद दबाव |
| श्रेणी: | 0-35kpa~20Mpa | संरचना प्रकार: | फ्लश डायफ्राम सेंसर ट्रांसमीटर |
| मापने का माध्यम: | उच्च तापमान तरल | सटीकता ग्रेड: | 0.5% |
| समतल: | DN25-DN50 -DN100 और इसी प्रकार | अनुकूलन: | OEM |
| प्रमुखता देना |
फ्लश डायाफ्राम दबाव ट्रांसमीटर,औद्योगिक अनुप्रयोग दबाव ट्रांसमीटर,उच्च तापमान दबाव ट्रांसमीटर |
||
Product Description

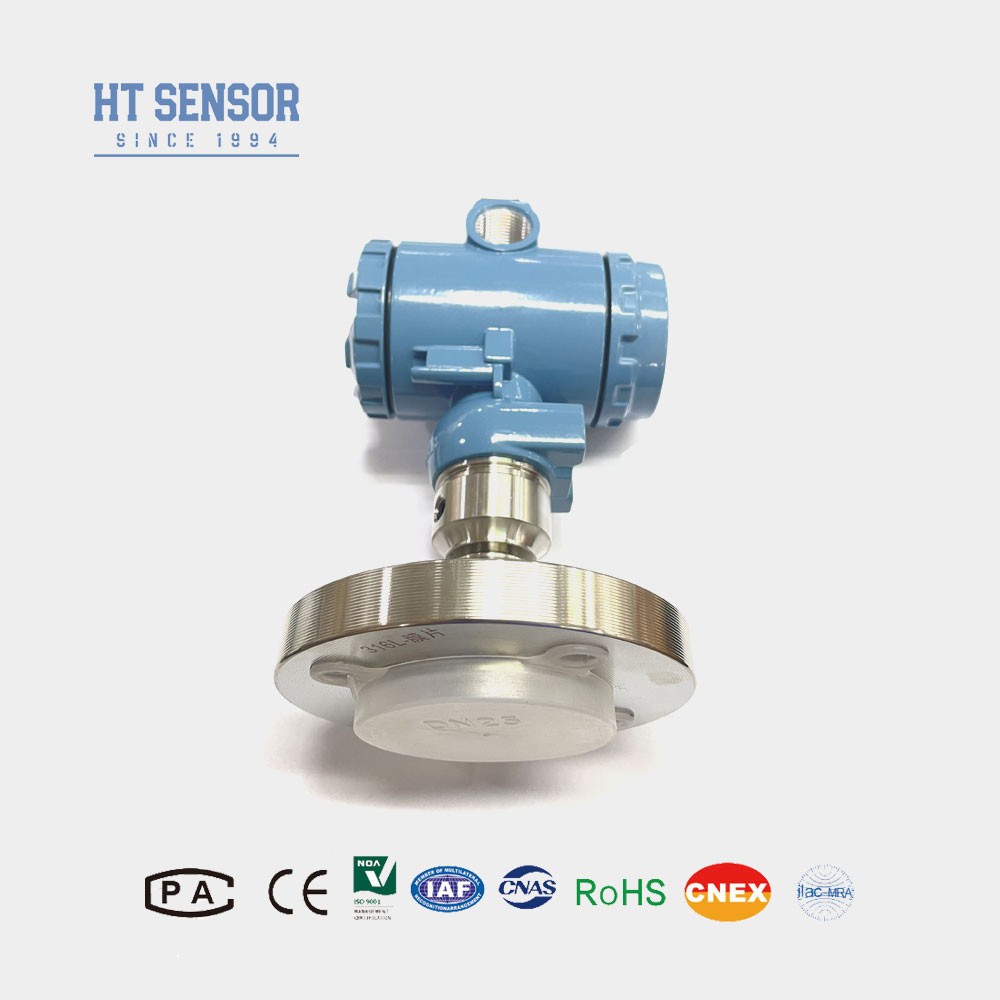

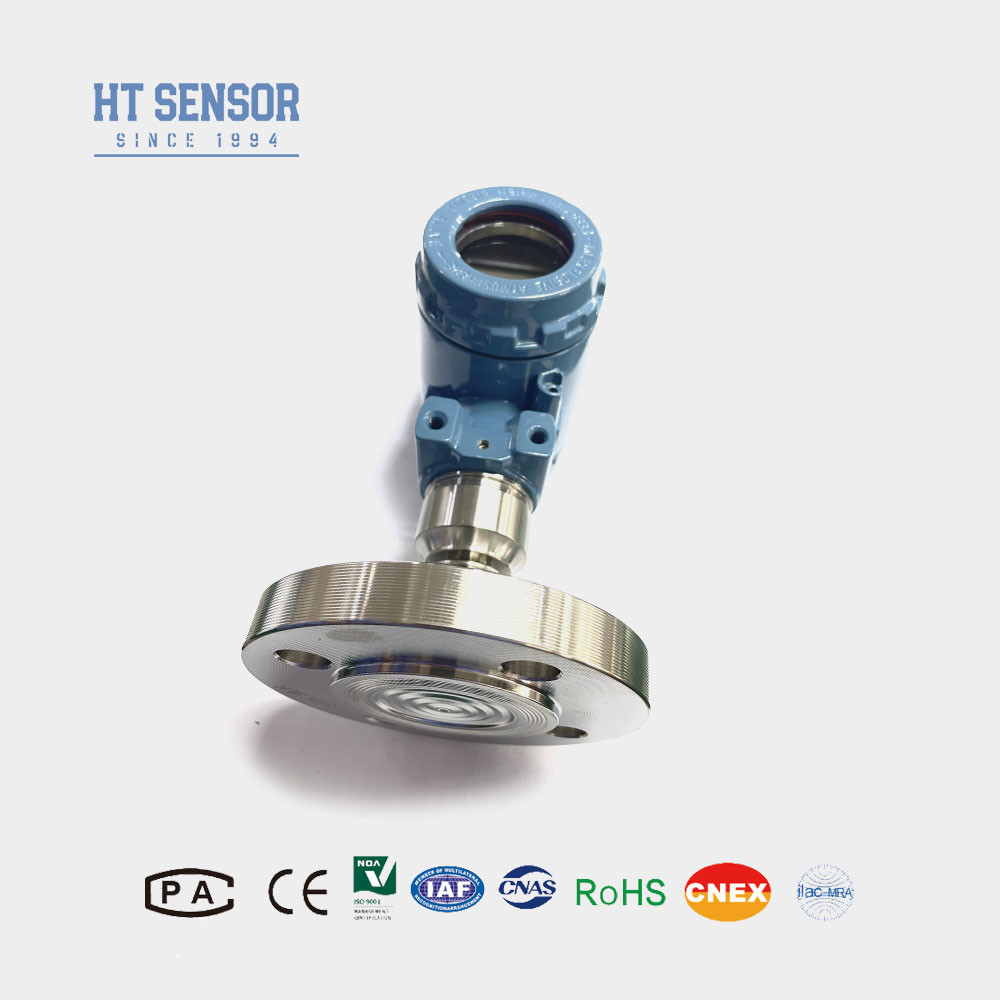

औद्योगिक अनुप्रयोगों के लिए फ्लश डायाफ्राम के साथ उच्च तापमान प्रेशर ट्रांसमीटर
BP93420-IIIF प्रेशर ट्रांसमीटर
का परिचयऔद्योगिक प्रेशर सेंसर ट्रांसमीटर:
BP93420-III उच्च तापमान प्रेशर ट्रांसमीटर सिग्नल मापने वाले तत्व के रूप में HT श्रृंखला सिलिकॉन प्रतिरोधक फिल्म तेल से भरे कोर का उपयोग करता है। इसकी प्रक्रिया कनेक्शन में 316L अलगाव डायाफ्राम और मिलान वाले फ्लैंज की सीधी वेल्डिंग शामिल है, जो सटीक दबाव माप सुनिश्चित करता है। अनुकूलित हीट सिंक को उच्च तापमान वाले वातावरण के अनुकूल होने के लिए डिज़ाइन किया गया है। स्टेनलेस स्टील के आवास के अंदर, सिग्नल प्रोसेसिंग सर्किट सेंसर सिग्नल को एक मानक आउटपुट सिग्नल (4-20mA) में परिवर्तित करता है। ट्रांसमीटर के स्थिर और विश्वसनीय प्रदर्शन की गारंटी के लिए घटकों, अर्ध-तैयार उत्पादों और तैयार उत्पादों का कठोर परीक्षण और एजिंग स्क्रीनिंग की गई है।
| के प्रदर्शन पैरामीटर औद्योगिक प्रेशर सेंसर ट्रांसमीटर | |
| मापने की सीमा | -100kPa…0kPa ～ 35kPa…20MPa |
| दबाव का प्रकार | गेज प्रेशर, एब्सोल्यूट प्रेशर, सीलबंद प्रेशर |
| ओवरलोड | ≤ रेटेड रेंज का 1.5 गुना |
| 25℃ पर सटीकता | ±0.25% (विशिष्ट) ±0.5% (अधिकतम) |
| दोहराव और हिस्टैरिसीस | 0.02%F.S(Typ.) 0.05%F.S(Max.) |
| दीर्घकालिक स्थिरता | ±0.1%F.S/वर्ष(Typ.) ±0.2%F.S/वर्ष(Max.) |
| शून्य बिंदु तापमान बहाव | ±0.02%F.S/℃(≤100KPa) ±0.01%F.S/℃(＞100KPa) |
| पूर्ण पैमाने पर तापमान बहाव | ±0.02%F.S/℃(≤100KPa) ±0.01%F.S/℃(＞100KPa) |
| आवृत्ति प्रतिक्रिया | 2.4Khz |
| मुआवजा तापमान | 0-70℃(≤10mpa, अनुकूलन योग्य) |
| ऑपरेटिंग तापमान | -20℃~80℃ |
| भंडारण तापमान | -40℃~120℃ |
| कंपन | 10g,55Hz ～ 2kHz |
| आवास सामग्री | 304,316L |
| डायाफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| विस्फोट-प्रूफ रेटिंग | Ex ia IIC T6 Ga |
| सुरक्षा रेटिंग | IP65 |
| ओ-रिंग सील | फ्लोरो रबर |
| वज़न | ~4kg |
के उत्पाद की विशेषताएं औद्योगिक प्रेशर सेंसर ट्रांसमीटर:
- 1. विस्तृत माप सीमा, विभिन्न दबाव इंटरफ़ेस विकल्प
- 2. विविध आउटपुट सिग्नल विकल्प
- 3. समायोज्य शून्य और पूर्ण-पैमाना
- 4. उच्च सटीकता, कई बाँझ प्रक्रिया कनेक्शन
के अनुप्रयोग औद्योगिक प्रेशर सेंसर ट्रांसमीटर:
- 316L के साथ गैर-संक्षारक गैसों और तरल पदार्थों को मापने के लिए उपयुक्त।
- बाँझ प्रसंस्करण के लिए चिकित्सा, बायोफार्मास्युटिकल और खाद्य स्वच्छता उद्योग।
- कागज और रासायनिक उद्योगों के साथ-साथ सीवेज स्तर और पेय पदार्थों के लिए उपयोग किया जाता है।
| का आउटपुट सिग्नल of औद्योगिक प्रेशर सेंसर ट्रांसमीटर | बिजली की आपूर्ति | आउटपुट प्रकार |
| 4~20mA | 12~30VDC | 2/3/4 तार |
| 0~10/20mA | 3 तार |
|
| 0/1~5V | ||
| 0/1~10V |
| के लिए आदेश देने के सुझाव of औद्योगिक प्रेशर ट्रांसमीटर |
- 1. संगतता सुनिश्चित करें: उत्पाद का चयन करते समय, कृपया सत्यापित करें कि परीक्षण किया गया माध्यम उत्पाद के संपर्क भागों के साथ संगत है।
- 2. विस्फोट-प्रूफ उत्पाद: ध्यान दें कि विस्फोट-प्रूफ उत्पादों में डिजिटल डिस्प्ले हेड शामिल नहीं हैं।
- 3. डिस्प्ले के लिए बिजली की आपूर्ति: एलसीडी या एलईडी डिस्प्ले हेड वाले ट्रांसमीटर का ऑर्डर करते समय, ट्रांसमीटर की बिजली आपूर्ति 20VDC से कम नहीं होनी चाहिए।
- 4. बिजली संरक्षण: उत्पाद के विश्वसनीय संचालन को सुनिश्चित करने के लिए, साइट पर बिजली संरक्षण उपकरणों को स्थापित करने और यह सुनिश्चित करने की सलाह दी जाती है कि उत्पाद और बिजली आपूर्ति विश्वसनीय रूप से ग्राउंडेड हैं।
- 5. केबल विकल्प: डिफ़ॉल्ट केबल लंबाई शून्य है, और चुनने के लिए तीन प्रकार की केबल सामग्री हैं। जब तक अन्यथा निर्दिष्ट न हो, पॉलीइथिलीन केबल सामग्री का उपयोग किया जा सकता है। यदि किसी भिन्न केबल सामग्री की आवश्यकता है, तो कृपया इसे ऑर्डर फॉर्म में इंगित करें।
- 6. विशेष आवश्यकताएं: मजबूत कंपन, तात्कालिक प्रभाव बल, मजबूत विद्युत चुम्बकीय या आरएफ हस्तक्षेप के मामले में, कृपया हमें सूचित करें और इसे ऑर्डर में इंगित करें।
| का आदेश गाइड औद्योगिक प्रेशर सेंसर ट्रांसमीटर | ||||||||
| BP93420XX | प्रेशर ट्रांसमीटर | |||||||
| कोड | रूपरेखा निर्माण | |||||||
| IB | सामान्य प्रेशर ट्रांसमीटर | IX | डिस्प्ले प्रेशर ट्रांसमीटर | |||||
| IE | शॉक-प्रतिरोधी एविएशन प्रेशर ट्रांसमीटर | IIC/III | औद्योगिक सामान्य/डिस्प्ले प्रेशर ट्रांसमीटर | |||||
| IF | नमी-प्रूफ प्रेशर ट्रांसमीटर | IIE/IIIE | सामान्य/डिस्प्ले प्रेशर ट्रांसमीटर | |||||
| IN | एयर कंडीशनिंग समर्पित प्रेशर ट्रांसमीटर | |||||||
| IC | उच्च तापमान प्रेशर ट्रांसमीटर | |||||||
| IQ/IQT | बड़ा डायाफ्राम /उच्च तापमान प्रेशर ट्रांसमीटर | |||||||
| मापने की सीमा | -100kPa…0kPa ~ 35kPa…3.5MPa | |||||||
| (0-X)Kpa या MPa | X: वास्तविक मापने की सीमा को इंगित करता है | |||||||
| कोड | बिजली की आपूर्ति | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | अन्य | |||||||
| कोड | आउटपुट सिग्नल | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| कोड | प्रेशर कनेक्शन | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | अन्य | |||||||
| कोड | विद्युत कनेक्शन | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 प्लग | |||||||
| B3 | सीलबंद केबल आउटपुट | |||||||
| B4 | 2088 औद्योगिक आवरण | |||||||
| B5 | डिस्प्ले के साथ 2088 औद्योगिक आवरण | |||||||
| B6 | अन्य | |||||||
| कोड | दबाव का प्रकार | |||||||
| G | गेज प्रेशर | |||||||
| A | एब्सोल्यूट प्रेशर | |||||||
| S | सीलबंद संदर्भ प्रेशर | |||||||
अक्सर पूछे जाने वाले प्रश्न :
1. प्र: आपके प्रेशर सेंसर ट्रांसमीटर की विशेषताएं क्या हैं?
ए: हमारे प्रेशर सेंसर ट्रांसमीटर उच्च परिशुद्धता, स्थायित्व और उत्कृष्ट प्रदर्शन की विशेषता हैं, जिसमें अनुकूलन का विकल्प है।
2. प्र: क्या मैं विशेष विनिर्देशों को अनुकूलित कर सकता हूँ?
ए: हाँ, हमारे इंजीनियर हमारे OEM और ODM सेवाओं के माध्यम से विशिष्ट आवश्यकताओं को पूरा करने के लिए उत्पादों को तैयार कर सकते हैं।
3. प्र: आपकी उत्पादन क्षमता क्या है?
ए: हमारी विनिर्माण सुविधाओं में प्रति माह 30,000 तक प्रेशर सेंसर ट्रांसमीटर का उत्पादन करने की क्षमता है, यह सुनिश्चित करते हुए कि हम बड़े पैमाने पर ऑर्डर पूरा कर सकते हैं। हालाँकि, सुचारू उत्पादन और डिलीवरी शेड्यूलिंग के लिए हमारी बिक्री टीम से अग्रिम रूप से संपर्क करने की सलाह दी जाती है।
4. प्र: विशिष्ट डिलीवरी अवधि क्या है?
ए: मानक मॉडल में आमतौर पर 5~8 कार्य दिवसों की डिलीवरी अवधि होती है, जबकि अनुकूलित उत्पाद भिन्न हो सकते हैं।
5. प्र: उत्पादों की कीमत कैसे तय की जाती है? कोई छूट?
ए: हम थोक ऑर्डर या दीर्घकालिक साझेदारी के लिए उपलब्ध छूट के साथ प्रतिस्पर्धी मूल्य निर्धारण प्रदान करते हैं।
6. प्र: आपके उत्पादों की वारंटी क्या है? और बिक्री के बाद सेवा?
ए: हमारे उत्पादों में शिपमेंट की तारीख से 24 महीने की वारंटी है, और हमारी बिक्री के बाद सेवा पीसी नेटवर्क के माध्यम से दूरस्थ निर्देश समर्थन के साथ-साथ 24 घंटे के भीतर त्वरित प्रतिक्रिया सुनिश्चित करती है।
