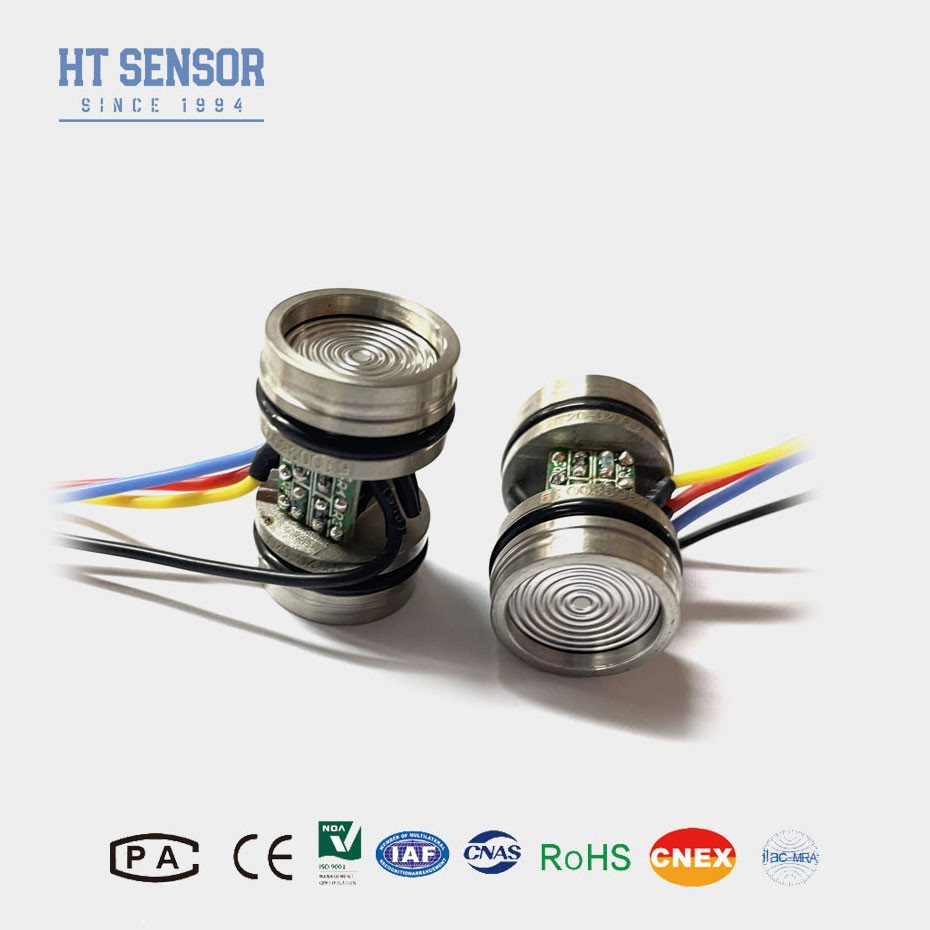

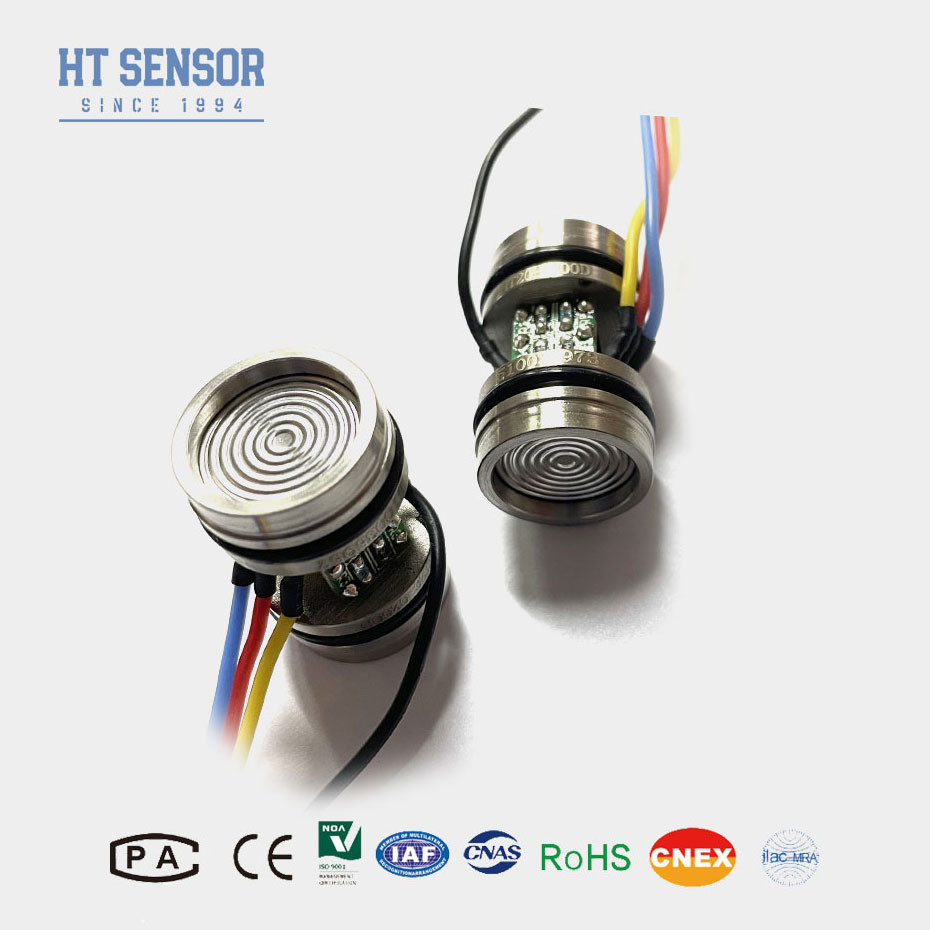

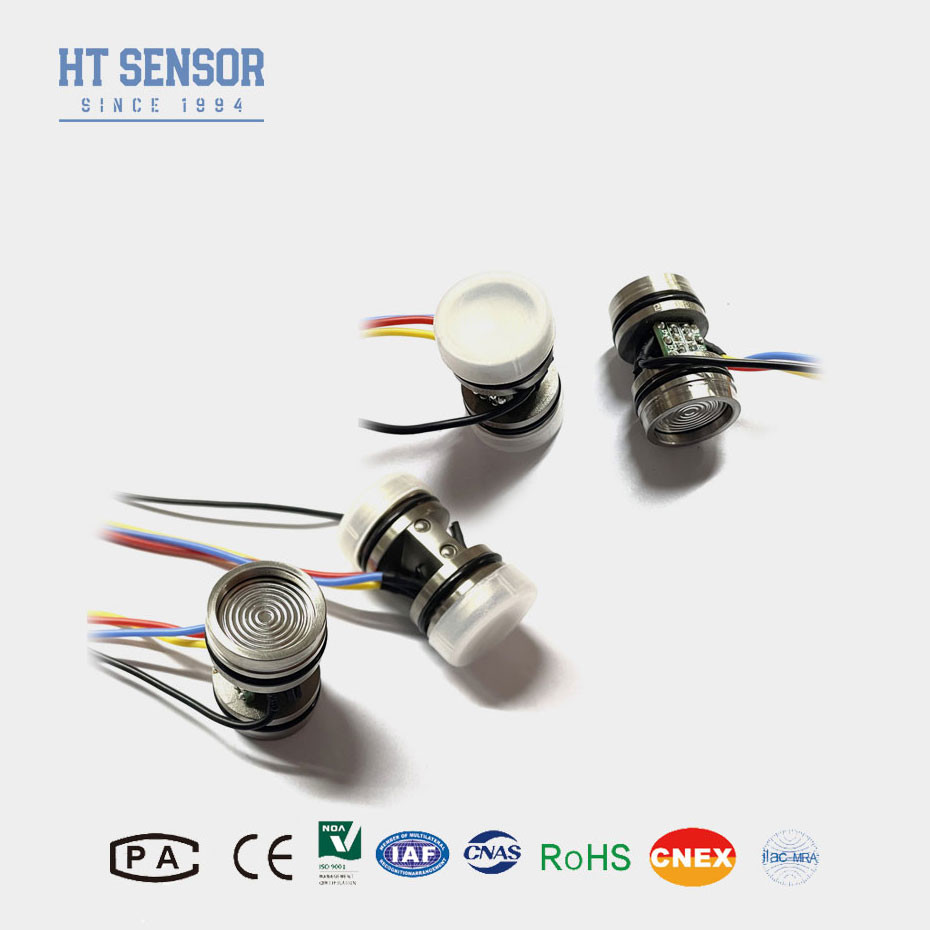

HT20V 100mv दबाव सेंसर 10VDC पीज़ोरेसिटिव डिफरेंशियल दबाव सेंसर के लिए तरल
Product Details
| मॉडल नं.: | HT20V | तारों का प्रकार: | चार तार |
|---|---|---|---|
| मापने का माध्यम: | गैस और तरल | अनुकूलित: | अनुकूलित |
| शक्ति: | 10 वीडीसी | परिवहन पैकेज: | कार्टून |
| प्रकार: | डिफरेंशियल पीज़ोरेसिस्टिव प्रेशर सेंसर | आउटपुट सिग्नल प्रकार: | एनालॉग प्रकार |
| सामग्री: | स्टेनलेस स्टील | अनुकूलन: | उपलब्ध -- अनुकूलित अनुरोध |
| प्रमुखता देना |
तरल दबाव सेंसर,तरल के लिए अंतर दबाव सेंसर,पीज़ोरेसिटिव डिफरेंशियल प्रेशर सेंसर |
||
Product Description
अंतर प्रसारित सिलिकॉन दबाव सेंसर का परिचय:
HT20Vसेंसर में एक सिलिकॉन डायफ्राम होता है जिसमें पिज़ोरेसिटिव तत्व फैलाए जाते हैं, जिससे एक व्हीटस्टोन ब्रिज सर्किट बनता है।यह डायफ्राम को विकृत करता हैयह विरूपण पिज़ोरेसिटिव तत्वों के प्रतिरोध को बदल देता है, जिससे व्हीटस्टोन ब्रिज असंतुलित हो जाता है। परिणामस्वरूप आउटपुट वोल्टेज लागू अंतर दबाव के आनुपातिक होता है।
उत्पाद की विशेषताएंअंतर विसारित सिलिकॉन दबाव सेंसर का:
1उच्च सटीकताः सटीक अंतर दबाव माप प्रदान करता है।
2उत्कृष्ट स्थिरता: लंबे समय तक प्रदर्शन बनाए रखता है।
3व्यापक माप सीमाः छोटे से बड़े अंतर दबावों को मापने में सक्षम।
4तापमान मुआवजाः व्यापक तापमान सीमा में सटीक रीडिंग सुनिश्चित करता है।
- प्रक्रिया नियंत्रण: औद्योगिक प्रक्रियाओं में दबाव मतभेदों की निगरानी और नियंत्रण।
- एचवीएसी प्रणालीः कुशल प्रणाली संचालन के लिए वायु दबाव अंतरों को मापना।
- प्रवाह माप: द्रव प्रवाह को मापने के लिए ओरिफिस प्लेट जैसे प्रवाह तत्वों के साथ संयोजन में प्रयोग किया जाता है।
- फिल्टर निगरानी: फिल्टरों में दबाव में गिरावट का पता लगाना, जिससे बंद होने का संकेत मिलता है।
- स्तर मापनः द्रव स्तर और एक संदर्भ बिंदु के बीच दबाव अंतर का पता लगाकर टैंकों में तरल पदार्थों के स्तर को मापना।
- बिजली की आपूर्तिः ≤10 वीडीसी
- सामान्य मोड आउटपुट वोल्टेजः इनपुट का 50% (सामान्य)
- इनपुट प्रतिबाधा:4KΩ~20KΩ
- आउटपुट प्रतिबाधाः2.5KΩ~6KΩ
- विद्युत कनेक्शनः 100 मिमी उच्च तापमान के तार।
| प्रदर्शन मापदंडअंतर विसारित सिलिकॉन दबाव सेंसर का: | ||||
| माप सीमा | 10KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| प्रकार | अधिकतम | इकाई | ||
| रैखिकता | ±0.15 | ±0.3 | %F.S | |
| पुनरावृत्ति | 0.05 | 0.1 | %F.S | |
| हिस्टेरिसिस | 0.05 | 0.1 | %F.S | |
| शून्य ऑफसेट आउटपुट | 0±1 | 0±2 | mV | |
| पूर्ण पैमाने पर उत्पादन | ≤20 केपीए | 50±1 | 50±2 | mV |
| ≥35kPa | 100±1 | 100±2 | mV | |
| शून्य ऑफसेट टेम्प. बहाव | ≤20 केपीए | ± 1 | ±25 | %F.S |
| ≥35kPa | ±0.8 | ± 15 | %F.S | |
| पूर्ण पैमाने का तापमान | ≤20 केपीए | ± 1 | ±2 | %F.S |
| ≥35kPa | ±0.8 | ± 15 | %F.S | |
| मुआवजा टेम्प. | ≤20 केपीए | 0~50 | oC | |
| ≥35kPa | 0~70 | oC | ||
| परिचालन तापमान | -20~80 | oC | ||
| भंडारण तापमान | -40~125 | oC | ||
| अनुमेय अधिभार | 3 गुना पूर्ण पैमाने या 4MPa के बीच छोटा मान लें | |||
| फटने का दबाव | 5 गुना पूर्ण पैमाने | |||
| दीर्घकालिक स्थिरता | 0.2 % | वित्तीय वर्ष/वर्ष | ||
| डायफ्राम सामग्री | 316L | |||
| इन्सुलेशन प्रतिरोध | ≥200MΩ 100VDC | |||
| कंपन | 10gRMS, 20Hz से 2000Hz की स्थितियों में कोई परिवर्तन नहीं | |||
| झटका | 100 ग्राम, 11 मिलीग्राम | |||
| प्रतिक्रिया समय | ≤1ms | |||
| ओ-रिंग सील | नाइट्राइल रबर या फ्लोरो रबर | |||
| भरने का माध्यम | सिलिकॉन तेल | |||
| वजन | 45 ग्राम | |||
| मापदंडों का परीक्षण निम्नलिखित परिस्थितियों में किया जाता हैः 10V का निरंतर वोल्टेज और 25oC का परिवेश तापमान | ||||
| रूपरेखा निर्माणअंतर विसारित सिलिकॉन दबाव सेंसर का | |
| आयाम | |
| नोट्स:बहर जाने वाला छोर सकारात्मक टर्मिनल है। यदि तार के रंग में कोई परिवर्तन होता है, तो सटीक जानकारी के लिए सेंसर से जुड़े लेबल को देखें। | |
| विद्युत कनेक्शन और क्षतिपूर्तिअंतर विसारित सिलिकॉन दबाव सेंसर का |
|
| चयनित उदाहरण |
| आदेश देने की युक्तियाँ |
आवश्यक वायुरोधकता
2. आवास की स्थापना के दौरान, यह सुनिश्चित करें कि यह लंबवत रूप से संरेखित है और क्षतिपूर्ति प्लेट को जाम या क्षतिग्रस्त करने से बचने के लिए समान दबाव लागू करें।
3यदि मापने वाला माध्यम कोर डायफ्राम और आवास सामग्री (316L) के साथ संगत नहीं है, तो आदेश देते समय विशेष निर्देश प्रदान किए जाने चाहिए।
4सेंसर डायफ्राम को हाथों या तेज वस्तुओं से दबाने से बचें ताकि डायफ्राम के विकृति या छेद के कारण कोर को नुकसान न हो।
5. गेज दबाव कोर के दबाव बंदरगाह को वायुमंडल के लिए खुला रखें और कोर नकारात्मक दबाव कक्ष में पानी, जल वाष्प या संक्षारक मीडिया के प्रवेश को रोकें।
6यदि पिन के तारों में कोई परिवर्तन होता है, तो संदर्भ के लिए वास्तविक कोर पर लेबल का पालन करें।
