| उत्पत्ति के प्लेस: | बाओजी, चीन |
|---|---|
| ब्रांड नाम: | HT Sensor |
| प्रमाणन: | CE,RoHs,ISO9001 |
| मॉडल संख्या: | HT20V |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | मानक निर्यात पैकेज |
| प्रसव के समय: | 5 से 8 कार्यदिवस |
| भुगतान शर्तें: | वेस्टर्न यूनियन, एल / सी, टी / टी |
| आपूर्ति की क्षमता: | 5000 पीसीएस/माह |
| मॉडल नं.: | HT20V | तारों का प्रकार: | चार तार |
|---|---|---|---|
| मापने का माध्यम: | गैस और तरल | अनुकूलित: | अनुकूलित |
| शक्ति: | 10 वीडीसी | परिवहन पैकेज: | कार्टून |

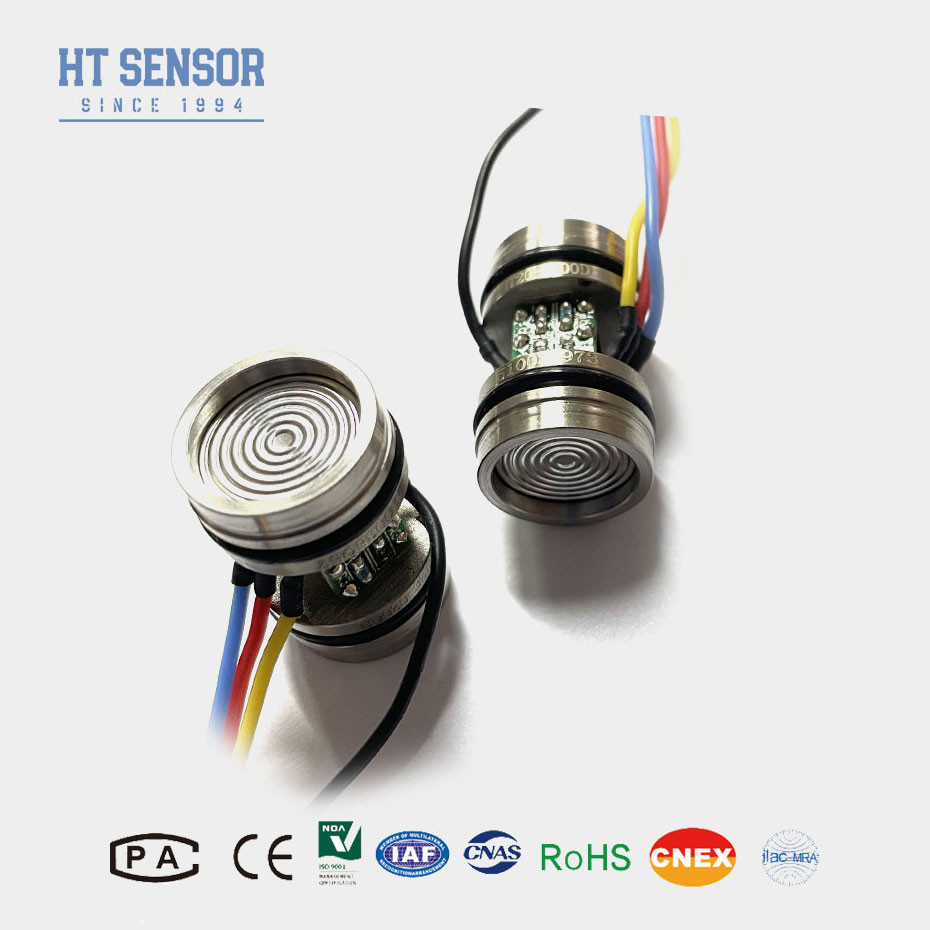

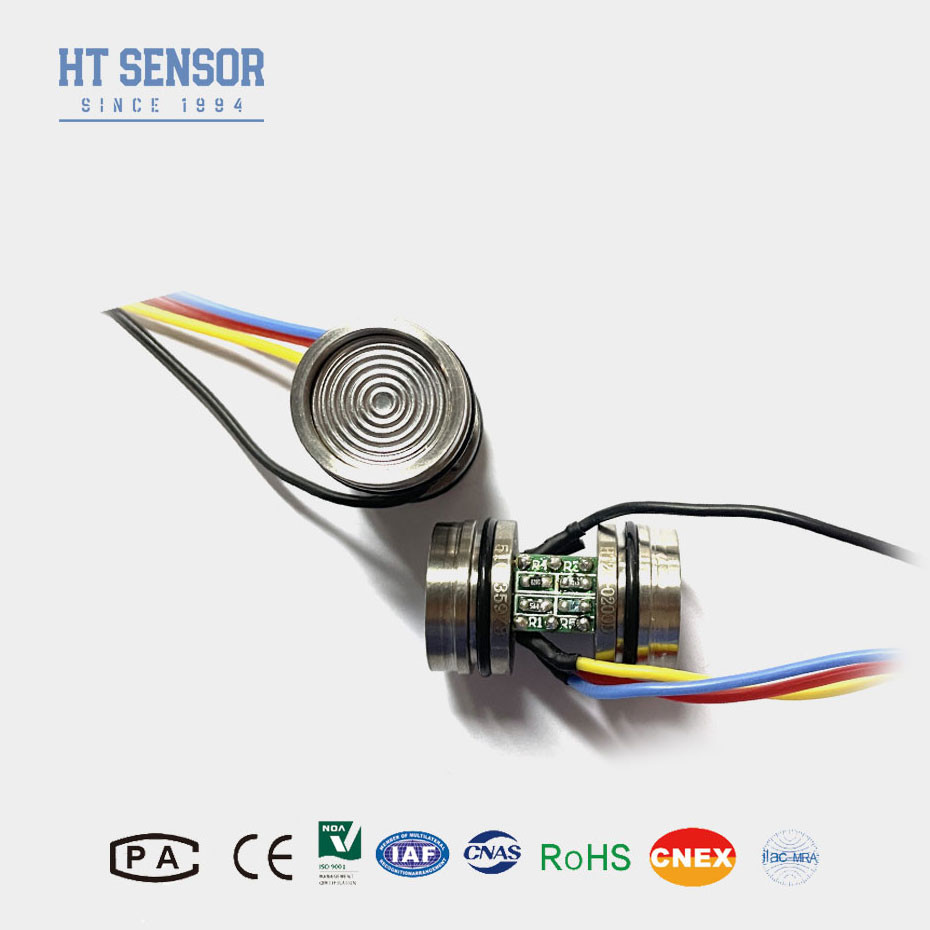

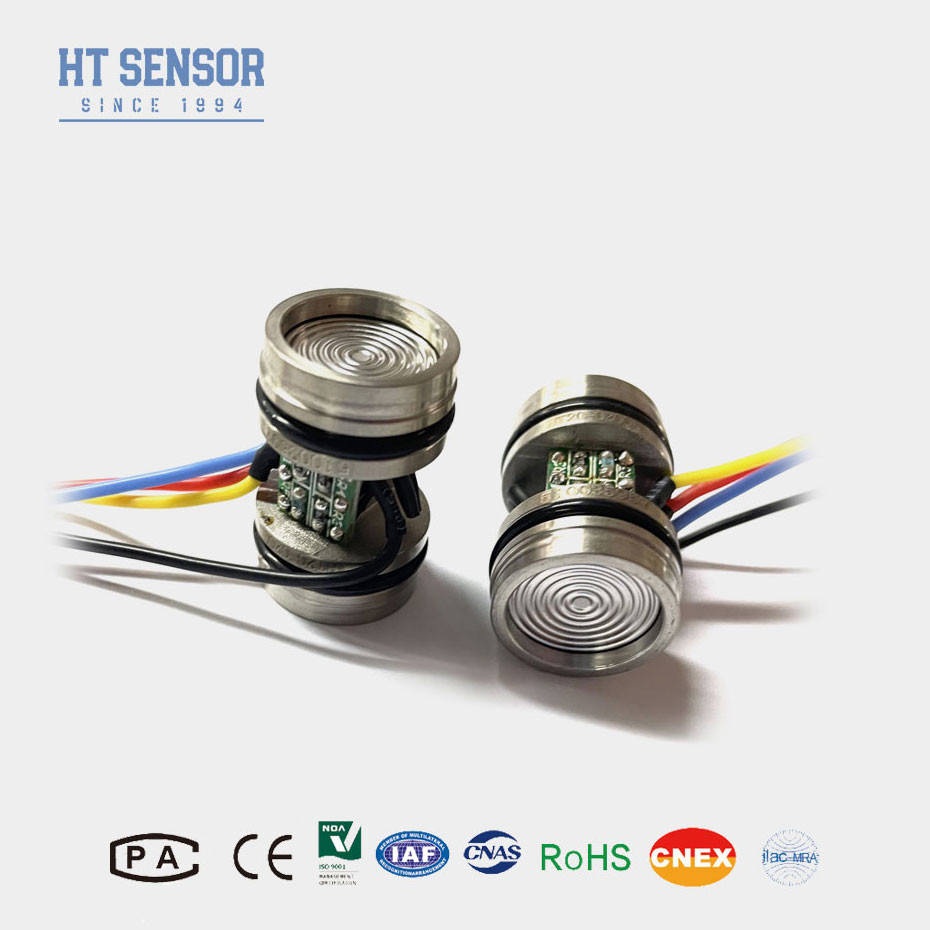

| प्रकार: | डिफरेंशियल पीज़ोरेसिस्टिव प्रेशर सेंसर | आउटपुट सिग्नल प्रकार: | एनालॉग प्रकार |
| सामग्री: | स्टेनलेस स्टील | अनुकूलन: | उपलब्ध -- अनुकूलित अनुरोध |
| प्रमुखता देना: | अनुकूलित अनुप्रयोग पीज़ोरेसिटिव अंतर दबाव सेंसर,10 वीडीसी पीज़ोरेसिस्टिव डिफरेंशियल प्रेशर सेंसर,टिकाऊ पीज़ोरेसिटिव डिफरेंशियल प्रेशर सेंसर |
||
उत्पाद की विशेषताएंअंतर विसारित सिलिकॉन दबाव सेंसर का:
1उच्च सटीकताः सटीक अंतर दबाव माप प्रदान करता है।
2उत्कृष्ट स्थिरता: लंबे समय तक प्रदर्शन बनाए रखता है।
3व्यापक माप सीमाः छोटे से बड़े अंतर दबावों को मापने में सक्षम।
4तापमान मुआवजाः व्यापक तापमान सीमा में सटीक रीडिंग सुनिश्चित करता है।
| प्रदर्शन मापदंडअंतर विसारित सिलिकॉन दबाव सेंसर का: | ||||
| माप सीमा | 10KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| प्रकार | अधिकतम | इकाई | ||
| रैखिकता | ±0.15 | ±0.3 | %F.S | |
| पुनरावृत्ति | 0.05 | 0.1 | %F.S | |
| हिस्टेरिसिस | 0.05 | 0.1 | %F.S | |
| शून्य ऑफसेट आउटपुट | 0±1 | 0±2 | mV | |
| पूर्ण पैमाने पर उत्पादन | ≤20 केपीए | 50±1 | 50±2 | mV |
| ≥35kPa | 100±1 | 100±2 | mV | |
| शून्य ऑफसेट टेम्प. बहाव | ≤20 केपीए | ± 1 | ±25 | %F.S |
| ≥35kPa | ±0.8 | ± 15 | %F.S | |
| पूर्ण पैमाने का तापमान | ≤20 केपीए | ± 1 | ±2 | %F.S |
| ≥35kPa | ±0.8 | ± 15 | %F.S | |
| मुआवजा टेम्प. | ≤20 केपीए | 0~50 | oC | |
| ≥35kPa | 0~70 | oC | ||
| परिचालन तापमान | -20~80 | oC | ||
| भंडारण तापमान | -40~125 | oC | ||
| अनुमेय अधिभार | 3 गुना पूर्ण पैमाने या 4MPa के बीच छोटा मान लें | |||
| फटने का दबाव | 5 गुना पूर्ण पैमाने | |||
| दीर्घकालिक स्थिरता | 0.2 % | वित्तीय वर्ष/वर्ष | ||
| डायफ्राम सामग्री | 316L | |||
| इन्सुलेशन प्रतिरोध | ≥200MΩ 100VDC | |||
| कंपन | 10gRMS, 20Hz से 2000Hz की स्थितियों में कोई परिवर्तन नहीं | |||
| झटका | 100 ग्राम, 11 मिलीग्राम | |||
| प्रतिक्रिया समय | ≤1ms | |||
| ओ-रिंग सील | नाइट्राइल रबर या फ्लोरो रबर | |||
| भरने का माध्यम | सिलिकॉन तेल | |||
| वजन | 45 ग्राम | |||
| मापदंडों का परीक्षण निम्नलिखित परिस्थितियों में किया जाता हैः 10V का निरंतर वोल्टेज और 25oC का परिवेश तापमान | ||||
| रूपरेखा निर्माणअंतर विसारित सिलिकॉन दबाव सेंसर का | |
| आयाम |  |
| नोट्स:बहर जाने वाला छोर सकारात्मक टर्मिनल है। यदि तार के रंग में कोई परिवर्तन होता है, तो सटीक जानकारी के लिए सेंसर से जुड़े लेबल को देखें। | |
| विद्युत कनेक्शन और क्षतिपूर्तिअंतर विसारित सिलिकॉन दबाव सेंसर का |
 |
