एचटी सीरीज फ्लश डायफ्राम दबाव सेंसर ट्रांसमीटर उच्च तापमान उद्योग दबाव ट्रांसमीटर के लिए
Product Details
| मॉडल नं.: | बीपी93420-IIIF | विद्युत आपूर्ति: | 12-32वीडीसी(24वीडीसी) |
|---|---|---|---|
| आउटपुट: | डिस्प्ले के साथ 4-20mA | दबाव प्रकार: | गेज, निरपेक्ष, सीलबंद |
| रेंज: | 0-35kpa~20Mpa | संरचना का प्रकार: | फ्लश डायाफ्राम सेंसर |
| मापने का माध्यम: | तरल, पेय गोंद और इतने पर | सटीकता ग्रेड: | 0.5% |
| समतल: | DN25-DN50 -DN100 और इसी प्रकार | अनुकूलन: | ओईएम |
| प्रमुखता देना |
उच्च तापमान फ्लश डायफ्राम दबाव सेंसर,फ्लश डायफ्राम दबाव सेंसर ट्रांसमीटर,इंडस्ट्री फ्लश डायफ्राम प्रेशर सेंसर |
||
Product Description

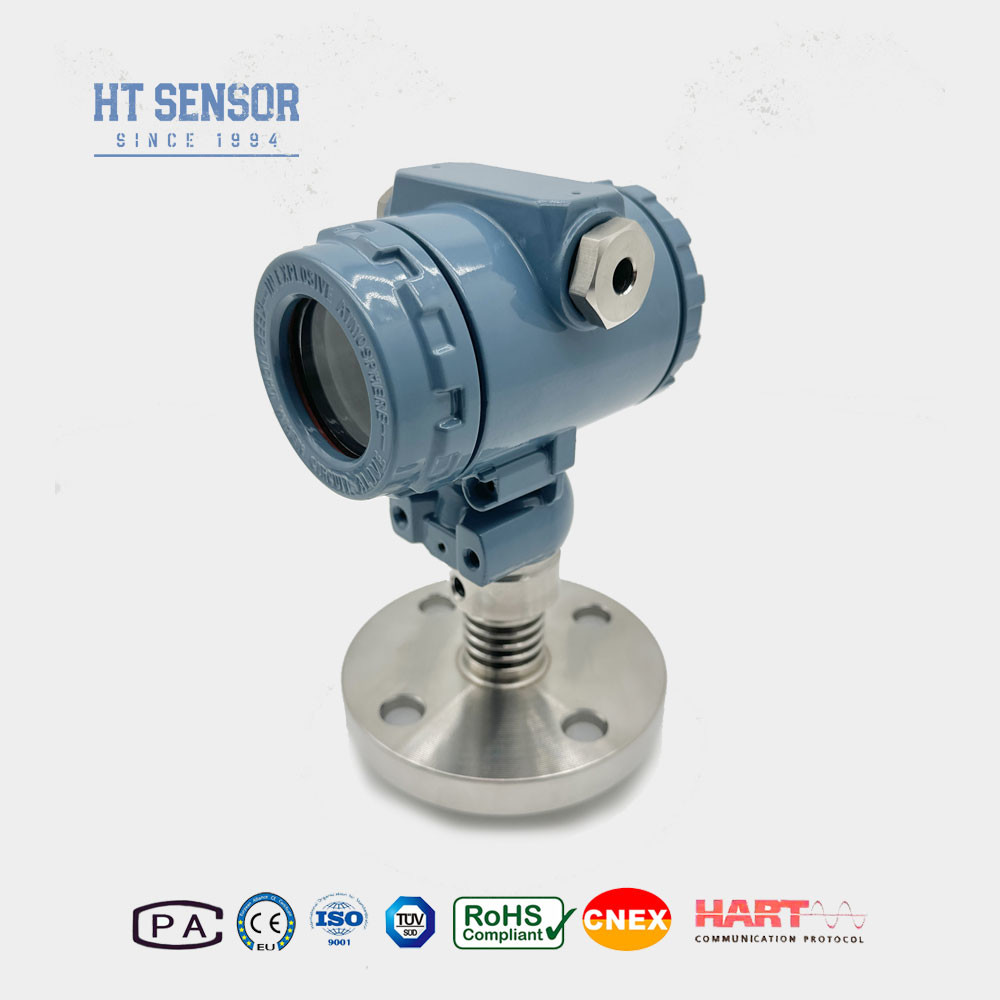

उच्च तापमान उद्योग के लिए एचटी श्रृंखला फ्लश डायफ्राम दबाव सेंसर ट्रांसमीटर
BP93420-IIIFL दबाव ट्रांसमीटर
फ्लश डायफ्राम दबाव सेंसर का परिचयः

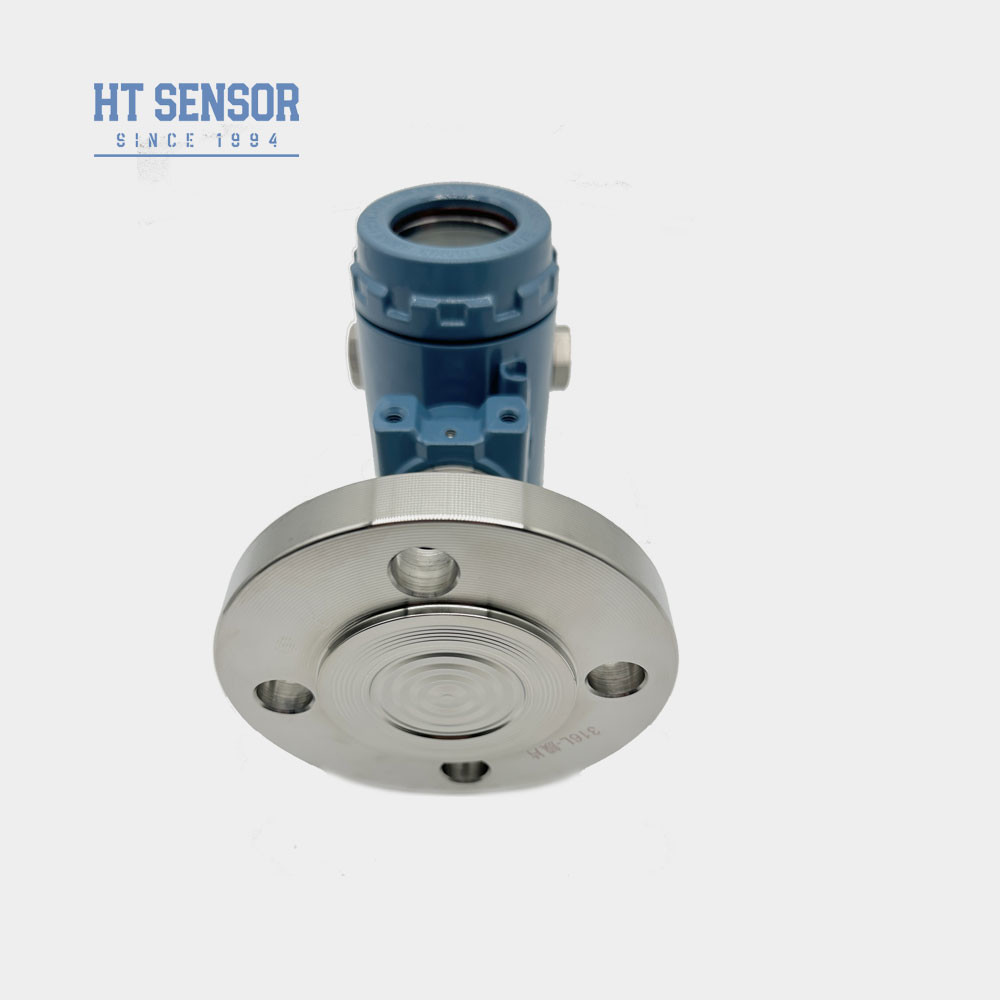

BP93420-III-FL दबाव ट्रांसमीटर HT श्रृंखला सिलिकॉन प्रतिरोधी फिल्म तेल से भरे कोर का उपयोग करता है संकेत माप तत्व के रूप में।इसकी प्रक्रिया कनेक्शन एक 316L अलगाव व्यासपीठ और मिलान flange के प्रत्यक्ष वेल्डिंग शामिल है, सटीक दबाव माप सुनिश्चित करता है। अनुकूलित हीट सिंक उच्च तापमान वातावरण के लिए अनुकूलित करने के लिए बनाया गया है।सिग्नल प्रोसेसिंग सर्किट सेंसर सिग्नल को मानक आउटपुट सिग्नल में परिवर्तित करता हैट्रांसमीटर के स्थिर और विश्वसनीय प्रदर्शन की गारंटी देने के लिए घटकों, अर्ध-तैयार उत्पादों और तैयार उत्पादों के कठोर परीक्षण और उम्र बढ़ने की जांच की गई है।
| प्रदर्शन मापदंड | |
| माप सीमा | -100kPa... 0kPa ️ 35kPa... 1MPa |
| दबाव प्रकार | गेज दबाव, पूर्ण दबाव, सील दबाव |
| अतिभार | नामित सीमा का ≤ 1.5 गुना |
| सटीकता @ 25°C | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति और हाइस्टेरिसिस | 0.02% एफ.एस. (सामान्य) 0.05% एफ.एस. (अधिकतम) |
| दीर्घकालिक स्थिरता | ±0.1%F.S./Year (सामान्य) ±0.2%F.S./Year (अधिकतम) |
| शून्य बिंदु तापमान विचलन | ±0.02%F.S/°C ((≤100KPa) ±0.01%F.S/°C ((>100KPa) |
| पूर्ण पैमाने पर तापमान विचलन | ±0.02%F.S/°C ((≤100KPa) ±0.01%F.S/°C ((>100KPa) |
| आवृत्ति प्रतिक्रिया | 2.4Khz |
| मुआवजा तापमान | 0-70°C ((≤10mpa, अनुकूलन योग्य) |
| परिचालन तापमान | -20°C~80°C |
| भंडारण तापमान | -40°C~120°C |
| कंपन | 10g,55 हर्ट्ज ️ 2kHz |
| आवास सामग्री | 304, 316L |
| डायफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| विस्फोट प्रतिरोधी रेटिंग | ex ia IIC T6 Ga |
| सुरक्षा रेटिंग | IP65 |
| ओ-रिंग सील | फ्लोरो रबर |
| वजन | ~4 किलो |
उत्पाद की विशेषताएंफ्लश डायफ्राम दबाव सेंसर:
- 1. व्यापक माप रेंज,विभिन्न दबाव इंटरफ़ेस विकल्प
- 2विभिन्न आउटपुट सिग्नल विकल्प
- 3समायोज्य शून्य और पूर्ण पैमाने
- 4उच्च सटीकता, कई बाँझ प्रक्रिया कनेक्शन
आवेदनफ्लश डायफ्राम दबाव सेंसर:
- 316L के साथ गैर संक्षारक गैसों और तरल पदार्थों को मापने के लिए उपयुक्त।
- बाँझ प्रसंस्करण के लिए चिकित्सा, जैव औषधीय और खाद्य स्वच्छता उद्योग।
- कागज और रासायनिक उद्योगों में, साथ ही सीवेज स्तर और पेय के लिए उपयोग किया जाता है।
| आउटपुट सिग्नलfफ्लश डायफ्राम दबाव सेंसर | आपूर्ति वोल्टेज | आउटपुट प्रकार |
| 4~20mA | 12~30 वीडीसी | 2/3/4 तार |
| 0~10/20mA | 3 तार |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5 वीडीसी | |
| RS485 संचार प्रोटोकॉल | 3.6~30V / बैटरी | 4 तार |
| ऑर्डर टिप्सfफ्लश डायफ्राम दबाव सेंसर |
- 1. संगतता सुनिश्चित करेंः उत्पाद का चयन करते समय, कृपया सत्यापित करें कि परीक्षण किया गया माध्यम उत्पाद के संपर्क भागों के साथ संगत है।
- 2विस्फोट-प्रूफ उत्पाद: ध्यान दें कि विस्फोट-प्रूफ उत्पादों में डिजिटल डिस्प्ले हेड शामिल नहीं हैं।
- 3डिस्प्ले के लिए बिजली आपूर्तिः एलसीडी या एलईडी डिस्प्ले हेड के साथ ट्रांसमीटर का ऑर्डर करते समय, ट्रांसमीटर की बिजली आपूर्ति 20 वीडीसी से कम नहीं होनी चाहिए।
- 4बिजली संरक्षणः उत्पाद के विश्वसनीय संचालन को सुनिश्चित करने के लिए,यह सलाह दी जाती है कि साइट पर बिजली सुरक्षा उपकरण स्थापित करें और यह सुनिश्चित करें कि उत्पाद और बिजली की आपूर्ति विश्वसनीय रूप से ग्राउंड हो.
- 5. सीलिंग रिंग का चयनः फ्लोरीन रबर ओ-रिंग का नामित संचालन तापमान सीमा -20°C से 250°C है। यदि उत्पाद का संचालन तापमान -20°C से कम है,एक ईपीडीएम ओ प्रकार की सीलिंग रिंग का चयन किया जाना चाहिए.
- 6केबल विकल्पः डिफ़ॉल्ट केबल लंबाई 1.5 मीटर है, और तीन प्रकार के केबल सामग्री हैं जिनमें से चुनने के लिए। जब तक अन्यथा निर्दिष्ट नहीं किया जाता है, पॉलीइथिलीन केबल सामग्री का उपयोग किया जा सकता है।यदि एक अलग केबल सामग्री की आवश्यकता है, कृपया इसे ऑर्डर फॉर्म में इंगित करें।
- 7विशेष आवश्यकताएं: विशेष आवश्यकताओं के मामले में, जैसे कि मजबूत कंपन, तत्काल प्रभाव बल, मजबूत विद्युत चुम्बकीय या आरएफ हस्तक्षेप, कृपया हमें सूचित करें और इसे आदेश में इंगित करें.
| आदेश गाइडफ्लश डायफ्राम दबाव सेंसर | ||||||||
| BP93420XX | दबाव ट्रांसमीटर | |||||||
| कोड | रूपरेखा निर्माण | |||||||
| आईबी | सामान्य दबाव ट्रांसमीटर | नवम | डिस्प्ले दबाव ट्रांसमीटर | |||||
| आईई | झटके प्रतिरोधी विमानन दबाव ट्रांसमीटर | IIC/III | औद्योगिक जनरल/ डिस्प्ले प्रेशर ट्रांसमीटर | |||||
| यदि | नमी प्रतिरोधी दबाव ट्रांसमीटर | IIE/IIIE | सामान्य/डिस्प्ले दबाव ट्रांसमीटर | |||||
| IN | एयर कंडीशनिंग विशेष दबाव ट्रांसमीटर | |||||||
| आईसी | उच्च तापमान दबाव ट्रांसमीटर | |||||||
| आईक्यू/आईक्यूटी | बड़ा डायाफ्राम/उच्च तापमान दबाव ट्रांसमीटर | |||||||
| माप सीमा | -100kPa...0kPa ~ 35kPa...3.5MPa | |||||||
| (0-X) Kpa या MPa | X: वास्तविक माप सीमा दर्शाता है | |||||||
| कोड | विद्युत आपूर्ति | |||||||
| डी1 | 24 वीडीसी | |||||||
| डी2 | 5 वीडीसी | |||||||
| डी3 | अन्य | |||||||
| कोड | आउटपुट सिग्नल | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5 वीडीसी | S6 | 0~10 वीडीसी | |||||
| S3 | 0~5 वीडीसी | S7 | 0.5~4.5 वीडीसी | |||||
| S4 | 0~10mADC | |||||||
| कोड | दबाव कनेक्शन | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | अन्य | |||||||
| कोड | विद्युत कनेक्शन | |||||||
| बी1 | हर्शमैन | |||||||
| बी2 | पीजी7 प्लग | |||||||
| B3 | सीलबंद केबल आउटपुट | |||||||
| B4 | 2088 औद्योगिक आवरण | |||||||
| बी5 | 2088 डिस्प्ले के साथ औद्योगिक आवरण | |||||||
| B6 | अन्य | |||||||
| कोड | दबाव प्रकार | |||||||
| जी | गेज दबाव | |||||||
| ए | पूर्ण दबाव | |||||||
| एस | सीलबंद संदर्भ दबाव | |||||||
के बारे में सामान्य प्रश्नफ्लश डायफ्राम दबाव सेंसर:
Q1: हैं आप विनिर्माण व्यापार कंपनी?
A1:हम 29 से अधिक वर्षों के अनुभव के साथ निर्माता हैं।
Q2:अनुकूलित उत्पाद
A2:हम OEM और कस्टम-डिज़ाइन सेवाएं प्रदान करते हैं।
Q3:गुणवत्ता की गारंटी
A3:हमारे उत्पादों को मूल खरीदार को शिपमेंट की तारीख से 12 से 18 महीने की सीमित वारंटी है। हेंगटोंग दोषपूर्ण उत्पादों को निःशुल्क बदल देगा या मरम्मत करेगा।यह गारंटी किसी भी इकाइयों के लिए लागू नहीं होता है संशोधित किया गया है, दुरुपयोग, उपेक्षित।
Q4: शिपमेंट और पैकिंग
A4:उत्पाद आम तौर पर अंतरराष्ट्रीय एक्सप्रेस द्वारा भेजे जाते हैं जिसमें UPS,FedEx,DHL और INT शामिल हैं।निरीक्षण प्रमाणन सहित.
Q5:हमसे संपर्क करें
A5:हमारे पास एक सक्रिय और अनुभवी बिक्री टीम है जो आपको तकनीकी प्रश्न और व्यावसायिक मुद्दे पर सेवा देगी। बस हमें संदेश छोड़ दें या ऑनलाइन सेवा पर क्लिक करें।
