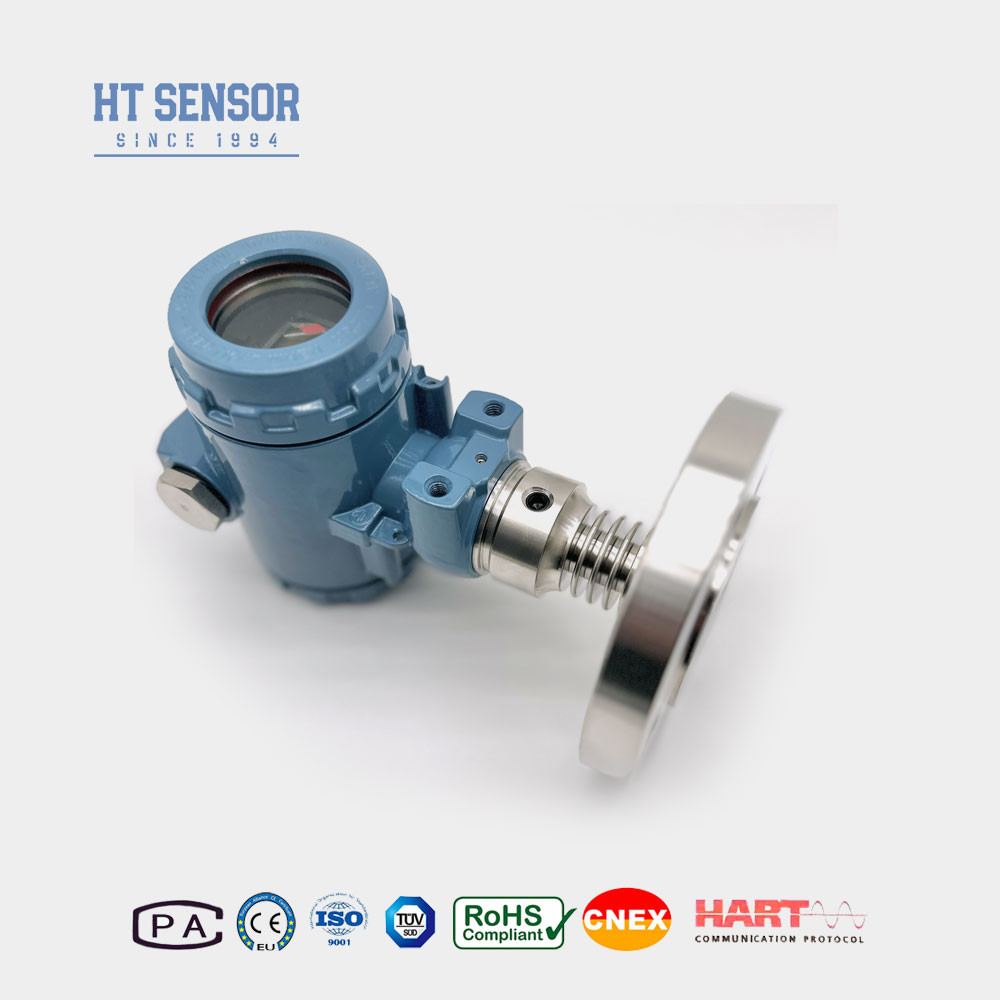

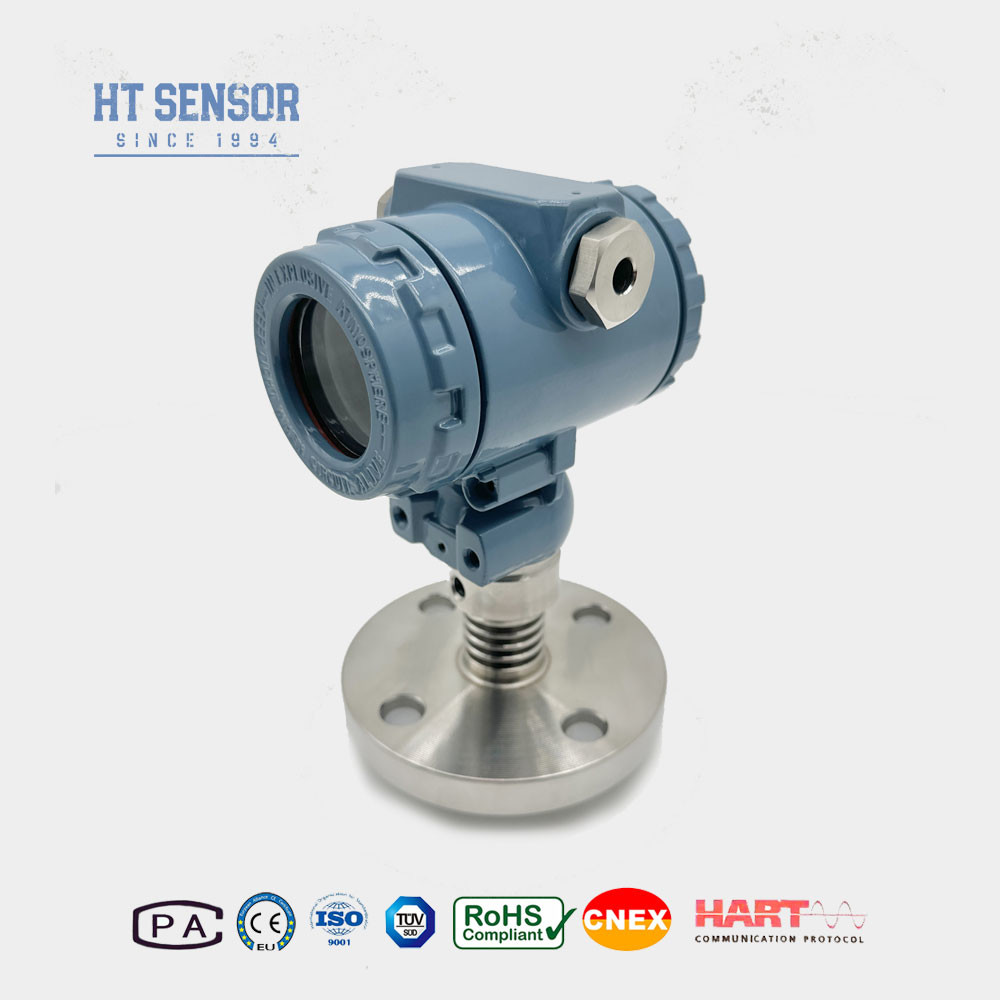

एचटी श्रृंखला सिलिकॉन प्रतिरोधी फिल्म तेल से भरा कोर फ्लश डायफ्राम दबाव सेंसर उच्च तापमान औद्योगिक ट्रांसमीटर के लिए
Product Details
| मॉडल नं.: | बीपी93420-IIIF | विद्युत आपूर्ति: | 12-32वीडीसी |
|---|---|---|---|
| आउटपुट: | डिस्प्ले के साथ 4-20mA | दबाव प्रकार: | गेज, निरपेक्ष, सीलबंद |
| रेंज: | 0-35kpa~20Mpa | संरचना का प्रकार: | फ्लश डायाफ्राम दबाव ट्रांसमीटर |
| मापने का माध्यम: | तरल, गैस, पेय पदार्थ गोंद इत्यादि | सटीकता ग्रेड: | 0.5% |
| समतल: | DN25...DN50 और इसी प्रकार आगे | अनुकूलन: | ओईएम और ओडीएम |
| प्रमुखता देना |
उच्च तापमान फ्लश डायफ्राम दबाव सेंसर,तेल से भरा हुआ कोर दबाव सेंसर,सिलिकॉन प्रतिरोधी फिल्म दबाव सेंसर |
||
Product Description
एचटी श्रृंखला सिलिकॉन प्रतिरोधी फिल्म तेल से भरा कोर फ्लश डायफ्राम दबाव सेंसर उच्च तापमान औद्योगिक के लिए
BP93420-IIIFL दबाव ट्रांसमीटर
फ्लश डायफ्राम दबाव सेंसर का परिचयः
BP93420 - III - FL दबाव ट्रांसमीटर सिग्नल मापने के तत्व के रूप में HT श्रृंखला प्रतिरोध सिलिकॉन झिल्ली तेल से भरे कोर का उपयोग करता है।इसकी प्रक्रिया कनेक्शन 316L अलगाव डायफ्राम और मिलान flange के प्रत्यक्ष वेल्डिंग शामिल है, सटीक दबाव माप की गारंटी देता है। एक कस्टम रेडिएटर उच्च तापमान वातावरण को समायोजित करने के लिए बनाया गया है।एक सिग्नल प्रोसेसिंग सर्किट सेंसर सिग्नल को मानक आउटपुट में परिवर्तित करता है. घटकों, अर्ध-तैयार उत्पादों और तैयार उत्पादों को सख्त परीक्षण और उम्र बढ़ने की जांच से गुजरना पड़ता है ताकि यह सुनिश्चित किया जा सके कि ट्रांसमीटर का प्रदर्शन स्थिर और विश्वसनीय हो।
| प्रदर्शन मापदंड | |
| माप सीमा | -100kPa... 0kPa ️ 35kPa... 1MPa |
| दबाव प्रकार | गेज दबाव, पूर्ण दबाव, सील दबाव |
| अतिभार | नामित सीमा का ≤ 1.5 गुना |
| सटीकता @ 25°C | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति और हाइस्टेरिसिस | 0.02% एफ.एस. (सामान्य) 0.05% एफ.एस. (अधिकतम) |
| दीर्घकालिक स्थिरता | ±0.1%F.S./Year (सामान्य) ±0.2%F.S./Year (अधिकतम) |
| शून्य बिंदु तापमान विचलन | ±0.02%F.S/°C ((≤100KPa) ±0.01%F.S/°C ((>100KPa) |
| पूर्ण पैमाने पर तापमान विचलन | ±0.02%F.S/°C ((≤100KPa) ±0.01%F.S/°C ((>100KPa) |
| आवृत्ति प्रतिक्रिया | 2.4Khz |
| मुआवजा तापमान | 0-70°C ((≤10mpa, अनुकूलन योग्य) |
| परिचालन तापमान | -20°C~80°C |
| भंडारण तापमान | -40°C~120°C |
| कंपन | 10g,55 हर्ट्ज ️ 2kHz |
| आवास सामग्री | 304, 316L |
| डायफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| विस्फोट प्रतिरोधी रेटिंग | ex ia IIC T6 Ga |
| सुरक्षा रेटिंग | IP65 |
| ओ-रिंग सील | फ्लोरो रबर |
| वजन | ~4 किलो |
आवेदनफ्लश डायफ्राम दबाव सेंसर:
- 316L के साथ गैर संक्षारक गैसों और तरल पदार्थों को मापने के लिए उपयुक्त।
- बाँझ प्रसंस्करण के लिए चिकित्सा, जैव औषधीय और खाद्य स्वच्छता उद्योग।
- कागज और रासायनिक उद्योगों में, साथ ही सीवेज स्तर और पेय के लिए उपयोग किया जाता है।
| आउटपुट सिग्नलfफ्लश डायफ्राम दबाव सेंसर | आपूर्ति वोल्टेज | आउटपुट प्रकार |
| 4~20mA | 12~30 वीडीसी | 2/3/4 तार |
| 0~10/20mA | 3 तार |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5 वीडीसी | |
| RS485 संचार प्रोटोकॉल | 3.6~30V / बैटरी | 4 तार |
| ऑर्डर टिप्सfफ्लश डायफ्राम दबाव सेंसर |
- 1. संगतता सुनिश्चित करेंः उत्पाद का चयन करते समय, कृपया सत्यापित करें कि परीक्षण किया गया माध्यम उत्पाद के संपर्क भागों के साथ संगत है।
- 2विस्फोट-प्रूफ उत्पाद: ध्यान दें कि विस्फोट-प्रूफ उत्पादों में डिजिटल डिस्प्ले हेड शामिल नहीं हैं।
- 3डिस्प्ले के लिए बिजली आपूर्तिः एलसीडी या एलईडी डिस्प्ले हेड के साथ ट्रांसमीटर का ऑर्डर करते समय, ट्रांसमीटर की बिजली आपूर्ति 20 वीडीसी से कम नहीं होनी चाहिए।
- 4बिजली संरक्षणः उत्पाद के विश्वसनीय संचालन को सुनिश्चित करने के लिए,यह सलाह दी जाती है कि साइट पर बिजली सुरक्षा उपकरण स्थापित करें और यह सुनिश्चित करें कि उत्पाद और बिजली की आपूर्ति विश्वसनीय रूप से ग्राउंड हो.
- 5. सीलिंग रिंग का चयनः फ्लोरीन रबर ओ-रिंग का नामित संचालन तापमान सीमा -20°C से 250°C है.एक ईपीडीएम ओ प्रकार की सीलिंग रिंग का चयन किया जाना चाहिए.
- 6केबल विकल्पः डिफ़ॉल्ट केबल लंबाई 1.5 मीटर है, और तीन प्रकार के केबल सामग्री हैं। जब तक अन्यथा निर्दिष्ट नहीं किया जाता है, पॉलीथीन केबल सामग्री का उपयोग किया जा सकता है।यदि एक अलग केबल सामग्री की आवश्यकता है, कृपया इसे ऑर्डर फॉर्म में इंगित करें।
- 7विशेष आवश्यकताएं: विशेष आवश्यकताओं के मामले में, जैसे कि मजबूत कंपन, तत्काल प्रभाव बल, मजबूत विद्युत चुम्बकीय या आरएफ हस्तक्षेप, कृपया हमें सूचित करें और इसे आदेश में इंगित करें.
| आदेश गाइडफ्लश डायफ्राम दबाव सेंसर | ||||||||
| BP93420XX | दबाव ट्रांसमीटर | |||||||
| कोड | रूपरेखा निर्माण | |||||||
| आईबी | सामान्य दबाव ट्रांसमीटर | नवम | डिस्प्ले दबाव ट्रांसमीटर | |||||
| आईई | झटके प्रतिरोधी विमानन दबाव ट्रांसमीटर | IIC/III | औद्योगिक जनरल/ डिस्प्ले प्रेशर ट्रांसमीटर | |||||
| यदि | नमी प्रतिरोधी दबाव ट्रांसमीटर | IIE/IIIE | सामान्य/डिस्प्ले दबाव ट्रांसमीटर | |||||
| IN | एयर कंडीशनिंग विशेष दबाव ट्रांसमीटर | |||||||
| आईसी | उच्च तापमान दबाव ट्रांसमीटर | |||||||
| आईक्यू/आईक्यूटी | बड़ा डायाफ्राम/उच्च तापमान दबाव ट्रांसमीटर | |||||||
| माप सीमा | -100kPa...0kPa ~ 35kPa...3.5MPa | |||||||
| (0-X) Kpa या MPa | X: वास्तविक माप सीमा दर्शाता है | |||||||
| कोड | विद्युत आपूर्ति | |||||||
| डी1 | 24 वीडीसी | |||||||
| डी2 | 5 वीडीसी | |||||||
| डी3 | अन्य | |||||||
| कोड | आउटपुट सिग्नल | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5 वीडीसी | S6 | 0~10 वीडीसी | |||||
| S3 | 0~5 वीडीसी | S7 | 0.5~4.5 वीडीसी | |||||
| S4 | 0~10mADC | |||||||
| कोड | दबाव कनेक्शन | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | अन्य | |||||||
| कोड | विद्युत कनेक्शन | |||||||
| बी1 | हर्शमैन | |||||||
| बी2 | पीजी7 प्लग | |||||||
| B3 | सीलबंद केबल आउटपुट | |||||||
| B4 | 2088 औद्योगिक आवरण | |||||||
| बी5 | 2088 डिस्प्ले के साथ औद्योगिक आवरण | |||||||
| B6 | अन्य | |||||||
| कोड | दबाव प्रकार | |||||||
| जी | गेज दबाव | |||||||
| ए | पूर्ण दबाव | |||||||
| एस | सीलबंद संदर्भ दबाव | |||||||
के बारे में सामान्य प्रश्नफ्लश डायफ्राम दबाव सेंसर:
1प्रश्न: आपकी योजना की विशेषताएं क्या हैं? फ्लश डायफ्राम दबाव सेंसरट्रांसमीटर?
उत्तर: उच्च परिशुद्धता, स्थायित्व और उत्कृष्ट प्रदर्शन। अनुकूलन उपलब्ध है।
2प्रश्न: क्या मैं विशेष विनिर्देशों को अनुकूलित कर सकता हूँ?
एकः हाँ, हमारे इंजीनियर विशिष्ट आवश्यकताओं को पूरा करने के लिए उत्पादों को अनुकूलित कर सकते हैं। हम OEM और ODM सेवा प्रदान करते हैं।
3प्रश्न: आपकी उत्पादन क्षमता क्या है?
A: हमारी विनिर्माण सुविधाएं प्रति माह 30,000 दबाव सेंसर ट्रांसमीटर तक का उत्पादन कर सकती हैं, इसलिए हम बड़े पैमाने पर ऑर्डर की जरूरतों को पूरा करने में पूरी तरह सक्षम हैं।यह सुचारू उत्पादन और वितरण अनुसूची सुनिश्चित करने के लिए अग्रिम में हमारी बिक्री टीम से संपर्क करने के लिए उचित है.
4प्रश्न: सामान्य वितरण अवधि क्या है?
एकः मानक मॉडल के लिए 5 ~ 8 कार्य दिवस। अनुकूलित उत्पाद भिन्न हो सकते हैं।
5प्रश्न: उत्पादों की कीमतें क्या हैं? क्या कोई छूट है?
A: बल्क ऑर्डर या दीर्घकालिक भागीदारों के लिए छूट के साथ प्रतिस्पर्धी मूल्य निर्धारण।
6प्रश्न: आपके उत्पादों की वारंटी क्या है? और बिक्री के बाद सेवा?
एकः हमारे वारंटी समय शिपमेंट के बाद 24 महीने है, और हमारे बिक्री के बाद 24 घंटे में अपने सवालों के साथ जवाब देंगे, पीसी नेटवर्क द्वारा दूरस्थ निर्देश हैहमेशा उपलब्ध।
