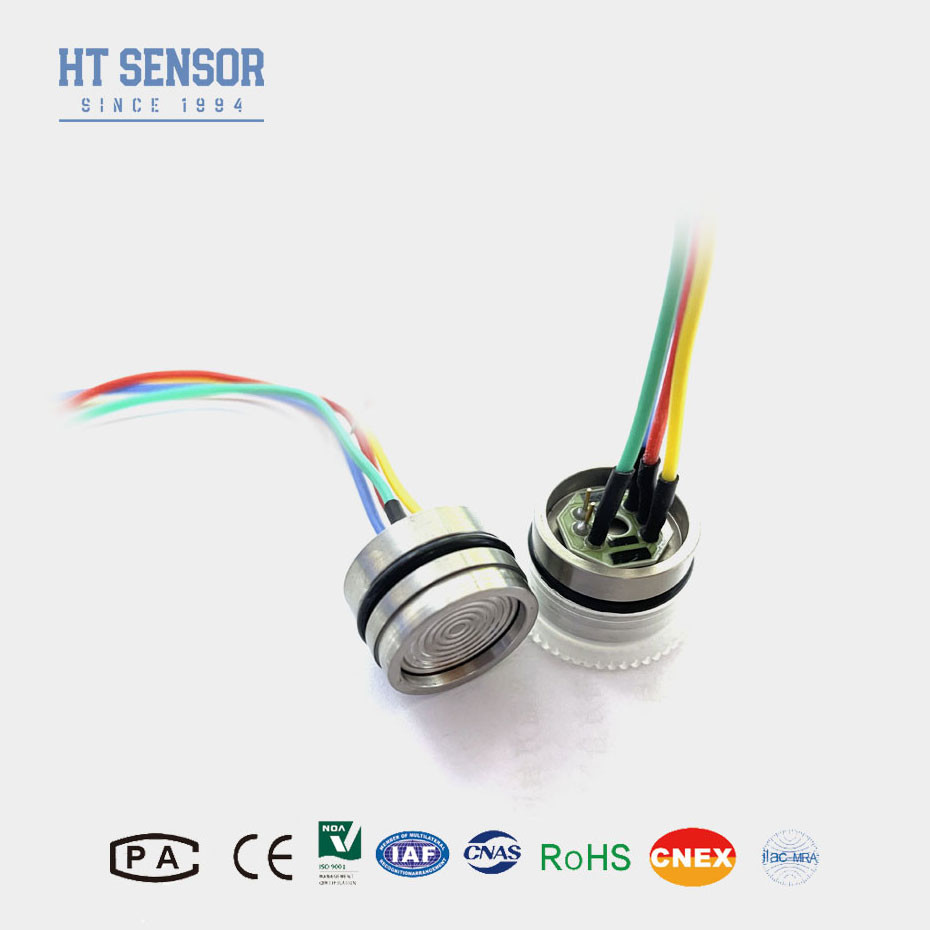

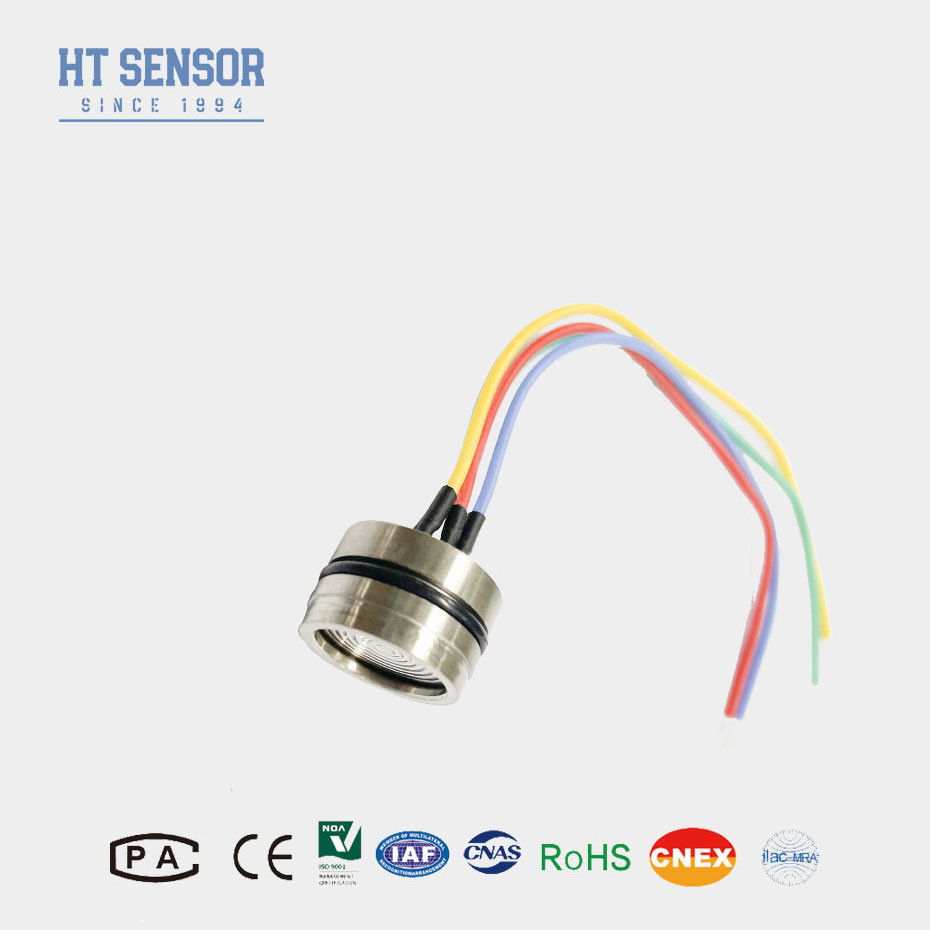

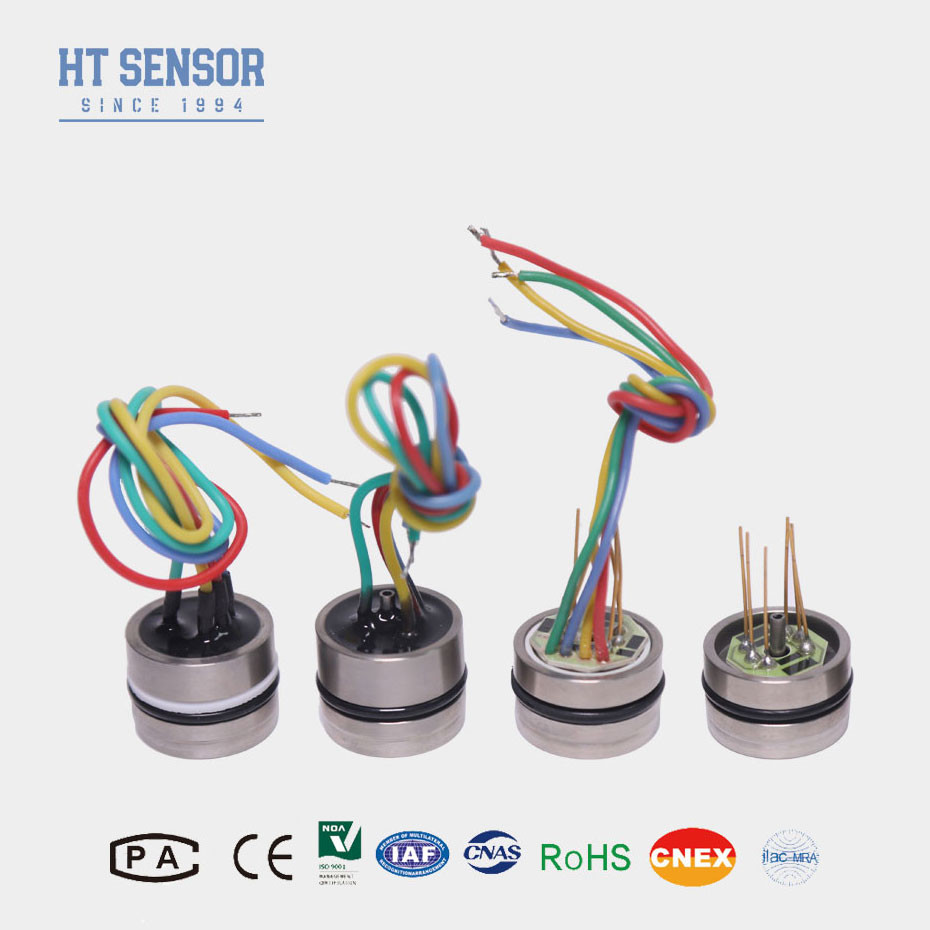

HT19V बिना धागे के लिए तापमान मुआवजा सिलिकॉन Piezoresistive दबाव सेंसर
Product Details
| मॉडल नं.: | HT19V | धागा प्रकार: | नहीं |
|---|---|---|---|
| तारों का प्रकार: | चार तार | मापने का माध्यम: | गैस और तरल |
| रेंज: | 0-10kpa~60mpa | आउटपुट: | एमवी |
| दबाव प्रकार: | जी/ए/एस | आपूर्ति: | 5-10VDC |
| एचएस कोड: | 9026209090 | आपूर्ति की क्षमता: | 20000 पीसी/माह |
| प्रकार: | पीज़ोरेसिस्टिव प्रेशर सेंसर | सामग्री: | स्टेनलेस स्टील |
| अनुकूलन: | उपलब्ध OEM और ODM | ||
| प्रमुखता देना |
HT19V सिलिकॉन पीज़ोरेसिस्टिव प्रेशर सेंसर,कोई धागा सिलिकॉन पीज़ोरेसिटिव दबाव सेंसर,तापमान मुआवजा सिलिकॉन Piezoresistive दबाव सेंसर |
||
Product Description
HT19V पीज़ोरेसिस्टिव सिलिकॉन प्रेशर सेंसर
सिलिकॉन दबाव सेंसर का परिचय:
HT19 सिलिकॉन पिज़ोरेसिटिव प्रेशर सेंसर का कोर एक अत्यधिक स्थिर फैला सिलिकॉन तत्व है। यह एक छोटी प्रोफ़ाइल, मीडिया संगत है,एक 316L स्टेनलेस स्टील आवास में पैक piezoresistive सिलिकॉन दबाव सेंसरएचटी26 क्षतिपूर्ति एक वेल्डेबल पैकेज में या 1/4 और 1/8 एनपीटी, 1/4 बीएसपी जैसे विभिन्न प्रकार के थ्रेडेड फिटिंग के साथ-साथ कस्टम प्रक्रिया फिटिंग के साथ पेश की जाती है।
उत्पाद की विशेषताएंकापीज़ोरेसिटिव सिलिकॉन प्रेशर सेंसर
• ओ-रिंग सील के साथ घुड़सवार
• स्टेनलेस स्टील से गीली सतहें
• बढ़ाया गया
• एएसआईसी कैलिब्रेट
• पूर्ण, सील गेज
• केबल विकल्प
• एनालॉग आउटपुट
• SENT आउटपुट वैकल्पिक (विवरण के लिए संपर्क कारखाने)
आवेदनसिलिकॉन दबाव सेंसर का:
1संक्षारक गैस और तरल दबाव को मापने के लिए उपयुक्त, 316 एल स्टेनलेस स्टील के साथ संगत
2. दबाव की निगरानी और नियंत्रण के लिए प्रक्रिया नियंत्रण प्रणालियों में प्रयोग किया जाता है।
3. अक्सर प्रशीतन प्रणाली और वायु कंप्रेसर दबाव माप में प्रयोग किया जाता है।
विद्युत प्रदर्शनसिलिकॉन दबाव सेंसर का:
1बिजली की आपूर्तिः ≤10 वीडीसी
2सामान्य मोड आउटपुट वोल्टेजः इनपुट का 50% (सामान्य)
3. इनपुट प्रतिबाधाः 4KΩ ~ 20KΩ
4. आउटपुट प्रतिबाधा:2.5KΩ~6KΩ
5विद्युत कनेक्शनः 100 मिमी उच्च तापमान के तार, रिबन केबल
| प्रदर्शन मापदंडसिलिकॉन दबाव सेंसर का.. | ||||||
| माप सीमा | स्प्लिट (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | ||||
| पूर्ण (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| मुहरबंद | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPaS, 100MPaS | |||||
| प्रकार | अधिकतम | इकाई | ||||
| गैररेखागतता | ±0.15 | ±0.3 | %F.S | |||
| पुनरावृत्ति | 0.05 | 0.1 | %F.S | |||
| हिस्टेरिसिस | 0.05 | 0.1 | %F.S | |||
| शून्य ऑफसेट आउटपुट | 0±1 | 0±2 | mV | |||
| पूर्ण पैमाने पर उत्पादन | ≤20 केपीए | 50±1 | 50±2 | mV | ||
| ≥35kPa | 100±1 | 100±2 | mV | |||
| शून्य ऑफसेट टेम्प. बहाव | ≤20 केपीए | ± 1 | ±25 | %F.S | ||
| ≥35kPa | ±0.8 | ± 15 | %F.S | |||
| पूर्ण पैमाने का तापमान | ≤20 केपीए | ± 1 | ±2 | %F.S | ||
| ≥35kPa | ±0.8 | ± 15 | %F.S | |||
| मुआवजा टेम्प. | ≤20 केपीए | 0~50 | oC | |||
| ≥35kPa | 0~70 | oC | ||||
| परिचालन तापमान | -20~80 | oC | ||||
| भंडारण तापमान | -40~125 | oC | ||||
| अनुमेय अधिभार | 3 गुना पूर्ण पैमाने या 120MPa के बीच छोटा मान लें | |||||
| फटने का दबाव | 5 गुना पूर्ण पैमाने | |||||
| दीर्घकालिक स्थिरता | 0.2 % | वित्तीय वर्ष/वर्ष | ||||
| डायफ्राम सामग्री | 316L | |||||
| इन्सुलेशन प्रतिरोध | ≥200MΩ 100VDC | |||||
| कंपन | 10gRMS, 20Hz से 2000Hz की स्थितियों में कोई परिवर्तन नहीं | |||||
| झटका | 100 ग्राम, 11 मिलीग्राम | |||||
| प्रतिक्रिया समय | ≤1ms | |||||
| ओ-रिंग सील | नाइट्राइल रबर या फ्लोरो रबर | |||||
| भरने का माध्यम | सिलिकॉन तेल | |||||
| वजन | ~28 ग्राम | |||||
| मापदंडों को निम्नलिखित परिस्थितियों में परीक्षण किया जाता है: 10V @ 25oC | ||||||
| रूपरेखा निर्माणसिलिकॉन दबाव सेंसर का | |
| <3.5 एमपीएएस |  |
| ≥3.5MPaS <40 एमपीएएस |
|
| ≥40MPaS | |
| विद्युत कनेक्शन और क्षतिपूर्तिसिलिकॉन दबाव सेंसर का |
|
|
| चयनित उदाहरण |
| आदेश देने की युक्तियाँ |
| प्रश्न और उत्तर |
1दबाव सेंसर का चयन करते समय मुझे किन कारकों पर विचार करना चाहिए?
दबाव सीमाः अधिकतम और न्यूनतम दबाव जो सेंसर माप सकता है।
सटीकताः माप की सटीकता की आवश्यक डिग्री।
आउटपुट सिग्नल: विद्युत सिग्नल आउटपुट का प्रकार (जैसे, 4-20mA, 0-5VDC, डिजिटल आउटपुट) ।
परिचालन वातावरणः तापमान, आर्द्रता और संक्षारक पदार्थों के संपर्क में आने जैसी स्थितियां।
सामग्री संगतताः यह सुनिश्चित करना कि सेंसर सामग्री मापे जा रहे मीडिया के साथ संगत हो।
प्रतिक्रिया समय: सेंसर दबाव में परिवर्तन के प्रति कितनी तेजी से प्रतिक्रिया करता है।
2मैं दबाव सेंसर कैसे स्थापित करूं?
माउंटिंगः सेंसर को उपयुक्त फिटिंग का उपयोग करके सुरक्षित रूप से माउंट करें और सुनिश्चित करें कि यह दबाव स्रोत के साथ ठीक से संरेखित है।
वायरिंगः निर्माता के निर्देशों के अनुसार विद्युत आउटपुट को नियंत्रण प्रणाली या निगरानी उपकरण से कनेक्ट करें।
कैलिब्रेशनः सटीक रीडिंग सुनिश्चित करने के लिए कैलिब्रेशन करें। इसमें शून्य और स्पैन समायोजन शामिल हो सकते हैं।
सुरक्षाः सेंसर को नुकसान या चोट लगने से बचने के लिए सभी सुरक्षा दिशानिर्देशों का पालन करें।
3मैं दबाव सेंसर का रखरखाव कैसे करूं?
नियमित कैलिब्रेशनः सटीकता बनाए रखने के लिए सेंसर को समय-समय पर कैलिब्रेट करें।
निरीक्षणः भौतिक क्षति या पहनने के लिए नियमित रूप से निरीक्षण करें।
सफाईः संवेदक और उसके कनेक्शन को साफ करें ताकि दूषित न हो।
सुरक्षाः यह सुनिश्चित करें कि सेंसर पर्यावरण के कारकों से सुरक्षित है जो इसके प्रदर्शन को प्रभावित कर सकते हैं।
4दबाव सेंसर के सामान्य अनुप्रयोग क्या हैं?
औद्योगिक स्वचालन: विनिर्माण में प्रक्रिया दबावों की निगरानी और नियंत्रण।
ऑटोमोटिवः इंजनों में तेल, ईंधन और वायु के दबाव को मापना।
चिकित्सा उपकरण: रक्तचाप और अन्य शारीरिक दबावों की निगरानी करना।
एचवीएसी प्रणालीः उचित वायु और गैस दबाव सुनिश्चित करना।
एयरोस्पेस: केबिन दबाव और अन्य महत्वपूर्ण मापदंडों को मापना।
पर्यावरणीय निगरानीः वायुमंडलीय और जल दबावों का मापन।
5दबाव सेंसर में डिजिटल मुआवजा क्या है?
डिजिटल मुआवजे में दबाव माप में त्रुटियों और गैर-रैखिकताओं को ठीक करने के लिए माइक्रोप्रोसेसर का उपयोग करना शामिल है।यह तकनीक पूर्व-कैलिब्रेटेड सुधार कारकों और तापमान भिन्नताओं के आधार पर सेंसर के आउटपुट को समायोजित करके सटीकता में सुधार करती है.
6यदि मेरा दबाव सेंसर ठीक से काम नहीं कर रहा है तो मुझे क्या करना चाहिए?
कनेक्शन की जाँच करें: सभी विद्युत और यांत्रिक कनेक्शन सुरक्षित हैं।
पुनरीक्षण कैलिब्रेशनः यह सत्यापित करें कि सेंसर ठीक से कैलिब्रेट किया गया है।
क्षति का निरीक्षण करें: सेंसर या उसके घटकों में किसी भी भौतिक क्षति की तलाश करें।
प्रलेखन परामर्शः समस्या निवारण चरणों के लिए उपयोगकर्ता पुस्तिका देखें.
संपर्क सहायताः यदि समस्याएं बनी रहती हैं, तो तकनीकी सहायता के लिए निर्माता या आपूर्तिकर्ता से संपर्क करें।
