| उत्पत्ति के प्लेस: | बाओजी, चीन |
|---|---|
| ब्रांड नाम: | HT SENSOR |
| प्रमाणन: | ISO9001 |
| मॉडल संख्या: | BP93420-IQT |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | मानक निर्यात पैकेज |
| प्रसव के समय: | 5 से 8 कार्यदिवस |
| भुगतान शर्तें: | वेस्टर्न यूनियन, एल / सी, टी / टी |
| आपूर्ति की क्षमता: | 5000 पीसीएस/माह |
| Model NO.: | BP93420-IQT | Thread: | 50.4mm |
|---|---|---|---|
| Pressure Type: | Gauge , Absolute Pressure ,Sealed Pressure | Transport Package: | Carton |
| Specification: | Silicon pressure sensor transmitter | HS Code: | 9026201090 |
| Type: | flush diaphragm Pressure sensor Transmitter | Accuracy Grade: | 0.5%F.S |
| Pressure range: | -100kpa...0kpa ~35kpa...3.5MPa | Output: | 4-20mA and so on |
| प्रमुखता देना: | उच्च तापमान फ्लश डायफ्राम दबाव सेंसर,खाद्य उद्योग फ्लश डायफ्राम दबाव सेंसर,हेल्थकेयर इंडस्ट्रीज फ्लश डायफ्राम प्रेशर सेंसर |
||

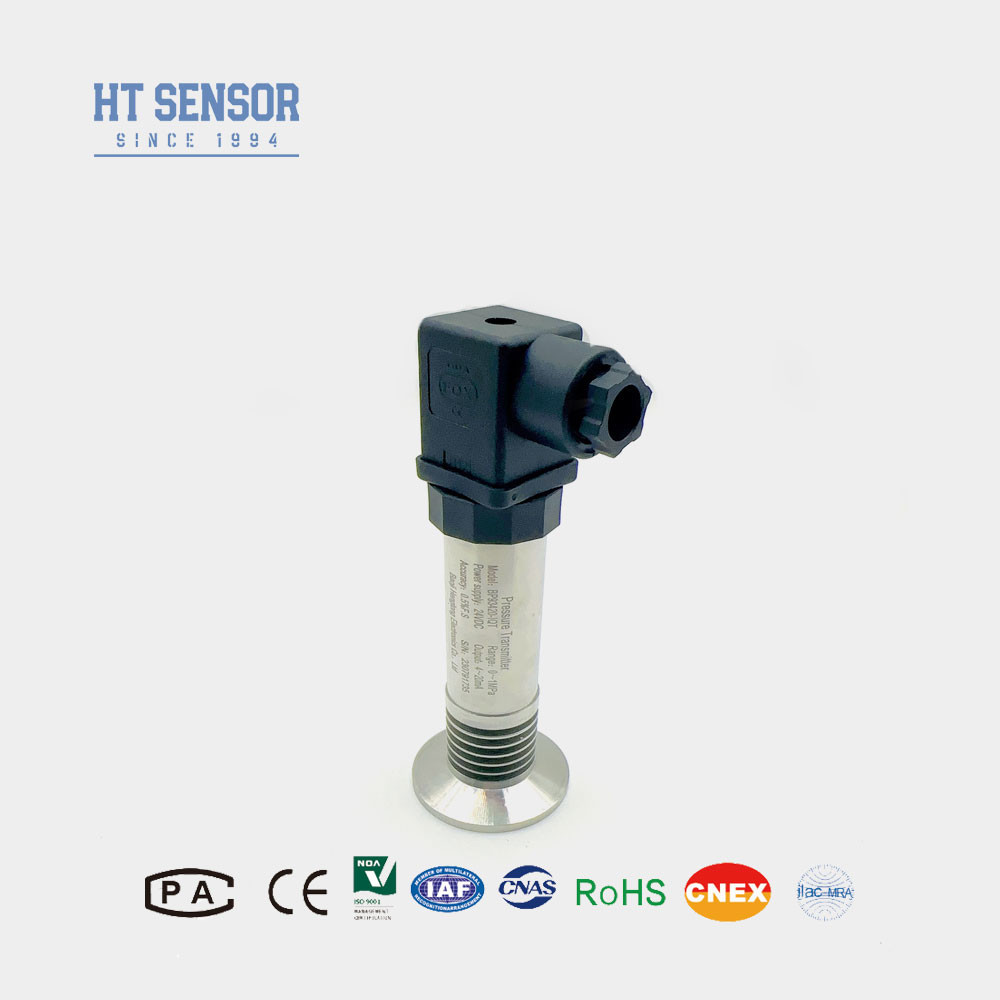

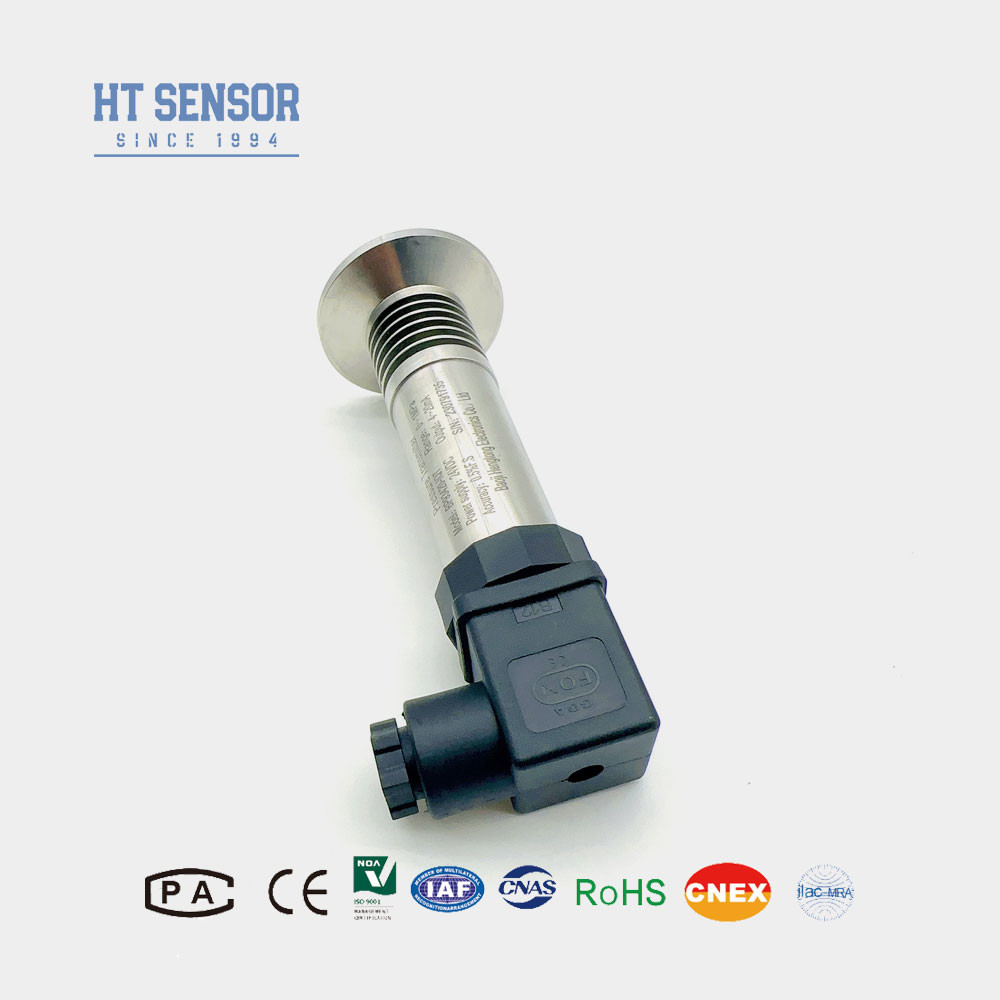

BP93420-IQT दबाव ट्रांसमीटर
फ्लश डायफ्राम दबाव सेंसर का परिचय:
BP93420-IQT फ्लैट झिल्ली दबाव सेंसर आयातित सामग्रियों से बने एक इलास्टोमर का उपयोग करता है, साथ ही डायफ्राम अलगाव तकनीक के साथ। महत्वपूर्ण बात यह है कि सेंसर सिर में कोई दबाव सेंसर छेद नहीं है,माप के दौरान गैर चिपचिपा माध्यम के अवरुद्ध होने के जोखिम को समाप्त करना।यह एकीकृत डिजाइन ट्रांसमीटर को दबाव माप और नियंत्रण अनुप्रयोगों के लिए उपयुक्त बनाता है जिसमें रासायनिक कोटिंग जैसे चिपचिपा माध्यम शामिल हैं, पेंट, मिट्टी, डामर और कच्चे तेल।
| प्रदर्शन मापदंडफ्लश डायफ्राम दबाव सेंसर काः | |
| माप सीमा | -100kPa...0kPa ~ 35kPa...3.5MPa |
| दबाव प्रकार | गेज दबाव, पूर्ण दबाव, सील दबाव |
| अतिभार | नामित सीमा का ≤ 1.5 गुना |
| सटीकता @ 25oC | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति | ≤0.1% एफएस |
| हिस्टेरिसिस | ≤0.1% एफएस |
| दीर्घकालिक स्थिरता | ±0.1% F.S./Year ((सामान्य) ±0.2% F.S./Year ((अधिकतम) |
| शून्य बिंदु तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| पूर्ण पैमाने पर तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| आवृत्ति प्रतिक्रिया | 2.4Khz |
| मुआवजा तापमान | 0-70oC (अनुकूलित) |
| परिचालन तापमान | -20°C से 80°C |
| भंडारण तापमान | -40°C से 120°C |
| कंपन | 10g,55Hz ~ 2kHz |
| आवास सामग्री | 304, 316L |
| डायफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| सुरक्षा रेटिंग | IP65 |
| वजन | ~0.3kg |
उत्पाद की विशेषताएंफ्लश डायफ्राम दबाव सेंसर काः
1. व्यापक माप सीमा, विभिन्न दबाव इंटरफ़ेस विकल्प।
2विभिन्न आउटपुट सिग्नल विकल्प
3समायोज्य शून्य और पूर्ण पैमाने पर।
4उच्च सटीकता, कई बाँझ प्रक्रिया कनेक्शन।
आवेदनफ्लश डायफ्राम दबाव सेंसर काः
1316L के साथ गैर संक्षारक गैसों और तरल पदार्थों को मापने के लिए उपयुक्त है।
2चिकित्सा, जैवऔषधी और खाद्य स्वच्छता उद्योगों में निष्फल प्रसंस्करण के लिए।
3कागज और रासायनिक उद्योगों में उपयोग किया जाता है, साथ ही अपशिष्ट जल के स्तर और पेय के दबाव माप के लिए उपयुक्त हाइड्रोलिक और वायवीय नियंत्रण प्रणालियों के लिए।
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
| 4~20mA | 12~30 वीडीसी | 2/3/4 तार |
| 0~10/20mA | 3 तार |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5 वीडीसी | |
| RS485 संचार प्रोटोकॉल | 3.6~30V / बैटरी | 4 तार |
| आदेश देने की युक्तियाँ |
1मीडिया संगतता
किसी उत्पाद का चयन करते समय यह सुनिश्चित करें कि मापने वाला माध्यम सेंसर के गीले घटकों के साथ संगत हो।यह संगतता उपकरण के विश्वसनीय और उचित कार्य के लिए महत्वपूर्ण है.
2विस्फोट-प्रूफ उत्पाद
कृपया ध्यान दें कि ऑर्डर करते समय विस्फोट प्रतिरोधी उत्पादों में डिजिटल डिस्प्ले मानक के रूप में शामिल नहीं होता है।यदि आपके आवेदन के लिए डिजिटल डिस्प्ले की आवश्यकता है तो यह एक महत्वपूर्ण कारक है.
3ग्राउंडिंग और बिजली संरक्षण
उत्पाद के विश्वसनीय संचालन की गारंटी देने के लिए, हम साइट पर बिजली सुरक्षा उपकरण स्थापित करने और उत्पाद और बिजली की आपूर्ति दोनों के उचित ग्राउंडिंग सुनिश्चित करने की सलाह देते हैं।यह विद्युत गड़बड़ी के खिलाफ सेंसर की रक्षा करने में मदद मिलेगी, निरंतर प्रदर्शन बनाए रखना।
4केबल विकल्प
उत्पाद एक डिफ़ॉल्ट संलग्न केबल के साथ नहीं आता है। यदि एक केबल की आवश्यकता है, तो तीन सामग्री विकल्प उपलब्ध हैंः पॉलीथीन, पीवीसी, और बख्तरबंद। जब तक अन्यथा निर्दिष्ट नहीं किया जाता है,पॉलीइथिलीन केबल विकल्प डिफ़ॉल्ट रूप से इस्तेमाल किया जाएगायदि आपको एक अलग केबल सामग्री की आवश्यकता है, तो कृपया इसे अपने ऑर्डर फॉर्म में इंगित करें।
5विशेष आवश्यकताएं
विशेष आवश्यकताओं के साथ अनुप्रयोगों के लिए, जैसे कि मजबूत कंपन, तत्काल प्रभाव बल, या तीव्र विद्युत चुम्बकीय / रेडियो आवृत्ति हस्तक्षेप,कृपया हमें सूचित करें और अपने आदेश में विवरण प्रदान करेंयह हमें आपके विशिष्ट अनुप्रयोग आवश्यकताओं के लिए उत्पाद की उपयुक्तता सत्यापित करने की अनुमति देगा।
| फ्लश डायफ्राम दबाव सेंसर के आदेश गाइड | ||||||||
| BP93420XX | दबाव ट्रांसमीटर | |||||||
| कोड | रूपरेखा निर्माण | |||||||
| आईबी | सामान्य दबाव ट्रांसमीटर | नवम | डिस्प्ले दबाव ट्रांसमीटर | |||||
| आईई | झटके प्रतिरोधी विमानन दबाव ट्रांसमीटर | IIC/III | औद्योगिक जनरल/ डिस्प्ले प्रेशर ट्रांसमीटर | |||||
| यदि | नमी प्रतिरोधी दबाव ट्रांसमीटर | IIE/IIIE | सामान्य/डिस्प्ले दबाव ट्रांसमीटर | |||||
| IN | एयर कंडीशनिंग विशेष दबाव ट्रांसमीटर | |||||||
| आईसी | उच्च तापमान दबाव ट्रांसमीटर | |||||||
| IQ1/IQ2 | बड़ा डायाफ्राम/उच्च तापमान दबाव ट्रांसमीटर | |||||||
| माप सीमा | -100kPa... 0kPa~ 35kPa...3.5MPa | |||||||
| (0-X) Kpa या MPa | X: वास्तविक माप सीमा दर्शाता है | |||||||
| कोड | विद्युत आपूर्ति | |||||||
| डी1 | 24 वीडीसी | |||||||
| डी2 | 5 वीडीसी | |||||||
| डी3 | अन्य | |||||||
| कोड | आउटपुट सिग्नल | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5 वीडीसी | S6 | 0~10 वीडीसी | |||||
| S3 | 0~5 वीडीसी | S7 | 0.5~4.5 वीडीसी | |||||
| S4 | 0~10mADC | |||||||
| कोड | दबाव कनेक्शन | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | अन्य | |||||||
| कोड | विद्युत कनेक्शन | |||||||
| बी1 | हर्शमैन | |||||||
| बी2 | पीजी7 प्लग | |||||||
| B3 | सीलबंद केबल आउटपुट | |||||||
| B4 | 2088 औद्योगिक आवरण | |||||||
| बी5 | 2088 डिस्प्ले के साथ औद्योगिक आवरण | |||||||
| B6 | अन्य | |||||||
| कोड | दबाव प्रकार | |||||||
| जी | गेज दबाव | |||||||
| ए | पूर्ण दबाव | |||||||
| एस | सीलबंद संदर्भ दबाव | |||||||
अक्सर पूछे जाने वाले प्रश्न:
प्रश्न और उत्तर
Q1:क्या आप विनिर्माण कंपनी हैं?
A1:हम 29 से अधिक वर्षों के अनुभव के साथ निर्माता हैं।
Q2:अनुकूलित उत्पाद
A2:हम OEM और कस्टम-डिज़ाइन सेवाएं प्रदान करते हैं।
Q3:गुणवत्ता की गारंटी
A3:हमारे उत्पादों को मूल खरीदार को शिपमेंट की तारीख से 12 से 18 महीने की सीमित वारंटी है। हेंगटोंग दोषपूर्ण उत्पादों को निःशुल्क बदल देगा या मरम्मत करेगा।यह गारंटी किसी भी इकाइयों के लिए लागू नहीं होता है संशोधित किया गया है, दुरुपयोग, उपेक्षित।
Q4: शिपमेंट और पैकिंग
A4:उत्पाद आम तौर पर अंतरराष्ट्रीय एक्सप्रेस द्वारा भेजे जाते हैं जिसमें UPS,FedEx,DHL और INT शामिल हैं।निरीक्षण प्रमाणन सहित.
Q5:हमसे संपर्क करें
A5:हमारे पास एक सक्रिय और अनुभवी बिक्री टीम है जो आपको तकनीकी प्रश्न और व्यावसायिक मुद्दे पर सेवा देगी। बस हमें संदेश छोड़ दें या ऑनलाइन सेवा पर क्लिक करें।
