| उत्पत्ति के प्लेस: | बाओजी, चीन |
|---|---|
| ब्रांड नाम: | HT SENSOR |
| प्रमाणन: | ISO9001 |
| मॉडल संख्या: | BP93420-IQT |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | मानक निर्यात पैकेज |
| प्रसव के समय: | 5 से 8 कार्यदिवस |
| भुगतान शर्तें: | वेस्टर्न यूनियन, एल / सी, टी / टी |
| आपूर्ति की क्षमता: | 5000 पीसीएस/माह |
| Model NO.: | BP93420-IQT | Thread: | 50.4mm |
|---|---|---|---|
| Pressure Type: | Gauge , Absolute ， Sealed Pressure | Transport Package: | Carton |
| Specification: | Silicon pressure sensor | HS Code: | 9026201090 |
| Type: | flush diaphragm Pressure sensor Transmitter | Accuracy Grade: | 0.5%F.S |
| Pressure range: | -100kpa...0kpa ~35kpa...3.5MPa | Output: | 4-20mA |
| प्रमुखता देना: | उच्च तापमान दबाव सेंसर ट्रांसमीटर,उच्च तापमान फ्लश डायफ्राम दबाव सेंसर,बड़ा डीआईएन फ्लश डायफ्राम दबाव सेंसर |
||

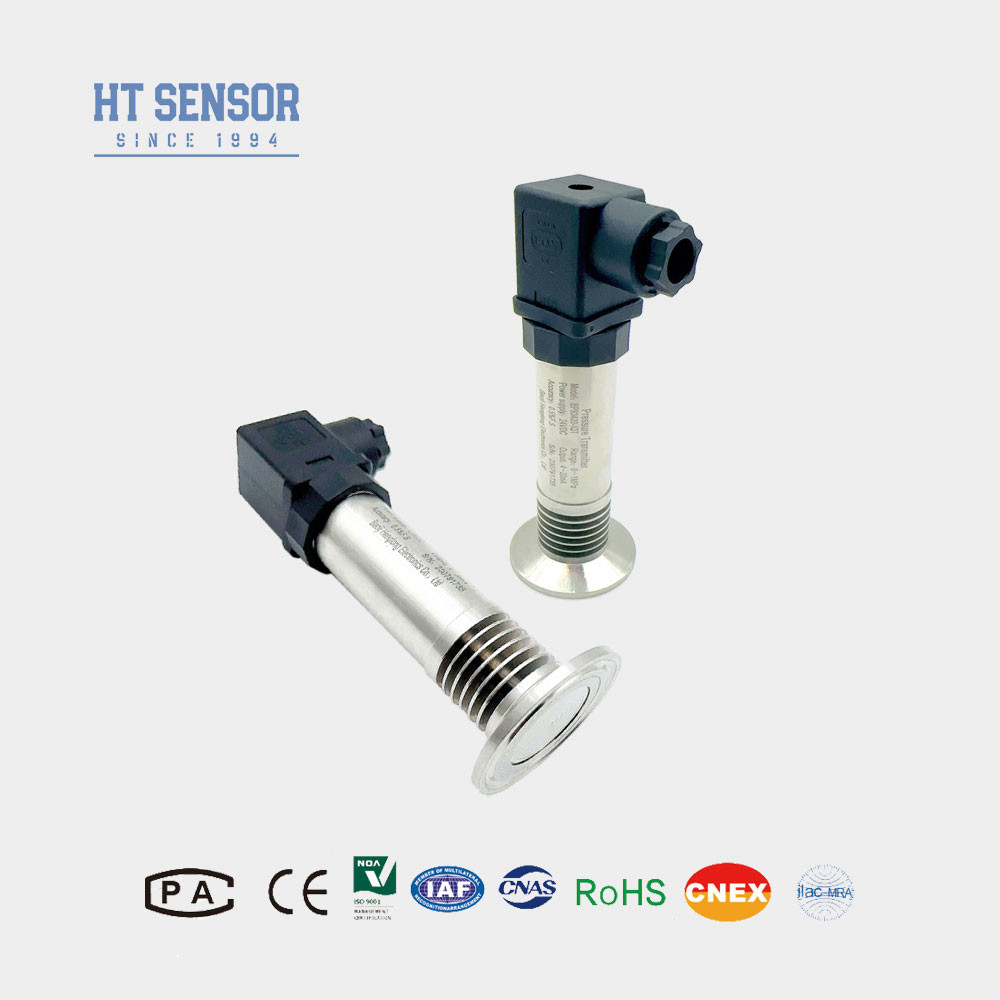

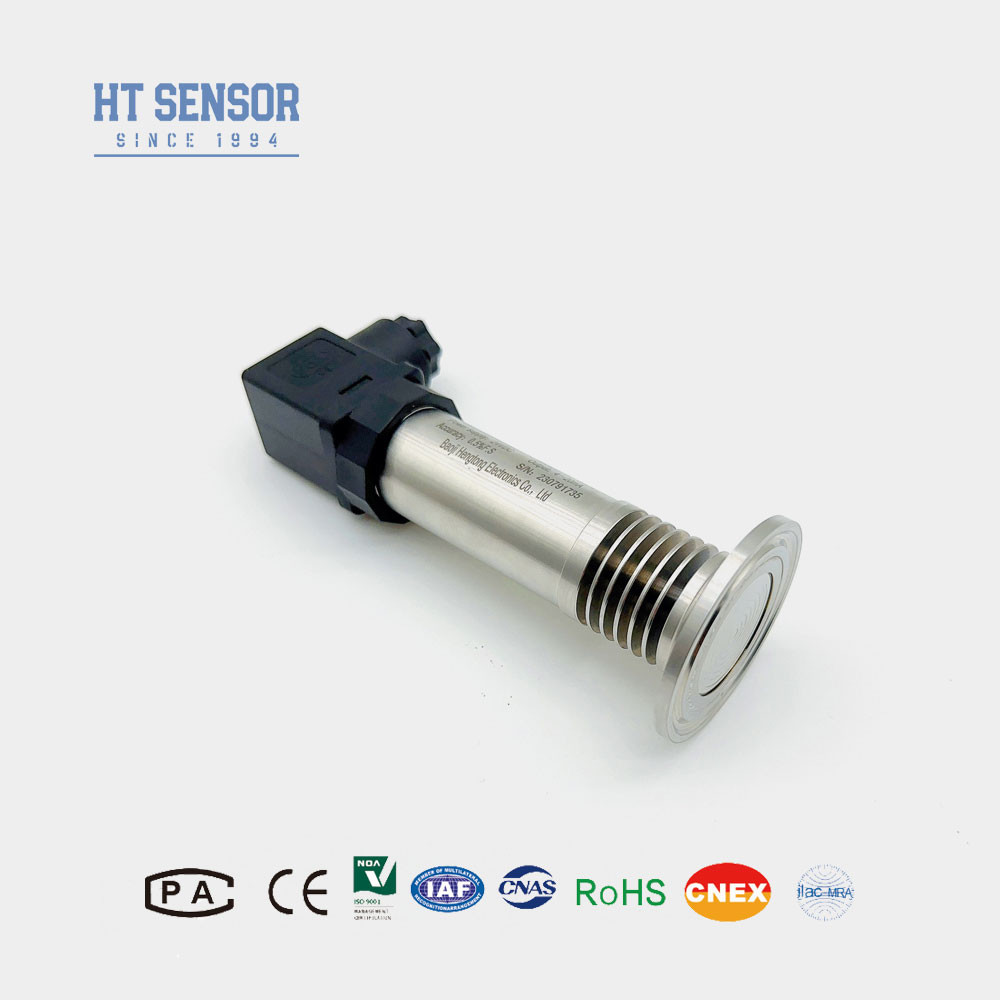

BP93420-IQT दबाव ट्रांसमीटर
फ्लश डायफ्राम दबाव सेंसर का परिचय:
BP93420-IQT दबाव सेंसर ट्रांसमीटर को विभिन्न मापदंडों पर कठोर परीक्षण से गुजरना पड़ा है, जिससे स्थिर और विश्वसनीय प्रदर्शन सुनिश्चित होता है।इसका खुला हुआ बड़ा डायफ्राम मध्यम क्रिस्टलीकरण के कारण दबाव बंदरगाह अवरोध को रोकने में प्रभावी हैयह सेंसर खाद्य और स्वास्थ्य उद्योगों में उपयोग के लिए उपयुक्त है, जहां स्वच्छता और स्वच्छता सर्वोपरि है।
| प्रदर्शन मापदंडफ्लश डायफ्राम दबाव सेंसर काः | |
| माप सीमा | -100kPa...0kPa ~ 35kPa...3.5MPa |
| दबाव प्रकार | गेज दबाव, पूर्ण दबाव, सील दबाव |
| अतिभार | नामित सीमा का ≤ 1.5 गुना |
| सटीकता @ 25oC | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति | ≤0.1% एफएस |
| हिस्टेरिसिस | ≤0.1% एफएस |
| दीर्घकालिक स्थिरता | ±0.1% F.S./Year ((सामान्य) ±0.2% F.S./Year ((अधिकतम) |
| शून्य बिंदु तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| पूर्ण पैमाने पर तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| आवृत्ति प्रतिक्रिया | 2.4Khz |
| मुआवजा तापमान | 0-70oC (अनुकूलित) |
| परिचालन तापमान | -20°C से 80°C |
| भंडारण तापमान | -40°C से 120°C |
| कंपन | 10g,55Hz ~ 2kHz |
| आवास सामग्री | 304, 316L |
| डायफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| सुरक्षा रेटिंग | IP65 |
| वजन | ~0.3kg |
उत्पाद की विशेषताएंफ्लश डायफ्राम दबाव सेंसर काः
1. व्यापक माप सीमा, विभिन्न दबाव इंटरफ़ेस विकल्प।
2विभिन्न आउटपुट सिग्नल विकल्प
3समायोज्य शून्य और पूर्ण पैमाने पर।
4उच्च सटीकता, कई बाँझ प्रक्रिया कनेक्शन।
आवेदनफ्लश डायफ्राम दबाव सेंसर काः
1316L के साथ गैर संक्षारक गैसों और तरल पदार्थों को मापने के लिए उपयुक्त है।
2चिकित्सा, जैवऔषधी और खाद्य स्वच्छता उद्योगों में निष्फल प्रसंस्करण के लिए।
3कागज और रासायनिक उद्योगों में उपयोग किया जाता है, साथ ही अपशिष्ट जल के स्तर और पेय के दबाव माप के लिए उपयुक्त हाइड्रोलिक और वायवीय नियंत्रण प्रणालियों के लिए।
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
| 4~20mA | 12~30 वीडीसी | 2/3/4 तार |
| 0~10/20mA | 3 तार |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5 वीडीसी | |
| RS485 संचार प्रोटोकॉल | 3.6~30V / बैटरी | 4 तार |
| आदेश देने की युक्तियाँ |
1मीडिया संगतताः
किसी उत्पाद का चयन करते समय यह सुनिश्चित करना आवश्यक है कि परीक्षण किए जाने वाले माध्यम उत्पाद के गीले भागों के साथ संगत हों।यह सेंसर के उचित और विश्वसनीय संचालन की गारंटी के लिए एक महत्वपूर्ण विचार है.
2विस्फोट-प्रूफ उत्पाद:
आदेश देते समय, कृपया ध्यान दें कि विस्फोट प्रतिरोधी उत्पादों में मानक के रूप में डिजिटल डिस्प्ले शामिल नहीं है।यदि आपके आवेदन के लिए डिजिटल डिस्प्ले की आवश्यकता है तो यह एक महत्वपूर्ण कारक है।.
3ग्राउंडिंग और बिजली संरक्षण:
उत्पाद के विश्वसनीय संचालन को सुनिश्चित करने के लिए, उपयोगकर्ताओं को सलाह दी जाती है कि वे बिजली सुरक्षा उपकरणों को साइट पर स्थापित करें और यह सुनिश्चित करें कि उत्पाद और बिजली की आपूर्ति ठीक से ग्राउंड हो।यह उपाय सेंसर को विद्युत गड़बड़ी से बचाने और निरंतर प्रदर्शन बनाए रखने में मदद करेगा.
4केबल विकल्पः
उत्पाद एक डिफ़ॉल्ट संलग्न केबल के साथ नहीं आता है। यदि एक केबल की आवश्यकता है, तो तीन सामग्री विकल्प उपलब्ध हैं - पॉलीथीन, पीवीसी, और बख्तरबंद। जब तक अन्यथा निर्दिष्ट नहीं किया जाता,पॉलीइथिलीन केबल सामग्री का प्रयोग डिफ़ॉल्ट रूप से किया जाएगायदि एक अलग केबल सामग्री की आवश्यकता है, तो कृपया इसे अपने आदेश फॉर्म में इंगित करें।
5विशेष आवश्यकताएं:
विशेष आवश्यकताओं के मामले में जैसे कि मजबूत कंपन, तत्काल प्रभाव बल, या मजबूत विद्युत चुम्बकीय / रेडियो आवृत्ति हस्तक्षेप, कृपया हमें सूचित करें और अपने आदेश में इन विवरणों को निर्दिष्ट करें।यह हमें यह सुनिश्चित करने की अनुमति देगा कि उत्पाद आपके अद्वितीय अनुप्रयोग आवश्यकताओं के लिए उपयुक्त है.
| फ्लश डायफ्राम दबाव सेंसर के आदेश गाइड | ||||||||
| BP93420XX | दबाव ट्रांसमीटर | |||||||
| कोड | रूपरेखा निर्माण | |||||||
| आईबी | सामान्य दबाव ट्रांसमीटर | नवम | डिस्प्ले दबाव ट्रांसमीटर | |||||
| आईई | झटके प्रतिरोधी विमानन दबाव ट्रांसमीटर | IIC/III | औद्योगिक जनरल/ डिस्प्ले प्रेशर ट्रांसमीटर | |||||
| यदि | नमी प्रतिरोधी दबाव ट्रांसमीटर | IIE/IIIE | सामान्य/डिस्प्ले दबाव ट्रांसमीटर | |||||
| IN | एयर कंडीशनिंग विशेष दबाव ट्रांसमीटर | |||||||
| आईसी | उच्च तापमान दबाव ट्रांसमीटर | |||||||
| IQ1/IQ2 | बड़ा डायाफ्राम/उच्च तापमान दबाव ट्रांसमीटर | |||||||
| माप सीमा | -100kPa... 0kPa~ 35kPa...3.5MPa | |||||||
| (0-X) Kpa या MPa | X: वास्तविक माप सीमा दर्शाता है | |||||||
| कोड | विद्युत आपूर्ति | |||||||
| डी1 | 24 वीडीसी | |||||||
| डी2 | 5 वीडीसी | |||||||
| डी3 | अन्य | |||||||
| कोड | आउटपुट सिग्नल | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5 वीडीसी | S6 | 0~10 वीडीसी | |||||
| S3 | 0~5 वीडीसी | S7 | 0.5~4.5 वीडीसी | |||||
| S4 | 0~10mADC | |||||||
| कोड | दबाव कनेक्शन | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | अन्य | |||||||
| कोड | विद्युत कनेक्शन | |||||||
| बी1 | हर्शमैन | |||||||
| बी2 | पीजी7 प्लग | |||||||
| B3 | सीलबंद केबल आउटपुट | |||||||
| B4 | 2088 औद्योगिक आवरण | |||||||
| बी5 | 2088 डिस्प्ले के साथ औद्योगिक आवरण | |||||||
| B6 | अन्य | |||||||
| कोड | दबाव प्रकार | |||||||
| जी | गेज दबाव | |||||||
| ए | पूर्ण दबाव | |||||||
| एस | सीलबंद संदर्भ दबाव | |||||||
