| उत्पत्ति के प्लेस: | बाओजी, चीन |
|---|---|
| ब्रांड नाम: | HT SENSOR |
| प्रमाणन: | ISO9001 |
| मॉडल संख्या: | BPHT24 |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | मानक निर्यात पैकेज |
| प्रसव के समय: | 5 से 8 कार्यदिवस |
| भुगतान शर्तें: | वेस्टर्न यूनियन, एल / सी, टी / टी |
| आपूर्ति की क्षमता: | 5000 पीसीएस/माह |
| मॉडल नं.: | BPHT24 | रेंज: | 0-10kpa~035mpa |
|---|---|---|---|
| शक्ति: | 12-32वीडीसी（24वीडीसी） | आउटपुट: | 4-20mA और इसी प्रकार |
| जुडिये: | M20*1.5 G1/2 या 1/2NPT | प्रकार: | फ्लश डायाफ्राम दबाव ट्रांसमीटर |
| मापने का माध्यम: | पेय पदार्थ गोंद और इतने पर | सटीकता ग्रेड: | 0.5% एफएस |
| सामग्री: | स्टेनलेस स्टील | अनुकूलन: | ओईएम और ओडीएम |
| प्रमुखता देना: | तरल उद्योग फ्लश डायफ्राम दबाव सेंसर,पर्यावरण संरक्षण फ्लश डायफ्राम दबाव सेंसर,फ्लश डायफ्राम दबाव सेंसर ट्रांसमीटर |
||

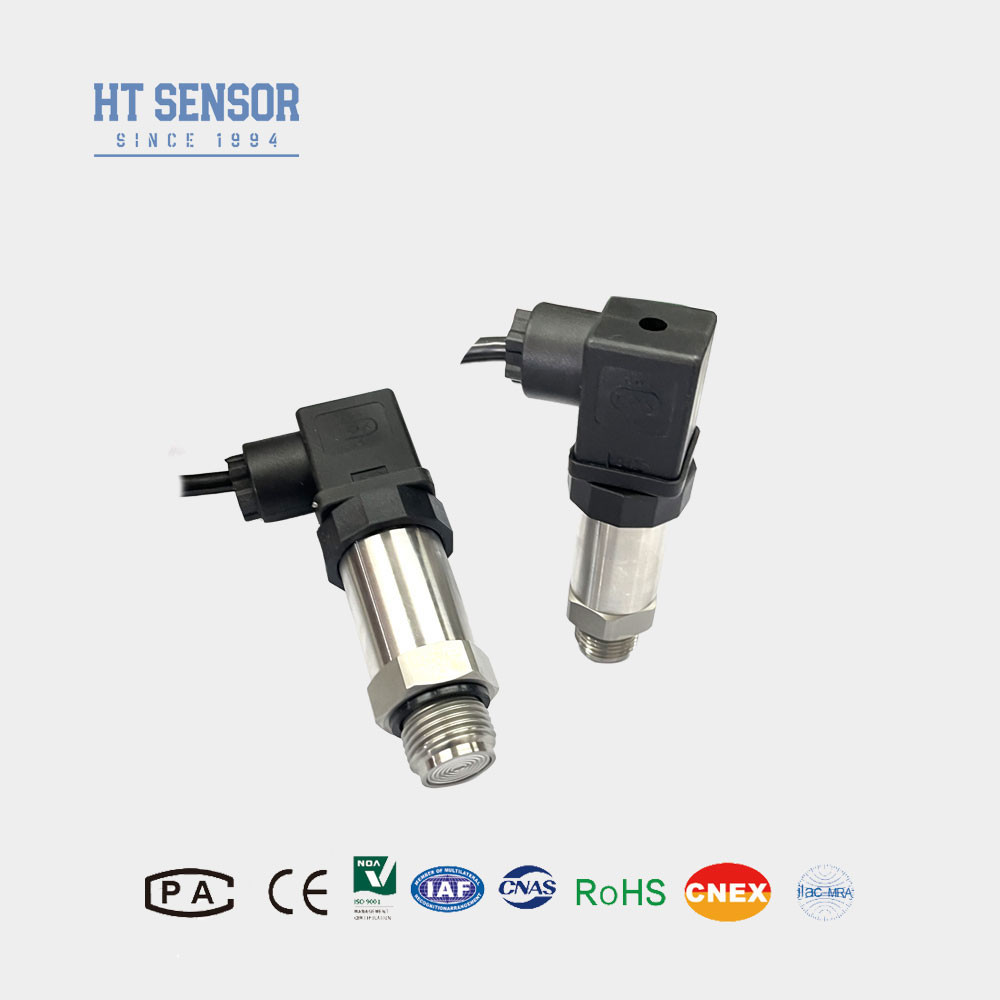

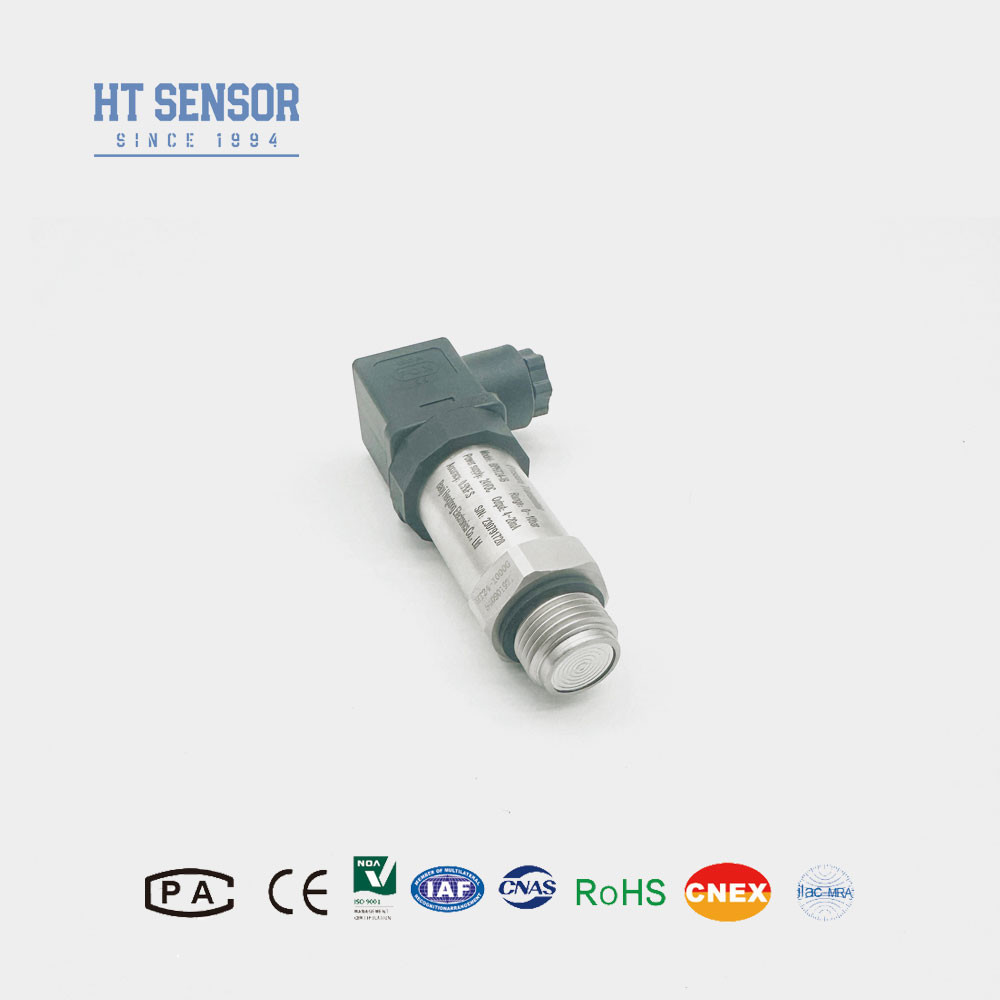

बीपीएचटी24फ्लश डायफ्राम दबाव सेंसर
फ्लश डायफ्राम दबाव सेंसर ट्रांसमीटर का परिचय:
BPHT24 फ्लश डायफ्राम दबाव सेंसर ट्रांसमीटर माप सिद्धांत और प्रदर्शन विशेषताएंः फ्लैट डायफ्राम दबाव ट्रांसमीटर में एक तनाव गेज और फैला हुआ सिलिकॉन फ्रंट एंड शामिल है।तन्यता गेज फ्लैट झिल्ली मापने के अंत एक विशेष रूप से इलाज मजबूत फ्लशिंग झिल्ली को अपनाता है. मापा माध्यम में कठोर कणों को अलग फ्लशिंग झिल्ली को नुकसान नहीं होगा. यह एक कॉम्पैक्ट संरचना, संक्षारण प्रतिरोध, कंपन प्रतिरोध, कणों के प्रभाव प्रतिरोध है,और तापमान मुआवजे की विस्तृत श्रृंखला.
उत्पाद की विशेषताएंफ्लश डायफ्राम दबाव सेंसर ट्रांसमीटर का:
1विभिन्न दबाव इंटरफेस विकल्प
2मध्यम स्केलिंग को रोकने के लिए स्वच्छ अनुप्रयोगों के लिए डिज़ाइन किया गया।
3पूरी तरह से स्टेनलेस स्टील संरचना के साथ उच्च सटीकता।
4साफ करने में आसान।
आवेदनफ्लश डायफ्राम दबाव सेंसर ट्रांसमीटर का:
1316L के साथ गैर संक्षारक गैसों और तरल पदार्थों को मापने के लिए उपयुक्त है।
2पर्यावरण संरक्षण और रासायनिक उद्योगों के लिए आदर्श।
3समुद्री और विमानन उद्योगों में प्रयोग किया जाता है।
4चिकित्सा, जैवऔषधी और खाद्य स्वच्छता उद्योगों में उपयोग के लिए उपयुक्त है।
| प्रदर्शन मापदंडफ्लश डायफ्राम दबाव सेंसर ट्रांसमीटर का | |
| माप सीमा | 0~35Kpa...~20MPa |
| दबाव प्रकार | गेज दबाव, पूर्ण दबाव, सील दबाव |
| अतिभार | नामित सीमा का ≤ 1.5 गुना |
| सटीकता @ 25oC | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति और हाइस्टेरिसिस | 0.02% एफ.एस. (सामान्य) 0.05% एफ.एस. (अधिकतम) |
| दीर्घकालिक स्थिरता | ±0.1%F.S./Year (सामान्य) ±0.2%F.S./Year (अधिकतम) |
| शून्य बिंदु तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| पूर्ण पैमाने पर तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| आवृत्ति प्रतिक्रिया | 2.4Khz |
| मुआवजा तापमान | 0-70oC ((≤10mpa, अनुकूलन योग्य) |
| परिचालन तापमान | -20°C से 80°C |
| भंडारण तापमान | -40°C से 120°C |
| कंपन | 10g,55Hz ~ 2kHz |
| आवास सामग्री | 304, 316L |
| डायफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| सुरक्षा रेटिंग | IP65 |
| वजन | ~0.25kg |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
| 4~20mA | 12~30 वीडीसी | 2/3/4 तार |
| 0~10/20mA | 3 तार |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5 वीडीसी | |
| RS485 संचार प्रोटोकॉल | 3.6~30V / बैटरी | 4 तार |
| आदेश देने की युक्तियाँ |
1उत्पाद का चयन करते समय, कृपया सुनिश्चित करें कि परीक्षण के तहत माध्यम उत्पाद के संपर्क भाग के साथ संगत है।
2आदेश देते समय, कृपया ध्यान दें कि विस्फोट-सबूत उत्पादों में डिजिटल डिस्प्ले शामिल नहीं है।
3एलसीडी या एलईडी डिस्प्ले हेड के साथ ट्रांसमीटर का ऑर्डर करते समय, ट्रांसमीटर की पावर सप्लाई 20 वीडीसी से कम नहीं होनी चाहिए।
4उत्पाद के विश्वसनीय संचालन को सुनिश्चित करने के लिए,यह अनुशंसा की जाती है कि उपयोगकर्ता साइट पर बिजली सुरक्षा उपकरण स्थापित करें और सुनिश्चित करें कि उत्पाद और बिजली की आपूर्ति विश्वसनीय रूप से ग्राउंड हैं.
5.केबल डिफ़ॉल्ट केबल के साथ नहीं आता है. यदि आपको केबल की आवश्यकता है, तो तीन सामग्रियों में से चुनने के लिए हैं. यदि कोई विशिष्ट निर्देश नहीं दिए गए हैं, तो आप केबल के लिए एक अलग प्रकार का उपयोग कर सकते हैं।पॉलीइथिलीन केबल सामग्री का प्रयोग डिफ़ॉल्ट रूप से किया जाएगायदि विभिन्न केबल सामग्री की आवश्यकता है, तो कृपया अपने आदेश फॉर्म में बताएं।
6विशेष आवश्यकताओं के मामले में जैसे कि मजबूत कंपन, तत्काल प्रभाव, मजबूत विद्युत चुम्बकीय या रेडियो आवृत्ति हस्तक्षेप, कृपया हमें सूचित करें और अपने आदेश में इंगित करें।
| आदेश मार्गदर्शिकाफ्लश डायफ्राम दबाव सेंसर ट्रांसमीटर का | ||||||||
| बीपीएचटी24 | दबाव ट्रांसमीटर | |||||||
| कोड | रूपरेखा निर्माण | |||||||
| नवम | डिस्प्ले दबाव ट्रांसमीटर | IIC/III | औद्योगिक जनरल/ डिस्प्ले प्रेशर ट्रांसमीटर | |||||
| टी | उच्च तापमान प्रतिरोधी दबाव ट्रांसमीटर | |||||||
| माप सीमा | 0~35Kpa...~20MPa | |||||||
| (0-X) Kpa या MPa | X: वास्तविक माप सीमा दर्शाता है | |||||||
| कोड | विद्युत आपूर्ति | |||||||
| डी1 | 24 वीडीसी | |||||||
| डी2 | 5 वीडीसी | |||||||
| डी3 | अन्य | |||||||
| कोड | आउटपुट सिग्नल | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5 वीडीसी | S6 | 0~10 वीडीसी | |||||
| S3 | 0~5 वीडीसी | S7 | 0.5~4.5 वीडीसी | |||||
| S4 | 0~10mADC | |||||||
| कोड | दबाव कनेक्शन | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | अन्य | |||||||
| कोड | विद्युत कनेक्शन | |||||||
| बी1 | हर्शमैन | |||||||
| बी2 | पीजी7 प्लग | |||||||
| B3 | सीलबंद केबल आउटपुट | |||||||
| B4 | 2088 औद्योगिक आवरण | |||||||
| बी5 | 2088 डिस्प्ले के साथ औद्योगिक आवरण | |||||||
| B6 | अन्य | |||||||
| कोड | दबाव प्रकार | |||||||
| जी | गेज दबाव | |||||||
| ए | पूर्ण दबाव | |||||||
| एस | सीलबंद संदर्भ दबाव | |||||||
अक्सर पूछे जाने वाले प्रश्न:
Q1: हैं आप विनिर्माण व्यापार कंपनी?
A1:हम 29 से अधिक वर्षों के अनुभव के साथ निर्माता हैं।
Q2:अनुकूलित उत्पाद
A2:हम OEM और कस्टम-डिज़ाइन सेवाएं प्रदान करते हैं।
Q3:गुणवत्ता की गारंटी
A3:हमारे उत्पादों को मूल खरीदार को शिपमेंट की तारीख से 12 से 18 महीने की सीमित वारंटी है। हेंगटोंग दोषपूर्ण उत्पादों को निःशुल्क बदल देगा या मरम्मत करेगा।यह गारंटी किसी भी इकाइयों के लिए लागू नहीं होता है संशोधित किया गया है, दुरुपयोग, उपेक्षित।
Q4: शिपमेंट और पैकिंग
A4:उत्पाद आम तौर पर अंतरराष्ट्रीय एक्सप्रेस द्वारा भेजे जाते हैं जिसमें UPS,FedEx,DHL और INT शामिल हैं।निरीक्षण प्रमाणन सहित.
Q5:हमसे संपर्क करें
A5:हमारे पास एक सक्रिय और अनुभवी बिक्री टीम है जो आपको तकनीकी प्रश्न और व्यावसायिक मुद्दे पर सेवा देगी। बस हमें संदेश छोड़ दें या ऑनलाइन सेवा पर क्लिक करें।
