तरल स्तर का पता लगाने के लिए अनुकूलन योग्य HT19V डिफ्यूजन सिलिकॉन पीज़ोरेसिटिव दबाव सेंसर
Product Details
| मॉडल नं.: | HT19V | धागा प्रकार: | नहीं |
|---|---|---|---|
| तारों का प्रकार: | चार तार | मापने का माध्यम: | गैस और तरल |
| रेंज: | 0-10kpa~60mpa | आउटपुट: | एमवी |
| दबाव प्रकार: | जी/ए/एस | आपूर्ति: | 5-10VDC |
| एचएस कोड: | 9026209090 | आपूर्ति की क्षमता: | 20000 पीसी/माह |
| प्रकार: | पीज़ोरेसिस्टिव प्रेशर सेंसर | सामग्री: | स्टेनलेस स्टील |
| अनुकूलन: | उपलब्ध OEM और ODM | ||
| प्रमुखता देना |
डिफ्यूजन सिलिकॉन पीज़ोरेसिटिव प्रेशर सेंसर,अनुकूलन योग्य सिलिकॉन पीज़ोरेसिटिव प्रेशर सेंसर |
||
Product Description

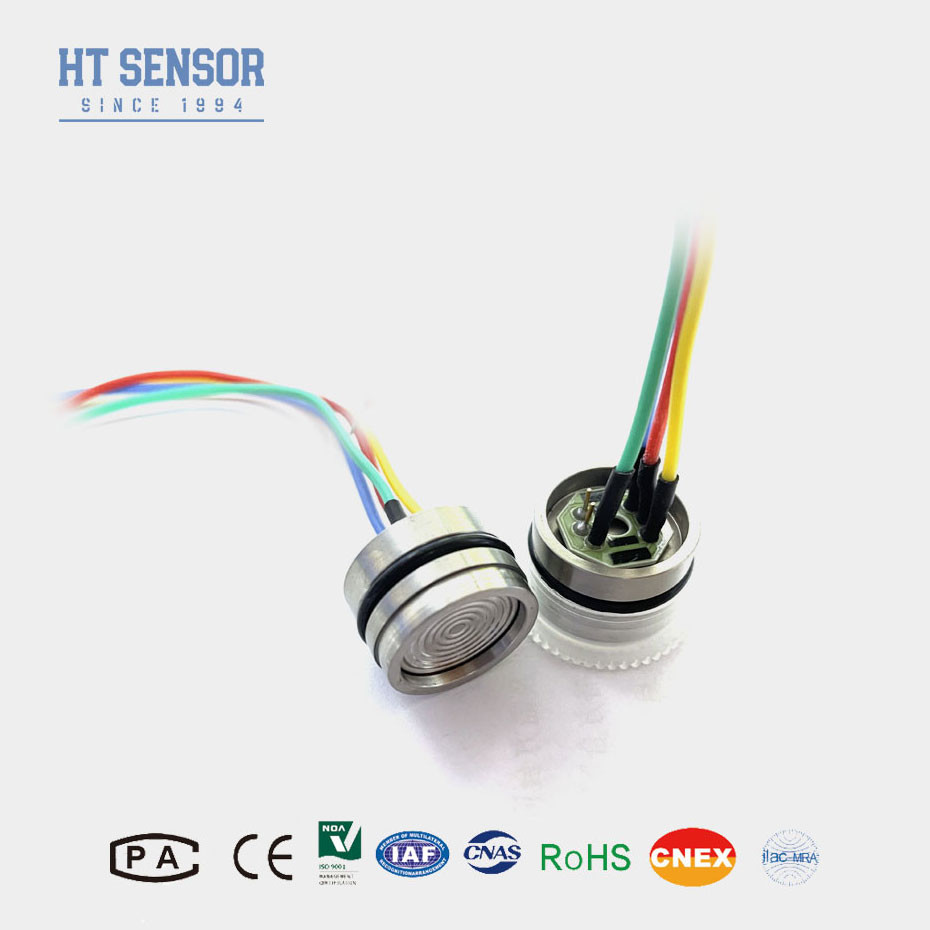

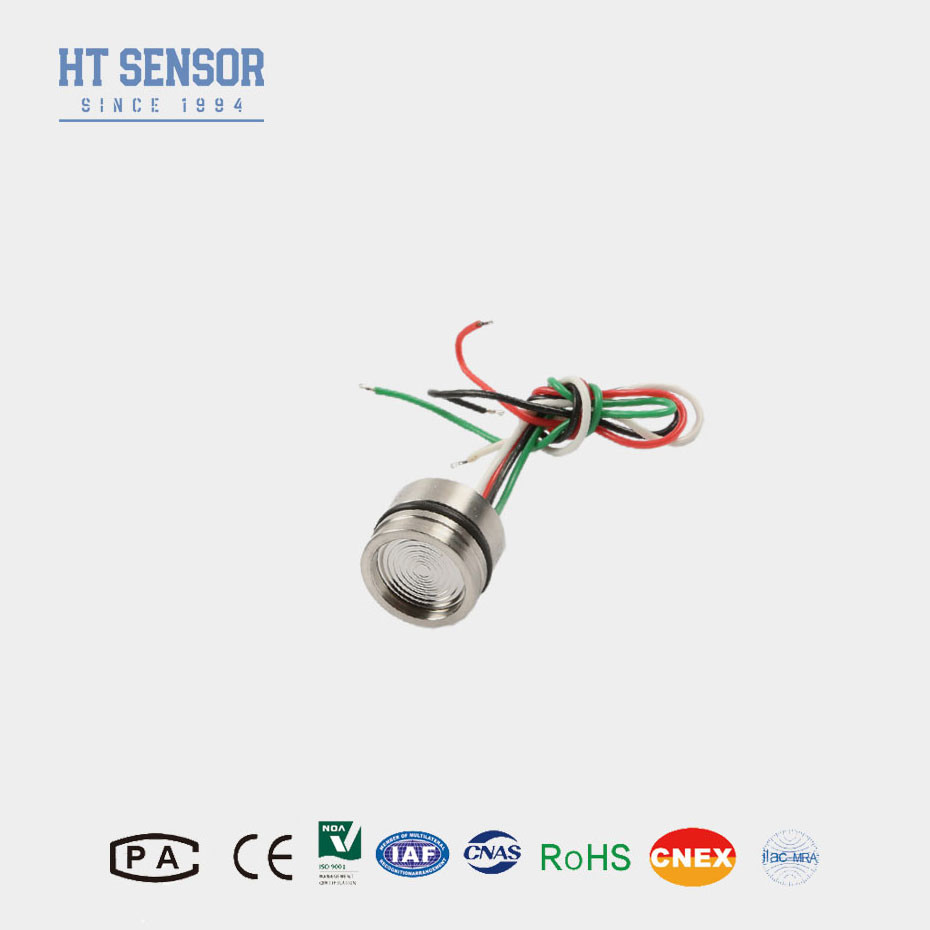

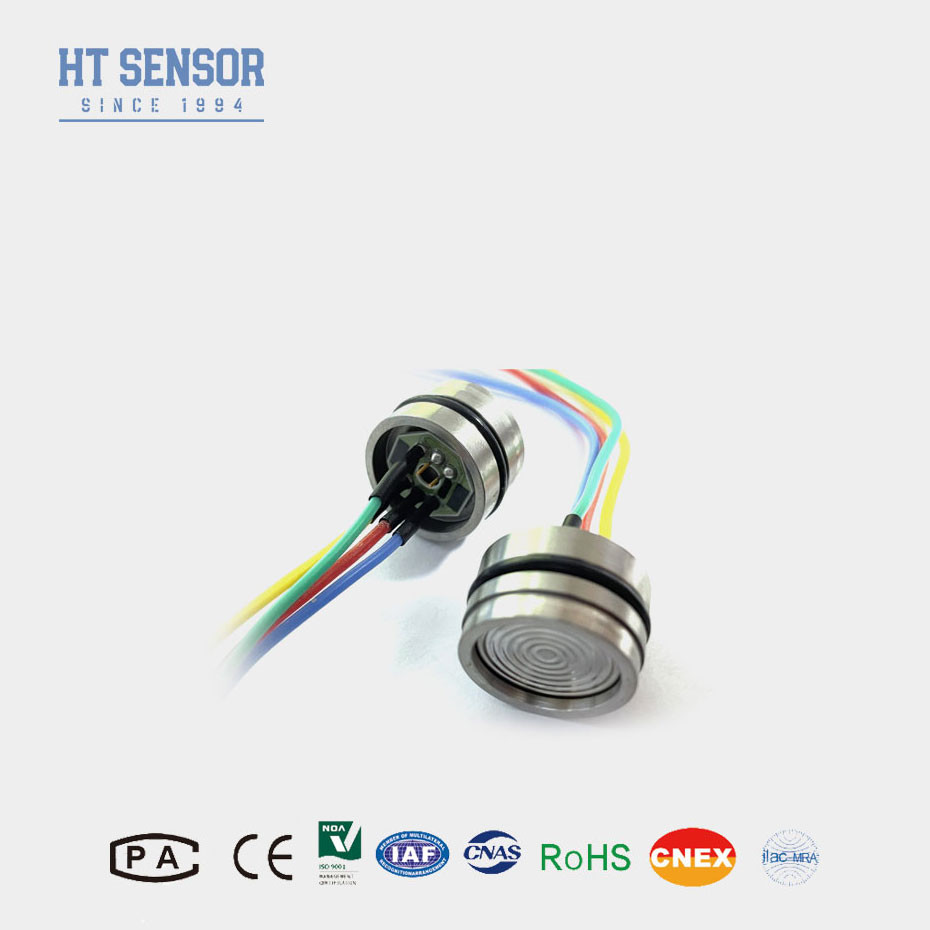

HT19V पीज़ोरेसिस्टिव सिलिकॉन प्रेशर सेंसर
सिलिकॉन दबाव सेंसर का परिचय:
HT19V सेंसर पैकेज में 316L स्टेनलेस स्टील डायफ्राम से सेंसर तत्व में दबाव स्थानांतरित करने के लिए सिलिकॉन तेल का उपयोग किया जाता है।एक सिरेमिक सब्सट्रेट पैकेज जो तापमान मुआवजा और ऑफसेट सुधार के लिए लेजर ट्रिम्ड प्रतिरोध शामिल है करने के लिए संलग्न हैएक अतिरिक्त लेजर-ट्रिम्ड प्रतिरोधक शामिल है जिसका उपयोग बाहरी अंतर एम्पलीफायर को समायोजित करने और ± 1% के भीतर स्पैन विनिमेयता प्रदान करने के लिए किया जा सकता है।
उत्पाद की विशेषताएंसिलिकॉन दबाव सेंसर का:
• ओ-रिंग सील के साथ घुड़सवार
• स्टेनलेस स्टील से गीली सतहें
• बढ़ाया गया
• एएसआईसी कैलिब्रेट
• पूर्ण, सील गेज
• केबल विकल्प
• एनालॉग आउटपुट
• SENT आउटपुट वैकल्पिक (विवरण के लिए संपर्क कारखाने)
आवेदनसिलिकॉन दबाव सेंसर का:
1संक्षारक गैस और तरल दबाव को मापने के लिए उपयुक्त, 316 एल स्टेनलेस स्टील के साथ संगत
2. दबाव की निगरानी और नियंत्रण के लिए प्रक्रिया नियंत्रण प्रणालियों में प्रयोग किया जाता है।
3. अक्सर प्रशीतन प्रणाली और वायु कंप्रेसर दबाव माप में प्रयोग किया जाता है।
विद्युत प्रदर्शनसिलिकॉन दबाव सेंसर का:
1बिजली की आपूर्तिः ≤10 वीडीसी
2सामान्य मोड आउटपुट वोल्टेजः इनपुट का 50% (सामान्य)
3. इनपुट प्रतिबाधाः 4KΩ ~ 20KΩ
4. आउटपुट प्रतिबाधा:2.5KΩ~6KΩ
5विद्युत कनेक्शनः 100 मिमी उच्च तापमान के तार, रिबन केबल
| प्रदर्शन मापदंडसिलिकॉन दबाव सेंसर का.. | ||||||
| माप सीमा | स्प्लिट (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | ||||
| पूर्ण (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| मुहरबंद | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPaS, 100MPaS | |||||
| प्रकार | अधिकतम | इकाई | ||||
| गैररेखागतता | ±0.15 | ±0.3 | %F.S | |||
| पुनरावृत्ति | 0.05 | 0.1 | %F.S | |||
| हिस्टेरिसिस | 0.05 | 0.1 | %F.S | |||
| शून्य ऑफसेट आउटपुट | 0±1 | 0±2 | mV | |||
| पूर्ण पैमाने पर उत्पादन | ≤20 केपीए | 50±1 | 50±2 | mV | ||
| ≥35kPa | 100±1 | 100±2 | mV | |||
| शून्य ऑफसेट टेम्प. बहाव | ≤20 केपीए | ± 1 | ±25 | %F.S | ||
| ≥35kPa | ±0.8 | ± 15 | %F.S | |||
| पूर्ण पैमाने का तापमान | ≤20 केपीए | ± 1 | ±2 | %F.S | ||
| ≥35kPa | ±0.8 | ± 15 | %F.S | |||
| मुआवजा टेम्प. | ≤20 केपीए | 0~50 | oC | |||
| ≥35kPa | 0~70 | oC | ||||
| परिचालन तापमान | -20~80 | oC | ||||
| भंडारण तापमान | -40~125 | oC | ||||
| अनुमेय अधिभार | 3 गुना पूर्ण पैमाने या 120MPa के बीच छोटा मान लें | |||||
| फटने का दबाव | 5 गुना पूर्ण पैमाने | |||||
| दीर्घकालिक स्थिरता | 0.2 % | वित्तीय वर्ष/वर्ष | ||||
| डायफ्राम सामग्री | 316L | |||||
| इन्सुलेशन प्रतिरोध | ≥200MΩ 100VDC | |||||
| कंपन | 10gRMS, 20Hz से 2000Hz की स्थितियों में कोई परिवर्तन नहीं | |||||
| झटका | 100 ग्राम, 11 मिलीग्राम | |||||
| प्रतिक्रिया समय | ≤1ms | |||||
| ओ-रिंग सील | नाइट्राइल रबर या फ्लोरो रबर | |||||
| भरने का माध्यम | सिलिकॉन तेल | |||||
| वजन | ~28 ग्राम | |||||
| मापदंडों को निम्नलिखित परिस्थितियों में परीक्षण किया जाता है: 10V @ 25oC | ||||||
| रूपरेखा निर्माणसिलिकॉन दबाव सेंसर का | |
| <3.5 एमपीएएस |  |
| ≥3.5MPaS <40 एमपीएएस |
|
| ≥40MPaS | |
| विद्युत कनेक्शन और क्षतिपूर्तिसिलिकॉन दबाव सेंसर का |
|
|
| चयनित उदाहरण |
| आदेश देने की युक्तियाँ |
| प्रश्न और उत्तर |
1दबाव सेंसर क्या है?
दबाव सेंसर एक ऐसा उपकरण है जो गैसों या तरल पदार्थों के दबाव को मापता है।यह भौतिक दबाव को विद्युत संकेत में परिवर्तित करता है जिसे नियंत्रण प्रणालियों या निगरानी उपकरणों द्वारा पढ़ा और संसाधित किया जा सकता है.
2दबाव सेंसर कैसे काम करता है?
दबाव सेंसर दबाव में परिवर्तन का पता लगाने के लिए विभिन्न प्रौद्योगिकियों जैसे कि पिज़ोरेसिटिव, कैपेसिटिव या पिज़ोइलेक्ट्रिक तत्वों का उपयोग करके काम करते हैं। जब दबाव लागू किया जाता है,यह सेंसर तत्व के भौतिक गुणों में परिवर्तन का कारण बनता है, जो तब दबाव के आनुपातिक विद्युत संकेत में परिवर्तित हो जाता है।
3दबाव सेंसर किस प्रकार के होते हैं?
पिज़ोरेसिटिव प्रेशर सेंसरः दबाव मापने के लिए सिलिकॉन जैसी सामग्री में पिज़ोरेसिटिव प्रभाव का प्रयोग करें।
क्षमतात्मक दबाव सेंसर: दबाव के तहत एक डायाफ्राम के विरूपण के कारण होने वाले क्षमता में परिवर्तन को मापें।
पीज़ोइलेक्ट्रिक दबाव सेंसर: ऐसी सामग्री का प्रयोग करें जो लागू यांत्रिक तनाव के जवाब में विद्युत आवेश उत्पन्न करती है।
ऑप्टिकल दबाव सेंसर: दबाव परिवर्तनों को मापने के लिए प्रकाश मॉड्यूलेशन का उपयोग करें।
रेज़ोनेंट प्रेशर सेंसर: सेंसर तत्व की रेज़ोनेंट आवृत्ति में परिवर्तन का पता लगाकर दबाव मापें।
