पेट्रोलियम रसायन धातु विज्ञान बिजली और जल विज्ञान अनुप्रयोगों के लिए सिलिकॉन दबाव ट्रांसड्यूसर
उत्पाद विवरण
| सामग्री: | 316एल | न्यूनतम सीमा: | 10kPa |
|---|---|---|---|
| मैक्स रेंज: | 40 एमपीए | आपूर्ति: | 1.5mA |
| आउटपुट: | 100एमवी+2एमवी | चयन: | चार रंगों का सिलिकॉन तार या सोने की चादर वाला पिन |
| मॉडल: | HT26V | तेल: | प्रसार सिलिकॉन |
| शक्ति: | 10 वीडीसी | ||
| प्रमुखता देना |
धातु विज्ञान सिलिकॉन दबाव ट्रांसड्यूसर,हाइड्रोलॉजी सिलिकॉन दबाव ट्रांसड्यूसर,पेट्रोलियम रसायन सिलिकॉन दबाव ट्रांसड्यूसर |
||
उत्पाद वर्णन

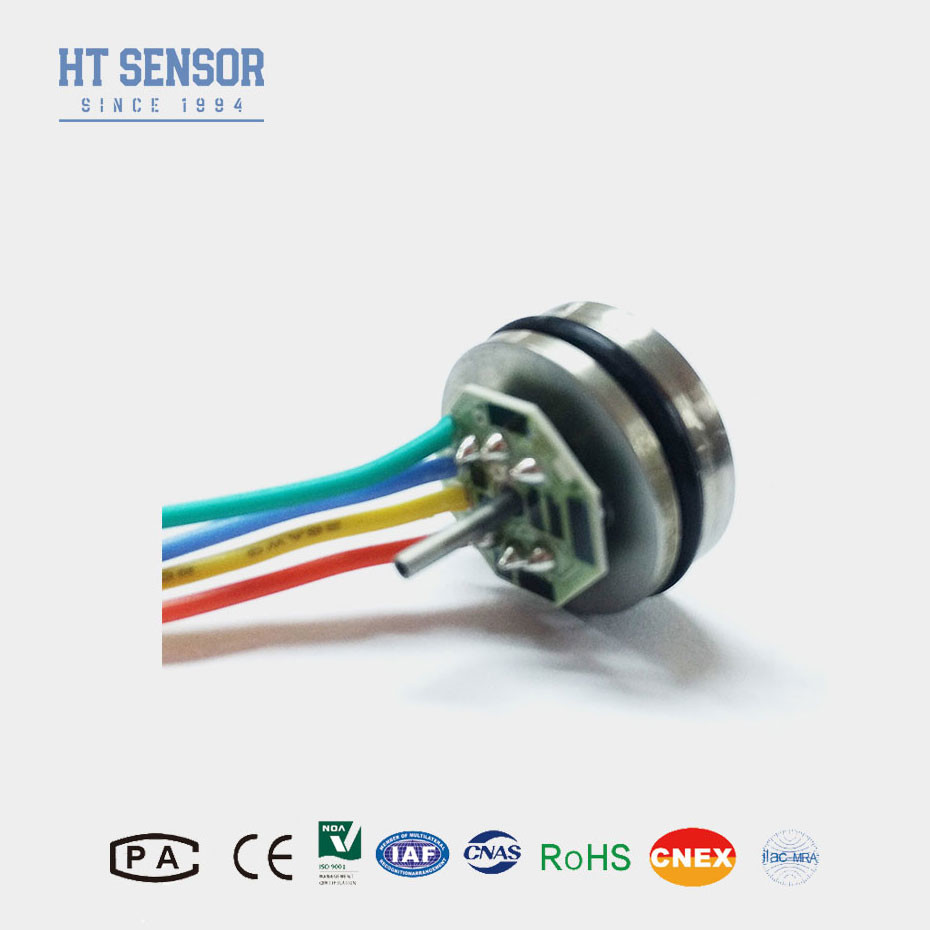

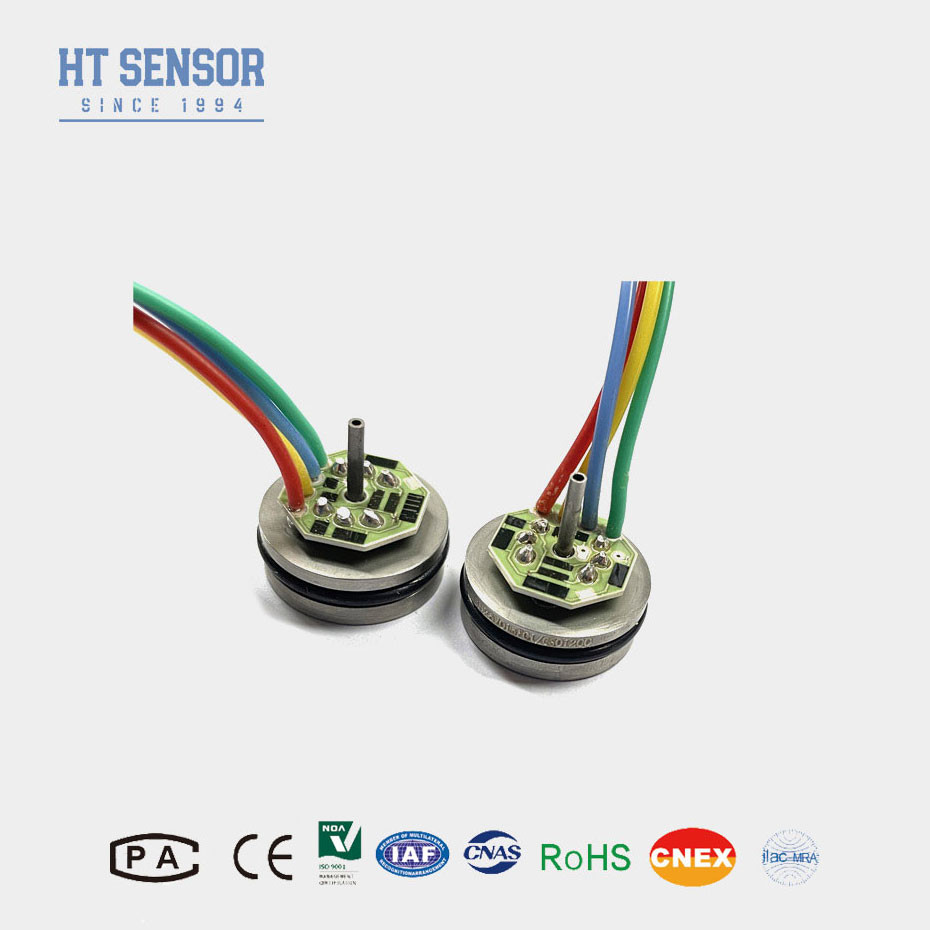

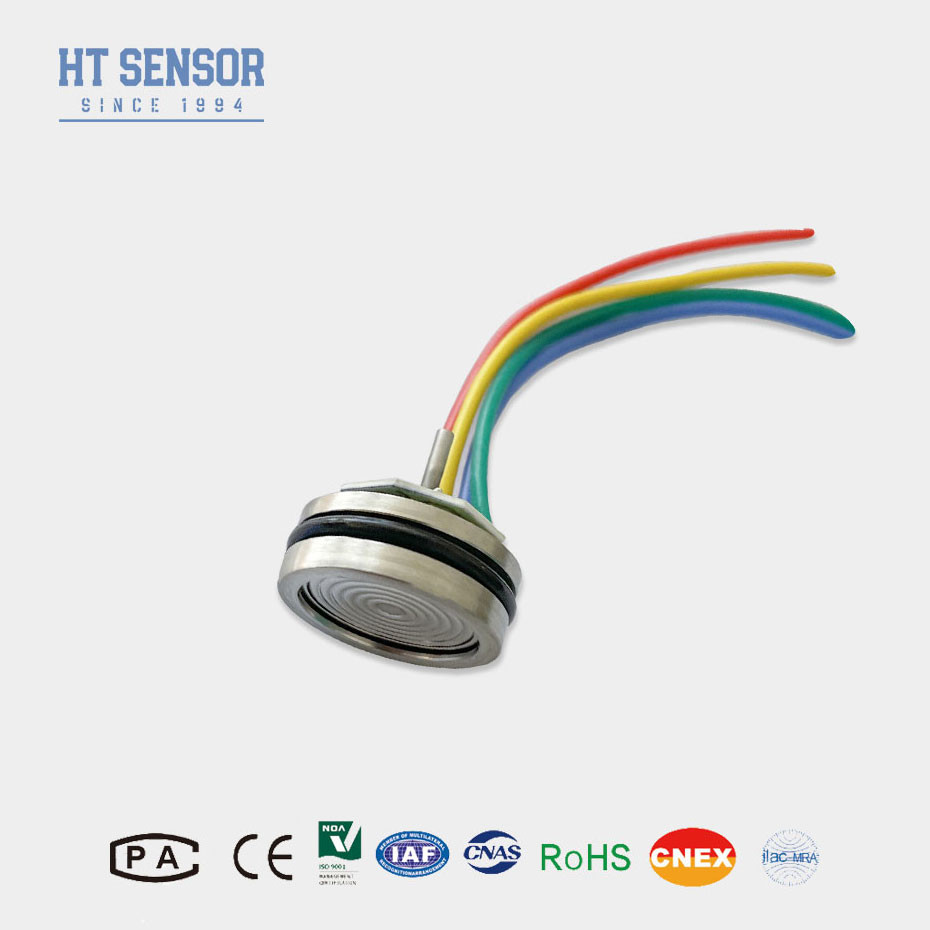

HT26 डिफ्यूज्ड सिलिकॉन प्रेशर सेंसर पीज़ोरेसिटिव प्रेशर सेंसर
सिलिकॉन दबाव सेंसर का परिचय:
एचटी२६ एक उच्च संवेदनशीलता वाले पिज़ोरेसिटिव सिलिकॉन चिप है जो दबाव-संवेदन तत्व के रूप में निर्मित है। दबाव एक तेल भरने के माध्यम से प्रेषित किया जाता है।अपस्ट्रीम अलग ढाल पूरी तरह से मापा जा रहा है माध्यम से दबाव चिप अलग करता है. यह स्थापित करने के लिए आसान है.
उत्पाद की विशेषताएंसिलिकॉन दबाव सेंसर:
1उन्नत प्रौद्योगिकी और 316L स्टेनलेस स्टील के आवास का उपयोग करना, साथ ही डायफ्राम के लिए टाइटेनियम और हैस्टेलॉय जैसी सामग्री का उपयोग करना।
2तापमान और शून्य बिंदु के लिए मोटी फिल्म सर्किट का उपयोग करना
सुधार
3उत्कृष्ट विश्वसनीयता, दोहराव और स्थिरता
4. 7 मिमी की ऊंचाई, अनुकूलन योग्य
आवेदनसिलिकॉन दबाव सेंसर का:
1. 316L स्टेनलेस स्टील संगतता के साथ गैर संक्षारक गैस और तरल दबाव मापने के लिए उपयुक्त
2पेट्रोलियम, रासायनिक, धातु विज्ञान, बिजली और जल विज्ञान सहित विभिन्न औद्योगिक प्रक्रिया स्थलों में लागू
3समुद्री और विमानन उद्योगों में प्रयुक्त
4.हाइड्रोलिक और वायवीय नियंत्रण प्रणालियों के लिए उपयुक्त
सिलिकॉन दबाव सेंसर के विद्युत डेटा
आपूर्ति:10VDC इनपुट प्रतिबाधा:3KΩ~6KΩ
आउटपुट प्रतिबाधाः2.5KΩ~6KΩ इन्सुलेशन प्रतिरोधः≥100MΩ/50VDC
इन्सुलेशन वोल्टेजः 500VAC आवास और विद्युत कनेक्शन के बीच क्षति का कारण नहीं होगा
मध्यम संगतः 316L स्टेनलेस स्टील के साथ तरल, गैस संगत
सिलिकॉन दबाव सेंसर का प्रदर्शन विनिर्देश
| प्रदर्शन पैरामीटरः | ||||||
| माप सीमा | स्प्लिट (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | ||||
| पूर्ण (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| मुहरबंद | 3500KPaS,7MPaS,10MPaS | |||||
| प्रकार | अधिकतम | इकाई | ||||
| रैखिकता | ±0.15 | ±0.3 | %F.S | |||
| पुनरावृत्ति | 0.05 | 0.1 | %F.S | |||
| हिस्टेरिसिस | 0.05 | 0.1 | %F.S | |||
| शून्य ऑफसेट आउटपुट | 0±1 | 0±2 | mV | |||
| पूर्ण पैमाने पर उत्पादन | ≤20 केपीए | 50±1 | 50±2 | mV | ||
| ≥35kPa | 100±1 | 100±2 | mV | |||
| शून्य ऑफसेट टेम्प. बहाव | ≤20 केपीए | ± 1 | ±25 | %F.S | ||
| ≥35kPa | ±0.8 | ± 15 | %F.S | |||
| पूर्ण पैमाने का तापमान | ≤20 केपीए | ± 1 | ±2 | %F.S | ||
| ≥35kPa | ±0.8 | ± 15 | %F.S | |||
| मुआवजा टेम्प. | ≤20 केपीए | ०५० | °C | |||
| ≥35kPa | 0 ¢ 70 | °C | ||||
| परिचालन तापमान | -20 ¢80 | °C | ||||
| भंडारण तापमान | -40 ₹125 | °C | ||||
| अनुमेय अधिभार | 3 गुना पूर्ण पैमाने | |||||
| फटने का दबाव | 5 गुना पूर्ण पैमाने | |||||
| दीर्घकालिक स्थिरता | 0.2 % | वित्तीय वर्ष/वर्ष | ||||
| डायफ्राम सामग्री | 316L | |||||
| इन्सुलेशन प्रतिरोध | ≥200MΩ 100VDC | |||||
| कंपन | 10gRMS, 20Hz से 2000Hz की स्थितियों में कोई परिवर्तन नहीं | |||||
| झटका | 100 ग्राम, 11 मिलीग्राम | |||||
| प्रतिक्रिया समय | ≤1ms | |||||
| ओ-रिंग सील | नाइट्राइल रबर या फ्लोरो रबर | |||||
| भरने का माध्यम | सिलिकॉन तेल | |||||
| वजन | 25 ग्राम | |||||
| मापदंडों का परीक्षण निम्नलिखित परिस्थितियों में किया जाता हैः 10V का निरंतर वोल्टेज और 25°C का परिवेश तापमान | ||||||
एफक्यूए:
1प्रश्न: आपके दबाव सेंसर की विशेषताएं क्या हैं?
उत्तर: उच्च परिशुद्धता, स्थायित्व और उत्कृष्ट प्रदर्शन।
2प्रश्नः क्या मैं विशेष विनिर्देशों को अनुकूलित कर सकता हूं?
एकः हाँ, हमारे इंजीनियरों विशिष्ट जरूरतों को पूरा करने के लिए उत्पादों को दर्जी कर सकते हैं। हम OEM और ODM सेवा प्रदान करते हैं
3प्रश्न: आपकी उत्पादन क्षमता क्या है?
उत्तर: हमारी विनिर्माण सुविधाएं प्रति माह 30,000 दबाव सेंसर का उत्पादन कर सकती हैं, इसलिए हम बड़े पैमाने पर ऑर्डर की जरूरतों को पूरा करने में पूरी तरह सक्षम हैं।यह सुचारू उत्पादन और वितरण अनुसूची सुनिश्चित करने के लिए अग्रिम में हमारी बिक्री टीम से संपर्क करने के लिए उचित है
4प्रश्न: सामान्य वितरण अवधि क्या है?
एकः मानक मॉडल के लिए 5 ~ 8 कार्य दिवस। अनुकूलित उत्पाद भिन्न हो सकते हैं।
5प्रश्न: उत्पादों की कीमतें क्या हैं? क्या कोई छूट है?
A: बल्क ऑर्डर या दीर्घकालिक भागीदारों के लिए छूट के साथ प्रतिस्पर्धी मूल्य निर्धारण
6प्रश्न: आपके उत्पादों की वारंटी क्या है? और बिक्री के बाद सेवा?
एकः हमारी वारंटी समय शिपमेंट के बाद 24 महीने है, और हमारे बिक्री के बाद 24 घंटे में अपने सवालों के साथ जवाब देंगे, पीसी नेटवर्क द्वारा दूरस्थ निर्देश हमेशा उपलब्ध है।
