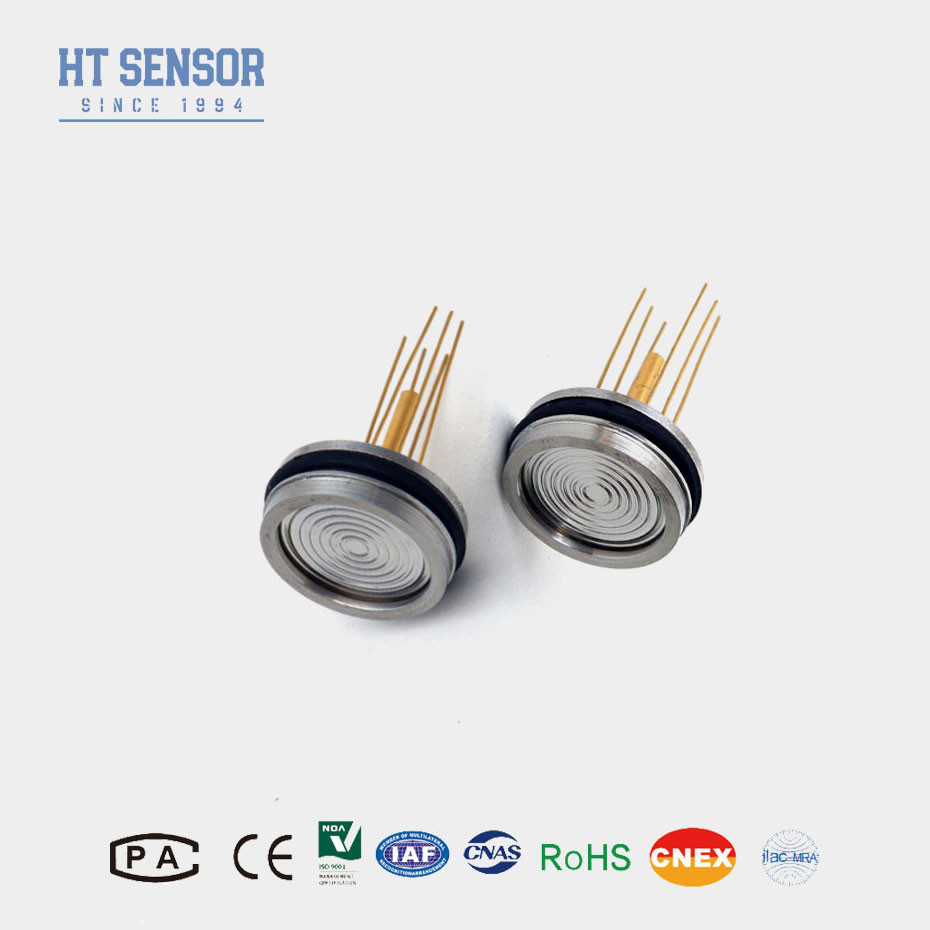

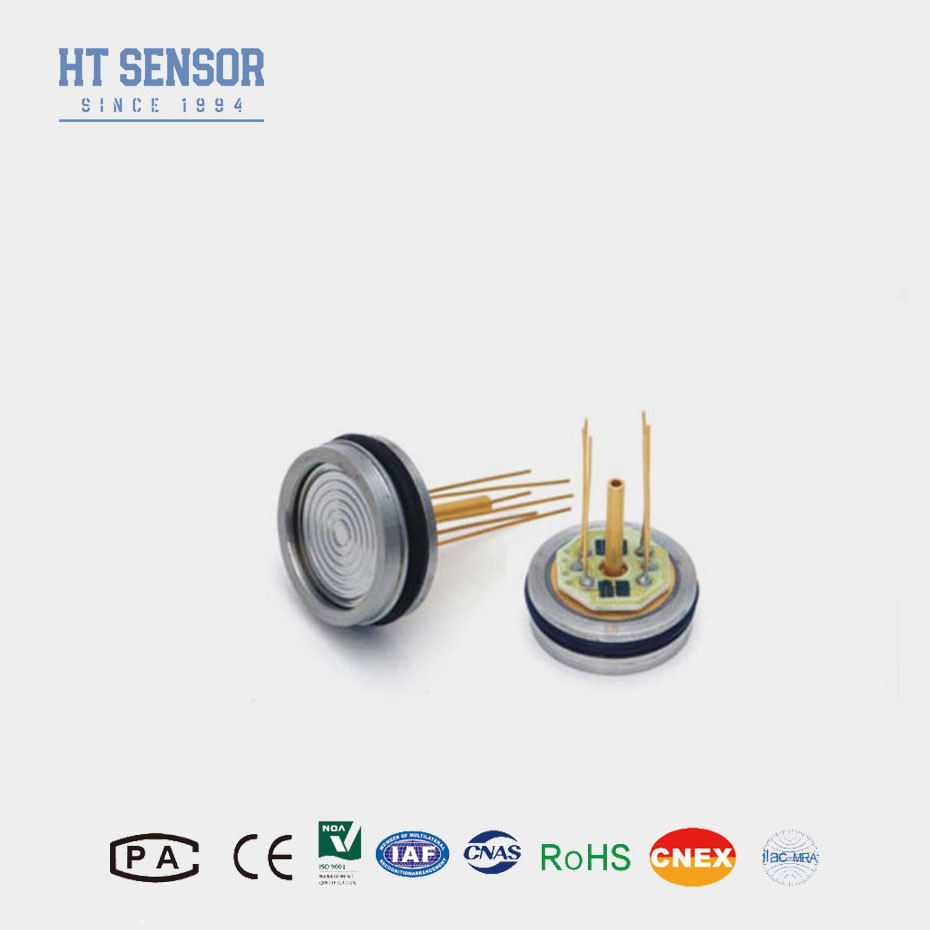

HT26 100mv सिलिकॉन पीज़ोरेसिटिव प्रेशर सेंसर उच्च स्थिर विसारित सिलिकॉन तत्व के साथ
उत्पाद विवरण
| सामग्री: | 316एल | न्यूनतम सीमा: | -100kpa |
|---|---|---|---|
| मैक्स रेंज: | 60 एमपीए | आपूर्ति: | 1.5mA |

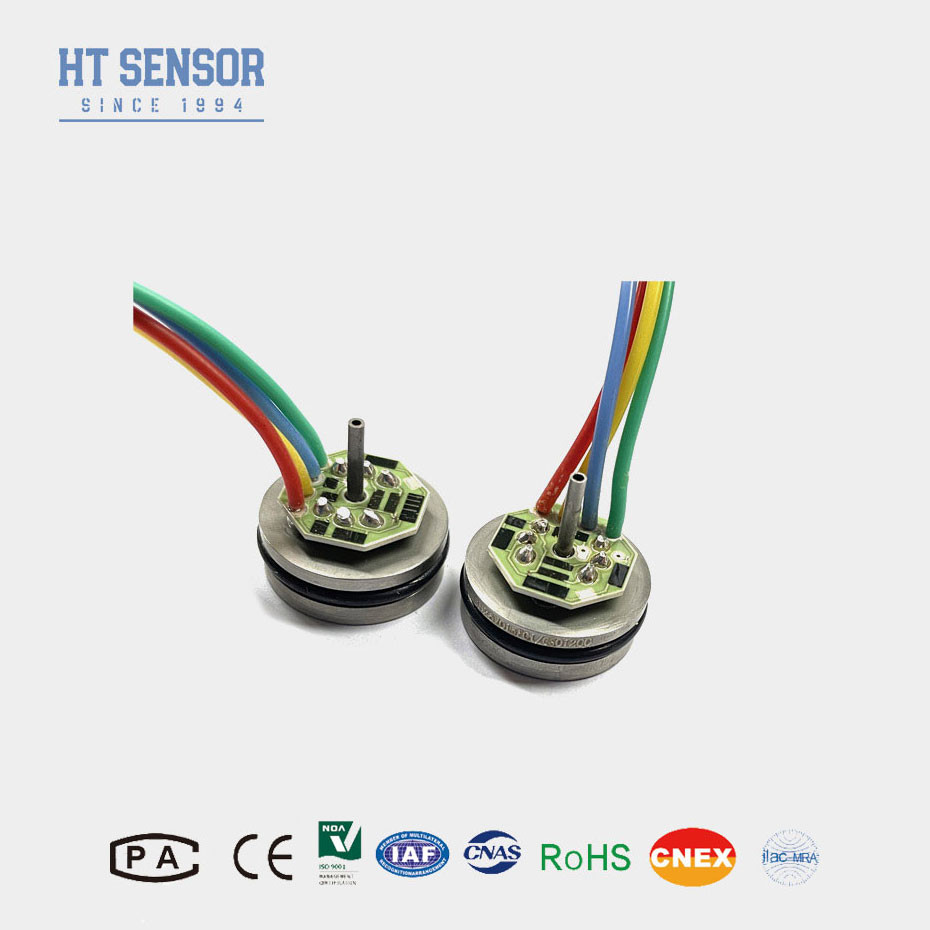

| आउटपुट: | 100mv+-30mv | चयन: | चार रंगों का सिलिकॉन तार या सोने की चादर वाला पिन |
| मॉडल: | HT26 | उच्च: | 11.2मिमी |
| तेल: | प्रसार सिलिकॉन | धागा: | नहीं |
| प्रमुखता देना |
100mv सिलिकॉन पीज़ोरेसिटिव दबाव सेंसर,फैला सिलिकॉन तत्व पीज़ोरेसिटिव दबाव सेंसर |
||
उत्पाद वर्णन
HT26 डिफ्यूज्ड सिलिकॉन प्रेशर सेंसर पीज़ोरेसिटिव प्रेशर सेंसर
सिलिकॉन दबाव सेंसर का परिचय:
HT26 सिलिकॉन पिज़ोरेसिटिव प्रेशर सेंसर का कोर एक अत्यधिक स्थिर फैला सिलिकॉन तत्व है। यह एक छोटी प्रोफ़ाइल, मीडिया संगत है,एक 316L स्टेनलेस स्टील आवास में पैक piezoresistive सिलिकॉन दबाव सेंसरएचटी26 क्षतिपूर्ति एक वेल्डेबल पैकेज में या 1/4 और 1/8 एनपीटी, 1/4 बीएसपी के साथ-साथ कस्टम प्रक्रिया फिटिंग जैसे विभिन्न प्रकार के थ्रेडेड फिटिंग के साथ पेश की जाती है।
उत्पाद की विशेषताएंसिलिकॉन दबाव सेंसर:
1.छोटी प्रोफ़ाइल
2तापमान और शून्य बिंदु के लिए मोटी फिल्म सर्किट का उपयोग करना
सुधार
3उत्कृष्ट विश्वसनीयता, दोहराव और स्थिरता
4. 7 मिमी की ऊंचाई, अनुकूलन योग्य
आवेदनसिलिकॉन दबाव सेंसर का:
1.चिकित्सा उपकरण
2.प्रक्रिया नियंत्रण
3.मीठे और अपशिष्ट जल के माप
4.आंशिक वैक्यूम गैस माप
5टैंक स्तर प्रणाली (आरवी और औद्योगिक)
सिलिकॉन दबाव सेंसर के विद्युत डेटा
आपूर्ति:1.5mADC इनपुट प्रतिबाधा:3KΩ~6KΩ
आउटपुट प्रतिबाधाः2.5KΩ~6KΩ इन्सुलेशन प्रतिरोधः≥100MΩ/50VDC
इन्सुलेशन वोल्टेजः 500VAC आवास और विद्युत कनेक्शन के बीच क्षति का कारण नहीं होगा
मध्यम संगतः 316L स्टेनलेस स्टील के साथ तरल, गैस संगत
सिलिकॉन दबाव सेंसर का प्रदर्शन विनिर्देश
| पैरामीटर |
रेंजः0~10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 700KPa, 1MPa, 2MPa3.5 एमपीए, 7 एमपीए, 10 एमपीए, 20 एमपीए, 40 एमपीए, 60 एमपीए, 100 एमपीए |
|||
| विशिष्ट | मैक्स. | इकाइयां | ||
| दबाव गैर रैखिकता |
±0.15 |
±0.3 | %F.S | |
| दबाव दोहराव और हाइस्टेरिसिस | 0.02 | 0.05 | %F.S | |
| शून्य आउटपुट | 0±1 | 0±2 | mV | |
| स्पैन आउटपुट | ≤20 केपीए | 50±10 | 50±30 | mV |
| ≥35 केपीए | 100±10 | 100±30 | mV | |
| तापमान त्रुटि शून्य | ≤20 केपीए | ± 1 | ±2 | %F.S |
| ≥35 केपीए | ±0.5 | ± 1 | %F.S | |
| तापमान त्रुटि अवधि | ≤20 केपीए | ± 1 | ±2 | %F.S |
| ≥35 केपीए | ±0.5 | ± 1 | %F.S | |
| सबूत दबाव | 3X नामित सीमा या 120MPa, जो भी कम हो | ------- | ||
| परिचालन तापमान सीमा | -20~80 | °C | ||
| क्षतिपूर्ति तापमान सीमा | 0~70, 0~50 ((रेंज≤20KPa) | °C | ||
| भंडारण तापमान सीमा | -40~125 | °C | ||
नोटः
1ऊपर पैरामीटर शर्त के तहतःआपूर्तिः 1.5mA तापमानः 25°C
2निर्णायक (A) के लिए निर्वात में मापा जाता है, गेज (G) के लिए परिवेश में मापा जाता है।
3. सबसे अच्छा फिट सीधी रेखा.
425°C के संबंध में क्षतिपूर्ति तापमान सीमा से ऊपर।
5आउटपुट लोड के कारण माप त्रुटियों को कम करने के लिए लोड प्रतिरोध।
अधिकतम दबाव जो सेंसर तत्व या ट्रांसड्यूसर के टूटने के बिना ट्रांसड्यूसर पर लगाया जा सकता है।
विद्युत कनेक्शन और क्षतिपूर्ति
एफक्यूए:
1प्रश्न: आपके दबाव सेंसर की विशेषताएं क्या हैं?
उत्तर: उच्च परिशुद्धता, स्थायित्व और उत्कृष्ट प्रदर्शन।
2प्रश्नः क्या मैं विशेष विनिर्देशों को अनुकूलित कर सकता हूं?
एकः हाँ, हमारे इंजीनियरों विशिष्ट जरूरतों को पूरा करने के लिए उत्पादों को दर्जी कर सकते हैं। हम OEM और ODM सेवा प्रदान करते हैं
3प्रश्न: आपकी उत्पादन क्षमता क्या है?
उत्तर: हमारी विनिर्माण सुविधाएं प्रति माह 30,000 दबाव सेंसर का उत्पादन कर सकती हैं, इसलिए हम बड़े पैमाने पर ऑर्डर की जरूरतों को पूरा करने में पूरी तरह सक्षम हैं।यह सुचारू उत्पादन और वितरण अनुसूची सुनिश्चित करने के लिए अग्रिम में हमारी बिक्री टीम से संपर्क करने के लिए उचित है
4प्रश्न: सामान्य वितरण अवधि क्या है?
एकः मानक मॉडल के लिए 5 ~ 8 कार्य दिवस। अनुकूलित उत्पाद भिन्न हो सकते हैं।
5प्रश्न: उत्पादों की कीमतें क्या हैं? क्या कोई छूट है?
A: बल्क ऑर्डर या दीर्घकालिक भागीदारों के लिए छूट के साथ प्रतिस्पर्धी मूल्य निर्धारण
6प्रश्न: आपके उत्पादों की वारंटी क्या है? और बिक्री के बाद सेवा?
एकः हमारी वारंटी समय शिपमेंट के बाद 12 महीने है, और हमारे बिक्री के बाद 24 घंटे में अपने सवालों के साथ जवाब देंगे, पीसी नेटवर्क द्वारा दूरस्थ निर्देश हमेशा उपलब्ध है।
