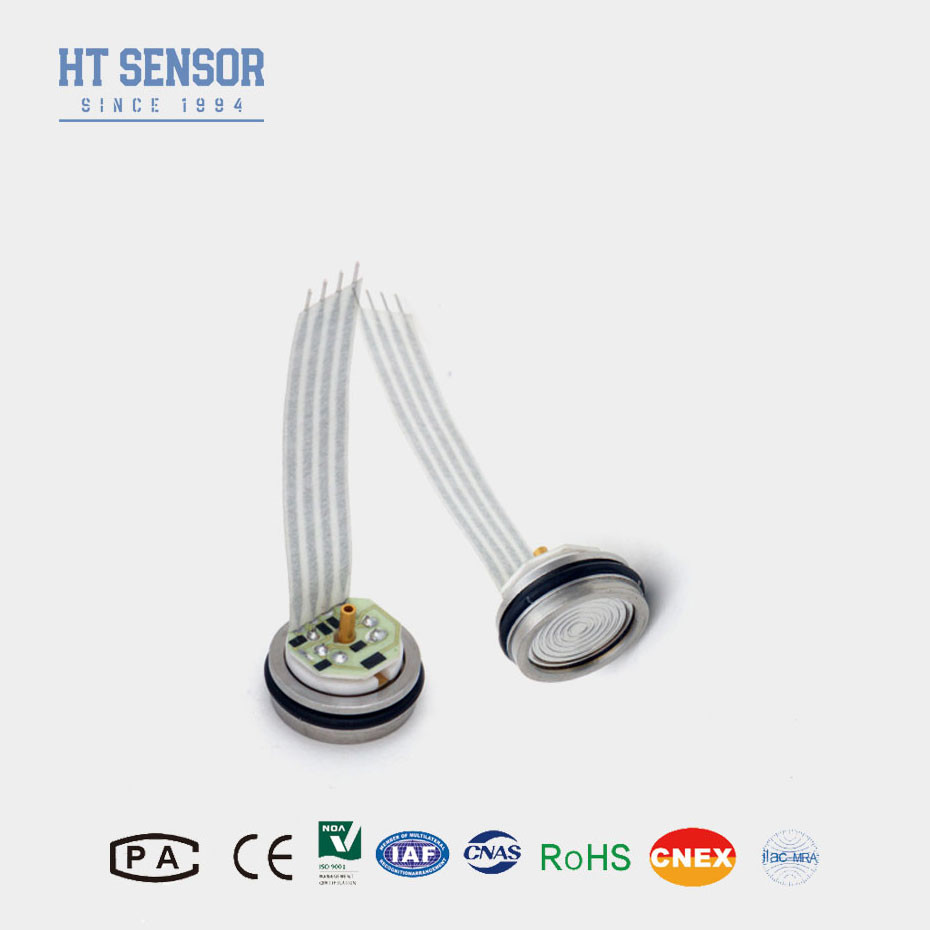

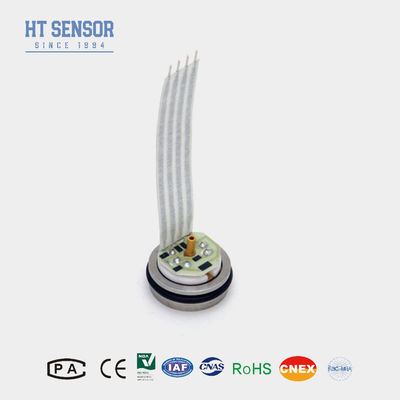

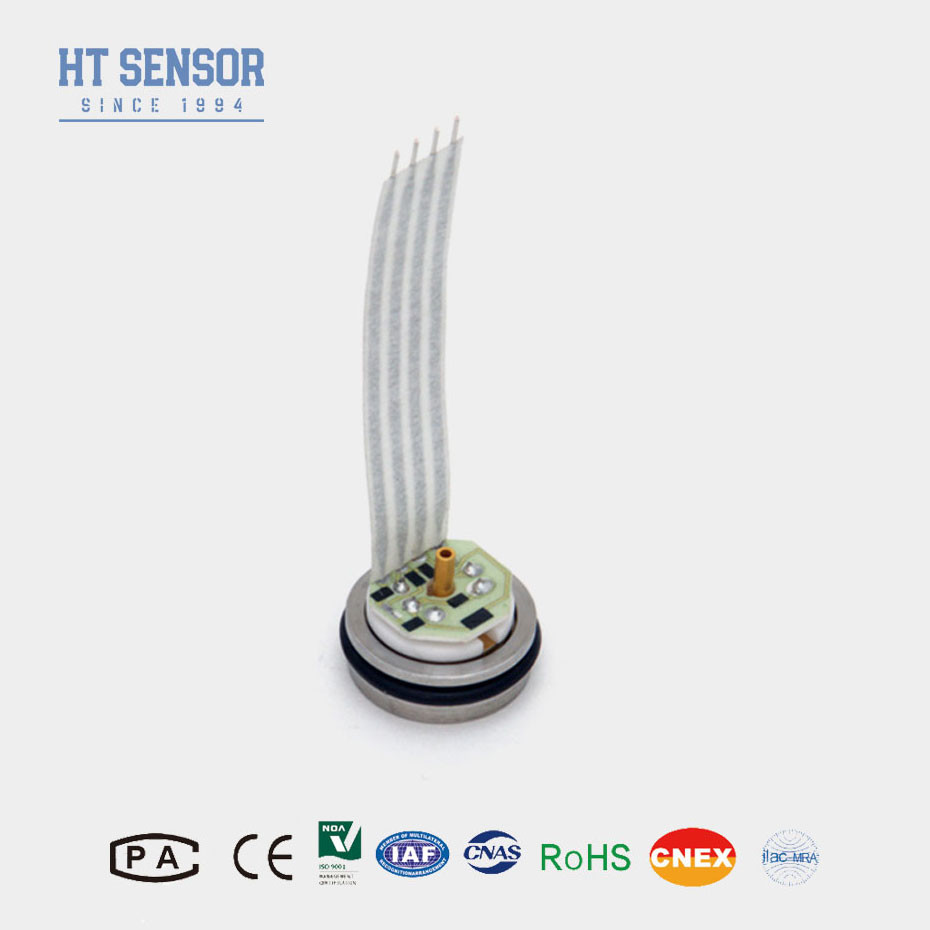

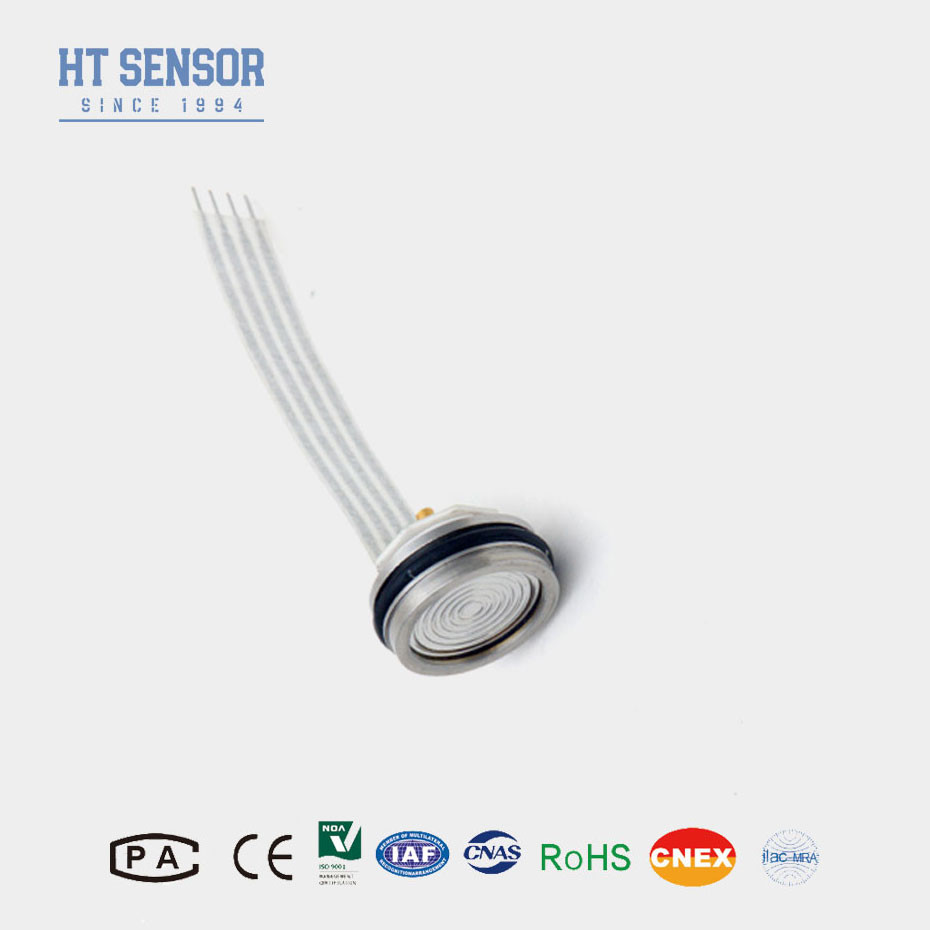

HT26 1.5mA 100mv सिलिकॉन पीज़ोरेसिटिव प्रेशर सेंसर चयन योग्य चार रंग सिलिकॉन तार के साथ
उत्पाद विवरण
| सामग्री: | 316एल | न्यूनतम सीमा: | -100kpa |
|---|---|---|---|
| मैक्स रेंज: | 60 एमपीए | आपूर्ति: | 1.5mA |
| आउटपुट: | 100mv+-30mv | चयन: | चार रंगों का सिलिकॉन तार या सोने की चादर वाला पिन |
| मॉडल: | HT26 | उच्च: | 11.2मिमी |
| तेल: | प्रसार सिलिकॉन | धागा: | नहीं |
| प्रमुखता देना |
1.5mA सिलिकॉन पीज़ोरेसिटिव प्रेशर सेंसर,100mV सिलिकॉन पीज़ोरेसिटिव प्रेशर सेंसर |
||
उत्पाद वर्णन
HT26 डिफ्यूज्ड सिलिकॉन प्रेशर सेंसर पीज़ोरेसिटिव प्रेशर सेंसर
सिलिकॉन दबाव सेंसर का परिचय:
HT26 सिलिकॉन पिज़ोरेसिटिव प्रेशर सेंसर का कोर एक अत्यधिक स्थिर फैला सिलिकॉन तत्व है। यह एक छोटी प्रोफ़ाइल, मीडिया संगत है,एक 316L स्टेनलेस स्टील आवास में पैक piezoresistive सिलिकॉन दबाव सेंसरएचटी26 क्षतिपूर्ति एक वेल्डेबल पैकेज में या 1/4 और 1/8 एनपीटी, 1/4 बीएसपी के साथ-साथ कस्टम प्रक्रिया फिटिंग जैसे विभिन्न प्रकार के थ्रेडेड फिटिंग के साथ पेश की जाती है।
उत्पाद की विशेषताएंसिलिकॉन दबाव सेंसर:
1.छोटी प्रोफ़ाइल
2तापमान और शून्य बिंदु के लिए मोटी फिल्म सर्किट का उपयोग करना
सुधार
3उत्कृष्ट विश्वसनीयता, दोहराव और स्थिरता
4. 7 मिमी की ऊंचाई, अनुकूलन योग्य
आवेदनसिलिकॉन दबाव सेंसर का:
1जल और अपशिष्ट जल उपचारः टैंकों, कुओं और जलाशयों में स्तरों की निगरानी।
2रासायनिक प्रसंस्करणः भंडारण टैंकों में विभिन्न रासायनिक पदार्थों के स्तर को मापना।
3औद्योगिक टैंक: ईंधन, तेल और अन्य तरल पदार्थों के स्तर की निगरानी के लिए उपयुक्त।
सिलिकॉन दबाव सेंसर के विद्युत डेटा
आपूर्ति:1.5mADC इनपुट प्रतिबाधा:3KΩ~6KΩ
आउटपुट प्रतिबाधाः2.5KΩ~6KΩ इन्सुलेशन प्रतिरोधः≥100MΩ/50VDC
इन्सुलेशन वोल्टेजः 500VAC आवास और विद्युत कनेक्शन के बीच क्षति का कारण नहीं होगा
मध्यम संगतः 316L स्टेनलेस स्टील के साथ तरल, गैस संगत
सिलिकॉन दबाव सेंसर का प्रदर्शन विनिर्देश
| पैरामीटर |
रेंजः0~10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 700KPa, 1MPa, 2MPa3.5 एमपीए, 7 एमपीए, 10 एमपीए, 20 एमपीए, 40 एमपीए, 60 एमपीए, 100 एमपीए |
|||
| विशिष्ट | मैक्स. | इकाइयां | ||
| दबाव गैर रैखिकता |
±0.15 |
±0.3 | %F.S | |
| दबाव दोहराव और हाइस्टेरिसिस | 0.02 | 0.05 | %F.S | |
| शून्य आउटपुट | 0±1 | 0±2 | mV | |
| स्पैन आउटपुट | ≤20 केपीए | 50±10 | 50±30 | mV |
| ≥35 केपीए | 100±10 | 100±30 | mV | |
| तापमान त्रुटि शून्य | ≤20 केपीए | ± 1 | ±2 | %F.S |
| ≥35 केपीए | ±0.5 | ± 1 | %F.S | |
| तापमान त्रुटि अवधि | ≤20 केपीए | ± 1 | ±2 | %F.S |
| ≥35 केपीए | ±0.5 | ± 1 | %F.S | |
| सबूत दबाव | 3X नामित सीमा या 120MPa, जो भी कम हो | ------- | ||
| परिचालन तापमान सीमा | -20~80 | °C | ||
| क्षतिपूर्ति तापमान सीमा | 0~70, 0~50 ((रेंज≤20KPa) | °C | ||
| भंडारण तापमान सीमा | -40~125 | °C | ||
नोटः उपरोक्त पैरामीटर शर्त के तहतःआपूर्तिः 1.5mA तापमानः 25°C
विद्युत कनेक्शन और क्षतिपूर्ति
