फैला हुआ सिलिकॉन तत्व के साथ उच्च स्थिर HT26 सिलिकॉन पीज़ोरेसिटिव दबाव सेंसर
Product Details
| सामग्री: | 316एल | न्यूनतम सीमा: | -100kpa |
|---|---|---|---|
| मैक्स रेंज: | 60 एमपीए | आपूर्ति: | 1.5mA |
| आउटपुट: | 100mv+-30mv | चयन: | चार रंगों का सिलिकॉन तार या सोने की चादर वाला पिन |
| मॉडल: | HT26 | उच्च: | 11.2मिमी |
| तेल: | प्रसार सिलिकॉन | धागा: | नहीं |
| प्रमुखता देना |
विसारित सिलिकॉन तत्व दबाव सेंसर,उच्च स्थिर दबाव सेंसर,HT26 सिलिकॉन पीज़ोरेसिस्टिव प्रेशर सेंसर |
||
Product Description

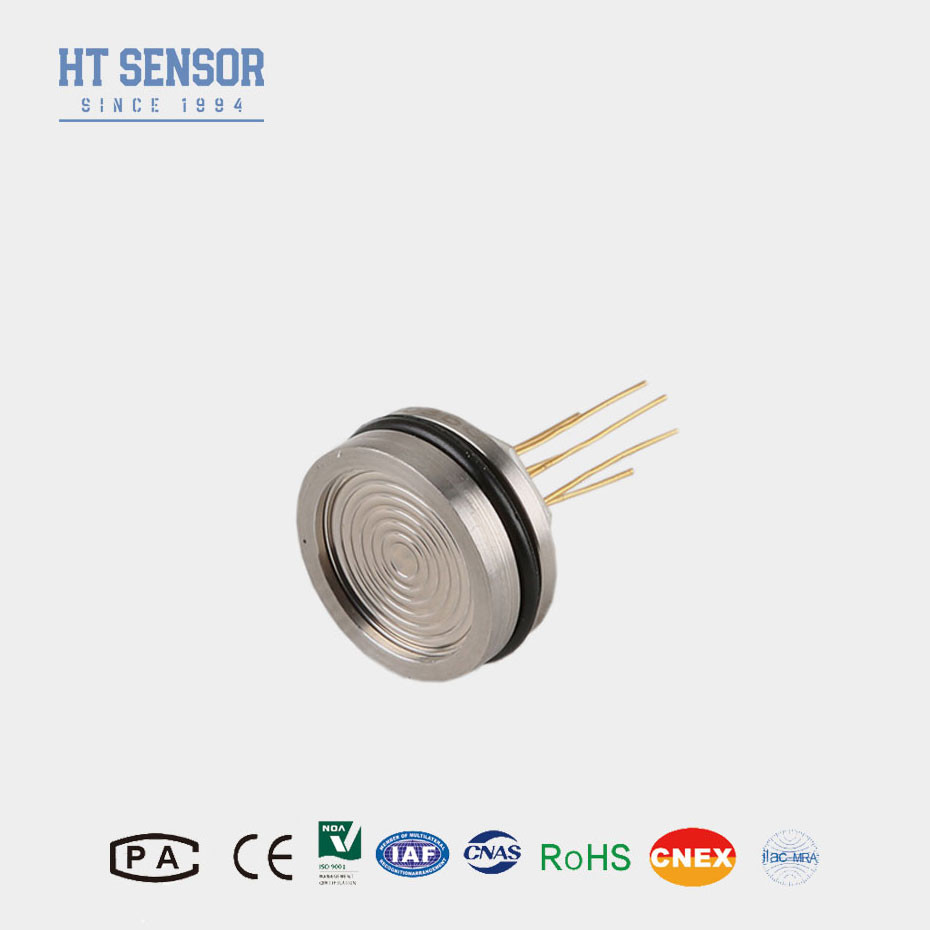

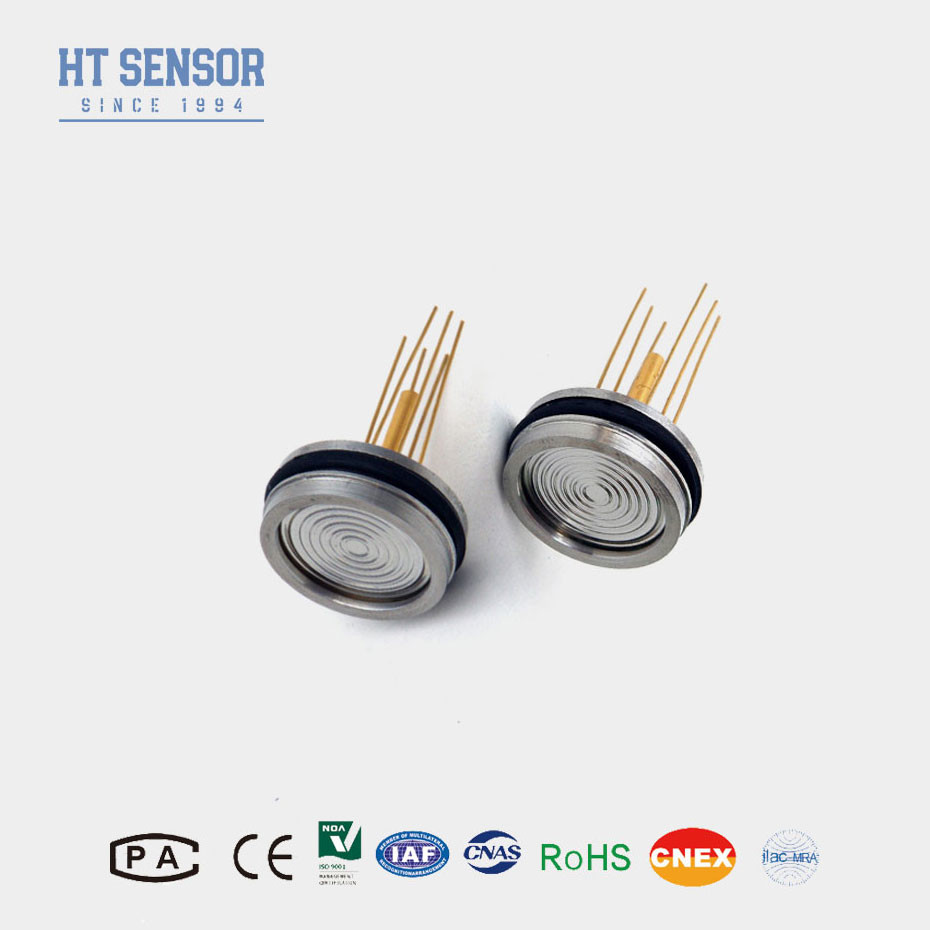

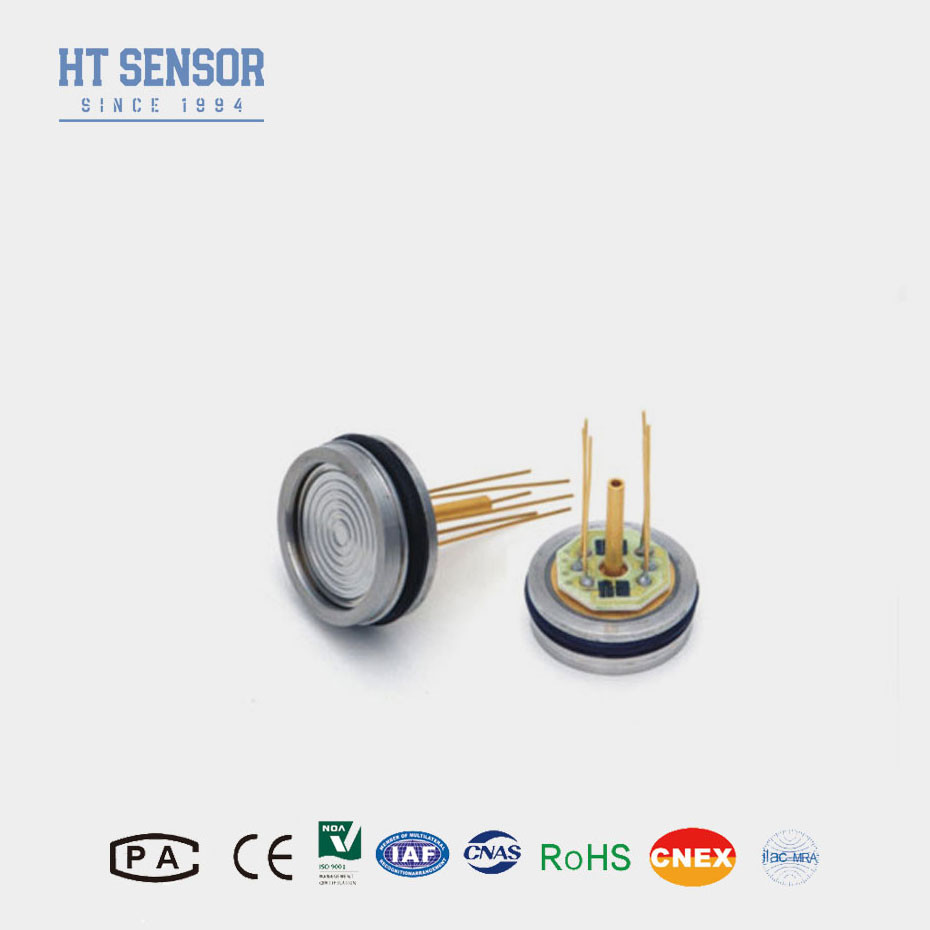

HT26 डिफ्यूज्ड सिलिकॉन प्रेशर सेंसर पीज़ोरेसिटिव प्रेशर सेंसर
सिलिकॉन दबाव सेंसर का परिचय:
HT26 सिलिकॉन पिज़ोरेसिटिव दबाव सेंसर का कोर एक अत्यधिक स्थिर विसारित सिलिकॉन तत्व है।मापा जा रहा माध्यम का अंतर दबाव एक 316L अलगाव अलगाव और सील सिलिकॉन तेल के माध्यम से सिलिकॉन डायफ्राम को प्रेषित किया जाता हैयह द्रव और गैसों के दबाव को मापने के लिए विसारित सिलिकॉन के पिज़ोरेसिटिव प्रभाव का उपयोग करता है। एचटी26 दबाव सेंसर दबाव सील करने के लिए एक ओ-रिंग से लैस है।इसे स्थापित करना आसान बनानायह एक वेल्डेबल पैकेज में या 1/4 और 1/8NPT, 1/4BSP के साथ-साथ कस्टम प्रक्रिया फिटिंग जैसे विभिन्न प्रकार के threaded फिटिंग के साथ पेश किया जाता है।
उत्पाद की विशेषताएंसिलिकॉन दबाव सेंसर:
1उन्नत प्रौद्योगिकी और 316L स्टेनलेस स्टील के आवास का उपयोग करना, साथ ही डायफ्राम के लिए टाइटेनियम और हैस्टेलॉय जैसी सामग्री का उपयोग करना।
2तापमान और शून्य बिंदु के लिए मोटी फिल्म सर्किट का उपयोग करना
सुधार
3उत्कृष्ट विश्वसनीयता, दोहराव और स्थिरता
4. 7 मिमी की ऊंचाई, अनुकूलन योग्य
आवेदनसिलिकॉन दबाव सेंसर का:
1. 316L स्टेनलेस स्टील संगतता के साथ गैर संक्षारक गैस और तरल दबाव मापने के लिए उपयुक्त
2पेट्रोलियम, रासायनिक, धातु विज्ञान, बिजली और जल विज्ञान सहित विभिन्न औद्योगिक प्रक्रिया स्थलों में लागू
3समुद्री और विमानन उद्योगों में प्रयुक्त
4.हाइड्रोलिक और वायवीय नियंत्रण प्रणालियों के लिए उपयुक्त
सिलिकॉन दबाव सेंसर के विद्युत डेटा
आपूर्ति:1.5mADC इनपुट प्रतिबाधा:3KΩ~6KΩ
आउटपुट प्रतिबाधाः2.5KΩ~6KΩ इन्सुलेशन प्रतिरोधः≥100MΩ/50VDC
इन्सुलेशन वोल्टेजः 500VAC आवास और विद्युत कनेक्शन के बीच क्षति का कारण नहीं होगा
मध्यम संगतः 316L स्टेनलेस स्टील के साथ तरल, गैस संगत
सिलिकॉन दबाव सेंसर का प्रदर्शन विनिर्देश
| पैरामीटर |
रेंजः0~10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 700KPa, 1MPa, 2MPa3.5 एमपीए, 7 एमपीए, 10 एमपीए, 20 एमपीए, 40 एमपीए, 60 एमपीए, 100 एमपीए |
|||
| विशिष्ट | मैक्स. | इकाइयां | ||
| दबाव गैर रैखिकता |
±0.15 |
±0.3 | %F.S | |
| दबाव दोहराव और हाइस्टेरिसिस | 0.02 | 0.05 | %F.S | |
| शून्य आउटपुट | 0±1 | 0±2 | mV | |
| स्पैन आउटपुट | ≤20 केपीए | 50±10 | 50±30 | mV |
| ≥35 केपीए | 100±10 | 100±30 | mV | |
| तापमान त्रुटि शून्य | ≤20 केपीए | ± 1 | ±2 | %F.S |
| ≥35 केपीए | ±0.5 | ± 1 | %F.S | |
| तापमान त्रुटि अवधि | ≤20 केपीए | ± 1 | ±2 | %F.S |
| ≥35 केपीए | ±0.5 | ± 1 | %F.S | |
| सबूत दबाव | 3X नामित सीमा या 120MPa, जो भी कम हो | ------- | ||
| परिचालन तापमान सीमा | -20~80 | °C | ||
| क्षतिपूर्ति तापमान सीमा | 0~70, 0~50 ((रेंज≤20KPa) | °C | ||
| भंडारण तापमान सीमा | -40~125 | °C | ||
नोटः उपरोक्त पैरामीटर शर्त के तहतःआपूर्तिः 1.5mA तापमानः 25°C
विद्युत कनेक्शन और क्षतिपूर्ति
एफक्यूए:
1प्रश्न: आपके दबाव सेंसर की विशेषताएं क्या हैं?
उत्तर: उच्च परिशुद्धता, स्थायित्व और उत्कृष्ट प्रदर्शन।
2प्रश्नः क्या मैं विशेष विनिर्देशों को अनुकूलित कर सकता हूं?
एकः हाँ, हमारे इंजीनियरों विशिष्ट जरूरतों को पूरा करने के लिए उत्पादों को दर्जी कर सकते हैं। हम OEM और ODM सेवा प्रदान करते हैं
3प्रश्न: आपकी उत्पादन क्षमता क्या है?
उत्तर: हमारी विनिर्माण सुविधाएं प्रति माह 30,000 दबाव सेंसर का उत्पादन कर सकती हैं, इसलिए हम बड़े पैमाने पर ऑर्डर की जरूरतों को पूरा करने में पूरी तरह सक्षम हैं।यह सुचारू उत्पादन और वितरण अनुसूची सुनिश्चित करने के लिए अग्रिम में हमारी बिक्री टीम से संपर्क करने के लिए उचित है
4प्रश्न: सामान्य वितरण अवधि क्या है?
एकः मानक मॉडल के लिए 5 ~ 8 कार्य दिवस। अनुकूलित उत्पाद भिन्न हो सकते हैं।
5प्रश्न: उत्पादों की कीमतें क्या हैं? क्या कोई छूट है?
A: बल्क ऑर्डर या दीर्घकालिक भागीदारों के लिए छूट के साथ प्रतिस्पर्धी मूल्य निर्धारण
6प्रश्न: आपके उत्पादों की वारंटी क्या है? और बिक्री के बाद सेवा?
एकः हमारी वारंटी समय शिपमेंट के बाद 24 महीने है, और हमारे बिक्री के बाद 24 घंटे में अपने सवालों के साथ जवाब देंगे, पीसी नेटवर्क द्वारा दूरस्थ निर्देश हमेशा उपलब्ध है।
