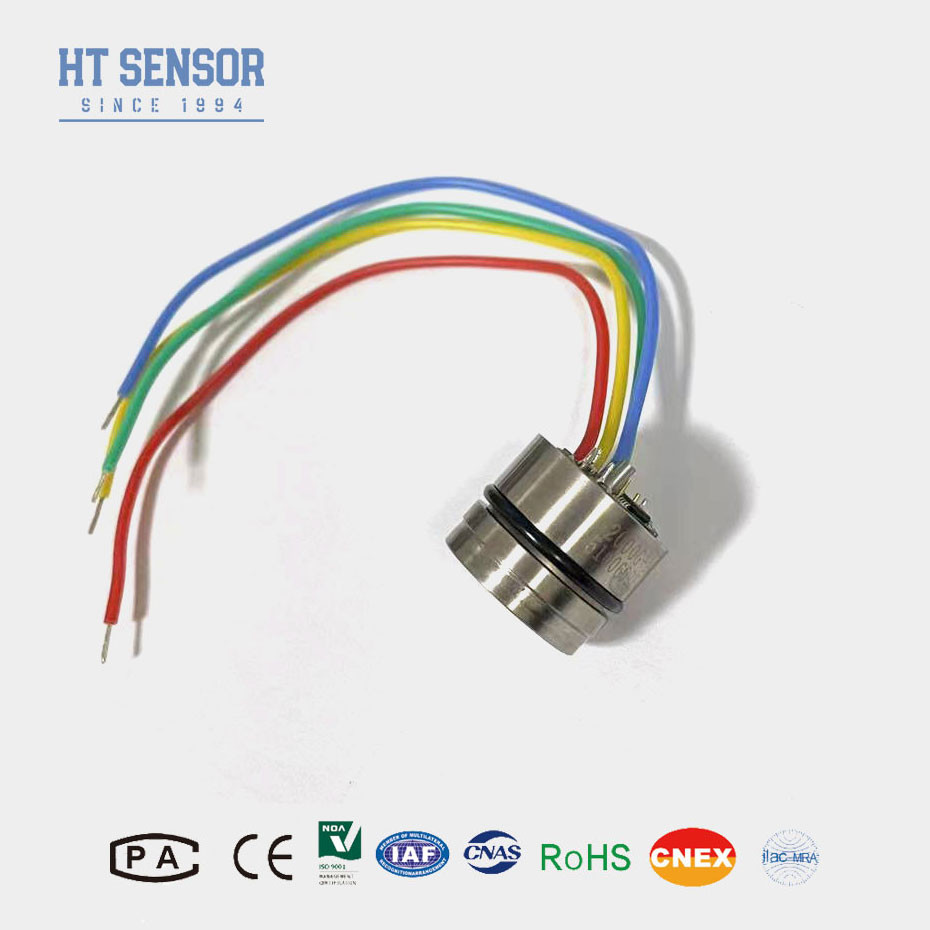

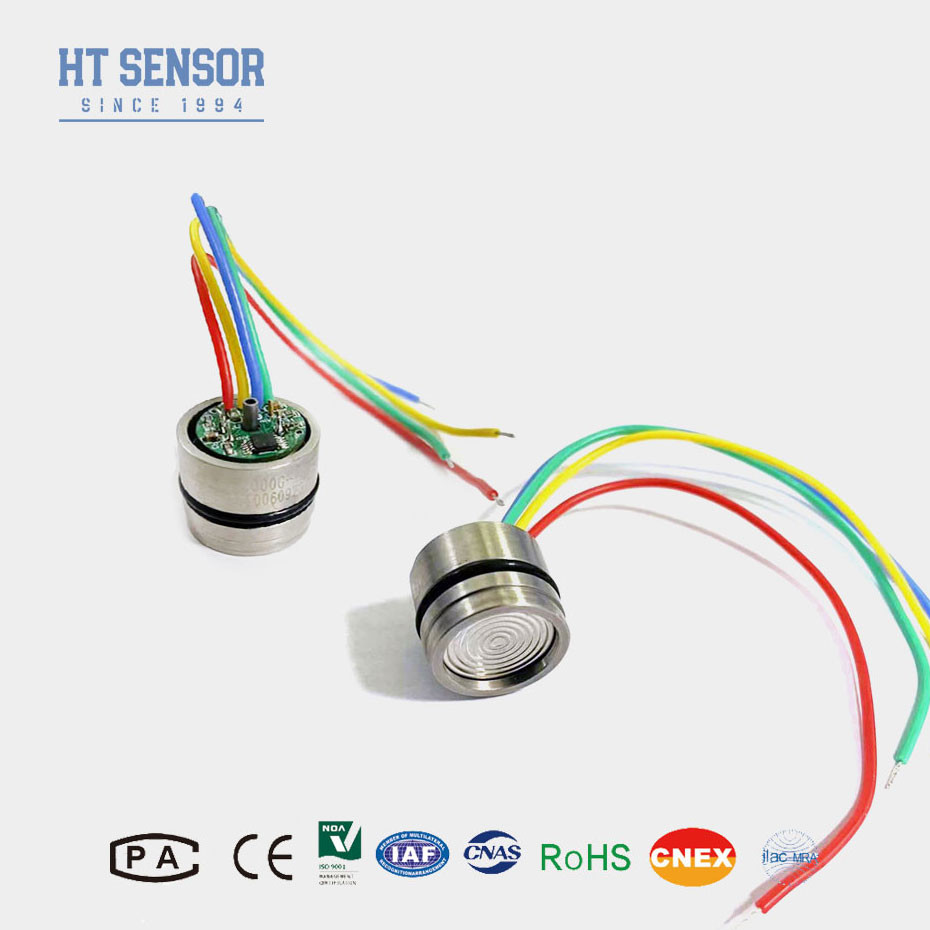

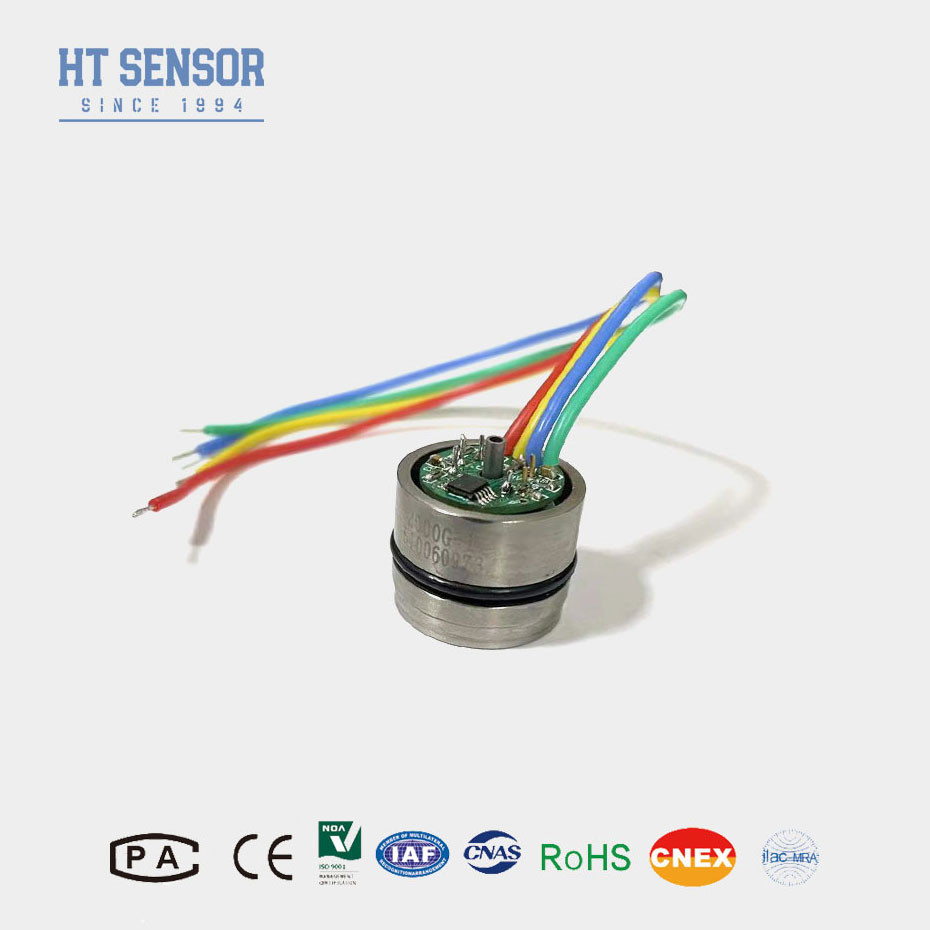

19mm 1.5mA 100mv डिफ्यूज्ड सिलिकॉन प्रेशर सेंसर पीज़ोरेसिटिव प्रेशर ट्रांसड्यूसर
Product Details
| सामग्री: | 316एल | न्यूनतम सीमा: | -100kpa |
|---|---|---|---|
| मैक्स रेंज: | 60 एमपीए | आपूर्ति: | 1.5mA |
| आउटपुट: | 100mv+-30mv | चयन: | चार रंगों का सिलिकॉन तार या सोने की चादर वाला पिन |
| मॉडल: | HT19 | उच्च: | 12 मिमी |
| तेल: | प्रसार सिलिकॉन | धागा: | नहीं |
| प्रमुखता देना |
विसारित सिलिकॉन दबाव सेंसर,1.5 एमए सिलिकॉन दबाव सेंसर,19 मिमी पीज़ोरेसिस्टिव प्रेशर ट्रांसड्यूसर |
||
Product Description
19 मिमी डिफ्यूज्ड सिलिकॉन प्रेशर सेंसर पीज़ोरेसिटिव प्रेशर सेंसर
सिलिकॉन दबाव सेंसर का परिचय:
HT19 पिज़ोरेसिटिव सिलिकॉन दबाव सेंसर, मुख्य घटक एक उच्च स्थिरता फैला सिलिकॉन सेंसर तत्व है।सेंसर पैकेज एक 316L स्टेनलेस स्टील डायफ्राम से सेंसर तत्व के लिए दबाव स्थानांतरित करने के लिए सिलिकॉन तेल का उपयोग करता हैवे विभिन्न प्रकार के दबाव कनेक्शनों की सुविधा देते हैं ताकि ओईएम (मूल उपकरण निर्माता) उपकरणों की एक विस्तृत श्रृंखला में उपयोग किया जा सके।
ऐसे अनुप्रयोग जहाँ संक्षारक तरल पदार्थों या गैसों की निगरानी की जाती है।
उत्पाद की विशेषताएंसिलिकॉन दबाव सेंसर:
•छोटा आकार
• विश्वसनीय अर्धचालक प्रौद्योगिकी
• कैलिब्रेटेड और तापमान मुआवजा
• निरपेक्ष और गेज दबाव
• वैक्यूम संगत, पृथक सेंसर
• कम लागत
आवेदनसिलिकॉन दबाव सेंसर का:
2.प्रक्रिया नियंत्रण प्रणाली
3औद्योगिक स्वचालन और प्रवाह नियंत्रण
4दबाव कैलिब्रेटर
सिलिकॉन दबाव सेंसर के विद्युत डेटा
आपूर्ति:1.5mADC इनपुट प्रतिबाधा:3KΩ~6KΩ
आउटपुट प्रतिबाधाः2.5KΩ~6KΩ इन्सुलेशन प्रतिरोधः≥100MΩ/50VDC
इन्सुलेशन वोल्टेजः 500VAC आवास और विद्युत कनेक्शन के बीच क्षति का कारण नहीं होगा
मध्यम संगतः 316L स्टेनलेस स्टील के साथ तरल, गैस संगत
सिलिकॉन दबाव सेंसर का प्रदर्शन विनिर्देश
| पैरामीटर |
रेंजः0~10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 700KPa, 1MPa, 2MPa3.5 एमपीए, 7 एमपीए, 10 एमपीए, 20 एमपीए, 40 एमपीए, 60 एमपीए, 100 एमपीए |
|||
| विशिष्ट | मैक्स. | इकाइयां | ||
| दबाव गैर रैखिकता |
±0.15 |
±0.3 | %F.S | |
| दबाव दोहराव और हाइस्टेरिसिस | 0.02 | 0.05 | %F.S | |
| शून्य आउटपुट | 0±1 | 0±2 | mV | |
| स्पैन आउटपुट | ≤20 केपीए | 50±10 | 50±30 | mV |
| ≥35 केपीए | 100±10 | 100±30 | mV | |
| तापमान त्रुटि शून्य | ≤20 केपीए | ± 1 | ±2 | %F.S |
| ≥35 केपीए | ±0.5 | ± 1 | %F.S | |
| तापमान त्रुटि अवधि | ≤20 केपीए | ± 1 | ±2 | %F.S |
| ≥35 केपीए | ±0.5 | ± 1 | %F.S | |
| सबूत दबाव | 3X नामित सीमा या 120MPa, जो भी कम हो | ------- | ||
| परिचालन तापमान सीमा | -20~80 | °C | ||
| क्षतिपूर्ति तापमान सीमा | 0~70, 0~50 ((रेंज≤20KPa) | °C | ||
| भंडारण तापमान सीमा | -40~125 | °C | ||
नोटः उपरोक्त पैरामीटर शर्त के तहतःआपूर्तिः 1.5mA तापमानः 25°C
आयाम
एफक्यूए:
1दबाव सेंसर क्या है?
दबाव सेंसर एक ऐसा उपकरण है जो गैसों या तरल पदार्थों के दबाव को मापता है।यह भौतिक दबाव को विद्युत संकेत में परिवर्तित करता है जिसे नियंत्रण प्रणालियों या निगरानी उपकरणों द्वारा पढ़ा और संसाधित किया जा सकता है.
2दबाव सेंसर कैसे काम करता है?
दबाव सेंसर दबाव में परिवर्तन का पता लगाने के लिए विभिन्न प्रौद्योगिकियों जैसे कि पिज़ोरेसिटिव, कैपेसिटिव या पिज़ोइलेक्ट्रिक तत्वों का उपयोग करके काम करते हैं। जब दबाव लागू किया जाता है,यह सेंसर तत्व के भौतिक गुणों में परिवर्तन का कारण बनता है, जो तब दबाव के आनुपातिक विद्युत संकेत में परिवर्तित हो जाता है।
3दबाव सेंसर किस प्रकार के होते हैं?
पिज़ोरेसिटिव प्रेशर सेंसरः दबाव मापने के लिए सिलिकॉन जैसी सामग्री में पिज़ोरेसिटिव प्रभाव का प्रयोग करें।
क्षमतात्मक दबाव सेंसर: दबाव के तहत एक डायाफ्राम के विरूपण के कारण होने वाले क्षमता में परिवर्तन को मापें।
पीज़ोइलेक्ट्रिक दबाव सेंसर: ऐसी सामग्री का प्रयोग करें जो लागू यांत्रिक तनाव के जवाब में विद्युत आवेश उत्पन्न करती है।
ऑप्टिकल दबाव सेंसर: दबाव परिवर्तनों को मापने के लिए प्रकाश मॉड्यूलेशन का उपयोग करें।
रेज़ोनेंट प्रेशर सेंसर: सेंसर तत्व की रेज़ोनेंट आवृत्ति में परिवर्तन का पता लगाकर दबाव मापें।
4निरपेक्ष, गेज और अंतर दबाव सेंसर में क्या अंतर है?
पूर्ण दबाव सेंसर: पूर्ण निर्वात के सापेक्ष दबाव को मापें।
दबाव सेंसरः वायुमंडलीय दबाव के सापेक्ष दबाव को मापें।
अंतर दबाव सेंसर: दो दबाव बिंदुओं के बीच अंतर को मापें।
5दबाव सेंसर का चयन करते समय मुझे किन कारकों पर विचार करना चाहिए?
