0-20mA आउटपुट औद्योगिक डिजिटल प्रेशर गेज उच्च परिशुद्धता माप गेज
उत्पाद विवरण
| मॉडल नं.: | BPK-IIIN | आवेदन: | औद्योगिक |
|---|---|---|---|
| संरचना: | गेज प्रदर्शित करें | परिवहन पैकेज: | कार्टन के साथ मानक निर्यात पैकेजिंग |
| उत्पत्ति: | बाओजी, चीन | वारंटी: | 2 साल |
| माप सीमा: | मध्यम दबाव वाला उपकरण | स्विच: | 2 स्विच |
| इनपुट: | 4-20mA/0-10VDC/pt100 और इसी प्रकार | आउटपुट: | 0-20mA,4-20mA,0-5V और इसी तरह |
| प्रमुखता देना |
औद्योगिक डिजिटल प्रेशर गेज,उच्च परिशुद्धता माप डिजिटल दबाव माप,0-20mA आउटपुट डिजिटल प्रेशर गेज |
||
उत्पाद वर्णन
उच्च परिशुद्धता माप के साथ औद्योगिक डिजिटल दबाव माप

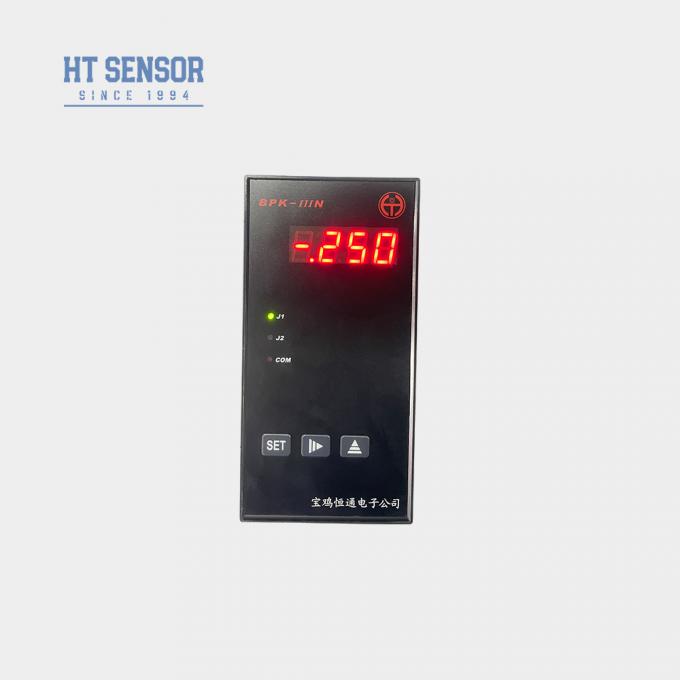

BPK-IIIN प्रेशर गेज/स्विच
परिचय:
बीपीके-III श्रृंखला नियंत्रक प्रदर्शन, नियंत्रण और संचरण कार्यों से लैस हैं, और विभिन्न स्वचालित नियंत्रण अनुप्रयोगों में व्यापक रूप से उपयोग किए गए हैं। उनकी प्रमुख विशेषताओं में शामिल हैंः
1. आरटीडीएस, थर्मोकपल्स या मानक संकेतों जैसे इनपुट संकेतों की एक विस्तृत श्रृंखला के लिए समर्थन (तालिका देखें) । डिस्प्ले रेंज को गैर-रैखिक संकेतों के लिए कैलिब्रेट किया जा सकता है या रैखिक संकेतों के लिए सेट किया जा सकता है।
2. 12-बिट रिज़ॉल्यूशन के साथ पृथक ट्रांसमिशन आउटपुट जो अनुकूलन योग्य दायरे सेटिंग्स की अनुमति देता है।
3दो रिले आउटपुट जो उच्च/निम्न, उच्च/उच्च-उच्च, या निम्न/निम्न-निम्न अलार्म क्रिया प्रकारों का समर्थन करते हैं।
विनिर्देश
1आपूर्ति वोल्टेज:220VAC(±10%);
2. परिवेश का तापमानः0~50oC; सापेक्ष आर्द्रताः≤85%गैर संक्षारक गैस;
3. इनपुट सिग्नल, डिस्प्ले स्कोप और प्रासंगिक पैरामीटर: (टेबल 1 देखें)
तालिका 1
| इनपुट सिग्नल कोड | इनपुट सिग्नल | प्रदर्शन का दायरा | संकल्प | सटीकता | इनपुट प्रतिबाधा |
| 00 | टी टी सी | 0~400°C | 1°C | 0.2% | 100K |
| 01 | आर टी सी | 0~1600oC | 1°C | 0.2% | 100K |
| 02 | J TC | 0~1200oC | 1°C | 0.2% | 100K |
| 03 | WRe3-WRe25 टीसी | 0~2300oC | 1°C | 0.2% | 100K |
| 04 | बी टीसी | 350 से 1800 डिग्री सेल्सियस | 1°C | 0.2% | 100K |
| 05 | एस टी सी | 0~1600oC | 1°C | 0.2% | 100K |
| 06 | K TC | 0~1300oC | 1°C | 0.2% | 100K |
| 07 | ई टी सी | 0~900°C | 1°C | 0.2% | 100K |
| 08 | Pt100 आरटीडी | -200 से 600 डिग्री सेल्सियस | 0.1°C | 0.2% | (0.2mA) |
| 09 | Cu50 RTD | -५०.० से १५०.० डिग्री सेल्सियस | 0.1°C | 0.2% | (0.2mA) |
| 10 | 0~375Ω दूरस्थ दबाव | दायरे की निम्न और उच्च सीमा -1999 से 9999 तक निर्धारित की जा सकती है | प्रदर्शन का दायरा -1999 से 9999 तक 16 बिट ए/डी नमूना का उपयोग करके निरंतर है | 0.2% | (0.2mA) |
| 11 | 0~75mV धारा विभाजक | 0.1% | 100K | ||
| 12 | 0~30mV | 0.1% | 100K | ||
| 13 | 0~5V मानक संकेत | 0.1% | 100K | ||
| 14 | 1~5V मानक संकेत | 0.1% | 100K | ||
| 15 | 0~10V मानक संकेत | 0.1% | 100K | ||
| 16 | 0~10 mA मानक संकेत | 0.1% | 20Ω | ||
| 17 | 0~20 mA मानक संकेत | 0.1% | 20Ω | ||
| 18 | 4 ~ 20 mA मानक संकेत | 0.1% | 20Ω |
तालिका 2
| आउटपुट सिग्नल प्रसारित करना | वर्तमान आउटपुट | प्रसारण का दायरा | पृथक वोल्टेज | मैक्स. संकल्प |
सटीकता | भार क्षमता | खुला-सर्किट वोल्टेज |
| 00 | 4~20 एमए | मानक वर्तमान संकेत के दायरे के भीतर डेटा प्रेषित करें | 1500V | 12 बिट्स | 00.3% | ≤500Ω | 15V |
| 01 | 0~20mA |
यह उत्पाद केवल 4 ~ 20mA या 0 ~ 20mA आउटपुट वर्तमान संकेतों में निर्मित है। यदि उपयोगकर्ता को वोल्टेज आउटपुट सिग्नल ट्रांसमिशन आउटपुट की आवश्यकता है,यह 1 ~ 5V या 0 ~ 5V के लिए निर्माता या स्वयं से जुड़े 250 या 500 ओम प्रतिरोध से अनुकूलित किया जा सकता है, 0 ~ 10V वोल्टेज और प्रतिरोध (नोटः प्रतिरोध की सटीकता सीधे ट्रांसमिशन आउटपुट वोल्टेज की सटीकता को प्रभावित करती है) ।
5. आरelay आउटपुट संपर्क क्षमतातालिका 3 देखें।
तालिका 3
| 250V/120V | 120V/48V | < 48 वी | रिले जीवन | ||||
| एसी | डीसी | एसी | डीसी | एसी | डीसी | >100000 बार |
|
| अधिकतम धारा (प्रतिरोध भार) | 3A | 2A | 4A | 3A | 5A | 4A | |
| अधिकतम.वर्तमान (प्रवर्तक भार) | 0.3A | 0.2A | 0.4A | 0.3A | 0.5A | 0.4A | |
6. ईबाह्य DC24V/30mA शक्तियह ट्रांसमीटर को बिजली की आपूर्ति कर सकता है।
7.स्वचालित तापमान मुआवजा कार्यके लिएथर्मोकपल सेंसर.
8.डिस्कनेक्शन सुरक्षा कार्य
| मॉडल | रूपरेखा आयाम | पैनल आउटपुट आयाम ((मिमी) | नोट |

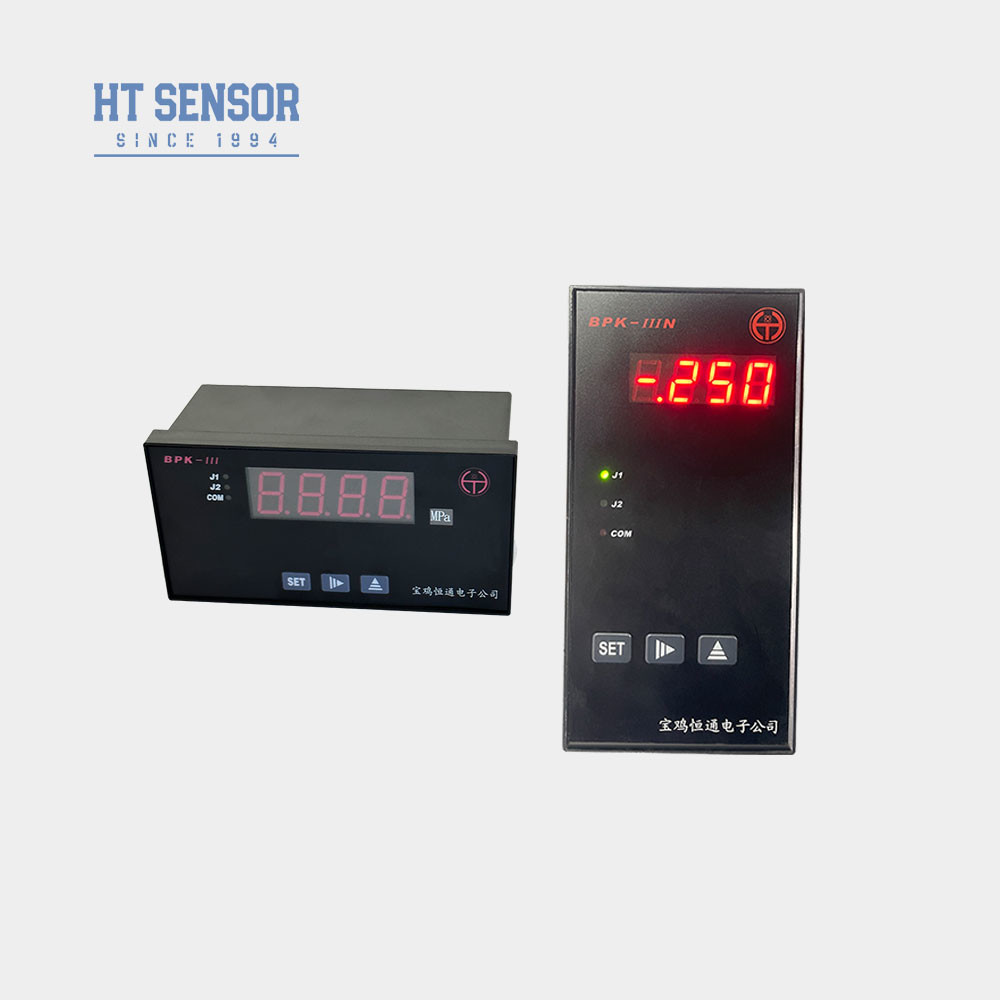

| बीपीके-IIIS | 160×80×80 ((क्षैतिज)) | 152+0.8×76+0.7 | |

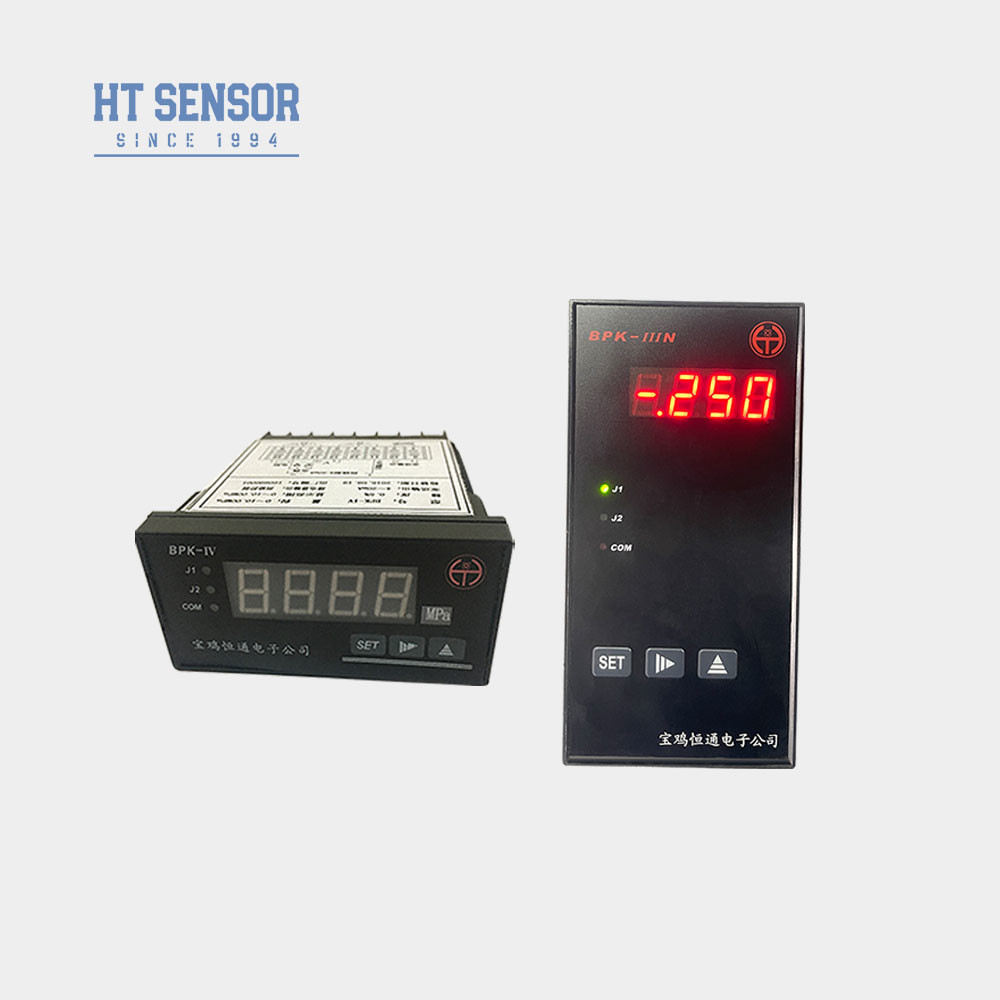

| बीपीके-IV | 96×48×112 (क्षैतिज) | 92+0.7×44+0.5 | |
| बीपीके-IIIN | 80×160×80 (ऊर्ध्वाधर) | 76+0.7×152+0.8 | |
| बीपीके-IIIN2 | 48×96×112 (ऊर्ध्वाधर) | 44+0.5×92+0.7 | |
| BPK-IIIF1 | 96×96×112 वर्ग | 92+0.7×92+0.7 | |
| BPK-IIIF2 | 48×48×108 (वर्ग) | 44+0.5×44+0.5 | J2 रिले के बिना J2 अलार्म लैंप के साथ |
| BPK-IIIF3 | 72×72×112 | 67+0.7×67+0.7 |
| कंपनी |
| प्रश्न और उत्तर |
अक्सर पूछे जाने वाले प्रश्न:
1प्रश्न: आपके दबाव सेंसर ट्रांसमीटर की विशेषताएं क्या हैं?
उत्तर: हमारे दबाव सेंसर ट्रांसमीटर उच्च परिशुद्धता, स्थायित्व और उत्कृष्ट प्रदर्शन की विशेषता रखते हैं, अनुकूलन के विकल्प के साथ।
2प्रश्न: क्या मैं विशेष विनिर्देशों को अनुकूलित कर सकता हूँ?
एकः हाँ, हमारे इंजीनियर हमारे OEM और ODM सेवाओं के माध्यम से विशिष्ट आवश्यकताओं को पूरा करने के लिए उत्पादों को अनुकूलित कर सकते हैं।
3प्रश्न: आपकी उत्पादन क्षमता क्या है?
उत्तर: हमारी विनिर्माण सुविधाओं में प्रति माह 30,000 दबाव सेंसर ट्रांसमीटर का उत्पादन करने की क्षमता है, जिससे यह सुनिश्चित होता है कि हम बड़े पैमाने पर ऑर्डर पूरा कर सकें।सुचारू उत्पादन और वितरण अनुसूची के लिए अग्रिम में हमारी बिक्री टीम से संपर्क करना उचित है.
4प्रश्न: सामान्य वितरण अवधि क्या है?
एकः मानक मॉडल में आम तौर पर 5 ~ 8 कार्य दिवसों की डिलीवरी अवधि होती है, जबकि अनुकूलित उत्पाद भिन्न हो सकते हैं।
5प्रश्न: उत्पादों की कीमतें क्या हैं? क्या कोई छूट है?
एकः हम बल्क ऑर्डर या दीर्घकालिक साझेदारी के लिए उपलब्ध छूट के साथ प्रतिस्पर्धी मूल्य प्रदान करते हैं।
6प्रश्न: आपके उत्पादों की वारंटी क्या है? और बिक्री के बाद सेवा?
एकः हमारे उत्पादों को शिपमेंट की तारीख से 24 महीने की वारंटी मिलती है, और हमारी बिक्री के बाद सेवा पीसी नेटवर्क के माध्यम से दूरस्थ निर्देश समर्थन के साथ 24 घंटे के भीतर त्वरित प्रतिक्रिया सुनिश्चित करती है।
