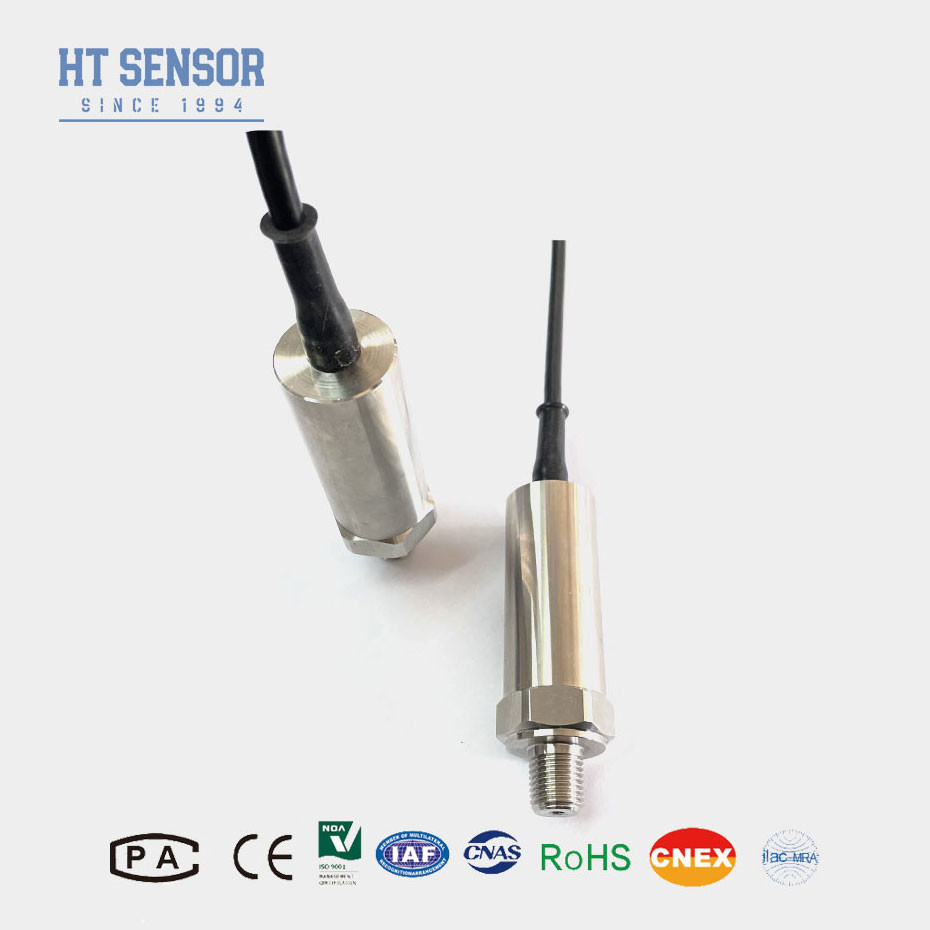

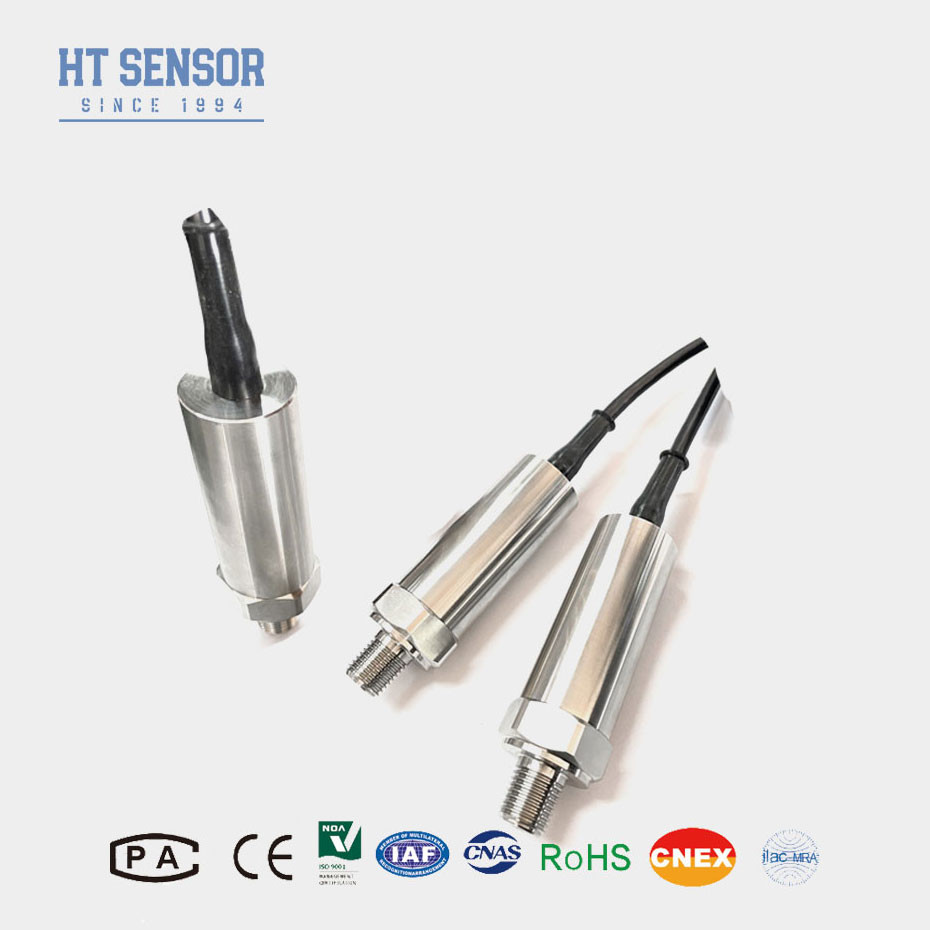

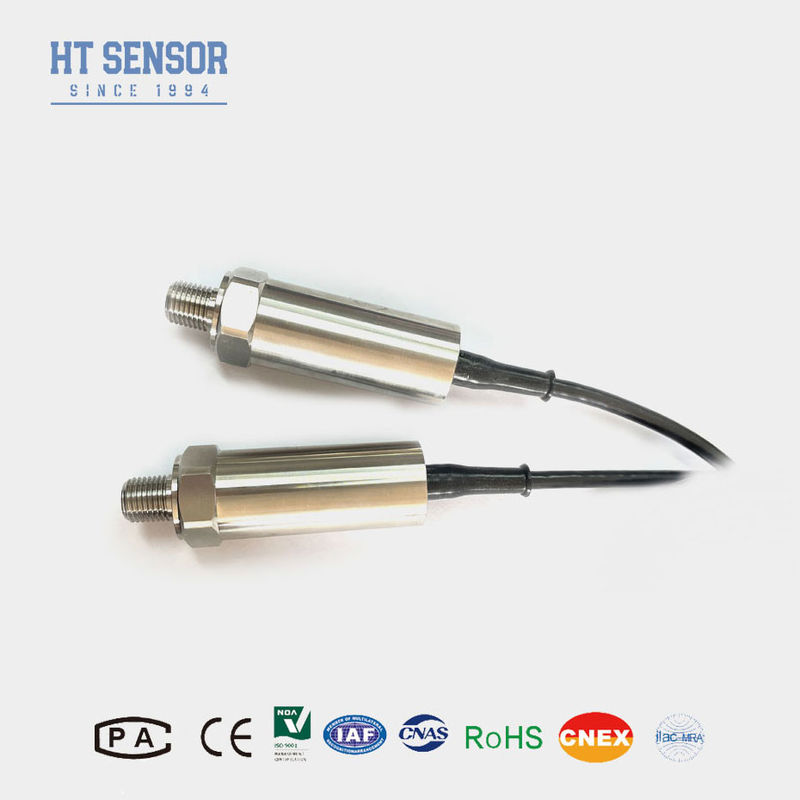

BP93420-IB डिफ्यूज्ड सिलिकॉन प्रेशर सेंसर उच्च सटीकता तेजी से प्रतिक्रिया समय दबाव ट्रांसमीटर
Product Details
| मॉडल नं.: | BP93420-आईबी | शक्ति: | 5वीडीसी /12-36वीडीसी |
|---|---|---|---|
| धागा: | जी1/2, एम20*1.5, 1/2एनपीटी | दीर्घकालिक स्थिरता: | +-0.2%F.S./Year ((टाइप) |
| घर निर्माण की सामग्री: | 316L या 304SS | दबाव प्रकार: | गेज दबाव, पूर्ण दबाव, सील दबाव |
| मापने का माध्यम: | <i>Liquid air.</i> <b>तरल हवा.</b> <i>water oil</i> <b>पानी तेल</b> | सटीकता ग्रेड: | <i>0.5%.</i> <b>0.5%.</b> <i>0.25%</i> <b>0.25%</b> |
| दबाव सीमा: | -100kpa~0~5kpa...100एमपीए | आउटपुट सिग्नल: | 4-20mA या RS485 Modobus |
| प्रमुखता देना |
उच्च सटीकता दबाव ट्रांसमीटर,विसारित सिलिकॉन दबाव सेंसर,तेजी से प्रतिक्रिया समय दबाव ट्रांसमीटर |
||
Product Description
BP93420-IB डिफ्यूज्ड सिलिकॉन प्रेशर सेंसर फास्ट रिस्पांस टाइम्स प्रेशर सेंसर
प्रसारित सिलिकॉन दबाव ट्रांसमीटर का परिचय:
BP93420IB डिफ्यूज्ड सिलिकॉन प्रेशर ट्रांसमीटर एक प्रकार का प्रेशर सेंसर उपकरण है जो दबाव परिवर्तनों को मापने के लिए डिफ्यूज्ड सिलिकॉन तकनीक का उपयोग करता है।इन सेंसरों में एक पतला सिलिकॉन डायफ्राम होता है जो दबाव के तहत विकृत होता है, प्रतिरोध में परिवर्तन का कारण बनता है। प्रतिरोध में यह परिवर्तन तब एक विद्युत संकेत में परिवर्तित हो जाता है, जिसे लागू दबाव को निर्धारित करने के लिए संसाधित और व्याख्या की जा सकती है।प्रसारित सिलिकॉन दबाव सेंसरों के मुख्य लाभों में से एक दबाव माप में उनकी उच्च संवेदनशीलता और सटीकता हैवे दबाव में सूक्ष्म परिवर्तनों का सटीक रूप से पता लगाने में सक्षम हैं, जिससे वे कई प्रकार के अनुप्रयोगों के लिए उपयुक्त हैं जहां सटीक दबाव निगरानी आवश्यक है।
उत्पाद की विशेषताएंदबाव ट्रांसमीटर सेंसर का:
1उच्च परिशुद्धता: प्रसारित सिलिकॉन दबाव सेंसर दबाव माप में उच्च परिशुद्धता प्रदान करते हैं, सटीक और विश्वसनीय परिणाम सुनिश्चित करते हैं।
2व्यापक दबाव रेंजः वे दबावों की एक विस्तृत श्रृंखला में लागू होते हैं, जिससे वे विभिन्न औद्योगिक और वाणिज्यिक अनुप्रयोगों के लिए उपयुक्त होते हैं।
3तेजी से प्रतिक्रिया समय: इन सेंसरों में तेजी से प्रतिक्रिया करने की क्षमता होती है, जिससे दबाव परिवर्तनों को वास्तविक समय में कैप्चर किया जा सकता है और परिवर्तनों पर समय पर प्रतिक्रिया दी जा सकती है।
4संकुचित आकारः प्रसारित सिलिकॉन दबाव सेंसर आमतौर पर संकुचित आकार के होते हैं, जिससे उन्हें विभिन्न प्रणालियों और अनुप्रयोगों में एकीकृत करना आसान हो जाता है।
आवेदनदबाव ट्रांसमीटर सेंसर का:
1.316L स्टेनलेस स्टील के साथ गैर संक्षारक गैसों और तरल पदार्थों के दबाव माप
2समुद्री और विमानन उद्योगों में लागू
3. औद्योगिक ऑन-साइट प्रक्रियाओं जैसे पेट्रोलियम, रसायन, धातु विज्ञान, बिजली उत्पादन और जल विज्ञान में उपयोग किया जाता है
4हाइड्रोलिक और वायवीय नियंत्रण प्रणालियों में प्रयोग किया जाता है
5. व्यापक रेंज
दबाव ट्रांसमीटर सेंसर के प्रदर्शन मापदंडः
| माप सीमा | -100kPa...0kPa ~ 10kPa...100MPa |
| दबाव प्रकार | गेज दबाव, पूर्ण दबाव, सील दबाव |
| अतिभार | नामित सीमा का ≤ 1.5 गुना |
| सटीकता @ 25oC | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति | 0.1% एफएस |
| हिस्टेरिसिस | 0.1% एफएस |
| दीर्घकालिक स्थिरता | ±0.1% F.S./Year ((सामान्य) ±0.2% F.S./Year ((अधिकतम) |
| शून्य बिंदु तापमान विचलन | ±0.03%F.S/oC ((≤100KPa) ±0.02%F.S/oC ((>100KPa) |
| पूर्ण पैमाने पर तापमान विचलन | ±0.03%F.S/oC ((≤100KPa) ±0.02%F.S/oC ((>100KPa) |
| मुआवजा तापमान | 0-70oC ((≤10mpa, अनुकूलन योग्य) |
| परिचालन तापमान | -20°C से 80°C |
| भंडारण तापमान | -40°C से 120°C |
| कंपन | 10g,55Hz ~ 2kHz |
| आवास सामग्री | 304, 316L |
| डायफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| विस्फोट प्रतिरोधी रेटिंग | Ex db IIC T6 जीबी |
| सुरक्षा रेटिंग | IP65 |
| ओ-रिंग सील | फ्लोरो रबर |
| वजन | ~0.15kg |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
| 4~20mA | 12~30 वीडीसी | 2/3/4 तार |
| 0~10/20mA | 3 तार |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5 वीडीसी |
| दबाव ट्रांसमीटर के आदेश टिप्स |
एक डुबकी तरल स्तर ट्रांसमीटर का आदेश देते समय, यह सुनिश्चित करने के लिए कई कारकों पर विचार करना महत्वपूर्ण है कि चयनित उत्पाद आपके विशिष्ट अनुप्रयोग आवश्यकताओं को पूरा करता है।यहाँ आदेश प्रक्रिया के माध्यम से मदद करने के लिए एक व्यापक गाइड है:
1. द्रव के अधिकतम और न्यूनतम स्तरों की पहचान करें जिन्हें मापने की आवश्यकता है. सुनिश्चित करें कि आपके द्वारा चयनित ट्रांसमीटर इस सीमा के भीतर सटीक माप कर सकता है.
2- सुनिश्चित करें कि ट्रांसमीटर में प्रयुक्त सामग्री (जैसे, स्टेनलेस स्टील, पीवीसी, पीटीएफई) मापे जा रहे तरल पदार्थ के साथ संगत हैं,विशेष रूप से यदि संक्षारक या आक्रामक पदार्थों के साथ काम करना
3. अपने सिस्टम के लिए उपयुक्त आउटपुट सिग्नल का चयन करें, जैसे कि 4-20mA, 0-5VDC, या RS485 या Modbus जैसे डिजिटल आउटपुट, अपने डेटा अधिग्रहण या नियंत्रण प्रणालियों के साथ संगतता सुनिश्चित करने के लिए
4फ्लोरीन रबर ओ-रिंग का नामित कार्य तापमान सीमा -20°C~250°C है। जब उत्पाद का कार्य तापमान -20°C से कम हो, तो ईपीडीएम ओ-प्रकार की सीलिंग रिंग का चयन किया जाना चाहिए.
5. डिफ़ॉल्ट केबल लंबाई 1.5 मीटर है और तीन प्रकार की सामग्रियों में से चुनने के लिए हैं। यदि कोई विशेष निर्देश नहीं हैं, तो कोई केबल या पॉलीइथिलीन केबल सामग्री का उपयोग नहीं किया जा सकता है।यदि आपको एक अलग केबल सामग्री की आवश्यकता है, कृपया इसे ऑर्डर फॉर्म में निर्दिष्ट करें।
6. मजबूत कंपन, तत्काल प्रभाव बल, मजबूत विद्युत चुम्बकीय या रेडियो आवृत्ति हस्तक्षेप और अन्य विशेष आवश्यकताओं के मामले में, कृपया हमारी कंपनी को सूचित करें और आदेश में इंगित करें।
| दबाव ट्रांसमीटर सेंसर के आदेश गाइड | ||||||||
| BP93420XX | दबाव ट्रांसमीटर | |||||||
| कोड | रूपरेखा निर्माण | |||||||
| आईबी | सामान्य दबाव ट्रांसमीटर | नवम | डिस्प्ले दबाव ट्रांसमीटर | |||||
| आईई | झटके प्रतिरोधी विमानन दबाव ट्रांसमीटर | IIC/III | औद्योगिक जनरल/ डिस्प्ले प्रेशर ट्रांसमीटर | |||||
| यदि | नमी प्रतिरोधी दबाव ट्रांसमीटर | IIE/IIIE | सामान्य/डिस्प्ले दबाव ट्रांसमीटर | |||||
| IN | एयर कंडीशनिंग विशेष दबाव ट्रांसमीटर | |||||||
| आईसी | उच्च तापमान दबाव ट्रांसमीटर | |||||||
| IQ1/IQ2 | बड़ा डायाफ्राम/उच्च तापमान दबाव ट्रांसमीटर | |||||||
| माप सीमा | -0.1. . .0~001...100 एमपीए | |||||||
| (0-X) Kpa या MPa | X: वास्तविक माप सीमा दर्शाता है | |||||||
| कोड | विद्युत आपूर्ति | |||||||
| डी1 | 24 वीडीसी | |||||||
| डी2 | 5 वीडीसी | |||||||
| डी3 | अन्य | |||||||
| कोड | आउटपुट सिग्नल | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5 वीडीसी | S6 | 0~10 वीडीसी | |||||
| S3 | 0~5 वीडीसी | S7 | 0.5~4.5 वीडीसी | |||||
| S4 | 0~10mADC | |||||||
| कोड | दबाव कनेक्शन | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | अन्य | |||||||
| कोड | विद्युत कनेक्शन | |||||||
| बी1 | हर्शमैन | |||||||
| बी2 | पीजी7 प्लग | |||||||
| B3 | सीलबंद केबल आउटपुट | |||||||
| B4 | 2088 औद्योगिक आवरण | |||||||
| बी5 | 2088 डिस्प्ले के साथ औद्योगिक आवरण | |||||||
| B6 | अन्य | |||||||
| कोड | दबाव प्रकार | |||||||
| जी | गेज दबाव | |||||||
| ए | पूर्ण दबाव | |||||||
| एस | सीलबंद संदर्भ दबाव | |||||||
अक्सर पूछे जाने वाले प्रश्न:
1प्रश्न: आपके दबाव सेंसर ट्रांसमीटर की विशेषताएं क्या हैं?
उत्तर: उच्च परिशुद्धता, स्थायित्व और उत्कृष्ट प्रदर्शन। अनुकूलन उपलब्ध है।
2प्रश्न: क्या मैं विशेष विनिर्देशों को अनुकूलित कर सकता हूँ?
एकः हाँ, हमारे इंजीनियर विशिष्ट आवश्यकताओं को पूरा करने के लिए उत्पादों को अनुकूलित कर सकते हैं। हम OEM और ODM सेवा प्रदान करते हैं।
3प्रश्न: आपकी उत्पादन क्षमता क्या है?
A: हमारी विनिर्माण सुविधाएं प्रति माह 30,000 दबाव सेंसर ट्रांसमीटर तक का उत्पादन कर सकती हैं, इसलिए हम बड़े पैमाने पर ऑर्डर की जरूरतों को पूरा करने में पूरी तरह सक्षम हैं।यह सुचारू उत्पादन और वितरण अनुसूची सुनिश्चित करने के लिए अग्रिम में हमारी बिक्री टीम से संपर्क करने के लिए उचित है.
4प्रश्न: सामान्य वितरण अवधि क्या है?
एकः मानक मॉडल के लिए 5 ~ 8 कार्य दिवस। अनुकूलित उत्पाद भिन्न हो सकते हैं।
5प्रश्न: डिजिटल मुआवजा दबाव ट्रांसमीटर के प्रदर्शन में कैसे सुधार करता है?
एः डिजिटल मुआवजा तापमान-प्रेरित त्रुटियों, गैर-रैखिकता और सेंसर ऑफसेट को सही करके सटीकता में वृद्धि करता है। यह एक विस्तृत तापमान सीमा में स्थिर प्रदर्शन सुनिश्चित करता है,गतिशील प्रतिक्रिया में सुधार करता है, और समय के साथ कैलिब्रेशन बनाए रखता है, जिससे विश्वसनीय और सटीक माप होते हैं।
6आपके दबाव ट्रांसमीटर किस प्रकार के प्रमाणपत्र रखते हैं?
हमारे दबाव ट्रांसमीटर CE, RoHS और ISO सहित विभिन्न अंतरराष्ट्रीय मानकों और प्रमाणपत्रों का अनुपालन करते हैं।उत्पाद मॉडल और आवेदन आवश्यकताओं के आधार पर विशिष्ट प्रमाणन प्रदान किए जा सकते हैं.
