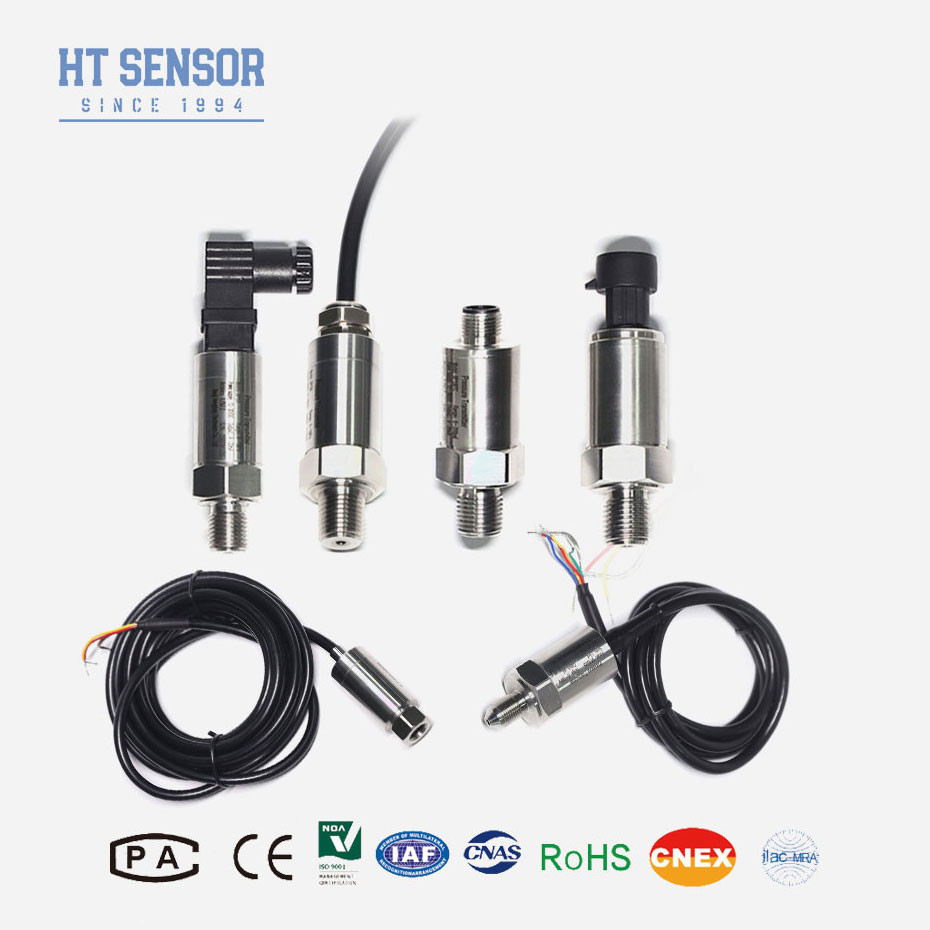

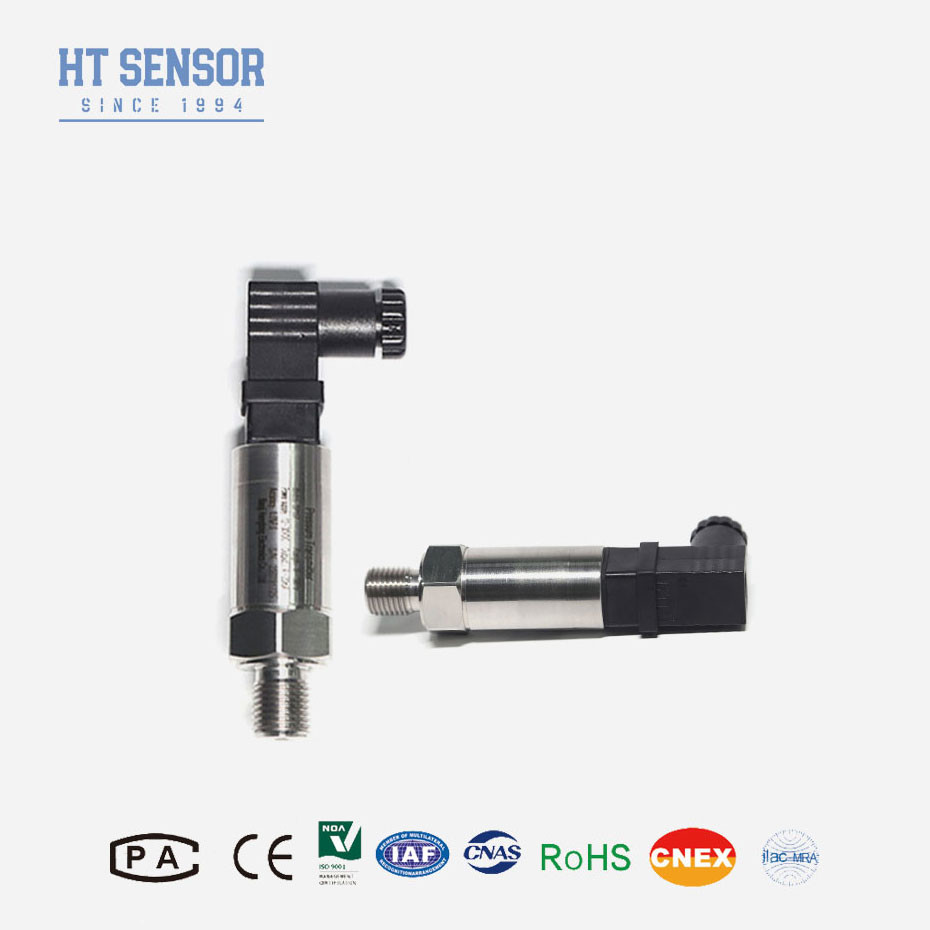

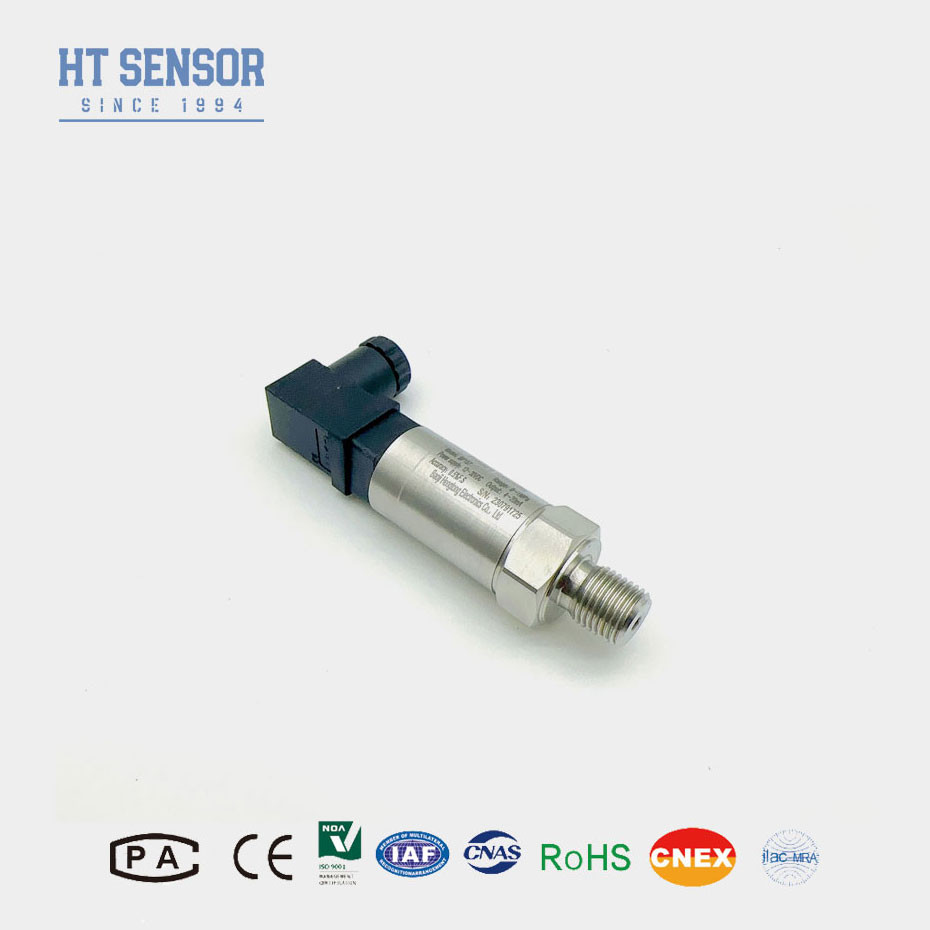

0.5-4.5वीडीसी आउटपुट G1/4" सिलिकॉन प्रेशर ट्रांसमीटर ट्रांसड्यूसर पानी गैस तेल के लिए 0-10MPA
Product Details
| सामग्री: | 304 स्टेनलेस स्टील | आउटपुट सिग्नल: | 4-20 mA या 0.5-4.5VDC |
|---|---|---|---|
| बिजली की आपूर्ति: | 24 वीडीसी या 5 वीडीसी | इलेक्ट्रॉनिक कनेक्शन: | मिनी डीआईएन |
| माप श्रेणी: | 0-10केपीए~10एमपीए | सटीकता: | 0.25%, 0.5% |
| संवेदन तत्व: | विसारित सिलिकॉन दबाव सेंसर | कनेक्शन प्रकार: | जी1/4, 1/4एनपीटी, 1/8एनपीटी |
| एचएस कोड: | 9026201090 | ओईएम: | ओईएम या ओडीएम |
| वारंटी: | 24 महीने | ||
| प्रमुखता देना |
गैस के लिए सिलिकॉन दबाव ट्रांसमीटर,तेल के लिए सिलिकॉन दबाव ट्रांसमीटर,पानी के लिए सिलिकॉन दबाव ट्रांसमीटर |
||
Product Description
बीपी157 पिज़ोरेसिटिव डिफ्यूज्ड सिलिकॉन प्रेशर ट्रांसमीटर
परिचय:
सेंसर में एक पतला सिलिकॉन डायफ्राम होता है जो सेंसर तत्व के रूप में कार्य करता है। डायफ्राम माइक्रोइलेक्ट्रोमैकेनिकल सिस्टम (एमईएमएस) तकनीक का उपयोग करके निर्मित किया जाता है।पिज़ोरेसिटिव प्रतिरोध सिलिकॉन डायफ्राम में फैल जाते हैंजब सेंसर पर दबाव लगाया जाता है, तो सिलिकॉन डायफ्राम विकृत हो जाता है।विरूपण के कारण पिज़ोरेसिटिव तत्वों पर तनाव में परिवर्तन होता हैदबाव के कारण उत्पन्न तनाव से व्हीटस्टोन पुल में पिज़ोरेसिटिव तत्वों का प्रतिरोध बदल जाता है।दबाव द्वारा प्रेरित तनाव Wheatstone पुल में piezoresistive तत्वों के प्रतिरोध को बदलता हैव्हीटस्टोन ब्रिज से कच्चा आउटपुट आम तौर पर बहुत छोटा होता है और उसे प्रवर्धन की आवश्यकता होती है। सिग्नल कंडीशनिंग सर्किट सिग्नल को प्रवर्धित करते हैं और मानक आउटपुट प्रारूप (जैसे, 4-20mA,0-5 वीडीसी, या डिजिटल आउटपुट) ।
उत्पाद की विशेषताएं:
कॉम्पैक्ट और मजबूत डिजाइन
एंटी-इलेक्ट्रोमैग्नेटिक हस्तक्षेप।
पूर्ण वेल्डेड सील
IP65 सुरक्षा
कई आउटपुट सिग्नल
मजबूत निर्माण
एकीकरण में आसानी
अनुप्रयोग:
316L स्टेनलेस स्टील, गैर संक्षारक गैसों और तरल पदार्थों के साथ संगत
पेट्रोकेमिकल और अन्य औद्योगिक क्षेत्र
वायु कंप्रेसर, वैक्यूम उपकरण
हाइड्रोलिक और वायवीय नियंत्रण प्रणाली
प्रदर्शन पैरामीटरः
| माप सीमा | -100KPa~0kPa~10kPa...10MPa |
| दबाव प्रकार | गेज दबाव, पूर्ण दबाव, सील दबाव |
| अतिभार दबाव | नामित सीमा का ≤ 1.5 गुना |
| सटीकता @ 25°C | ±0.25% (सामान्य), ±0.5% (अधिकतम) |
| पुनरावृत्ति और हाइस्टेरिसिस | 0.02% एफ.एस. (सामान्य) 0.05% एफ.एस. (अधिकतम) |
| दीर्घकालिक स्थिरता | ±0.1%F.S./Year (सामान्य) ±0.2%F.S./Year (अधिकतम) |
| तापमान त्रुटि -शून्य | ±0.02%F.S/°C ((≤100KPa) ±0.01%F.S/°C ((>100KPa) |
| तापमान त्रुटि - अवधि | ±0.02%F.S/°C ((≤100KPa) ±0.01%F.S/°C ((>100KPa) |
| मुआवजा तापमान | 0-50°C ((<35KPa), 0-70°C ((मानक)) -20~80 ((अनुकूलित) |
| परिचालन तापमान | -20°C~80°C |
| भंडारण तापमान | -40°C~120°C |
| आवास सामग्री | 304 एसएस |
| डायफ्राम सामग्री | 316L एसएस |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| विस्फोट प्रतिरोधी रेटिंग | Ex db IIC T6 जीबी |
| सुरक्षा रेटिंग | IP65 |
| सीलिंग सामग्री | फ्लोरो रबर या पूर्ण वेल्ड सील |
| वजन करना | ~0.20kg |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
| 4×20 एमए | 12 ¢ 30 वीडीसी | 2/3/4 तार |
| 010/20mA |
3 तार |
|
| ०/१५ वी | ||
| ०/११०वोल्ट | ||
| 0.5 ∙4.5V | 5 वीडीसी |
आदेश देने की युक्तियाँ
1. दबाव सीमा निर्धारित करें: दबावों की पूरी सीमा की पहचान करें जिसे ट्रांसमीटर को मापने की आवश्यकता होगी।त्रुटि और संभावित क्षति से बचने के लिए सुनिश्चित करें कि आप चयनित ट्रांसमीटर इस सीमा के भीतर सटीक माप कर सकते हैं.
2. सटीकता स्तरः अपने आवेदन के लिए सटीकता आवश्यकताओं को समझें। विभिन्न ट्रांसमीटर सटीकता के विभिन्न स्तर प्रदान करते हैं, इसलिए सटीक डेटा के लिए अपनी विशिष्ट आवश्यकताओं को पूरा करने वाला एक चुनें।
3. माउंटिंग विकल्पः पहचानें कि ट्रांसमीटर को आपके एप्लिकेशन में कैसे माउंट किया जाएगा, चाहे इसके लिए सीधे माउंटिंग, ब्रैकेट माउंटिंग या पैनल में एकीकरण की आवश्यकता हो।
4. विशेष आवश्यकताओं के लिए जैसे कि मजबूत कंपन, तत्काल प्रभाव बल, मजबूत विद्युत चुम्बकीय या रेडियो आवृत्ति हस्तक्षेप, कृपया हमारी कंपनी को सूचित करें और उन्हें आदेश में निर्दिष्ट करें।
5. माउंटिंग विकल्पः पहचानें कि ट्रांसमीटर को आपके एप्लिकेशन में कैसे माउंट किया जाएगा, चाहे इसके लिए सीधे माउंटिंग, ब्रैकेट माउंटिंग या पैनल में एकीकरण की आवश्यकता हो।
अक्सर पूछे जाने वाले प्रश्न:
प्रश्न: क्या आप निर्माता हैं?
एः हाँ, हम पेशेवर सेंसर निर्माता 29 से अधिक वर्षों के हैं! हमारी तकनीकी टीम में 10 से अधिक इंजीनियर हैं।
प्रश्नः क्या आप OEM सेवा स्वीकार कर सकते हैं?
एकः हाँ, हम OEM और ODM स्वीकार करते हैं।
प्रश्न: क्या मैं आपका वितरक बन सकता हूँ?
एकः हाँ, हम विदेशी बाजार में वितरकों की तलाश कर रहे हैं।
प्रश्न: आपका लीड टाइम क्या है?
एकः आम तौर पर 3-5days. मात्रा के लिए 100pcs से ऊपर, अतिरिक्त 5-7 कार्य दिवसों की आवश्यकता है.
