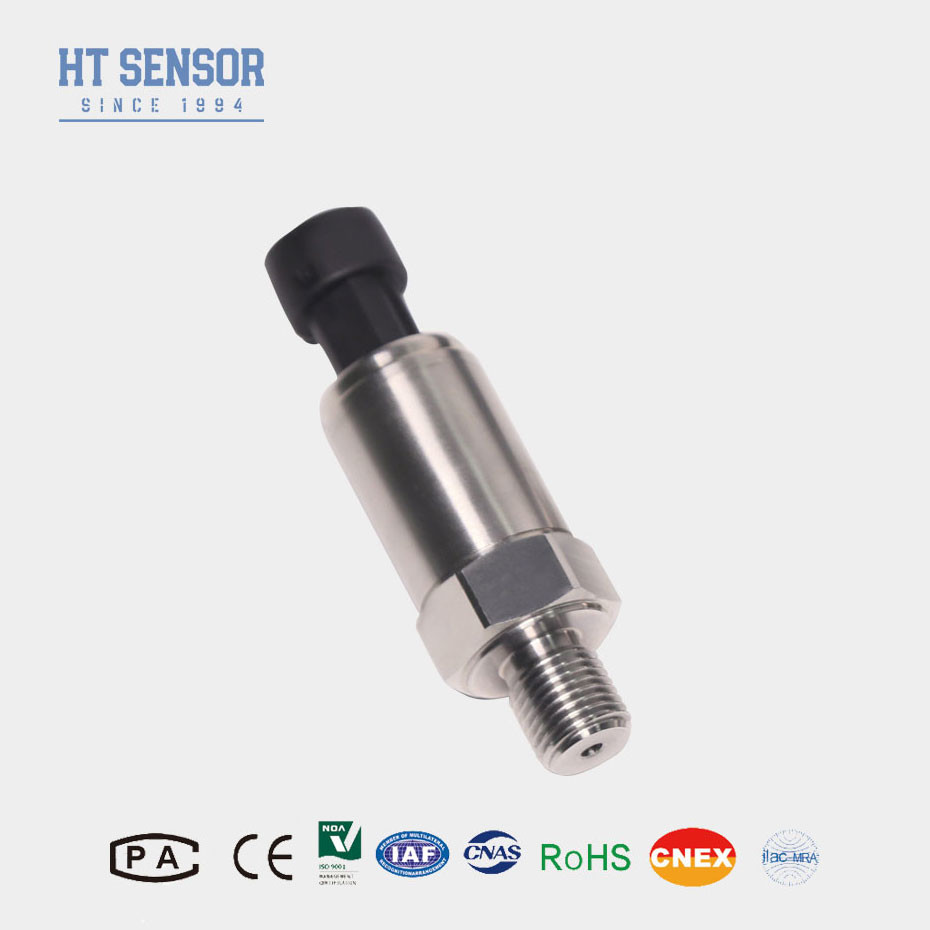

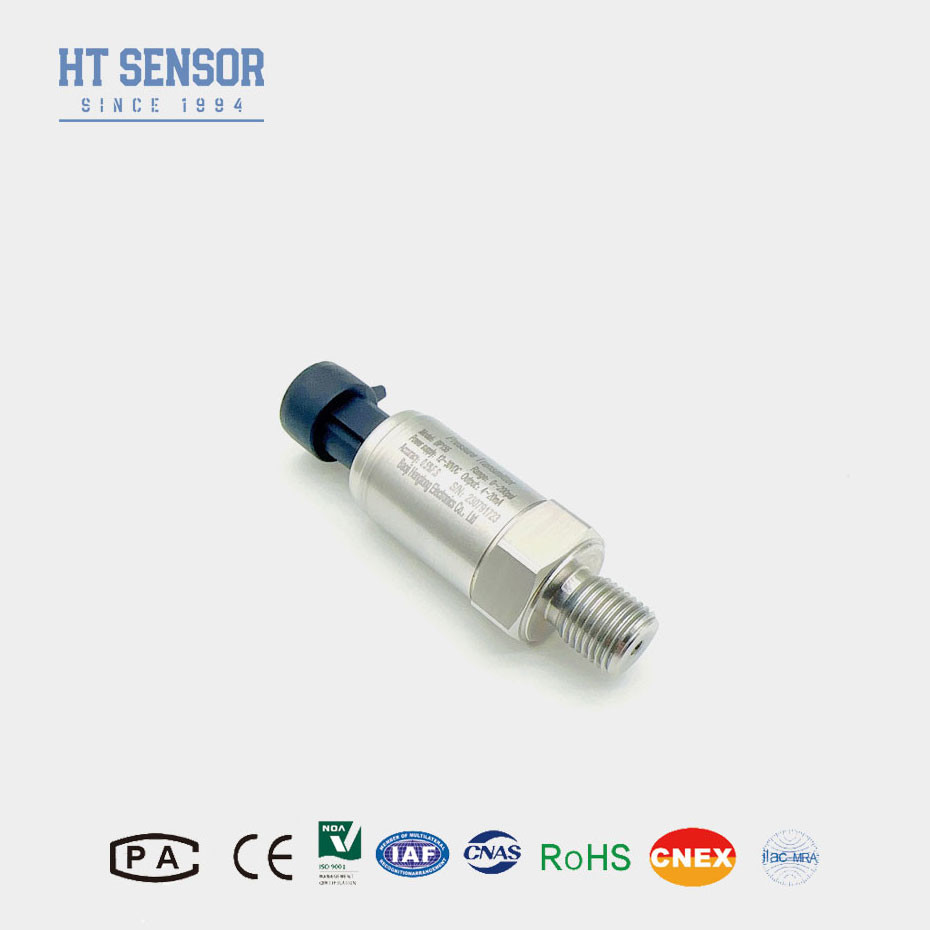

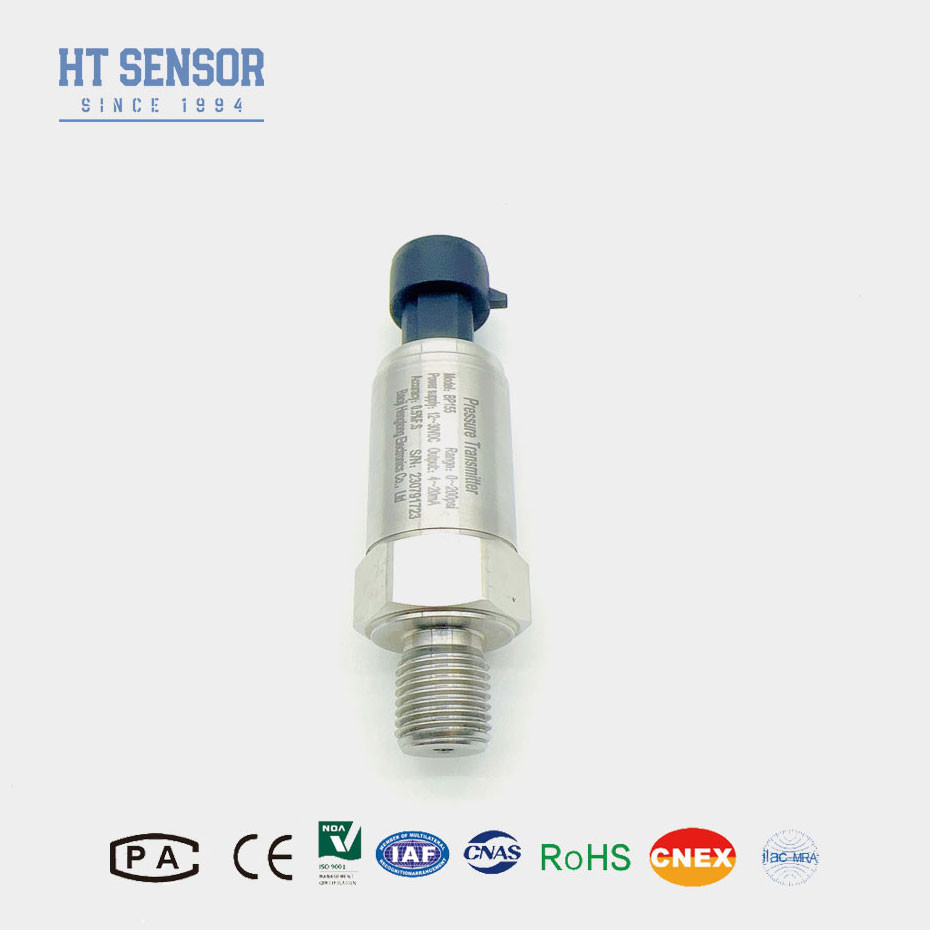

4-20mA आउटपुट 1/4' सिलिकॉन प्रेशर ट्रांसमीटर प्रेशर ट्रांसड्यूसर पानी गैस तेल के लिए 0-10MPA
उत्पाद विवरण
| सामग्री: | 304 स्टेनलेस स्टील | आउटपुट सिग्नल: | 4-20 mA या 0.5-4.5VDC |
|---|---|---|---|
| बिजली की आपूर्ति: | 24 वीडीसी या 5 वीडीसी | इलेक्ट्रॉनिक कनेक्शन: | पैकर्ड |
| माप श्रेणी: | 0-10केपीए~10एमपीए | सटीकता: | 0.25%, 0.5% |
| संवेदन तत्व: | विसारित सिलिकॉन दबाव सेंसर | कनेक्शन प्रकार: | जी1/2,जी1/4,1/8एनपीटी |
| एचएस कोड: | 9026209090 | ओईएम: | ओईएम या ओडीएम |
| वारंटी: | 24 महीने | ||
| प्रमुखता देना |
0-10MPA सिलिकॉन दबाव ट्रांसमीटर,सिलिकॉन प्रेशर ट्रांसमीटर प्रेशर ट्रांसड्यूसर,4-20mA सिलिकॉन दबाव ट्रांसमीटर |
||
उत्पाद वर्णन
बीपी155 पीज़ोरेसिटिव डिफ्यूज्ड सिलिकॉन प्रेशर ट्रांसमीटर
परिचय:
BP155 पीएज़ोरेसिटिव डिफ्यूज्ड सिलिकॉन प्रेशर ट्रांसमीटरसिलिकॉन सामग्री में पिज़ोरेसिटिव प्रभाव के आधार पर काम करते हैं। इन सेंसरों का उपयोग उनकी उच्च सटीकता, विश्वसनीयता और दबाव की एक विस्तृत श्रृंखला को मापने की क्षमता के लिए व्यापक रूप से किया जाता है।
सिग्नल मापने के तत्व के रूप में सिलिकॉन दबाव प्रतिरोधी अलगाव झिल्ली तेल से भरे कोर का उपयोग करता है,सिग्नल प्रसंस्करण सर्किट एक स्टेनलेस स्टील आवास के अंदर स्थित है,सेंसर सिग्नल को मानक आउटपुट सिग्नल में परिवर्तित करना. उत्पाद में
स्थिर और विश्वसनीय प्रदर्शन सुनिश्चित करने के लिए घटकों, अर्ध-तैयार उत्पादों और तैयार उत्पादों के कठोर परीक्षण और उम्र बढ़ने की जांच की गई है।
सिलिकॉन के पिज़ोरेसिटिव गुण तापमान-निर्भर होते हैं। सटीकता बनाए रखने के लिए, अतिरिक्त सर्किटरी या डिजिटल मुआवजा एल्गोरिदम का उपयोग करके तापमान मुआवजा किया जाता है।
प्रसारित सिलिकॉन दबाव सेंसर सटीक, विश्वसनीय और बहुमुखी दबाव माप प्रदान करने के लिए सिलिकॉन में पिज़ोरेसिटिव प्रभाव का लाभ उठाते हैं।मजबूत और कॉम्पैक्ट डिजाइन के साथ संयुक्त, उन्हें औद्योगिक और वाणिज्यिक अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए आदर्श बनाता है।
उत्पाद की विशेषताएं:
कॉम्पैक्ट और मजबूत डिजाइन
एंटी-इलेक्ट्रोमैग्नेटिक हस्तक्षेप।
पूर्ण वेल्डेड सील
IP65 सुरक्षा
कई आउटपुट सिग्नल
मजबूत निर्माण
एकीकरण में आसानी
अनुप्रयोग:
316L स्टेनलेस स्टील, गैर संक्षारक गैसों और तरल पदार्थों के साथ संगत
पेट्रोकेमिकल और अन्य औद्योगिक क्षेत्र
वायु कंप्रेसर, वैक्यूम उपकरण
हाइड्रोलिक और वायवीय नियंत्रण प्रणाली
प्रदर्शन पैरामीटरः
| माप सीमा | -100KPa~0kPa~10kPa...10MPa |
| दबाव प्रकार | गेज दबाव, पूर्ण दबाव, सील दबाव |
| अतिभार दबाव | नामित सीमा का ≤ 1.5 गुना |
| सटीकता @ 25°C | ±0.25% (सामान्य), ±0.5% (अधिकतम) |
| पुनरावृत्ति और हाइस्टेरिसिस | 0.02% एफ.एस. (सामान्य) 0.05% एफ.एस. (अधिकतम) |
| दीर्घकालिक स्थिरता | ±0.1%F.S./Year (सामान्य) ±0.2%F.S./Year (अधिकतम) |
| तापमान त्रुटि -शून्य | ±0.02%F.S/°C ((≤100KPa) ±0.01%F.S/°C ((>100KPa) |
| तापमान त्रुटि - अवधि | ±0.02%F.S/°C ((≤100KPa) ±0.01%F.S/°C ((>100KPa) |
| मुआवजा तापमान | 0-50°C ((<35KPa), 0-70°C ((मानक)) -20~80 ((अनुकूलित) |
| परिचालन तापमान | -20°C~80°C |
| भंडारण तापमान | -40°C~120°C |
| आवास सामग्री | 304 एसएस |
| डायफ्राम सामग्री | 316L एसएस |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| विस्फोट प्रतिरोधी रेटिंग | Ex db IIC T6 जीबी |
| सुरक्षा रेटिंग | IP65 |
| सीलिंग सामग्री | फ्लोरो रबर या पूर्ण वेल्ड सील |
| वजन करना | ~0.20kg |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
| 4×20 एमए | 12 ¢ 30 वीडीसी | 2/3/4 तार |
| 010/20mA |
3 तार |
|
| ०/१५ वी | ||
| ०/११०वोल्ट | ||
| 0.5 ∙4.5V | 5 वीडीसी |
आदेश देने की युक्तियाँ
1. दबाव सीमा निर्धारित करें: दबावों की पूरी सीमा की पहचान करें जिसे ट्रांसमीटर को मापने की आवश्यकता होगी।त्रुटि और संभावित क्षति से बचने के लिए सुनिश्चित करें कि आप चयनित ट्रांसमीटर इस सीमा के भीतर सटीक माप कर सकते हैं.
2. सटीकता स्तरः अपने आवेदन के लिए सटीकता आवश्यकताओं को समझें। विभिन्न ट्रांसमीटर सटीकता के विभिन्न स्तर प्रदान करते हैं, इसलिए सटीक डेटा के लिए अपनी विशिष्ट आवश्यकताओं को पूरा करने वाला एक चुनें।
3. माउंटिंग विकल्पः पहचानें कि ट्रांसमीटर को आपके एप्लिकेशन में कैसे माउंट किया जाएगा, चाहे इसके लिए सीधे माउंटिंग, ब्रैकेट माउंटिंग या पैनल में एकीकरण की आवश्यकता हो।
4. विशेष आवश्यकताओं के लिए जैसे कि मजबूत कंपन, तत्काल प्रभाव बल, मजबूत विद्युत चुम्बकीय या रेडियो आवृत्ति हस्तक्षेप, कृपया हमारी कंपनी को सूचित करें और उन्हें आदेश में निर्दिष्ट करें।
5. माउंटिंग विकल्पः पहचानें कि ट्रांसमीटर को आपके एप्लिकेशन में कैसे माउंट किया जाएगा, चाहे इसके लिए सीधे माउंटिंग, ब्रैकेट माउंटिंग या पैनल में एकीकरण की आवश्यकता हो।
अक्सर पूछे जाने वाले प्रश्न:
प्र. विसारित सिलिकॉन दबाव प्रेषक क्या है?
एक विसारित सिलिकॉन दबाव ट्रांसमीटर एक उपकरण है जो पिज़ोरेसिटिव तत्वों के साथ सिलिकॉन डायफ्राम का उपयोग करके दबाव को मापता है। जब दबाव लागू किया जाता है, तो डायफ्राम विकृत हो जाता है,विद्युत प्रतिरोध में परिवर्तन का कारण बनता है जो एक संबंधित दबाव रीडिंग में परिवर्तित होता है.
प्र.प्रसारित सिलिकॉन दबाव ट्रांसमीटर का उपयोग करने के क्या फायदे हैं?
A. लाभों में उच्च सटीकता, उत्कृष्ट दीर्घकालिक स्थिरता, व्यापक दबाव रेंज क्षमताएं, मजबूत निर्माण और कठोर वातावरण में संचालित करने की क्षमता शामिल है।वे अपने तेज प्रतिक्रिया समय और कम बिजली की खपत के लिए भी जाने जाते हैं.
प्रश्न: क्या आप निर्माता हैं?
एः हाँ, हम पेशेवर सेंसर निर्माता 29 से अधिक वर्षों के हैं! हमारी तकनीकी टीम में 10 से अधिक इंजीनियर हैं।
प्रश्नः क्या आप OEM सेवा स्वीकार कर सकते हैं?
एकः हाँ, हम OEM और ODM स्वीकार करते हैं।
प्रश्न: आपके दबाव ट्रांसमीटर के लिए लीड टाइम क्या है?
उत्पादन मॉडल और आदेशित मात्रा के आधार पर समय भिन्न होता है।हम आदेशों को शीघ्रता से पूरा करने का प्रयास करते हैं और आदेश देने के समय आपकी आवश्यकताओं के आधार पर विशिष्ट लीड समय अनुमान प्रदान करेंगे.
