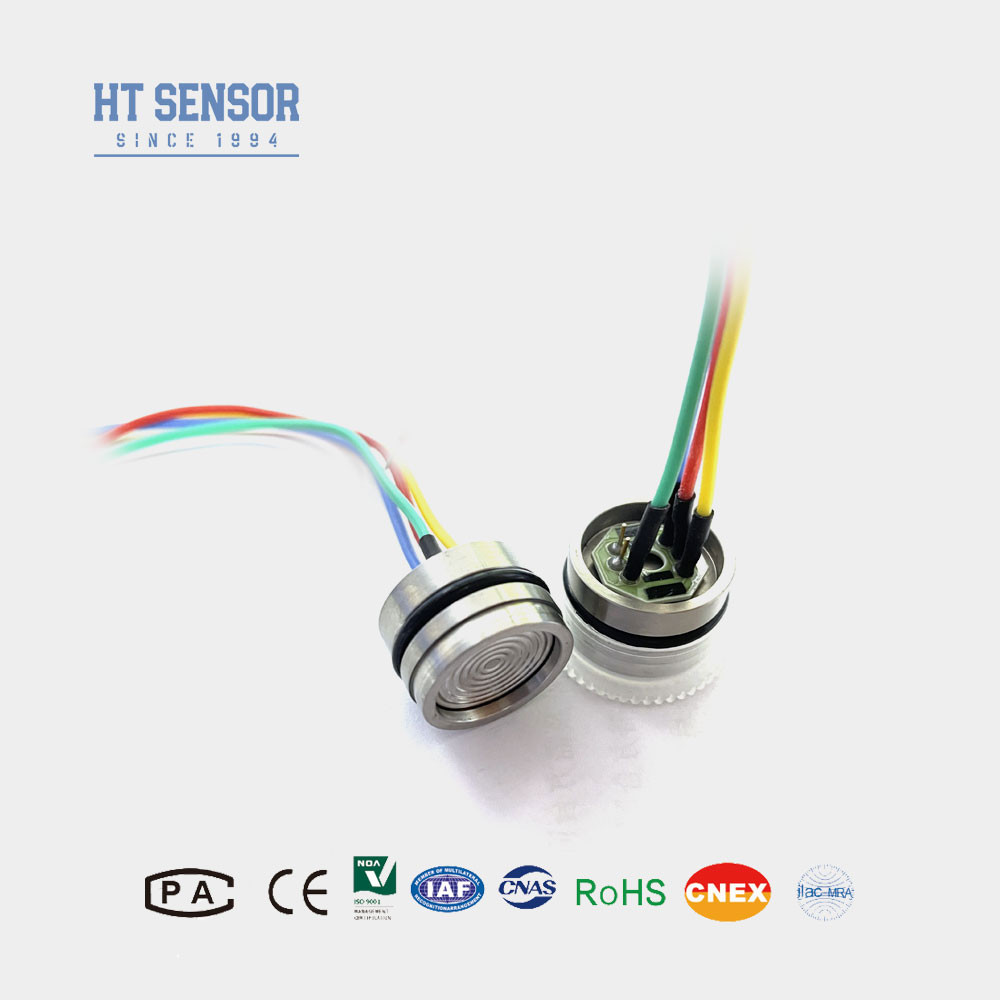

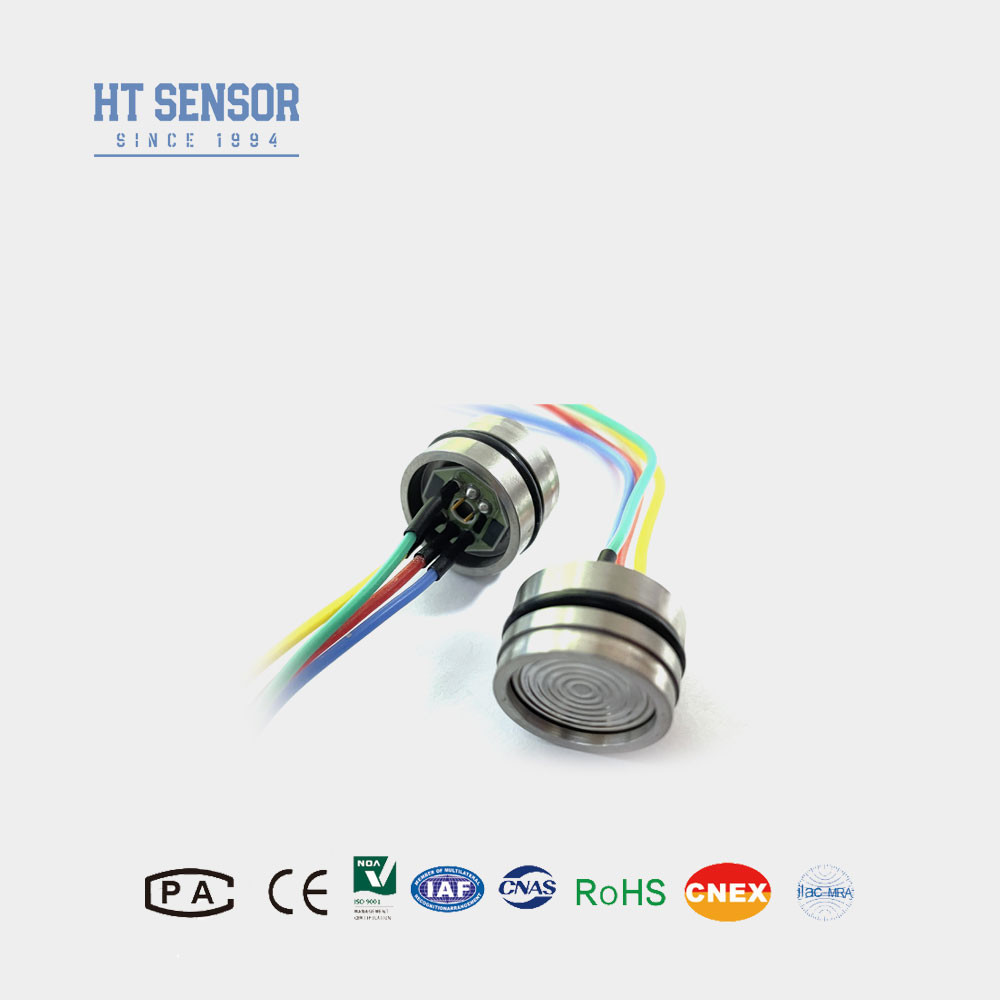

HT19 उच्च सटीकता माप सेंसर दबाव के लिए Piezoresistive सिलिकॉन दबाव सेंसर सेल
Product Details
| सामग्री: | 316L | न्यूनतम सीमा: | 10kpa |
|---|---|---|---|
| अधिकतम सीमा: | 60 एमपीए | आपूर्ति: | 1.5एमए (0.4-2.0एमए) |
| ओईएम: | हाँ | चयन: | सोने की परत चढ़ी पिन या चार रंग का सिलिकॉन तार |
| नमूना: | HT19 | उच्च: | 12मिमी/15मिमी |
| तेल: | प्रसारित सिलिकॉन | धागा: | नहीं |
| प्रमुखता देना |
पीज़ोरेसिटिव सिलिकॉन प्रेशर सेंसर सेल,उच्च सटीकता वाले सिलिकॉन दबाव सेंसर,HT19 पीज़ोरेसिस्टिव सिलिकॉन प्रेशर सेंसर |
||
Product Description
HT19 उच्च सटीकता माप सेंसर दबाव के लिए Piezoresistive सिलिकॉन दबाव सेंसर सेल
HT19 सिलिकॉन दबावसेंसर
तेल से भरे सिलिकॉन दबाव सेंसर का परिचय:
उन्नत तनाव अनुकूलित डिजाइन
- सेंसर सिंटर किए गए आधार में एक अनुकूलित तनाव डिजाइन का उपयोग करता है, जो बढ़ी हुई स्थिरता और सटीकता प्रदान करता है।
- विश्वसनीय प्रदर्शन सुनिश्चित करने के लिए अत्याधुनिक एसएमटी (सतह माउंट प्रौद्योगिकी), सोने के तारों को जोड़ने और डायफ्राम वेल्डिंग प्रक्रियाओं का उपयोग किया जाता है।
- उच्च वैक्यूम कोटिंग, दबाव चक्र तनाव उन्मूलन, और उच्च तापमान उम्र बढ़ने के उपचार सेंसर की स्थिरता और दोहराव को और बेहतर बनाते हैं।
उत्पाद की विशेषताएंतेल से भरा सिलिकॉन दबाव सेंसर:
- व्यापक माप सीमाः0~10KPa~100Mpa
- पीज़ोरेसिटिव सिलिकॉन सेंसर एलिमेंट
- Full316LSS,Full Titanium या Hastelloy डायफ्राम
- ओ-रिंग माउंट
- उच्च सटीकता और स्थिरता।
आवेदन तेल से भरे सिलिकॉन दबाव सेंसर का:
- गैस और तरल पदार्थ का माप दबाव
- पेट्रोलियम शोषण
- जल आपूर्ति, शहर की गर्म आपूर्ति
- प्रक्रिया नियंत्रण प्रणाली
- विमानन और नौवहन निरीक्षण
- हाइड्रोलिक दबाव
सिलिकॉन दबाव सेंसर के विद्युत डेटा
- आपूर्ति:1.5mADC
- इनपुट प्रतिबाधा:3KΩ~6KΩ
- आउटपुट प्रतिबाधाः2.5KΩ~6KΩ
- इन्सुलेशन प्रतिरोधः≥100MΩ/50VDC
- इन्सुलेशन वोल्टेजः 500VAC आवास और विद्युत कनेक्शन के बीच क्षति का कारण नहीं होगा
- मध्यम संगतः 316L स्टेनलेस स्टील के साथ तरल, गैस संगत
तेल से भरे सिलिकॉन दबाव सेंसर का प्रदर्शन विवरण
| प्रदर्शन पैरामीटरः | |||||
| माप सीमा | स्प्लिट (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| पूर्ण (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| मुहरबंद | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPaS, 100MPaS | ||||
| प्रकार | अधिकतम | इकाई | |||
| रैखिकता | ±0.15 | ±0.3 | %F.S | ||
| पुनरावृत्ति | 0.05 | 0.1 | %F.S | ||
| हिस्टेरिसिस | 0.05 | 0.1 | %F.S | ||
| शून्य ऑफसेट आउटपुट | 0±1 | 0±2 | mV | ||
| पूर्ण पैमाने पर उत्पादन | ≤20 केपीए | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| शून्य ऑफसेट टेम्प. बहाव | ≤20 केपीए | ± 1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ± 1 | %F.S | ||
| पूर्ण पैमाने का तापमान | ≤20 केपीए | ± 1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ± 1 | %F.S | ||
| मुआवजा टेम्प. | ≤20 केपीए | ०५० | °C | ||
| ≥35kPa | 0 ¢ 70 | °C | |||
| परिचालन तापमान | -20 ¢80 | °C | |||
| भंडारण तापमान | -40 ₹125 | °C | |||
| अनुमेय अधिभार | 3 गुना पूर्ण पैमाने या 120MPa के बीच छोटा मान लें | ||||
| फटने का दबाव | 5 गुना पूर्ण पैमाने | ||||
| दीर्घकालिक स्थिरता | 0.2 % | वित्तीय वर्ष/वर्ष | |||
| डायफ्राम सामग्री | 316L | ||||
| इन्सुलेशन प्रतिरोध | ≥200MΩ 100VDC | ||||
| कंपन | 10gRMS, 20Hz से 2000Hz की स्थितियों में कोई परिवर्तन नहीं | ||||
| झटका | 100 ग्राम, 11 मिलीग्राम | ||||
| प्रतिक्रिया समय | ≤1ms | ||||
| ओ-रिंग सील | नाइट्राइल रबर या फ्लोरो रबर | ||||
| भरने का माध्यम | सिलिकॉन तेल | ||||
| वजन | 28 ग्राम | ||||
| मापदंडों को निम्नलिखित परिस्थितियों में परीक्षण किया जाता हैः 1.5mA का निरंतर धारा और 25°C का परिवेश तापमान | |||||
आयाम
नोटः
1. असेंबली के दौरान, आवश्यक हवा की tightness प्राप्त करने के लिए कोर आकार और ट्रांसमीटर आवास के समन्वय पर ध्यान दें।
2आवास की असेंबली प्रक्रिया के दौरान, सुनिश्चित करें कि यह लंबवत रूप से संरेखित है और क्षतिपूर्ति प्लेट को जाम करने या क्षतिग्रस्त करने से बचने के लिए समान दबाव लागू करें।
3यदि परीक्षित माध्यम कोर डायफ्राम और आवास सामग्री (316L) के साथ असंगत है, तो आदेश देते समय विशेष निर्देश प्रदान किए जाने चाहिए।
4सेंसर डायफ्राम को हाथों या तेज वस्तुओं से दबाने से बचें ताकि डायफ्राम का विकृति या छिद्रण और कोर को नुकसान न हो।
5गेज कोर के नकारात्मक दबाव कक्ष में पानी, वाटर वाष्प या संक्षारक माध्यमों के प्रवेश को रोकने के लिए गेज कोर के दबाव बंदरगाह को वायुमंडल के लिए खुला रखें।
6यदि पिन में कोई परिवर्तन होता है, तो कृपया वास्तविक उत्पाद पर लेबल देखें।
अक्सर पूछे जाने वाले प्रश्न:
1प्रश्न: आपके दबाव सेंसर ट्रांसमीटर की विशेषताएं क्या हैं?
उत्तर: उच्च परिशुद्धता, स्थायित्व और उत्कृष्ट प्रदर्शन। अनुकूलन उपलब्ध है।
2प्रश्न: क्या मैं विशेष विनिर्देशों को अनुकूलित कर सकता हूँ?
एकः हाँ, हमारे इंजीनियर विशिष्ट आवश्यकताओं को पूरा करने के लिए उत्पादों को अनुकूलित कर सकते हैं। हम OEM और ODM सेवा प्रदान करते हैं।
3प्रश्न: आपकी उत्पादन क्षमता क्या है?
उत्तर: हमारी विनिर्माण सुविधाएं प्रति माह 30,000 दबाव सेंसर ट्रांसमीटर तक का उत्पादन कर सकती हैं, इसलिए हम बड़े पैमाने पर ऑर्डर की जरूरतों को पूरा करने में पूरी तरह सक्षम हैं।यह सुचारू उत्पादन और वितरण अनुसूची सुनिश्चित करने के लिए अग्रिम में हमारी बिक्री टीम से संपर्क करने के लिए उचित है.
4प्रश्न: सामान्य वितरण अवधि क्या है?
एकः मानक मॉडल के लिए 5 ~ 8 कार्य दिवस। अनुकूलित उत्पाद भिन्न हो सकते हैं।
5प्रश्न: उत्पादों की कीमतें क्या हैं? क्या कोई छूट है?
A: बल्क ऑर्डर या दीर्घकालिक भागीदारों के लिए छूट के साथ प्रतिस्पर्धी मूल्य निर्धारण।
6प्रश्न: आपके उत्पादों की वारंटी क्या है? और बिक्री के बाद सेवा?
एकः हमारी वारंटी समय शिपमेंट के बाद 24 महीने है, और हमारे बिक्री के बाद 24 घंटे में अपने सवालों के साथ जवाब देंगे, पीसी नेटवर्क द्वारा दूरस्थ निर्देश हमेशा उपलब्ध है।
