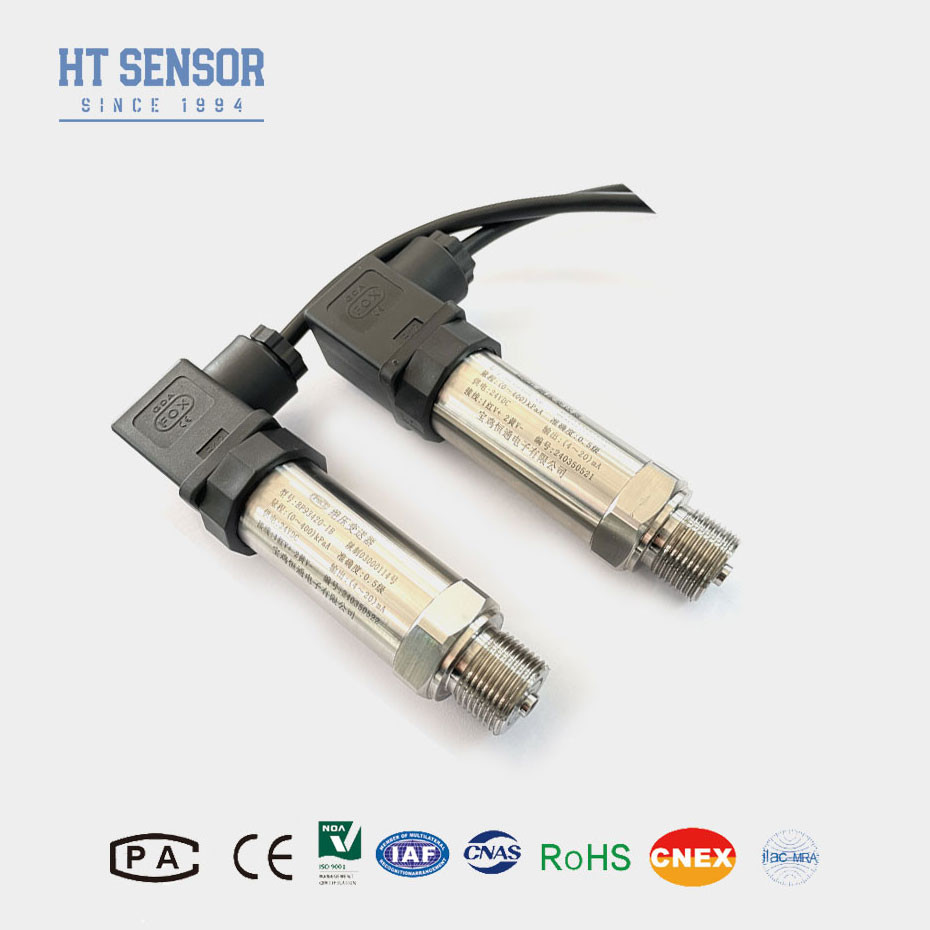

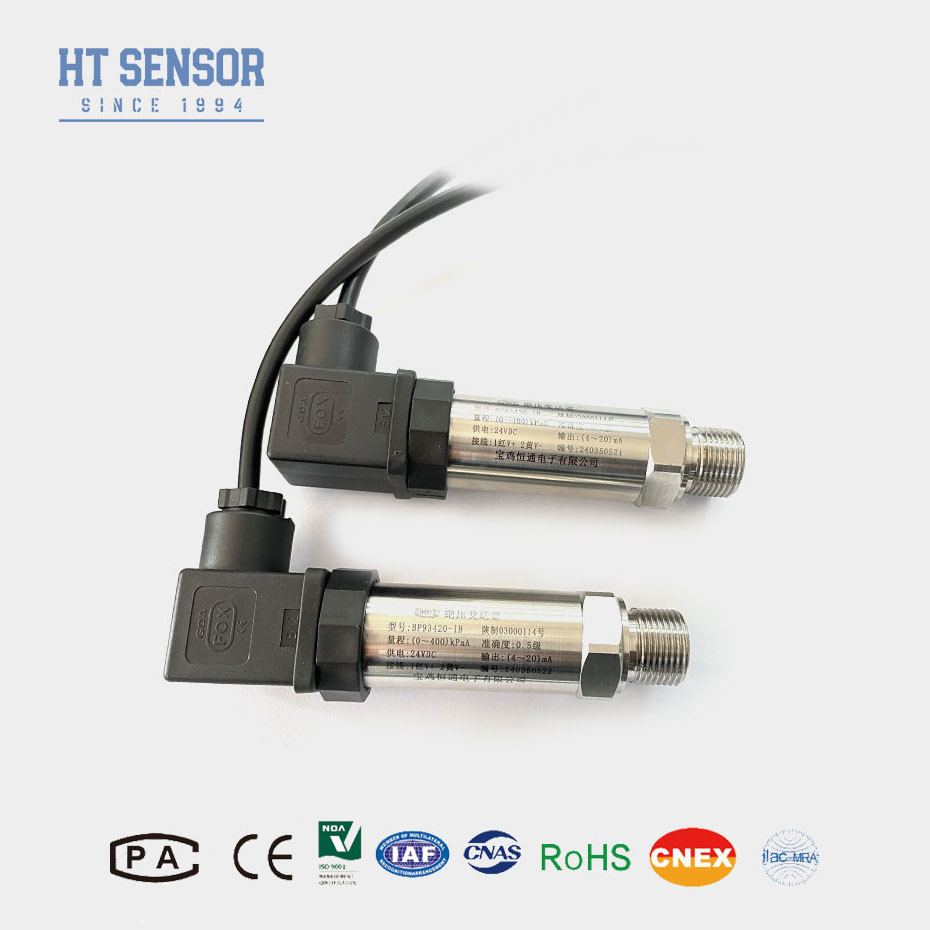

BP93420-IB डिफ्यूज्ड सिलिकॉन प्रेशर सेंसर हाई प्रेसिजन प्रेशर ट्रांसमीटर
Product Details
| Model NO.: | BP93420-IB | Power: | 5VDC /12-36VDC |
|---|---|---|---|
| Thread: | G1/2, M20*1.5, 1/2NPT | Long-Term Stability: | +-0.2%F.S/Year(Typ.) |
| Housing Material: | 316L or 304SS | Pressure Type: | Gauge Pressure, Absolute Pressure, Sealed Pressure |
| Measuring Medium: | Liquid air. water oil | Accuracy Grade: | 0.5%. 0.25% |
| Pressure range: | 0kpa~5kpa...100MPa | Output Signal: | 4-20mA or RS485 Modobus |
| Electronic Connection: | DIN connector or cable | ||
| प्रमुखता देना |
विसारित सिलिकॉन दबाव सेंसर,BP93420-IB सिलिकॉन दबाव सेंसर,उच्च परिशुद्धता सिलिकॉन दबाव सेंसर |
||
Product Description
BP93420IBउच्च परिशुद्धता विसारित सिलिकॉन दबाव ट्रांसमीटर
परिचय:
BP93420IB डिफ्यूज्ड सिलिकॉन प्रेशर सेंसर एक प्रकार का प्रेशर सेंसर उपकरण है जो दबाव परिवर्तनों को मापने के लिए डिफ्यूज्ड सिलिकॉन तकनीक का उपयोग करता है।इन सेंसरों में एक पतला सिलिकॉन डायफ्राम होता है जो दबाव के तहत विकृत होता है, प्रतिरोध में परिवर्तन का कारण बनता है। प्रतिरोध में यह परिवर्तन तब एक विद्युत संकेत में परिवर्तित हो जाता है जिसे लागू दबाव को निर्धारित करने के लिए संसाधित और व्याख्या की जा सकती है।इसके बाद डिजिटल मुआवजा प्रौद्योगिकी का उपयोग सेंसर के तापमान, रैखिकता, हाइस्टेरिसिस और कई बिंदुओं पर दोहराव को कैलिब्रेट करने के लिए किया जाता है।प्रसारित सिलिकॉन दबाव सेंसरों के मुख्य लाभों में से एक उनकी उच्च संवेदनशीलता और दबाव माप में सटीकता है। वे सटीकता के साथ सूक्ष्म दबाव परिवर्तन का पता लगाने में सक्षम हैं,उन्हें व्यापक अनुप्रयोगों के लिए उपयुक्त बनाते हैं जहां सटीक दबाव निगरानी आवश्यक है.
उत्पाद की विशेषताएं
1उच्च परिशुद्धता
2. व्यापक दबाव सीमा
3. तेजी से प्रतिक्रिया समय
4संकुचित आकार
5. कम बिजली की खपत
6उत्कृष्ट रैखिकता
आवेदनदबाव ट्रांसमीटर सेंसर का:
1- 316L स्टेनलेस स्टील के साथ गैर संक्षारक गैसों और तरल पदार्थों के दबाव माप
2.विसारित सिलिकॉन दबाव सेंसर विभिन्न औद्योगिक, ऑटोमोटिव, एयरोस्पेस और चिकित्सा अनुप्रयोगों में दबाव मापने के लिए एक विश्वसनीय और लागत प्रभावी समाधान प्रदान करते हैं।निगरानी और नियंत्रण के प्रयोजनों के लिए सटीक और वास्तविक समय के दबाव डेटा प्रदान करना.
दबाव ट्रांसमीटर सेंसर के प्रदर्शन मापदंडः
| माप सीमा | -100kPa...0kPa ~ 10kPa...100MPa |
| दबाव प्रकार | गेज दबाव, पूर्ण दबाव, सील दबाव |
| अतिभार | नामित सीमा का ≤ 1.5 गुना |
| सटीकता @ 25oC | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति | 0.1% एफएस |
| हिस्टेरिसिस | 0.1% एफएस |
| दीर्घकालिक स्थिरता | ±0.1% F.S./Year ((सामान्य) ±0.2% F.S./Year ((अधिकतम) |
| शून्य बिंदु तापमान विचलन | ±0.03%F.S/oC ((≤100KPa) ±0.02%F.S/oC ((>100KPa) |
| पूर्ण पैमाने पर तापमान विचलन | ±0.03%F.S/oC ((≤100KPa) ±0.02%F.S/oC ((>100KPa) |
| मुआवजा तापमान | 0-70oC ((≤10mpa, अनुकूलन योग्य) |
| परिचालन तापमान | -20°C से 80°C |
| भंडारण तापमान | -40°C से 120°C |
| कंपन | 10g,55Hz ~ 2kHz |
| आवास सामग्री | 304, 316L |
| डायफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| विस्फोट प्रतिरोधी रेटिंग | Ex db IIC T6 जीबी |
| सुरक्षा रेटिंग | IP65 |
| ओ-रिंग सील | फ्लोरो रबर |
| वजन | ~0.15kg |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
| 4~20mA | 12~30 वीडीसी | 2/3/4 तार |
| 0~10/20mA | 3 तार |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5 वीडीसी |
| दबाव ट्रांसमीटर सेंसर के आदेश टिप्स |
1उत्पाद का चयन करते समय, कृपया सुनिश्चित करें कि परीक्षण माध्यम उत्पाद के संपर्क भाग के साथ संगत है।
2आदेश देते समय, कृपया ध्यान दें कि विस्फोट-सबूत उत्पादों में डिजिटल डिस्प्ले हेड शामिल नहीं हैं।
3ट्रांसड्यूसर के एलसीडी या एलईडी डिस्प्ले हेड के साथ ऑर्डर करते समय ट्रांसमीटर की शक्ति 20 वीडीसी से कम नहीं होनी चाहिए।
4उत्पाद के विश्वसनीय संचालन को सुनिश्चित करने के लिए,यह अनुशंसा की जाती है कि उपयोगकर्ता बिजली सुरक्षा उपकरणों को साइट पर स्थापित करें और सुनिश्चित करें कि उत्पाद और बिजली की आपूर्ति विश्वसनीय रूप से जमीन पर हैं.
5फ्लोरिन रबर ओ-रिंग का नाममात्र संचालन तापमान सीमा -20°C~250°C है। जब उत्पाद का संचालन तापमान -20°C से कम हो, तो ईपीडीएम ओ-प्रकार की सीलिंग रिंग का चयन किया जाना चाहिए।
6. डिफ़ॉल्ट केबल लंबाई 1.5 मीटर है और तीन प्रकार की सामग्रियों में से चुनने के लिए हैं। यदि कोई विशेष निर्देश नहीं हैं, तो कोई केबल या पॉलीइथिलीन केबल सामग्री का उपयोग नहीं किया जा सकता है।यदि आपको एक अलग केबल सामग्री की आवश्यकता है, कृपया इसे ऑर्डर फॉर्म में निर्दिष्ट करें।
7. मजबूत कंपन, तत्काल प्रभाव बल, मजबूत विद्युत चुम्बकीय या रेडियो आवृत्ति हस्तक्षेप और अन्य विशेष आवश्यकताओं के मामले में, कृपया हमारी कंपनी को सूचित करें और आदेश में इंगित करें।
| दबाव ट्रांसमीटर सेंसर के आदेश गाइड | ||||||||
| BP93420XX | दबाव ट्रांसमीटर | |||||||
| कोड | रूपरेखा निर्माण | |||||||
| आईबी | सामान्य दबाव ट्रांसमीटर | नवम | डिस्प्ले दबाव ट्रांसमीटर | |||||
| आईई | झटके प्रतिरोधी विमानन दबाव ट्रांसमीटर | IIC/III | औद्योगिक जनरल/ डिस्प्ले प्रेशर ट्रांसमीटर | |||||
| यदि | नमी प्रतिरोधी दबाव ट्रांसमीटर | IIE/IIIE | सामान्य/डिस्प्ले दबाव ट्रांसमीटर | |||||
| IN | एयर कंडीशनिंग विशेष दबाव ट्रांसमीटर | |||||||
| आईसी | उच्च तापमान दबाव ट्रांसमीटर | |||||||
| IQ1/IQ2 | बड़ा डायाफ्राम/उच्च तापमान दबाव ट्रांसमीटर | |||||||
| माप सीमा | -0.1. . .0~001...100 एमपीए | |||||||
| (0-X) Kpa या MPa | X: वास्तविक माप सीमा दर्शाता है | |||||||
| कोड | विद्युत आपूर्ति | |||||||
| डी1 | 24 वीडीसी | |||||||
| डी2 | 5 वीडीसी | |||||||
| डी3 | अन्य | |||||||
| कोड | आउटपुट सिग्नल | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5 वीडीसी | S6 | 0~10 वीडीसी | |||||
| S3 | 0~5 वीडीसी | S7 | 0.5~4.5 वीडीसी | |||||
| S4 | 0~10mADC | |||||||
| कोड | दबाव कनेक्शन | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | अन्य | |||||||
| कोड | विद्युत कनेक्शन | |||||||
| बी1 | हर्शमैन | |||||||
| बी2 | पीजी7 प्लग | |||||||
| B3 | सीलबंद केबल आउटपुट | |||||||
| B4 | 2088 औद्योगिक आवरण | |||||||
| बी5 | 2088 डिस्प्ले के साथ औद्योगिक आवरण | |||||||
| B6 | अन्य | |||||||
| कोड | दबाव प्रकार | |||||||
| जी | गेज दबाव | |||||||
| ए | पूर्ण दबाव | |||||||
| एस | सीलबंद संदर्भ दबाव | |||||||
अक्सर पूछे जाने वाले प्रश्न:
1प्रश्न: आपके दबाव सेंसर ट्रांसमीटर की विशेषताएं क्या हैं?
उत्तर: उच्च परिशुद्धता, स्थायित्व और उत्कृष्ट प्रदर्शन। अनुकूलन उपलब्ध है।
2प्रश्न: क्या मैं विशेष विनिर्देशों को अनुकूलित कर सकता हूँ?
A:हम OEM और ODM सेवा प्रदान करते हैं।
3प्रश्न: आपकी उत्पादन क्षमता क्या है?
A: हमारी विनिर्माण सुविधाएं प्रति माह 20,000 दबाव सेंसर ट्रांसमीटर तक का उत्पादन कर सकती हैं, इसलिए हम बड़े पैमाने पर ऑर्डर की जरूरतों को पूरा करने में पूरी तरह सक्षम हैं।यह सुचारू उत्पादन और वितरण अनुसूची सुनिश्चित करने के लिए अग्रिम में हमारी बिक्री टीम से संपर्क करने के लिए उचित है.
4प्रश्न: सामान्य वितरण अवधि क्या है?
A: मानक मॉडल के लिए 3 ~ 5 कार्य दिवस। अनुकूलित उत्पाद भिन्न हो सकते हैं।
