| Place of Origin: | Baoji，China |
|---|---|
| ब्रांड नाम: | HT sensor |
| प्रमाणन: | CE,RoHs,ISO9001 |
| Model Number: | BP93420DII |
| Minimum Order Quantity: | 1 |
| मूल्य: | negotiable |
| Packaging Details: | Standard Export Package |
| Delivery Time: | 5-8 work days |
| Payment Terms: | Western Union, L/C, T/T |
| Supply Ability: | 5000PCS/Month |
| Model NO.: | BP93420DII | भंडारण अस्थायी।: | -40 ~ 100 ℃ |
|---|---|---|---|
| Pressure Type: | Differential Pressure | संचालन तापमान।: | -30 ~ 80 ℃ |
| Long-Term Stability: | ±0.2%F.S/Year(>200kpa) | परिवहन पैकेज: | कार्टन के साथ मानक निर्यात पैकेजिंग |
| Origin: | China | एचएस कोड: | 9026201090 |
| Supply Ability: | 20000PCS/Year | Measuring Medium: | Gas or Liquid |
| Accuracy Grade: | 0.25%,0.5% | IP Rating: | IP65 |
| प्रमुखता देना: | उच्च परिशुद्धता अंतर दबाव ट्रांसमीटर,तेल से भरा अंतर दबाव ट्रांसड्यूसर,OEM अंतर दबाव ट्रांसमीटर |
||

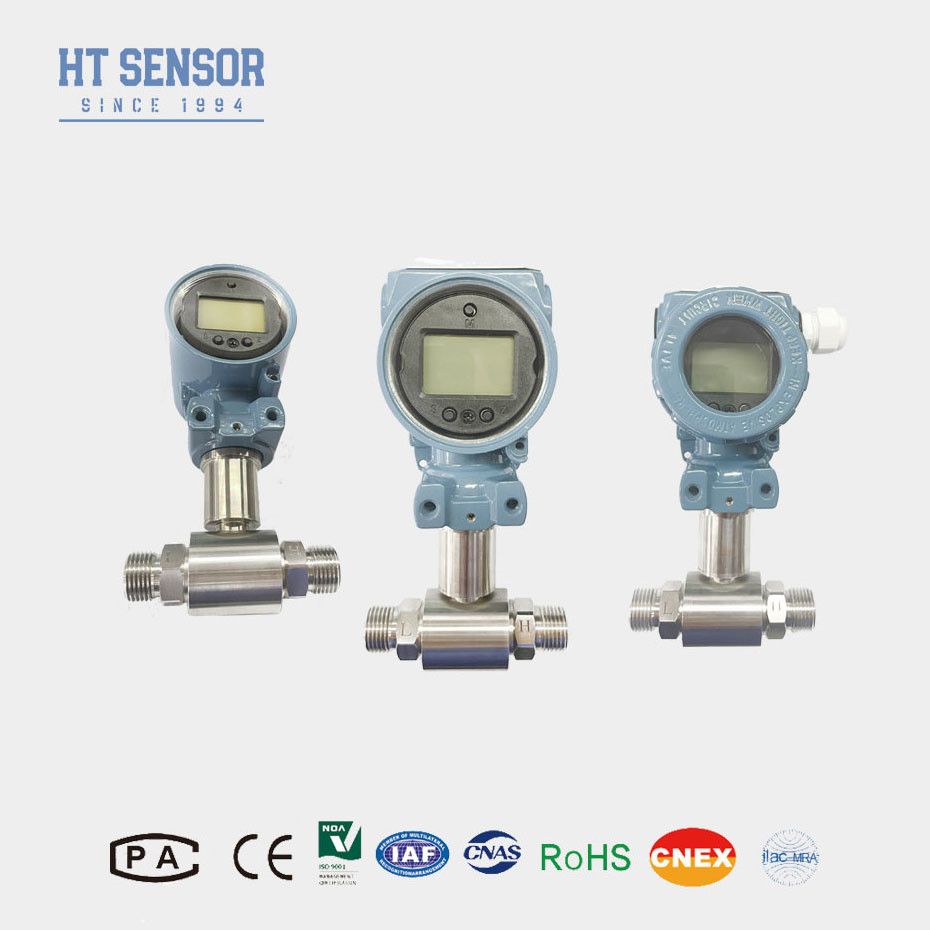

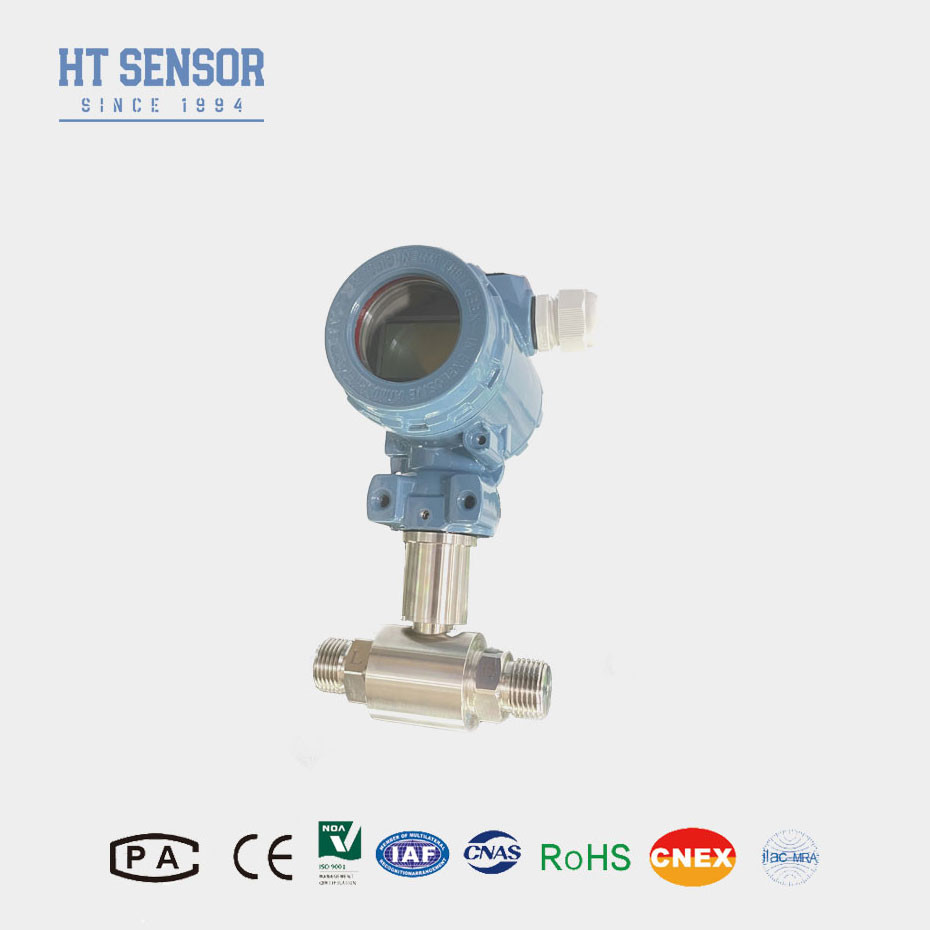

BP93420DII उच्च परिशुद्धता तेल से भरा अंतर दबाव ट्रांसमीटर एक piezoresistive फैल सिलिकॉन सेंसर का उपयोग करता है। यह सेंसर के तापमान, रैखिकता,डिजिटल मुआवजा प्रौद्योगिकी के माध्यम से हाइस्टेरिसिस और दोहराव.
डिजिटल मुआवजा उन्नत एल्गोरिदम और डिजिटल प्रसंस्करण तकनीकों का लाभ उठाते हुए दबाव ट्रांसमीटर के प्रदर्शन और विश्वसनीयता में सुधार करता है।और विभिन्न अनुप्रयोगों के लिए अनुकूलन योग्य दबाव माप समाधान.
उत्पाद की विशेषताएं:
1उच्च परिशुद्धता
2. व्यापक माप रेंज
3. मजबूत संक्षारण प्रतिरोध
4. मजबूत विरोधी हस्तक्षेप क्षमता
5उच्च तापमान अनुकूलन क्षमता
6आसान रखरखाव
7. कई आउटपुट सिग्नल विकल्प
8उच्च विश्वसनीयता
आवेदन:
1. पेट्रोलियम, रासायनिक, बिजली और जल विज्ञान जैसे उद्योगों के पाइपलाइनों में विभिन्न गैसों या तरल पदार्थों के अंतर दबाव को मापने के लिए उपयुक्त है।
2औद्योगिक ऑन-साइट प्रक्रियाओं जैसे पेट्रोलियम, रसायन,धातु विज्ञान, बिजली उत्पादन और जल विज्ञान में लागू होता है
3पाइपलाइनों और भट्ठी कक्षों के लिए दबाव माप
| प्रदर्शन मापदंड | |
| माप सीमा | 0-10KPa...~2MPa |
| दबाव प्रकार | अंतर दबाव |
| एकल-पक्षीय अधिभार | नामित सीमा का ≤3 गुना |
| स्थिर दबाव | न्यूनतम मूल्य नामित सीमा के 5 गुना या 7 एमपीए के बीच |
| सटीकता @ 25oC | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति | ±0.03% (सामान्य) ±0.05% एफएस (अधिकतम) |
| हिस्टेरिसिस | ±0.03% (सामान्य) ±0.05% एफएस (अधिकतम) |
| दीर्घकालिक स्थिरता | ±0.5% F.S./वर्ष ((≤200KPa) ±0.2% F.S./वर्ष ((>200KPa) |
| शून्य तापमान विचलन | ±0.01%FS/oC ((>100KPa), ±0.02%FS/oC (≤100Kpa) |
| स्पैन तापमान विचलन | ±0.01%FS/oC ((>100KPa), ±0.02%FS/oC (≤100Kpa) |
| मुआवजा तापमान | 0-50oC ((0-10KPa, 0-20KPa), 0-70oC,-10-70oC |
| परिचालन तापमान | -30°C से 80°C |
| भंडारण तापमान | -40°C से 100°C |
| कंपन | 10g,55Hz ~ 2kHz |
| आवास सामग्री | 304, 316L |
| डायफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| विस्फोट प्रतिरोधी रेटिंग | आंतरिक रूप से सुरक्षित और विस्फोट-सबूत |
| सुरक्षा रेटिंग | IP65 |
| वजन | ~0.45kg |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
| 4~20mA | 12~30 वीडीसी | 2/3/4 तार |
| 0~10/20mA | 3 तार |
|
| 0/1~5V | ||
| 0.5~4.5V | 5 वीडीसी |
| आदेश देने की युक्तियाँ |
| आदेश मार्गदर्शिका | ||||||||
| BP93420XX | दबाव ट्रांसमीटर | |||||||
| कोड | रूपरेखा निर्माण | |||||||
| DII | अंतर दबाव ट्रांसमीटर | |||||||
| माप सीमा | 0-10 केपीए...~2 एमपीए | |||||||
| कोड | विद्युत आपूर्ति | |||||||
| डी1 | 24 वीडीसी | |||||||
| डी2 | 5 वीडीसी | |||||||
| डी3 | अन्य | |||||||
| कोड | आउटपुट सिग्नल | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5 वीडीसी | S6 | 0~10 वीडीसी | |||||
| S3 | 0~5 वीडीसी | S7 | 0.5~4.5 वीडीसी | |||||
| S4 | 0~10mADC | |||||||
| कोड | दबाव कनेक्शन | |||||||
| J1 | M20×1.5 पुरुष | |||||||
| J2 | G1/2 पुरुष | |||||||
| J3 | G1/4 पुरुष | |||||||
| J4 | 1/2 एनपीटी पुरुष | |||||||
| J5 | अन्य | |||||||
| कोड | विद्युत कनेक्शन | |||||||
| बी1 | हर्शमैन | |||||||
| बी2 | पीजी7 प्लग | |||||||
| B3 | सीलबंद केबल आउटपुट | |||||||
| B4 | अन्य | |||||||
| कोड | दबाव प्रकार | |||||||
| D | अंतर दबाव | |||||||
