| Place of Origin: | Baoji，China |
|---|---|
| ब्रांड नाम: | HT sensor |
| प्रमाणन: | CE,RoHs,ISO9001 |
| Model Number: | BH93420-I |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | मानक निर्यात पैकेज |
| Delivery Time: | 3-5 working days |
| Payment Terms: | Western Union, L/C, T/T |
| आपूर्ति की क्षमता: | 5000 पीसीएस/माह |
| Model NO.: | BH93420-I | Output Form: | 4-20mA or RS485 |
|---|---|---|---|
| IP Rating: | IP68 | सटीकता: | ≤±0.5%F.S |
| Diaphragm Material: | 316L Stainess Steel | शुद्ध भारित: | 0.3 किलोग्राम बिना केबल के |
| Transport Package: | Carton | उत्पत्ति: | शान शी |
| HS Code: | 90261000 | आपूर्ति की क्षमता: | 1000-3000 |
| Installation Type: | Submersible Type | Production Process: | Diffused Silicon Sensor |
| Probe Type: | Probe Type | ||
| प्रमुखता देना: | अंकीय मुआवजा दबाव ट्रांसमीटर सेंसर,पनडुब्बी दबाव ट्रांसमीटर सेंसर,4-20ma दबाव ट्रांसमीटर सेंसर |
||
परिचय:

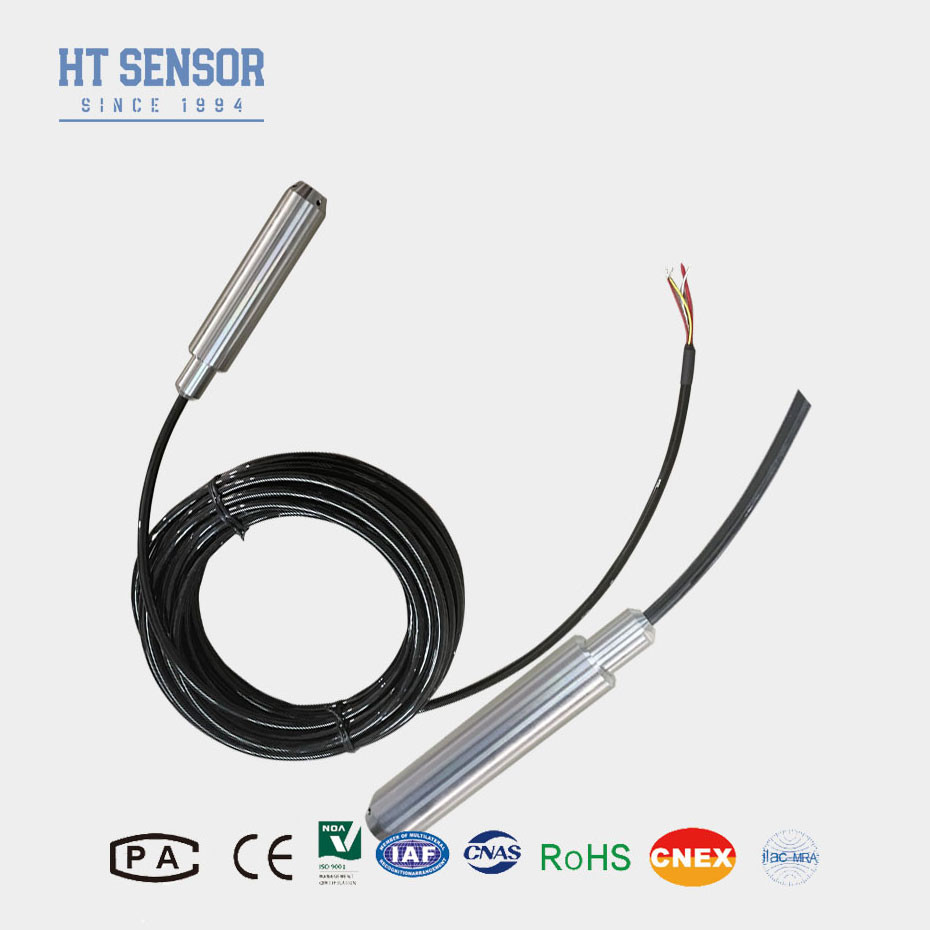

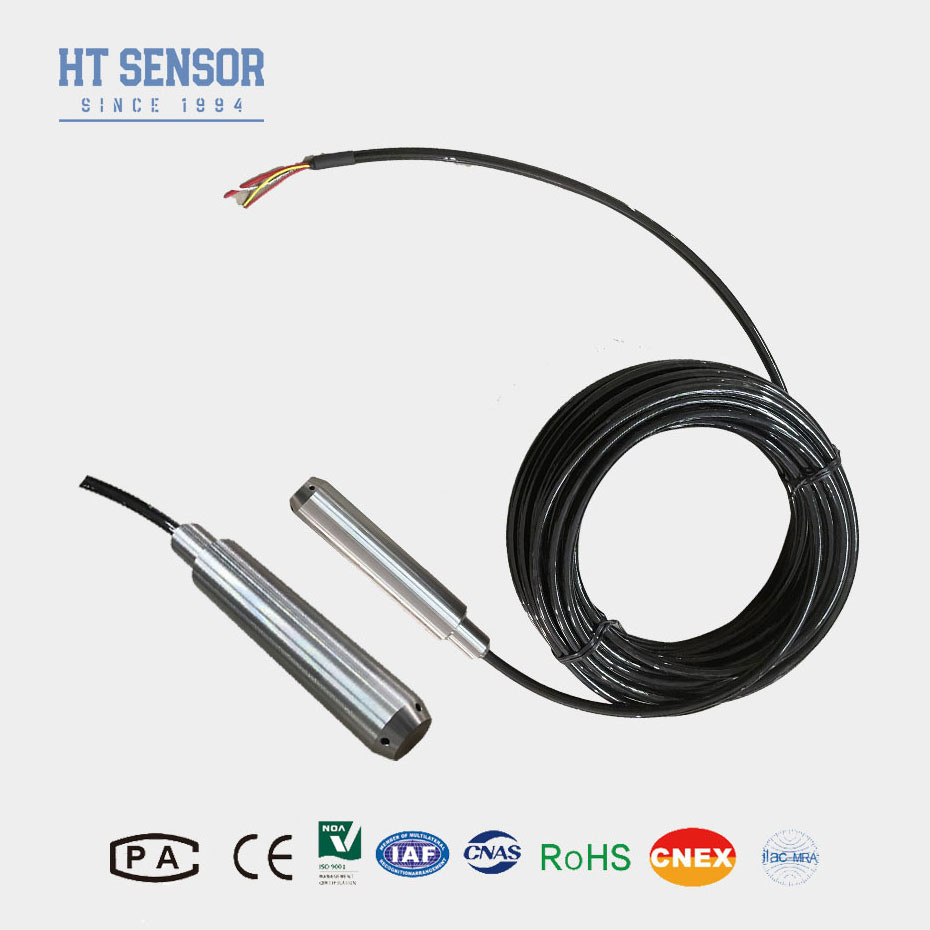

BH93420-मैंपनडुब्बी दबाव ट्रांसमीटर tटोपी में एचटी सीरीज के डिफ्यूज्ड सिलिकॉन का प्रयोग किया जाता हैइसके सिग्नल मापने के तत्व के रूप में तेल से भरे कोर को अलग किया गया है।स्टेनलेस स्टील आवास और एक कॉम्पैक्ट एक टुकड़ा संरचना।ट्रांसमीटर है कि पानी में डुबोया जाता है पूरी तरह से स्टेनलेस स्टील के साथ सील हैउत्पाद को उत्कृष्ट जलरोधक प्रदर्शन सुनिश्चित करता है।कठोर उच्च और निम्न तापमान मुआवजा और उम्र बढ़ने के परीक्षण, जिसके परिणामस्वरूपउच्च विश्वसनीयता और उत्कृष्ट स्थिरता।
उत्पाद की विशेषताएं
1.अंकीय तापमान मुआवजाः व्यापक तापमान सीमा में सटीक माप।
2गैर-रैखिकता सुधारः एक रैखिक आउटपुट जो मापे गए दबाव को सटीक रूप से दर्शाता है।
3ऑफसेट और स्पैन समायोजन
4विस्फोट-प्रूफ मार्किंगः ExiaIICT6
5उच्च सुरक्षा दरः IP68
6पीई या पीयू केबल
7तापमान, रैखिकता, हाइस्टेरिसिस और बहु-बिंदु कैलिब्रेशन के लिए दोहराव
आवेदनपानी के स्तर के ट्रांसमीटर का:
1316LSS के साथ संगत, गैर संक्षारक तरल पदार्थ
2विभिन्न अनुप्रयोगों जैसे सीवेज, औद्योगिक और नगरपालिका जल, जल टैंक, कुओं, नदियों, समुद्री जल, झीलों आदि में जल स्तर की निगरानी करना।
3डीजल और ईंधन टैंकों में ईंधन के स्तर को मापना
|
प्रदर्शन पैरामीटरः
|
|
| माप सीमा | 0~10m...400mH2O |
| अतिभार | ≤ 2 X नामित सीमा |
| सटीकता @ 25oC | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति | ±0.03% (सामान्य) ±0.05% एफएस (अधिकतम) |
| हिस्टेरिसिस | ±0.03% (सामान्य) ±0.05% एफएस (अधिकतम) |
| दीर्घकालिक स्थिरता | ± 0.2% एफ.एस./वर्ष (अधिकतम) |
| शून्य बिंदु तापमान विचलन | ±1.5%F.S. (सामान्य) ±2%F.S. (अधिकतम) |
| पूर्ण पैमाने पर तापमान विचलन | ±1.5%F.Sr ((टाइप) ± 2% एफ.एस. (अधिकतम) |
| मुआवजा तापमान | 0-50oC (0-1m. 0-2m) ); 0-70oC |
| परिचालन तापमान | -20 से 80oC |
| भंडारण तापमान | -30 से 100 डिग्री सेल्सियस |
| कंपन | 10g,55Hz ~ 2kHz |
| आवास सामग्री | 1Cr18Ni9Ti |
| डायफ्राम सामग्री | 316L स्टेनलेस स्टील |
| इन्सुलेशन प्रतिरोध | >=100MΩ@100VDC |
| विस्फोट प्रतिरोधी रेटिंग | ExiaIICT6 |
| सुरक्षा रेटिंग | IP67, IP68 |
| ओ-रिंग सील | फ्लोरो रबर |
| वजन | ~0.3 किलोग्राम (बिना केबल) |
| केबल सामग्री | पॉलीएथिलीन, पॉलीयूरेथेन |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
| 4~20mA | 12~30 वीडीसी | 2/3/4 तार |
| 0~10/20mA | 3 तार |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5 वीडीसी | |
| RS485 संचार प्रोटोकॉल | 3.6~30V / बैटरी | 4 तार |
आदेश देने के लिए टिप्सः
विसारित सिलिकॉन दबाव ट्रांसमीटर खरीदने पर विचार करते समय, यह सुनिश्चित करने के लिए कई कारकों का मूल्यांकन करना महत्वपूर्ण है कि चयनित उत्पाद आपके विशिष्ट अनुप्रयोग आवश्यकताओं को पूरा करता है।नीचे आदेश प्रक्रिया के माध्यम से आपकी सहायता करने के लिए एक व्यापक गाइड है
1कृपया सुनिश्चित करें कि मापा गया माध्यम चयन के दौरान उत्पाद के संपर्क में आने वाले घटकों के साथ संगत हो।
2मापे जाने वाले माध्यम का घनत्व निर्दिष्ट किया जाना चाहिए।
3विद्युत चुम्बकीय या रेडियो आवृत्ति हस्तक्षेप के मामले में, कृपया हमारी कंपनी को विवरण प्रदान करें और इसे आदेश में इंगित करें।
4उत्पाद के विश्वसनीय संचालन को सुनिश्चित करने के लिए, उपयोगकर्ताओं को साइट पर बिजली सुरक्षा उपकरण स्थापित करने और उत्पाद और बिजली की आपूर्ति को विश्वसनीय रूप से ग्राउंड करने की सिफारिश की जाती है।
5.
| आदेश मार्गदर्शक: | ||||||||
| BH93420 | कोड | रूपरेखा निर्माण | ||||||
| मैं | दबाव ट्रांसमीटर | |||||||
| माप सीमा | 0~10m...400mH2O | |||||||
| कोड | विद्युत आपूर्ति | |||||||
| डी1 | 24 वीडीसी | |||||||
| डी2 | 5 वीडीसी | |||||||
| डी3 | अन्य | |||||||
| कोड | आउटपुट सिग्नल | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5 वीडीसी | S6 | 0~10 वीडीसी | |||||
| S3 | 0~5 वीडीसी | S7 | 0.5~4.5 वीडीसी | |||||
| S4 | 0~10mADC | S8 | RS485 | |||||
| कोड | दबाव प्रकार | |||||||
| जी | गेज दबाव | |||||||
| ए | पूर्ण दबाव | |||||||
| एस | सीलबंद संदर्भ दबाव | |||||||
| कोड | सामग्री | |||||||
| 01 | 304 स्टेनलेस स्टील | |||||||
| 02 | 316L स्टेनलेस स्टील | |||||||
| कोड | केबल सामग्री | |||||||
| C1 | पीई | |||||||
| C2 | पीयू | |||||||
