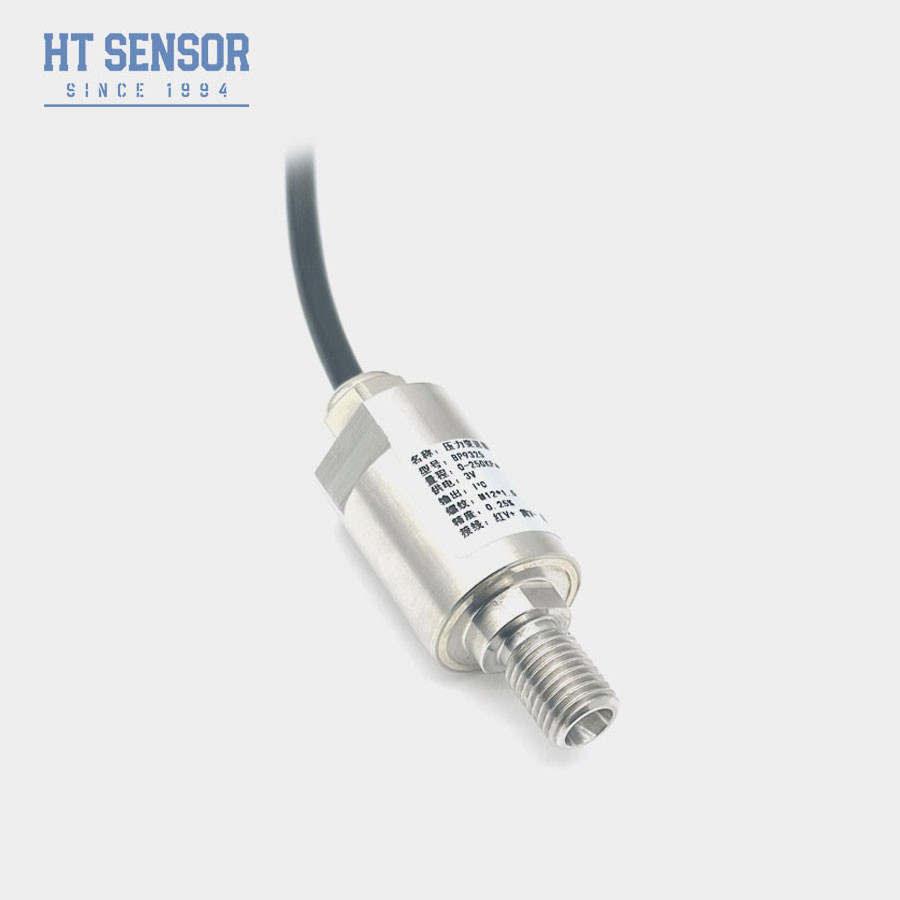

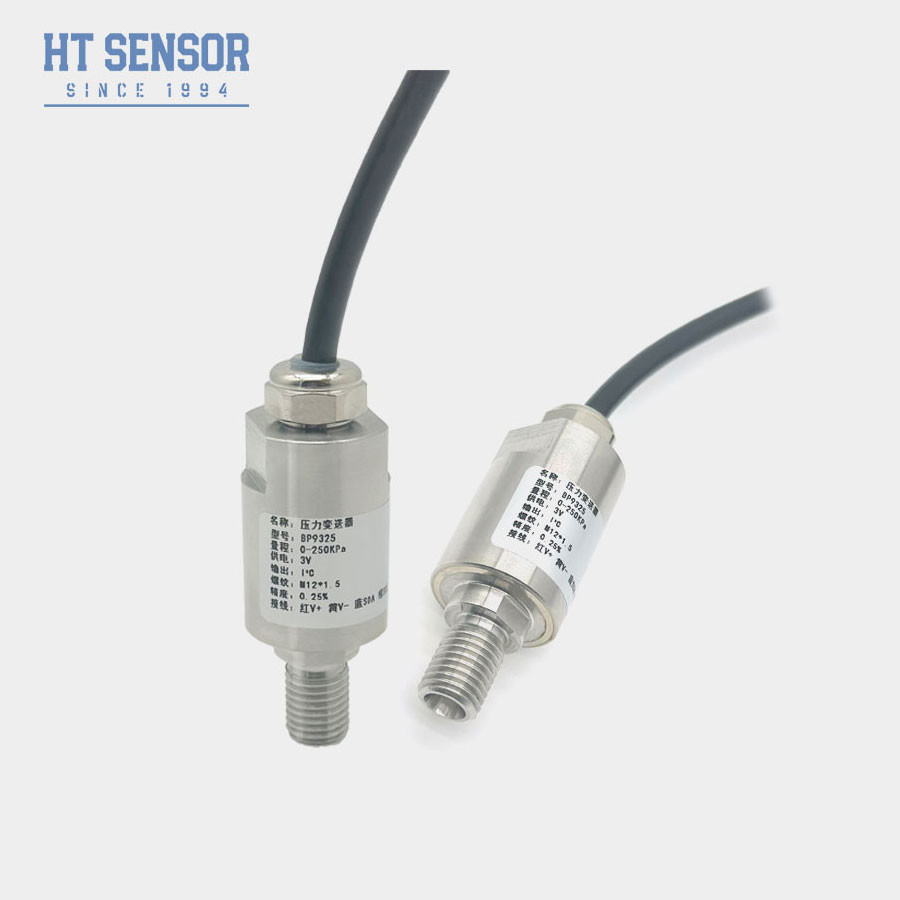

I2C आउटपुट के साथ सिलिकॉन पीज़ोरेसिटिव इंडस्ट्रियल प्रेशर ट्रांसमीटर सेंसर
Product Details
| मॉडल: | BP9325 | कोर प्रकार: | पीज़ोरेसिटिव सिलिकॉन प्रेशर सेंसर |
|---|---|---|---|
| मीडिया अनुकूलता: | हवा, तेल या अन्य संगत तरल | मुआवज़ा अस्थायी: | 0 ~ 70 डिग्री सेल्सियस |
| ट्रेडमार्क: | एचटी सेंसर | दबाव प्रकार: | गेज, निरपेक्ष, सीलबंद |
| घर निर्माण की सामग्री: | 304 स्टेनलेस स्टील या 316एल | सिग्नल आउटपुट: | I2C 4-20mA |
| आईपी रेटिंग: | IP65 | जुडिये: | जी1/4 1/4एनपीटी या ओईएम |
| प्रमुखता देना |
सिलिकॉन पीज़ोरेसिटिव प्रेशर ट्रांसमीटर सेंसर,I2C प्रेशर ट्रांसमीटर सेंसर,औद्योगिक दबाव ट्रांसमीटर सेंसर |
||
Product Description
I2C आउटपुट के साथ सिलिकॉन Piezoresistive औद्योगिक दबाव ट्रांसमीटर सेंसर
BP9325-I2C सिलिकॉन पीज़ोरेसिटिव प्रेशर सेंसर
उत्पाद का परिचय औद्योगिक दबाव ट्रांसमीटर सेंसर
BP9325-I2C दबाव सेंसर माप तत्व के रूप में हमारे मालिकाना HT श्रृंखला सिलिकॉन पिज़ोरेसिटिव अलगाव झिल्ली तेल सील कोर का उपयोग करता है।सेंसर के संकेत प्रसंस्करण सर्किट स्टेनलेस स्टील के आवास के भीतर एकीकृत है, सेंसर सिग्नल को एक मानक I2C आउटपुट में परिवर्तित करता है। उत्पाद को इसके घटकों, अर्ध-तैयार उत्पादों और अंतिम उत्पादों के गहन परीक्षण और उम्र बढ़ने की जांच से गुजरना पड़ा है,स्थिर और विश्वसनीय प्रदर्शन सुनिश्चित करना.
औद्योगिक दबाव ट्रांसमीटर सेंसर की उत्पाद विशेषताएं
- आर्थिक और कॉम्पैक्ट
- दबाव और तापमान अधिग्रहण के लिए दोहरे 24-बिट एडीसी
- मानक I2C संचार प्रोटोकॉल
- सभी स्टेनलेस स्टील 316L सामग्री
औद्योगिक दबाव ट्रांसमीटर सेंसर के अनुप्रयोग और उद्योग
- दबाव माप गैर संक्षारक मीडिया के लिए डिज़ाइन किया गया है और 316L स्टेनलेस स्टील निर्माण का उपयोग करता है।
- यह सेंसर को औद्योगिक प्रक्रिया अनुप्रयोगों के लिए उपयुक्त बनाता है जैसे कि पेट्रोलियम, रासायनिक और धातु उद्योगों में पाया जाता है।मजबूत डिजाइन इसे जहाज निर्माण और एयरोस्पेस उद्योगों में उपयोग के लिए उपयुक्त बनाता है, साथ ही हाइड्रोलिक और वायवीय नियंत्रण प्रणाली। सेंसर इंटरनेट ऑफ थिंग्स (आईओटी) अनुप्रयोगों के साथ भी अच्छी तरह से एकीकृत होता है।
| BP9325-I2C औद्योगिक दबाव ट्रांसमीटर सेंसर के प्रदर्शन मापदंड | |
| रेंज | -100kPa... 0 35kPa... 3.5MPa...... 100 MPa |
| दबाव प्रकार | गेज दबाव, पूर्ण दबाव |
| विद्युत आपूर्ति | 3.0V ∙ 3.6V सीसी |
| आउटपुट सिग्नल | डिजिटल I2C (दबाव, तापमान) |
| अतिभार | नामित सीमा का ≤ 1.5 गुना |
| सटीकता @ 25°C | ±0.25% (सामान्य), ±0.5% (अधिकतम) |
| पुनरावृत्ति और हाइस्टेरिसिस | 0.02% एफ.एस. (सामान्य), 0.05% एफ.एस. (अधिकतम) |
| दीर्घकालिक स्थिरता | ±0.1% F.S./वर्ष (सामान्य), ±0.2% F.S./वर्ष (अधिकतम) |
| शून्य तापमान विचलन | ±0.02% F.S/°C (≤100KPa), ±0.01% F.S/°C (>100KPa) |
| पूर्ण पैमाने पर तापमान विचलन | ±0.02% F.S/°C (≤100KPa), ±0.01% F.S/°C (>100KPa) |
| आवृत्ति प्रतिक्रिया | 2.4Khz |
| मुआवजा तापमान | -20-70°C ((≤10MPa, अनुकूलन योग्य) |
| परिचालन तापमान | -30°C~80°C |
| भंडारण तापमान | -40°C~120°C |
| निरंतर कार्य करंट | ३ एमए डीसी |
| आवास सामग्री | 304, 316L |
| डायफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 50MΩ @50V DC |
| सुरक्षा स्तर | IP65 |
| ओ-रिंग | फ्लोरो रबर |
| वजन | ~0.4kg |
संचार प्रोटोकॉल
बीपी-आई2सी बाहरी उपकरणों के साथ संचार के लिए आई2सी बस प्रोटोकॉल का उपयोग करता है। सभी डेटा संचार एमएसबी से शुरू होता है, जिसमें डिफ़ॉल्ट 7-बिट आई2सी डिवाइस पता 0x78 होता है।बीपी-आईआईसी एक आई2सी दास उपकरण के रूप में कार्य करता है, और मास्टर डिवाइस निम्नलिखित कमांड प्रारूपों का उपयोग करके इसके साथ संवाद कर सकता हैः
जब BP-I2C को डिजिटल आउटपुट पर सेट किया जाता है (I2C 0xAC कमांड का उपयोग करके), B[23:0] क्रमशः तीन बाइट्स में आउटपुट होगा। उपयोगकर्ता निम्न सूत्र का उपयोग करके आसानी से प्रतिशत में परिवर्तित कर सकते हैंः
जब 0xAC I2C कमांड का उपयोग 5 बाइट के कैलिब्रेटेड डेटा को पढ़ने के लिए किया जाता है, तो तापमान की जानकारी 16 बाइट के अंतिम दो बाइट्स द्वारा प्रदान की जाती है।उपयोगकर्ता निम्न सूत्र का उपयोग करके टी मूल्य को वास्तविक तापमान में आसानी से परिवर्तित कर सकते हैं:
नोटः ब्रिज डिफ़ॉल्ट 10% ~ 90% है, सेंसर ब्रिज शून्य बिंदु 10% के अनुरूप है, पूर्ण बिंदु 90% के अनुरूप है। सेंसर डिफ़ॉल्ट तापमान मान आउटपुट नहीं करता है।तापमान आउटपुट अनुकूलन की आवश्यकता है.
| चयन अनुस्मारक |
1आवश्यक वायुरोधीता प्राप्त करने के लिए संयोजन के दौरान कोर का आकार ट्रांसमीटर आवास से मेल खाता है।
2.मुआवजा बोर्ड को जाम या क्षतिग्रस्त होने से रोकने के लिए ऊर्ध्वाधर रूप से इकट्ठा करें और समान रूप से दबाएं।
3मापने वाला माध्यम कोर डायफ्राम आवास (316L) सामग्री के साथ संगत होना चाहिए। अन्यथा, आदेश देते समय विशेष आवश्यकताओं को निर्दिष्ट करें।
4सेंसर डायफ्राम को तेज वस्तुओं से न दबाएं ताकि कोर क्षति का कारण बनने वाले विरूपण या छिद्रण से बचा जा सके।
5. गेज कोर की वेंटिलेशन ट्यूब को वायुमंडल के लिए खुला रखें.
6यदि पिन के तारों में परिवर्तन होते हैं, तो कोर पर लगे लेबल को देखें।
अक्सर पूछे जाने वाले प्रश्न:
1प्रश्न: आपके दबाव सेंसर ट्रांसमीटर की विशेषताएं क्या हैं?
उत्तर: हमारे दबाव सेंसर ट्रांसमीटर उच्च परिशुद्धता, स्थायित्व और उत्कृष्ट प्रदर्शन की विशेषता रखते हैं, अनुकूलन के विकल्प के साथ।
2प्रश्न: क्या मैं विशेष विनिर्देशों को अनुकूलित कर सकता हूँ?
एकः हाँ, हमारे इंजीनियर हमारे OEM और ODM सेवाओं के माध्यम से विशिष्ट आवश्यकताओं को पूरा करने के लिए उत्पादों को अनुकूलित कर सकते हैं।
3प्रश्न: आपकी उत्पादन क्षमता क्या है?
उत्तर: हमारी विनिर्माण सुविधाओं में प्रति माह 30,000 दबाव सेंसर ट्रांसमीटर का उत्पादन करने की क्षमता है, जिससे यह सुनिश्चित होता है कि हम बड़े पैमाने पर ऑर्डर पूरा कर सकें।सुचारू उत्पादन और वितरण अनुसूची के लिए अग्रिम में हमारी बिक्री टीम से संपर्क करना उचित है.
4प्रश्न: सामान्य वितरण अवधि क्या है?
एकः मानक मॉडल में आमतौर पर 5 ~ 8 कार्य दिवसों की डिलीवरी अवधि होती है, जबकि अनुकूलित उत्पाद भिन्न हो सकते हैं।
5प्रश्न: उत्पादों की कीमतें क्या हैं? क्या कोई छूट है?
एकः हम बल्क ऑर्डर या दीर्घकालिक साझेदारी के लिए उपलब्ध छूट के साथ प्रतिस्पर्धी मूल्य प्रदान करते हैं।
6प्रश्न: आपके उत्पादों की वारंटी क्या है? और बिक्री के बाद सेवा?
एकः हमारे उत्पादों को शिपमेंट की तारीख से 24 महीने की वारंटी मिलती है, और हमारी बिक्री के बाद सेवा पीसी नेटवर्क के माध्यम से दूरस्थ निर्देश समर्थन के साथ 24 घंटे के भीतर त्वरित प्रतिक्रिया सुनिश्चित करती है।
