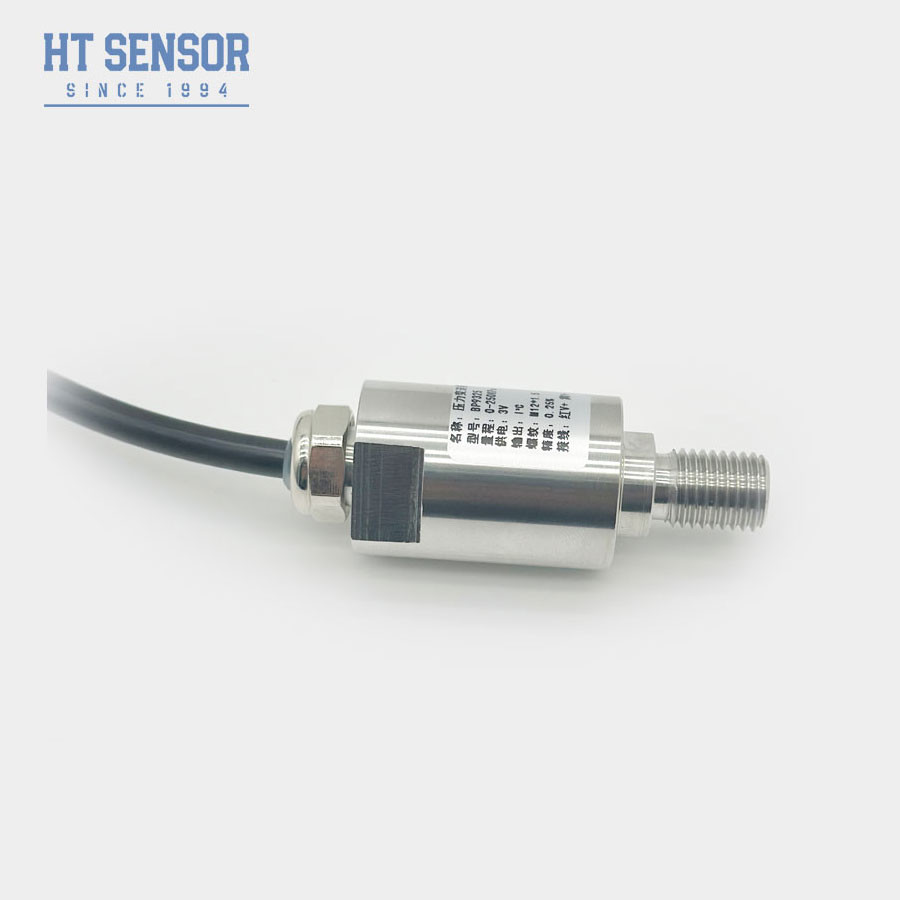

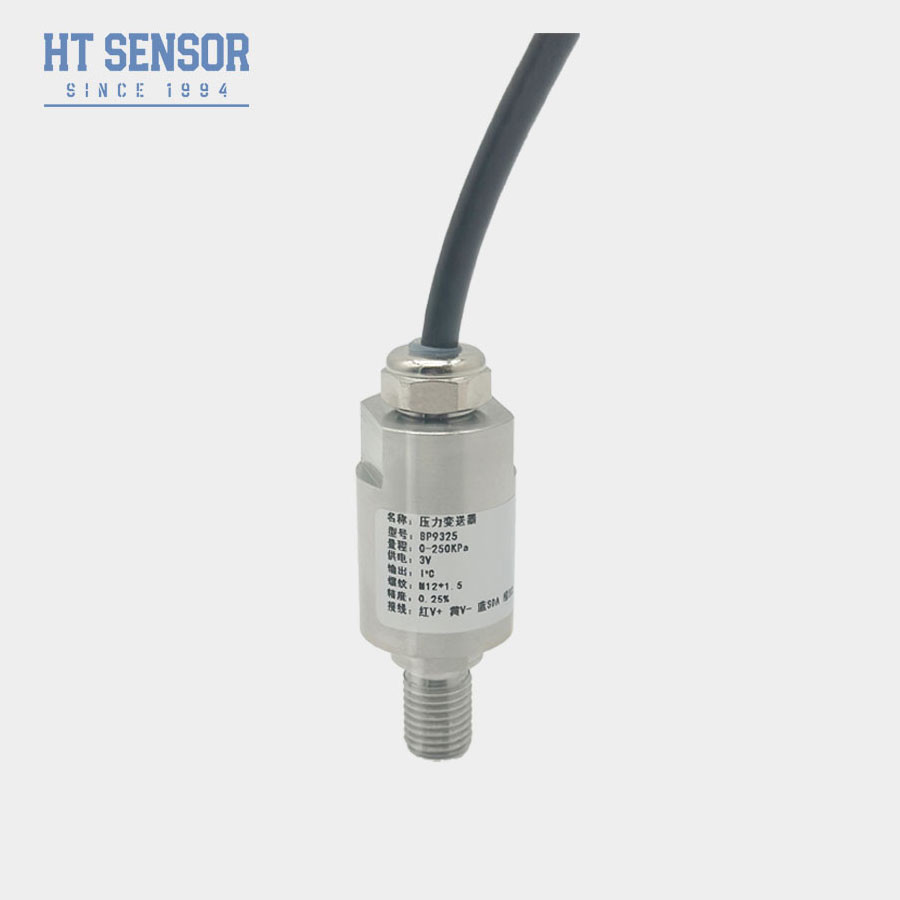

बीपी9325-आई2सी औद्योगिक दबाव सेंसर ट्रांसमीटर सिलिकॉन पीज़ोरेसिटिव आइसोलेशन झिल्ली के साथ
Product Details
| मॉडल: | BP9325 | कोर प्रकार: | पीज़ोरेसिटिव सिलिकॉन प्रेशर सेंसर |
|---|---|---|---|
| मीडिया अनुकूलता: | हवा, पानी और तेल या अन्य संगत तरल | मुआवज़ा अस्थायी: | 0 ~ 70 डिग्री सेल्सियस |
| ट्रेडमार्क: | एचटी सेंसर | दबाव प्रकार: | गेज, निरपेक्ष, सीलबंद |
| घर निर्माण की सामग्री: | 304 स्टेनलेस स्टील | सिग्नल आउटपुट: | I2C |
| आईपी रेटिंग: | IP65 | जुडिये: | G1/4 G1/2 या OEM |
| प्रमुखता देना |
BP9325-I2C दबाव सेंसर ट्रांसमीटर,औद्योगिक दबाव सेंसर ट्रांसमीटर |
||
Product Description
बीपी9325-आई2सी औद्योगिक दबाव सेंसर ट्रांसमीटर सिलिकॉन पीज़ोरेसिटिव आइसोलेशन झिल्ली के साथ
BP9325-I2C सिलिकॉन पीज़ोरेसिटिव प्रेशर सेंसर
औद्योगिक दबाव सेंसर का उत्पाद परिचय
BP9325-I2C दबाव सेंसर हमारे स्वयं विकसित HT श्रृंखला सिलिकॉन पिज़ोरेसिटिव आइसोलेशन झिल्ली तेल से भरे कोर को सिग्नल मापने के तत्व के रूप में अपनाता है।संकेत प्रसंस्करण सर्किट स्टेनलेस स्टील आवास के अंदर स्थित है, सेंसर सिग्नल को एक मानक I2C आउटपुट सिग्नल में परिवर्तित करता है। उत्पाद को घटकों, अर्ध-तैयार उत्पादों और तैयार उत्पादों के लिए कठोर परीक्षण और उम्र बढ़ने की जांच से गुजरना पड़ा है,स्थिर और विश्वसनीय प्रदर्शन सुनिश्चित करना.
औद्योगिक दबाव सेंसर की उत्पाद विशेषताएं
- आर्थिक और कॉम्पैक्ट
- दबाव और तापमान अधिग्रहण के लिए दोहरे 24-बिट एडीसी
- मानक I2C संचार प्रोटोकॉल
- सभी स्टेनलेस स्टील 316L सामग्री
औद्योगिक दबाव सेंसर के अनुप्रयोग और उद्योग
- 316L स्टेनलेस स्टील के लिए गैर संक्षारक मीडिया के लिए दबाव माप।
- औद्योगिक प्रक्रिया स्थल जैसे पेट्रोलियम, रासायनिक, धातु विज्ञान आदि।
- जहाज निर्माण और एयरोस्पेस उद्योग।
- हाइड्रोलिक और वायवीय नियंत्रण प्रणाली।
- वस्तुओं का इंटरनेट (IoT)
| BP9325-I2C औद्योगिक दबाव सेंसर के प्रदर्शन मापदंड | |
| रेंज | -100kPa... 0 35kPa... 3.5MPa...... 100 MPa |
| दबाव प्रकार | गेज दबाव, पूर्ण दबाव |
| विद्युत आपूर्ति | 3.0V ∙ 3.6V सीसी |
| आउटपुट सिग्नल | डिजिटल I2C (दबाव, तापमान) |
| अतिभार | नामित सीमा का ≤ 1.5 गुना |
| सटीकता @ 25°C | ±0.25% (सामान्य), ±0.5% (अधिकतम) |
| पुनरावृत्ति और हाइस्टेरिसिस | 0.02% एफ.एस. (सामान्य), 0.05% एफ.एस. (अधिकतम) |
| दीर्घकालिक स्थिरता | ±0.1% F.S./वर्ष (सामान्य), ±0.2% F.S./वर्ष (अधिकतम) |
| शून्य तापमान विचलन | ±0.02% F.S/°C (≤100KPa), ±0.01% F.S/°C (>100KPa) |
| पूर्ण पैमाने पर तापमान विचलन | ±0.02% F.S/°C (≤100KPa), ±0.01% F.S/°C (>100KPa) |
| आवृत्ति प्रतिक्रिया | 2.4Khz |
| मुआवजा तापमान | -20-70°C ((≤10MPa, अनुकूलन योग्य) |
| परिचालन तापमान | -30°C~80°C |
| भंडारण तापमान | -40°C~120°C |
| निरंतर कार्य करंट | ३ एमए डीसी |
| आवास सामग्री | 304, 316L |
| डायफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 50MΩ @50V DC |
| सुरक्षा स्तर | IP65 |
| ओ-रिंग | फ्लोरो रबर |
| वजन | ~0.4kg |
संचार प्रोटोकॉल
बीपी-आई2सी बाहरी उपकरणों के साथ संचार के लिए आई2सी बस प्रोटोकॉल का उपयोग करता है। सभी डेटा संचार एमएसबी से शुरू होता है, जिसमें डिफ़ॉल्ट 7-बिट आई2सी डिवाइस पता 0x78 होता है।बीपी-आईआईसी एक आई2सी दास उपकरण के रूप में कार्य करता है, और मास्टर डिवाइस निम्नलिखित कमांड प्रारूपों का उपयोग करके इसके साथ संवाद कर सकता हैः
जब BP-I2C को डिजिटल आउटपुट पर सेट किया जाता है (I2C 0xAC कमांड का उपयोग करके), B[23:0] क्रमशः तीन बाइट्स में आउटपुट होगा। उपयोगकर्ता निम्न सूत्र का उपयोग करके आसानी से प्रतिशत में परिवर्तित कर सकते हैंः
जब 0xAC I2C कमांड का उपयोग 5 बाइट के कैलिब्रेटेड डेटा को पढ़ने के लिए किया जाता है, तो तापमान की जानकारी 16 बाइट के अंतिम दो बाइट्स द्वारा प्रदान की जाती है।उपयोगकर्ता निम्न सूत्र का उपयोग करके टी मूल्य को वास्तविक तापमान में आसानी से परिवर्तित कर सकते हैं:
नोटः ब्रिज डिफ़ॉल्ट 10% ~ 90% है, सेंसर ब्रिज शून्य बिंदु 10% के अनुरूप है, पूर्ण बिंदु 90% के अनुरूप है। सेंसर डिफ़ॉल्ट तापमान मान आउटपुट नहीं करता है।तापमान आउटपुट अनुकूलन की आवश्यकता है.
| चयन अनुस्मारक |
1आवश्यक वायुरोधीता प्राप्त करने के लिए संयोजन के दौरान कोर का आकार ट्रांसमीटर आवास से मेल खाता है।
2.मुआवजा बोर्ड को जाम या क्षतिग्रस्त होने से रोकने के लिए ऊर्ध्वाधर रूप से इकट्ठा करें और समान रूप से दबाएं।
3मापने वाला माध्यम कोर डायफ्राम आवास (316L) सामग्री के साथ संगत होना चाहिए। अन्यथा, आदेश देते समय विशेष आवश्यकताओं को निर्दिष्ट करें।
4सेंसर डायफ्राम को तेज वस्तुओं से न दबाएं ताकि कोर क्षति का कारण बनने वाले विरूपण या छिद्रण से बचा जा सके।
5. गेज कोर की वेंटिलेशन ट्यूब को वायुमंडल के लिए खुला रखें.
6यदि पिन के तारों में परिवर्तन होते हैं, तो कोर पर लगे लेबल को देखें।
अक्सर पूछे जाने वाले प्रश्न:
1प्रश्न: आपके दबाव सेंसर ट्रांसमीटर की विशेषताएं क्या हैं?
उत्तर: उच्च परिशुद्धता, स्थायित्व और उत्कृष्ट प्रदर्शन। अनुकूलन उपलब्ध है।
2प्रश्न: क्या मैं विशेष विनिर्देशों को अनुकूलित कर सकता हूँ?
एकः हाँ, हमारे इंजीनियर विशिष्ट आवश्यकताओं को पूरा करने के लिए उत्पादों को अनुकूलित कर सकते हैं। हम OEM और ODM सेवा प्रदान करते हैं।
3प्रश्न: आपकी उत्पादन क्षमता क्या है?
उत्तर: हमारी विनिर्माण सुविधाएं प्रति माह 30,000 दबाव सेंसर ट्रांसमीटर तक का उत्पादन कर सकती हैं, इसलिए हम बड़े पैमाने पर ऑर्डर की जरूरतों को पूरा करने में पूरी तरह सक्षम हैं।यह सुचारू उत्पादन और वितरण अनुसूची सुनिश्चित करने के लिए अग्रिम में हमारी बिक्री टीम से संपर्क करने के लिए उचित है.
4प्रश्न: सामान्य वितरण अवधि क्या है?
A: मानक मॉडल के लिए 5 से 8 कार्य दिवस। अनुकूलित उत्पाद भिन्न हो सकते हैं।
5प्रश्न: उत्पादों की कीमतें क्या हैं? क्या कोई छूट है?
A: बल्क ऑर्डर या दीर्घकालिक भागीदारों के लिए छूट के साथ प्रतिस्पर्धी मूल्य निर्धारण।
6प्रश्न: आपके उत्पादों की वारंटी क्या है? और बिक्री के बाद सेवा?
एकः हमारी वारंटी समय शिपमेंट के बाद 24 महीने है, और हमारे बिक्री के बाद 24 घंटे में अपने सवालों के साथ जवाब देंगे, पीसी नेटवर्क द्वारा दूरस्थ निर्देश हमेशा उपलब्ध है।
