| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | HT sensor |
| प्रमाणन: | ISO9001, RoHs, CE |
| मॉडल संख्या: | BP157 |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | USD20.00-USD30.00 |
| पैकेजिंग विवरण: | कार्टून |
| Material: | Stainless Steel | Output Signal: | 4-20 mA or 0.5-4.5VDC |
|---|---|---|---|
| Supply Power: | 24 VDC or 5 VDC | Electronic Connection: | Mini Din |
| Measurement Range: | -100~0-10KPa~10MPa | Accuracy: | 0.25%, 0.5% |
| Sensing Element: | Diffused silicon pressure sensor | Connection Type: | Thread |
| H.S code: | 9026209090 | OEM: | OEM or ODM |
| Warranty: | 24 Months | Temperature drift: | 0.5%f.s |
| Operate temperature range: | -30-80℃ | ||
| प्रमुखता देना: | पीज़ो-प्रतिरोधक सेंसर औद्योगिक दबाव ट्रांसमीटर,सटीक औद्योगिक दबाव ट्रांसमीटर |
||

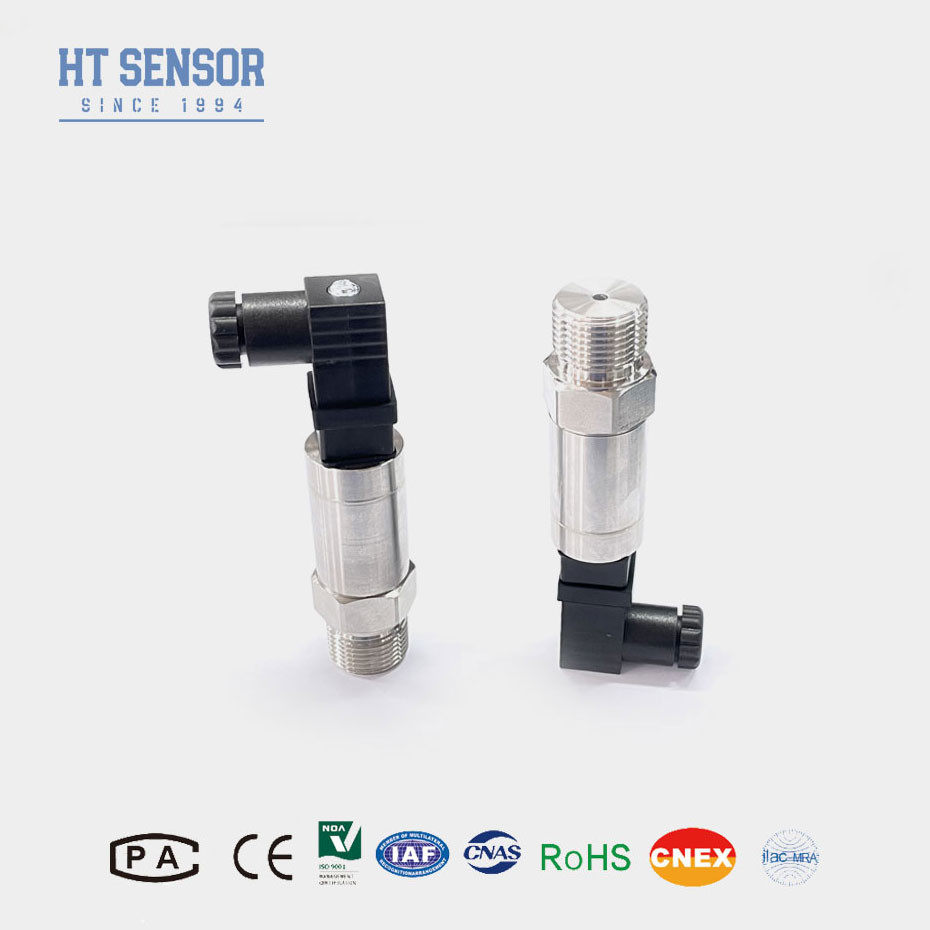

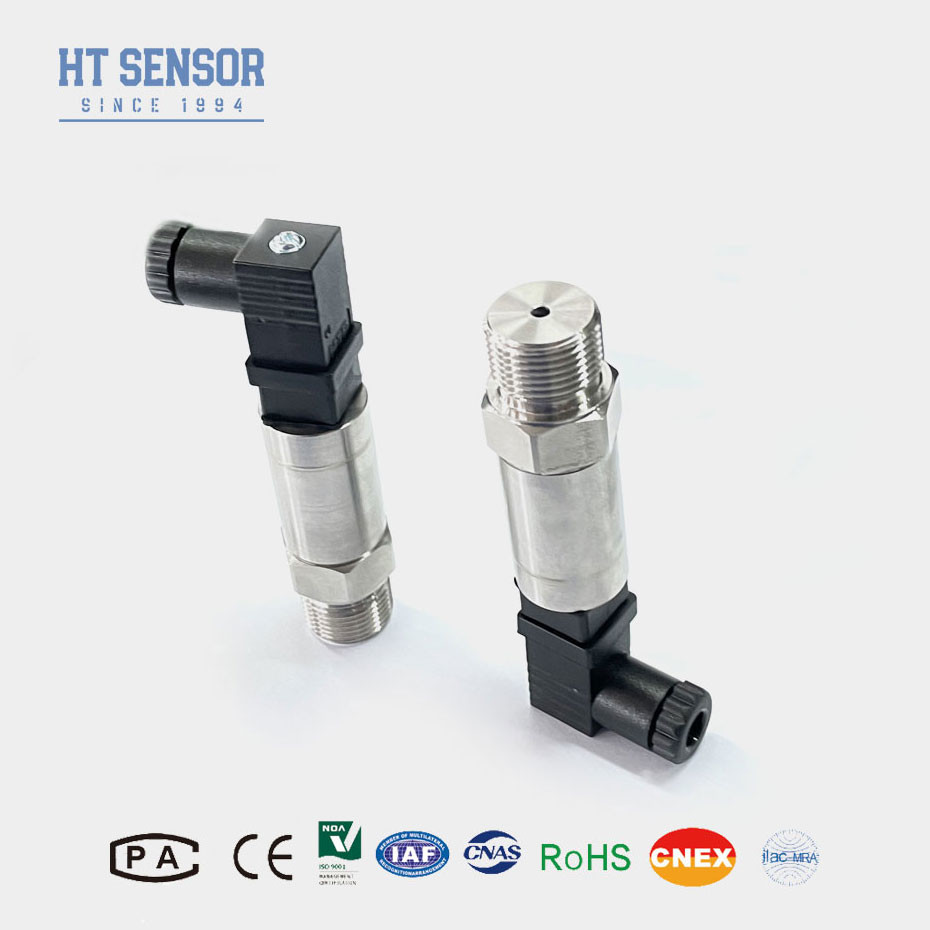

बीपी157 अलगाव झिल्ली तेल से भरा हुआदबाव ट्रांसमीटर
परिचय:
BP157 सिग्नल मापने के तत्व के रूप में सिलिकॉन दबाव प्रतिरोधी अलगाव झिल्ली तेल से भरे कोर का उपयोग करता है। सिग्नल प्रसंस्करण सर्किट एक स्टेनलेस स्टील आवास के अंदर स्थित है,सेंसर सिग्नल को मानक आउटपुट सिग्नल में परिवर्तित करना. उत्पाद में
स्थिर और विश्वसनीय प्रदर्शन सुनिश्चित करने के लिए घटकों, अर्ध-तैयार उत्पादों और तैयार उत्पादों के कठोर परीक्षण और उम्र बढ़ने की जांच की गई है।
यह एक कॉम्पैक्ट डिफ्यूज्ड सिलिकॉन दबाव सेंसर है जो उच्च प्रदर्शन, स्थायित्व और लचीलेपन का संयोजन प्रदान करता है।उन्हें अंतरिक्ष-प्रतिबंधित वातावरण में सटीक दबाव माप के लिए एक उत्कृष्ट विकल्प बना रहा है.
उत्पाद की विशेषताएं:
कॉम्पैक्ट और मजबूत डिजाइन
एंटी-इलेक्ट्रोमैग्नेटिक हस्तक्षेप।
पूर्ण वेल्डेड सील
मजबूत निर्माण
एकीकरण में आसानी
अनुप्रयोग:
316L स्टेनलेस स्टील, गैर संक्षारक गैसों और तरल पदार्थों के साथ संगत
पेट्रोकेमिकल और अन्य औद्योगिक क्षेत्र
वायु कंप्रेसर, वैक्यूम उपकरण
हाइड्रोलिक और वायवीय नियंत्रण प्रणाली
प्रदर्शन पैरामीटरः
| माप सीमा | -100KPa~0kPa~10kPa...10MPa |
| दबाव प्रकार | गेज दबाव, पूर्ण दबाव, सील दबाव |
| अतिभार दबाव | नामित सीमा का ≤ 1.5 गुना |
| सटीकता @ 25°C | ±0.25% (सामान्य), ±0.5% (अधिकतम) |
| पुनरावृत्ति और हाइस्टेरिसिस | 0.02% एफ.एस. (सामान्य) 0.05% एफ.एस. (अधिकतम) |
| दीर्घकालिक स्थिरता | ±0.1%F.S./Year (सामान्य) ±0.2%F.S./Year (अधिकतम) |
| तापमान त्रुटि -शून्य | ±0.02%F.S/°C ((≤100KPa) ±0.01%F.S/°C ((>100KPa) |
| तापमान त्रुटि - अवधि | ±0.02%F.S/°C ((≤100KPa) ±0.01%F.S/°C ((>100KPa) |
| मुआवजा तापमान | 0-50°C ((<35KPa), 0-70°C ((मानक)) -20~80 ((अनुकूलित) |
| परिचालन तापमान | -20°C~80°C |
| भंडारण तापमान | -40°C~120°C |
| आवास सामग्री | 304 एसएस |
| डायफ्राम सामग्री | 316L एसएस |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| विस्फोट प्रतिरोधी रेटिंग | Ex db IIC T6 जीबी |
| सुरक्षा रेटिंग | IP65 |
| सीलिंग सामग्री | फ्लोरो रबर या पूर्ण वेल्ड सील |
| वजन करना | ~0.20kg |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
| 4×20 एमए | 12 ¢ 30 वीडीसी | 2/3/4 तार |
| 010/20mA |
3 तार |
|
| ०/१५ वी | ||
| ०/११०वोल्ट | ||
| 0.5 ∙4.5V | 5 वीडीसी |
आदेश देने की युक्तियाँ
1. दबाव सीमा निर्धारित करें: दबावों की पूरी सीमा की पहचान करें जिसे ट्रांसमीटर को मापने की आवश्यकता होगी।त्रुटि और संभावित क्षति से बचने के लिए सुनिश्चित करें कि आप चयनित ट्रांसमीटर इस सीमा के भीतर सटीक माप कर सकते हैं.
2. सटीकता स्तरः अपने आवेदन के लिए सटीकता आवश्यकताओं को समझें। विभिन्न ट्रांसमीटर सटीकता के विभिन्न स्तर प्रदान करते हैं, इसलिए सटीक डेटा के लिए अपनी विशिष्ट आवश्यकताओं को पूरा करने वाला एक चुनें।
3. माउंटिंग विकल्पः पहचानें कि ट्रांसमीटर को आपके एप्लिकेशन में कैसे माउंट किया जाएगा, चाहे इसके लिए सीधे माउंटिंग, ब्रैकेट माउंटिंग या पैनल में एकीकरण की आवश्यकता हो।
4. विशेष आवश्यकताओं के लिए जैसे कि मजबूत कंपन, तत्काल प्रभाव बल, मजबूत विद्युत चुम्बकीय या रेडियो आवृत्ति हस्तक्षेप, कृपया हमारी कंपनी को सूचित करें और उन्हें आदेश में निर्दिष्ट करें।
5.माउंटिंग विकल्पः पहचानें कि ट्रांसमीटर को आपके एप्लिकेशन में कैसे माउंट किया जाएगा, चाहे इसके लिए सीधे माउंटिंग, ब्रैकेट माउंटिंग या पैनल में एकीकरण की आवश्यकता हो।
