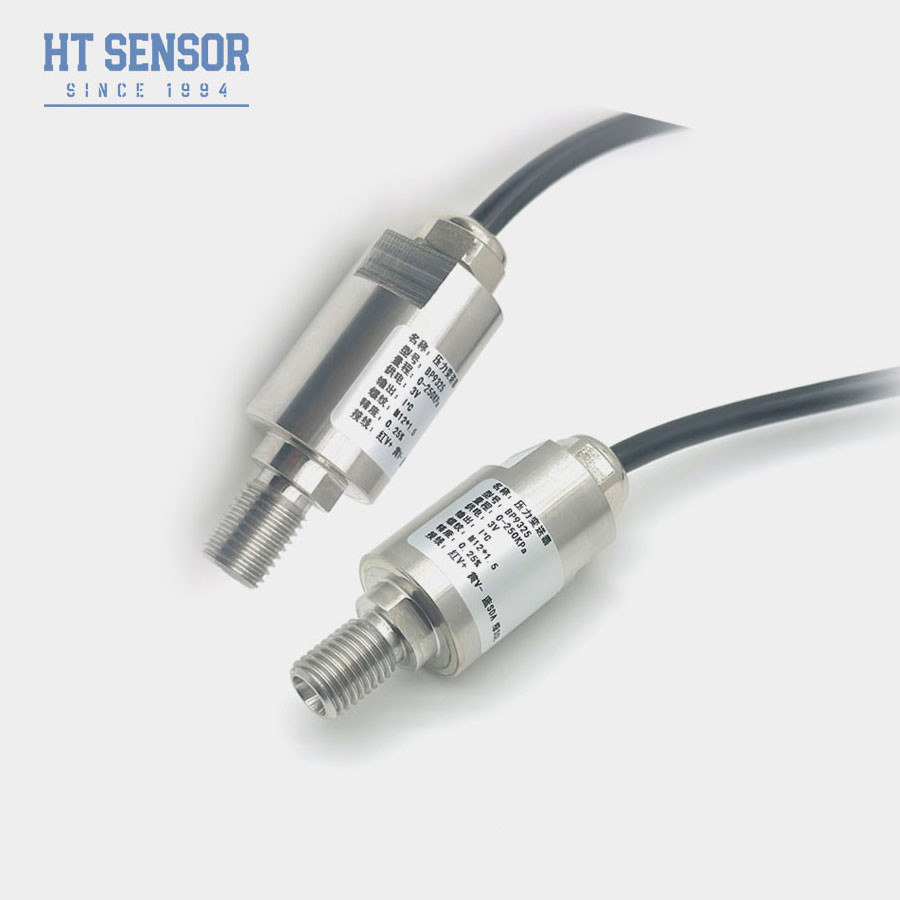

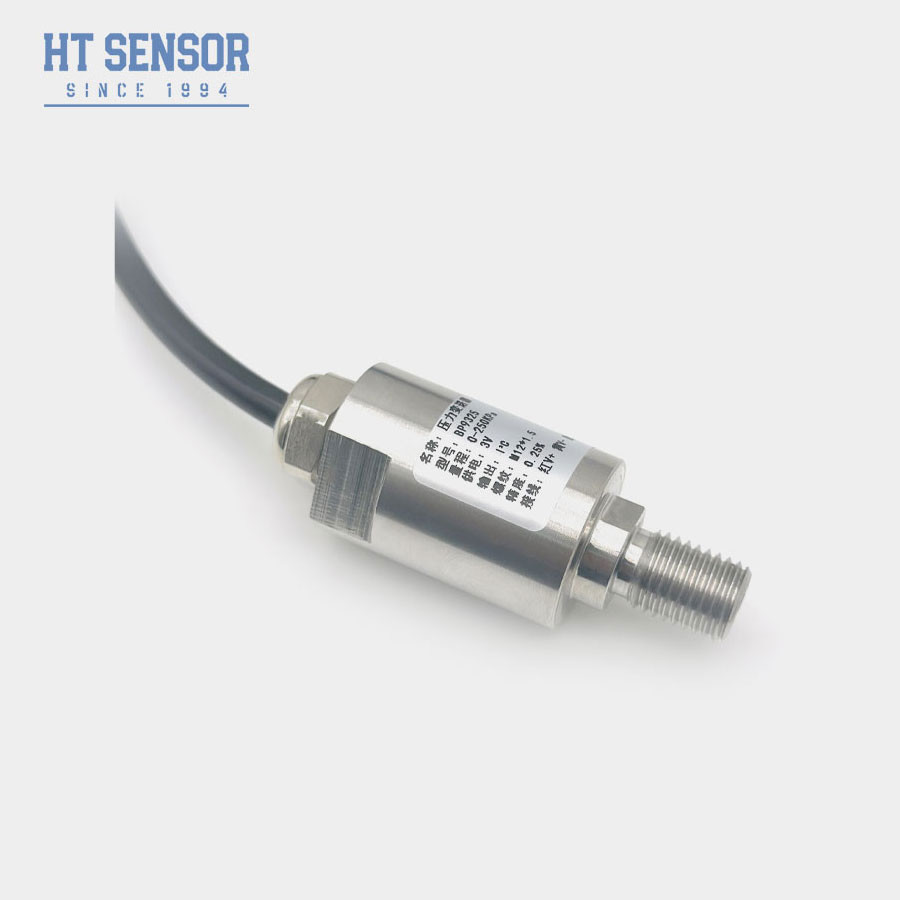

BP9325 सिलिकॉन औद्योगिक दबाव सेंसर I2C विभिन्न अनुप्रयोगों के लिए आउटपुट दबाव ट्रांसमीटर
Product Details
| मॉडल नं.: | BP9325 | घर निर्माण की सामग्री: | स्टेनलेस स्टील |
|---|---|---|---|
| परिचालन तापमान: | -20℃ से +80℃ | विद्युत आपूर्ति: | 3-3.6 वी |
| दबाव सीमा: | 0-10केपीए～60एमपीए | आईपी रेटिंग: | IP65 |
| सिग्नल आउटपुट: | I2C (दबाव 、 तापमान) | कनेक्शन प्रकार: | केबल के साथ |
| वारंटी: | 2 वर्ष | प्रकार: | डिफ्यूज्ड सिलिकॉन पीज़ोरेसिटिव |
| प्रमुखता देना |
BP9325 औद्योगिक दबाव सेंसर,I2C औद्योगिक दबाव सेंसर,सिलिकॉन औद्योगिक दबाव सेंसर |
||
Product Description
BP9325 सिलिकॉन औद्योगिक दबाव सेंसर I2C विभिन्न अनुप्रयोगों के लिए आउटपुट
सिलिकॉन औद्योगिक दबाव सेंसर का परिचय:
HT19F-I2C दबाव सेंसर हमारे कंपनी द्वारा विकसित HT श्रृंखला सिलिकॉन piezoresistive तेल कोर का उपयोग संकेत मापने तत्व के रूप में,और संकेत प्रसंस्करण सर्किट स्टेनलेस स्टील आवास में स्थित है. सेंसर सिग्नल को एक मानक आउटपुट IIC सिग्नल में परिवर्तित करें। सख्त परीक्षण और उम्र बढ़ने की जांच के बाद, उत्पाद में स्थिर और विश्वसनीय प्रदर्शन है।
उत्पाद की विशेषताएंऔद्योगिक दबाव सेंसर के:
- • आर्थिक और छोटे आकार
- • रेंज -100kPa... 0 ~ 35kPa... 3.5 MPa... 100 MPa
- • गेज दबाव प्रकार, पूर्ण दबाव प्रकार
- • क्रमशः दबाव और तापमान अधिग्रहण के लिए दोहरे 24-बिट एडीसी
- • मानक I2C संचार प्रोटोकॉल
- • सभी स्टेनलेस स्टील 316L सामग्री
आवेदनसिलिकॉन औद्योगिक दबाव सेंसर का:
- औद्योगिक प्रक्रिया नियंत्रण।
- तरल स्तर का माप।
- बुद्धिमान दबाव मापने वाला उपकरण।
- गैस और तरल पदार्थ के दबाव का माप।
- चिकित्सा उपकरण।
- इंटरनेट ऑफ थिंग्स।
मूल शर्तसिलिकॉन औद्योगिक दबाव सेंसर का:
- बिजली की आपूर्तिः 3.0-3.6 वीडीसी
- आउटपुटः I2C (दबाव,तापमान)
| औद्योगिक दबाव सेंसर के प्रदर्शन मापदंड: | |||
| माप सीमा | स्प्लिट (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |
| पूर्ण (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||
| मुहरबंद | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS | ||
| प्रदर्शन मापदंड | इकाई | ||
| विद्युत आपूर्तिः | 3.0 से 3 तक6 | वी डीसी | |
| आउटपुट सिग्नलः | डिजिटल I2C (दबाव, तापमान) | ||
| निरंतर कार्य करंटः | <3 | एमए डीसी | |
| तापमान सटीकताः | ±2 (डिफ़ॉल्ट रूप से कोई तापमान आउटपुट नहीं, तापमान आउटपुट को अनुकूलित करने की आवश्यकता है) | °C | |
| दबाव की सटीकता: | ±0.2 (±0.5 @35kPa) | % एफएस | |
| इन्सुलेशन प्रतिरोधः | 50MΩ@50V DC | ||
| इन्सुलेशन शक्तिः | 50 हर्ट्ज, 500 वोल्ट एसी | ||
| परिचालन तापमानः | -30 ~ 80 | °C | |
| भंडारण तापमानः | -40 ~ 80 | °C | |
| अतिभारः | 1.5 गुना पूर्ण पैमाने का दबाव या 110MPa न्यूनतम मूल्य है | ||
संचार प्रोटोकॉल
BP9325 बाहरी दुनिया के साथ संवाद करने के लिए I2C बस प्रोटोकॉल का उपयोग करता है। सभी डेटा संचार MSB पर शुरू होता है और डिफ़ॉल्ट 7 बिट I2C डिवाइस पता 0x78 है। यह I2C का एक गुलाम डिवाइस है,और मास्टर डिवाइस निम्नलिखित स्वरूपों में आदेशों का उपयोग कर इसके साथ संवाद कर सकते हैं.
जब HT19F-I2C को डिजिटल आउटपुट पर सेट किया जाता है (I2C 0xAC कमांड का उपयोग करके), B[23:0] को तीन में विभाजित किया जाएगा
प्रत्येक बाइट को अलग से आउटपुट किया जाता है, और उपयोगकर्ता इसे निम्न सूत्र का उपयोग करके आसानी से प्रतिशत में परिवर्तित कर सकता है:
जब 0xAC की I2C कमांड का उपयोग कैलिब्रेटेड डेटा के 5 बाइट्स को पढ़ने के लिए किया जाता है, तो तापमान की जानकारी अंतिम दो से बनी होती है।और उपयोगकर्ता आसानी से निम्न सूत्र का उपयोग कर वास्तविक तापमान में टी मूल्य परिवर्तित कर सकते हैं डिग्री मूल्य.
नोटः डिफ़ॉल्ट ब्रिज 10% ~ 90% है, सेंसर ब्रिज का शून्य बिंदु 10% के अनुरूप है, और पूर्ण बिंदु सही है। मान 90% है। सेंसर में डिफ़ॉल्ट रूप से कोई तापमान आउटपुट नहीं है।तापमान आउटपुट को अनुकूलित करने की आवश्यकता है.
| आदेश देने की युक्तियाँ |
1. कोर के आकार और ट्रांसमीटर आवास के बीच फिट करने के लिए ध्यान दें विधानसभा के दौरान
आवश्यक वायुरोधकता
2आवास की स्थापना के दौरान, यह सुनिश्चित करें कि यह लंबवत रूप से संरेखित है और क्षतिपूर्ति प्लेट को जाम या क्षतिग्रस्त करने से बचने के लिए समान दबाव लागू करें।
3यदि मापने वाला माध्यम कोर डायफ्राम और आवास सामग्री (316L) के साथ संगत नहीं है, तो आदेश देते समय विशेष निर्देश प्रदान किए जाने चाहिए।
4सेंसर डायफ्राम को हाथों या तेज वस्तुओं से दबाने से बचें ताकि डायफ्राम के विकृति या छेद के कारण कोर को नुकसान न हो।
5. गेज दबाव कोर के दबाव बंदरगाह को वायुमंडल के लिए खुला रखें और कोर नकारात्मक दबाव कक्ष में पानी, जल वाष्प या संक्षारक मीडिया के प्रवेश को रोकें।
6यदि पिन के तारों में कोई परिवर्तन होता है, तो संदर्भ के लिए वास्तविक कोर पर लेबल का पालन करें।
