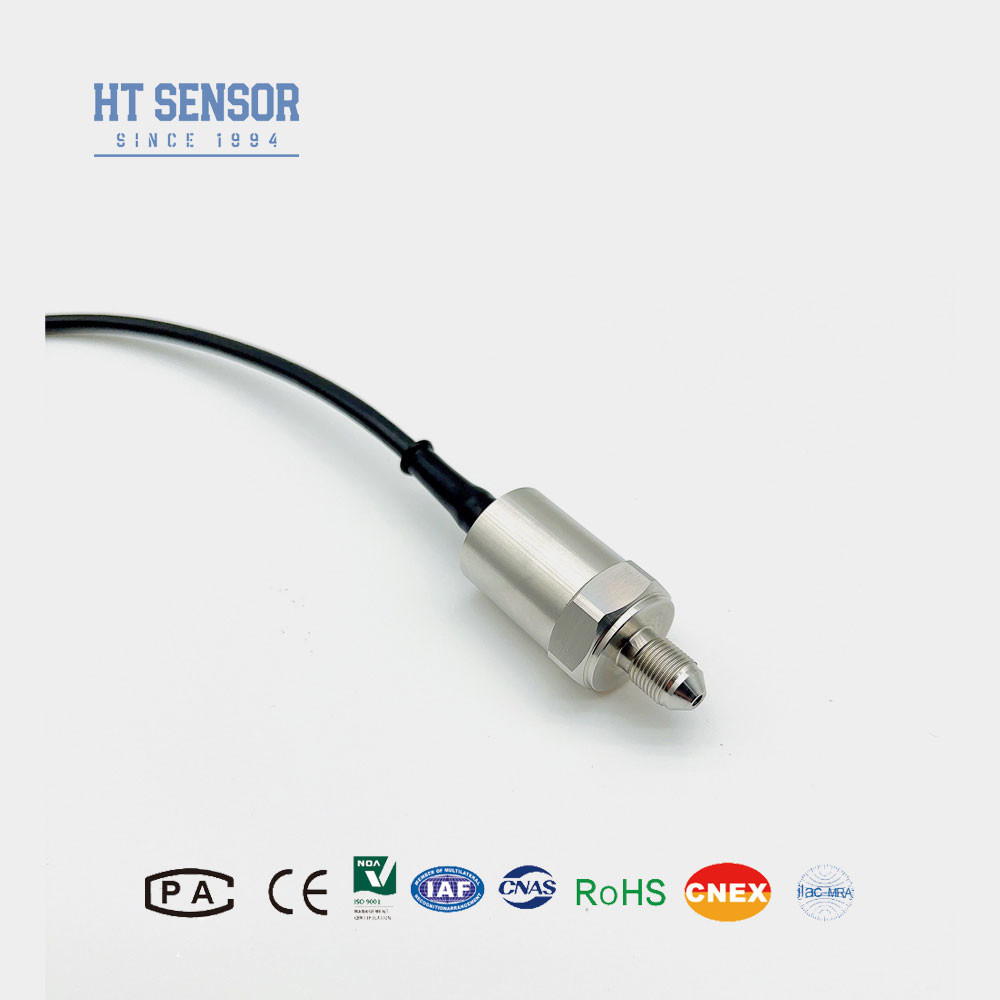

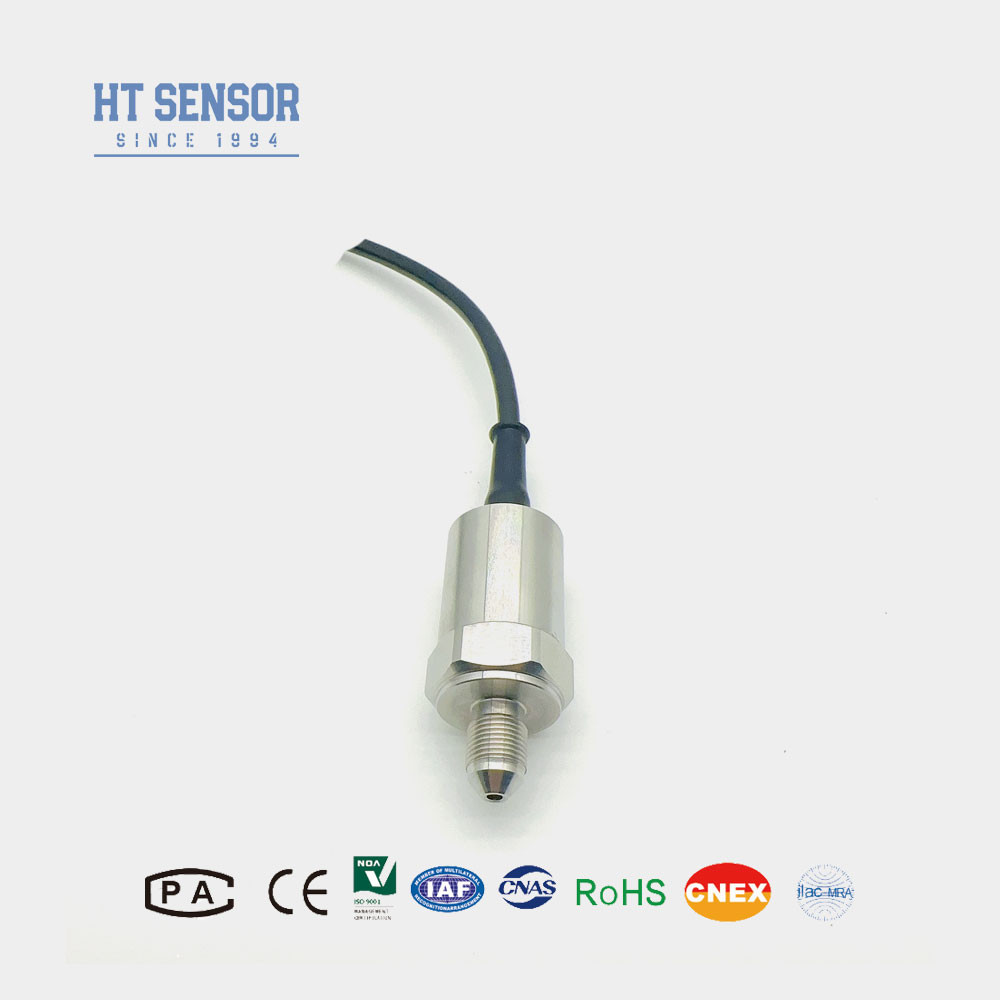

BP9325 हाइड्रोलिक और वायवीय नियंत्रण प्रणालियों के साथ सिलिकॉन पीज़ोरेसिटिव दबाव सेंसर
उत्पाद विवरण
| मॉडल नं.: | BP9325 | घर निर्माण की सामग्री: | स्टेनलेस स्टील |
|---|---|---|---|
| परिचालन तापमान: | -20℃ से +80℃ | विद्युत आपूर्ति: | 10V/1.5mA |
| दबाव सीमा: | 0-10केपीए～60एमपीए | आईपी रेटिंग: | IP65 |
| सिग्नल आउटपुट: | एमवी सिग्नल | कनेक्शन प्रकार: | केबल के साथ |
| वारंटी: | 2 वर्ष | प्रकार: | डिफ्यूज्ड सिलिकॉन पीज़ोरेसिटिव |
| प्रमुखता देना |
सिलिकॉन पीज़ोरेसिटिव प्रेशर सेंसर,हाइड्रोलिक कंट्रोल सिलिकॉन पीज़ोरेसिटिव प्रेशर सेंसर,प्यूरेमेटिक कंट्रोल सिलिकॉन पीज़ोरेसिटिव प्रेशर सेंसर |
||
उत्पाद वर्णन
सिलिकॉन औद्योगिक दबाव सेंसर का परिचय:
BP9325 सिलिकॉन पिज़ोरेसिटिव प्रेशर सेंसर एक अत्यधिक स्थिर सेंसर है जो एक फैला हुआ सिलिकॉन तत्व का उपयोग करता है।सेंसर एक 316L अलगाव अलमारी और सिलिकॉन तेल के माध्यम से सिलिकॉन व्यासपीठ के लिए इसे प्रसारित करके माध्यम के अंतर दबाव मापता हैविसारित सिलिकॉन तत्व द्रव और गैस दोनों के दबाव को सटीक रूप से मापने के लिए पिज़ोरेसिटिव प्रभाव का उपयोग करता है। यह डिजाइन सटीक और विश्वसनीय दबाव माप सुनिश्चित करता है,इसे विभिन्न अनुप्रयोगों के लिए एक लोकप्रिय विकल्प बना रहा हैयह उच्च संवेदनशीलता और कम बिजली की खपत प्रदान करता है, जिससे यह ऊर्जा कुशल और बैटरी संचालित उपकरणों के लिए एकदम सही है।
उत्पाद की विशेषताएंसिलिकॉन औद्योगिक दबाव सेंसर का:
1उन्नत प्रौद्योगिकी और 316 एल स्टेनलेस स्टील के आवरण का उपयोग करता है।
2जैसे पूर्ण टाइटेनियम और हैस्टेलॉय डायफ्राम।
3तापमान मुआवजे और शून्य बिंदु सुधार के लिए मोटी फिल्म सर्किट का उपयोग करता है।
4उच्च विश्वसनीयता, दोहराव और स्थिरता।
आवेदनसिलिकॉन औद्योगिक दबाव सेंसर का:
1316L स्टेनलेस स्टील के साथ गैर संक्षारक गैसों और तरल पदार्थों के दबाव को मापने के लिए उपयुक्त है।
2हाइड्रोलिक और वायवीय नियंत्रण प्रणाली।
3प्रक्रिया नियंत्रण।
मूल शर्तसिलिकॉन औद्योगिक दबाव सेंसर का:
1बिजली की आपूर्तिः ≤2mADC (सामान्य मान 1.5mADC)
2इनपुट प्रतिबाधाः 2.5KΩ~6KΩ
3. आउटपुट प्रतिबाधाः2.5KΩ~6KΩ
4विद्युत कनेक्शनः सोने से ढंके कोवर पिन या 100 मिमी के उच्च तापमान वाले तार।
| प्रदर्शन पैरामीटरः | |||||
| माप सीमा | स्प्लिट (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| पूर्ण (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| मुहरबंद (S) | 3500KPa,7MPa,10MPa,20MPa,40MPa,60MPa,100MPa | ||||
| प्रकार | अधिकतम | इकाई | |||
| रैखिकता | ±0.15 | ±0.3 | %F.S | ||
| पुनरावृत्ति | 0.05 | 0.1 | %F.S | ||
| हिस्टेरिसिस | 0.05 | 0.1 | %F.S | ||
| शून्य ऑफसेट आउटपुट | 0±1 | 0±2 | mV | ||
| पूर्ण पैमाने पर उत्पादन | ≤20 केपीए | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| शून्य ऑफसेट टेम्प. बहाव | ≤20 केपीए | ± 1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ± 1 | %F.S | ||
| पूर्ण पैमाने का तापमान | ≤20 केपीए | ± 1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ± 1 | %F.S | ||
| मुआवजा टेम्प. | ≤20 केपीए | 0~50 | oC | ||
| ≥35kPa | 0~70 | oC | |||
| परिचालन तापमान | -20~80 | oC | |||
| भंडारण तापमान | -40~125 | oC | |||
| अनुमेय अधिभार | 3 गुना पूर्ण पैमाने या 120MPa के बीच छोटा मान लें | ||||
| फटने का दबाव | 5 गुना पूर्ण पैमाने | ||||
| दीर्घकालिक स्थिरता | 0.2 % | वित्तीय वर्ष/वर्ष | |||
| डायफ्राम सामग्री | 316L | ||||
| इन्सुलेशन प्रतिरोध | ≥200MΩ 100VDC | ||||
| ओ-रिंग सील | नाइट्राइल रबर या फ्लोरो रबर | ||||
| कंपन | 10gRMS, 20Hz से 2000Hz की स्थितियों में कोई परिवर्तन नहीं | ||||
| झटका | 100 ग्राम, 11 मिलीग्राम | ||||
| प्रतिक्रिया समय | ≤1ms | ||||
| भरने का माध्यम | सिलिकॉन तेल | ||||
| वजन | ~0.2kg | ||||
| मापदंडों को निम्नलिखित परिस्थितियों में परीक्षण किया जाता हैः 1.5mA का निरंतर धारा और 25°C का परिवेश तापमान | |||||
नोटः
1. विधानसभा के दौरान, आवश्यक हवा की tightness प्राप्त करने के लिए सेंसर तत्व के आकार और ट्रांसमीटर आवास के बीच फिट पर ध्यान दें.
2. असेंबली के दौरान, सुनिश्चित करें कि सेंसर लंबवत रूप से संरेखित है और इसे समान रूप से नीचे दबाएं ताकि क्षतिपूर्ति प्लेट को जाम या क्षतिग्रस्त न हो।
3मापने वाला माध्यम सेंसर एलिमेंट डायफ्राम और आवरण (316L) की सामग्री के साथ संगत होना चाहिए। यदि नहीं, तो ऑर्डर करते समय विशेष निर्देश प्रदान किए जाने चाहिए।
4सेंसर डायफ्राम को दबाने के लिए तेज वस्तुओं का प्रयोग न करें, क्योंकि इससे डायफ्राम का विकृति या छिद्रण हो सकता है और सेंसर तत्व को क्षति हो सकती है।
5दबाव सेंसर की वेंटिलेशन ट्यूब को वायुमंडल के लिए खुला रखा जाना चाहिए।
6यदि पिन के तारों में परिवर्तन होते हैं, तो सटीकता के लिए सेंसर तत्व द्वारा ले जाने वाले लेबल का पालन करें।
अक्सर पूछे जाने वाले प्रश्न:
1प्रश्न: आपके दबाव सेंसर ट्रांसमीटर की विशेषताएं क्या हैं?
उत्तर: उच्च परिशुद्धता, स्थायित्व और उत्कृष्ट प्रदर्शन। अनुकूलन उपलब्ध है।
2प्रश्न: क्या मैं विशेष विनिर्देशों को अनुकूलित कर सकता हूँ?
एकः हाँ, हमारे इंजीनियर विशिष्ट आवश्यकताओं को पूरा करने के लिए उत्पादों को अनुकूलित कर सकते हैं। हम OEM और ODM सेवा प्रदान करते हैं।
3प्रश्न: आपकी उत्पादन क्षमता क्या है?
उत्तर: हमारी विनिर्माण सुविधाएं प्रति माह 30,000 दबाव सेंसर ट्रांसमीटर तक का उत्पादन कर सकती हैं, इसलिए हम बड़े पैमाने पर ऑर्डर की जरूरतों को पूरा करने में पूरी तरह सक्षम हैं।यह सुचारू उत्पादन और वितरण अनुसूची सुनिश्चित करने के लिए अग्रिम में हमारी बिक्री टीम से संपर्क करने के लिए उचित है.
4प्रश्न: सामान्य वितरण अवधि क्या है?
A: मानक मॉडल के लिए 5 से 8 कार्य दिवस। अनुकूलित उत्पाद भिन्न हो सकते हैं।
5प्रश्न: उत्पादों की कीमतें क्या हैं? क्या कोई छूट है?
A: बल्क ऑर्डर या दीर्घकालिक भागीदारों के लिए छूट के साथ प्रतिस्पर्धी मूल्य निर्धारण।
6प्रश्न: आपके उत्पादों की वारंटी क्या है? और बिक्री के बाद सेवा?
एकः हमारी वारंटी समय शिपमेंट के बाद 24 महीने है, और हमारे बिक्री के बाद 24 घंटे में अपने सवालों के साथ जवाब देंगे, पीसी नेटवर्क द्वारा दूरस्थ निर्देश हमेशा उपलब्ध है।
