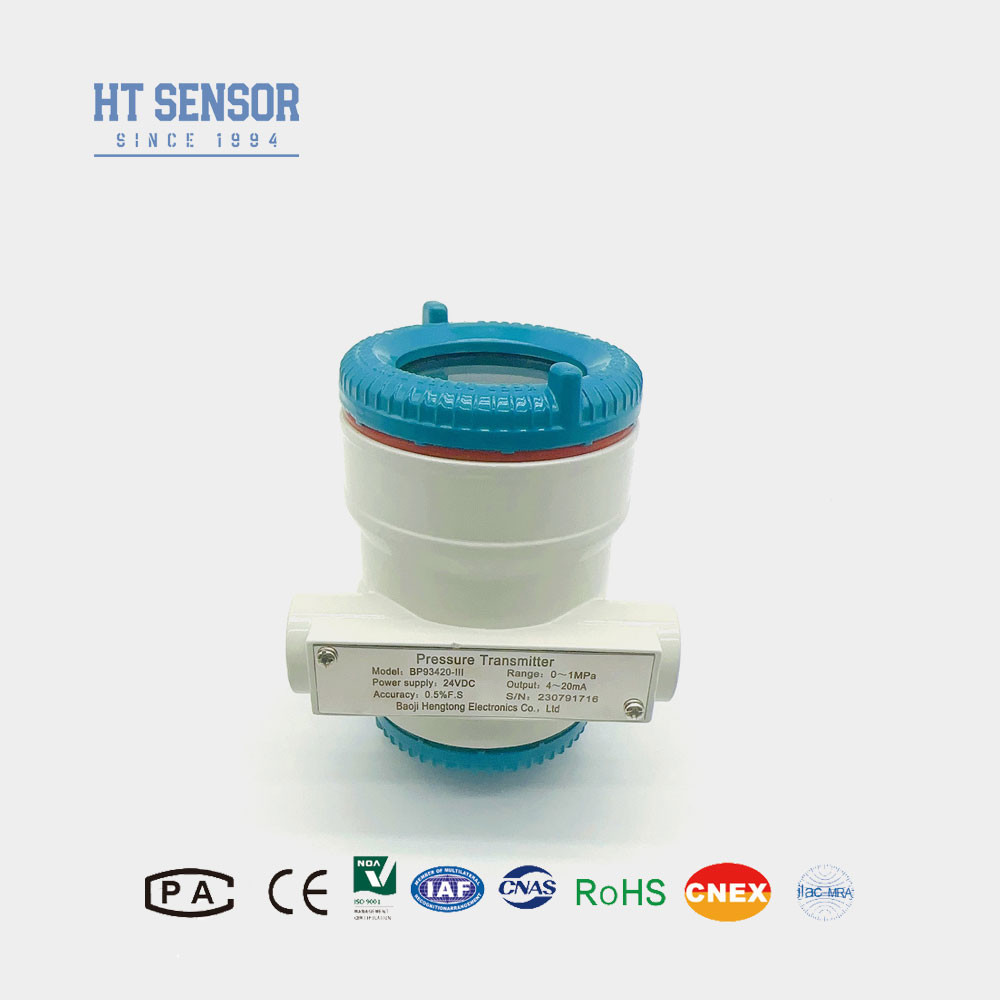

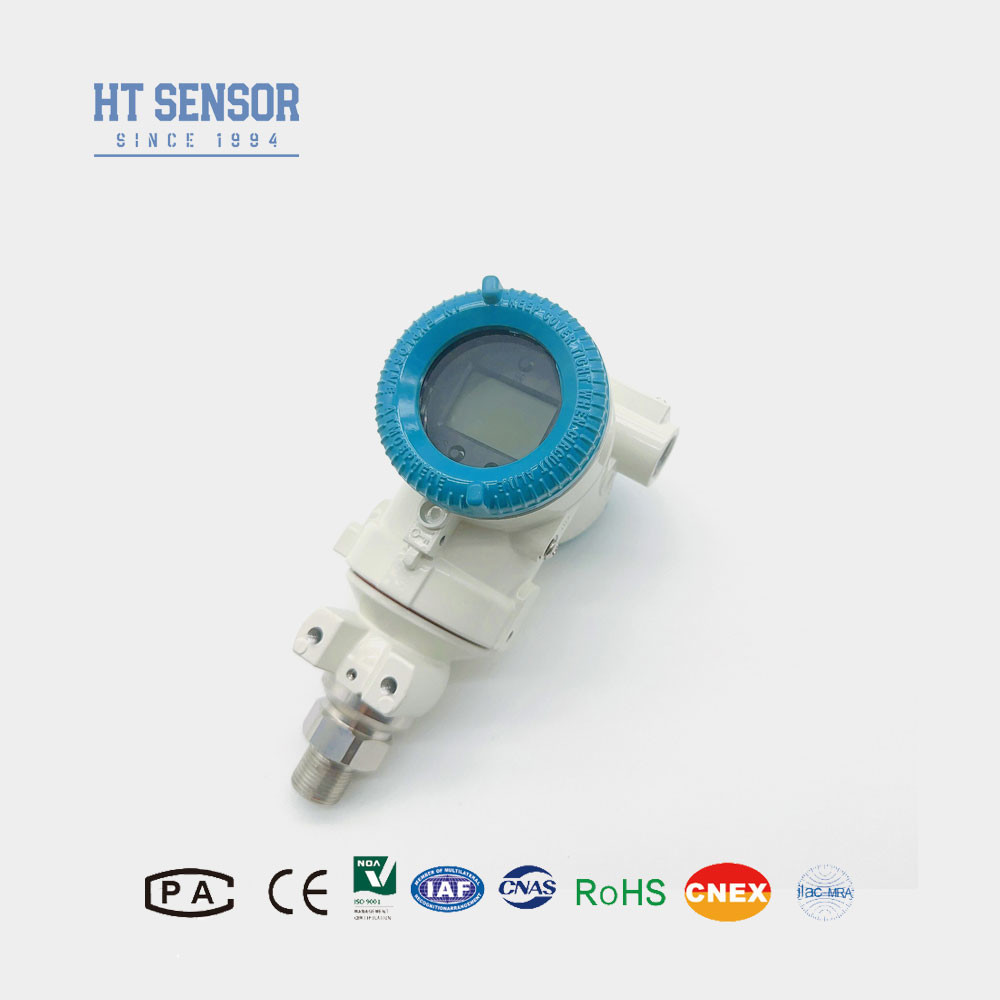

BP93420-IIIA डिजिटल डिस्प्ले प्रेशर ट्रांसमीटर सेंसर के साथ औद्योगिक दबाव सेंसर
Product Details
| मॉडल नं.: | बीपी93420-IIIA | शक्ति: | 12-32वीडीसी |
|---|---|---|---|
| आउटपुट: | HART या RS485 के साथ 4-20mA डिब्बा | वजन: | 0.8 किग्रा |
| दबाव प्रकार: | गेज, निरपेक्ष, सीलबंद दबाव | एचएस कोड: | 9026201090 |
| संरचना का प्रकार: | औद्योगिक दबाव सेंसर ट्रांसमीटर | मापने का माध्यम: | तरल, गैस, पेय पदार्थ गोंद इत्यादि |
| सटीकता ग्रेड: | 0.5% एफ.एस. 0.25% एफ.एस. | दबाव सीमा: | -100kpa... 0kpa ~10kpa... 60MPa |
| प्रमुखता देना |
औद्योगिक दबाव सेंसर OEM,डिजिटल डिस्प्ले दबाव ट्रांसमीटर,BP93420-IIIA औद्योगिक दबाव सेंसर |
||
Product Description
BP93420-IIIA डिजिटल डिस्प्ले दबाव ट्रांसमीटर के साथ औद्योगिक दबाव सेंसर
BP93420-IIIAऔद्योगिक दबाव सेंसर
परिचयऔद्योगिक दबाव सेंसर ट्रांसड्यूसर:
BP93420-IIIA औद्योगिक दबाव सेंसर ट्रांसमीटर में एक दबाव सेंसर मॉड्यूल और एक बुद्धिमान सर्किट बोर्ड शामिल है। स्मार्ट सेंसर घटक में सिलिकॉन दबाव सेंसर शामिल है,डायफ्राम का पता लगाने के लिए माप सर्किट, तापमान सेंसर, और तापमान मुआवजा सर्किट।बुद्धिमान सर्किट बोर्ड में एक माइक्रो कंप्यूटर नियंत्रक और दबाव संकेतों को विद्युत संकेतों में परिवर्तित करने के लिए परिधीय सर्किट होते हैंइसका उपयोग औद्योगिक वातावरण में तरल पदार्थों, गैसों या वाष्पों के दबाव को मापने के लिए किया जाता है।
उत्पाद की विशेषताएंकाऔद्योगिक दबाव सेंसर ट्रांसड्यूसर:
1व्यापक माप सीमा, विविध दबाव इंटरफ़ेस रूप और IP65 सुरक्षा स्तर।
2विभिन्न आउटपुट सिग्नल रूप, समायोज्य और प्रदर्शित करने योग्य।
3समायोज्य शून्य बिंदु और पूर्ण पैमाने।
4कोर उच्च परिशुद्धता और उच्च प्रदर्शन फैला सिलिकॉन का उपयोग करता हैपिज़ोरेसिटिव दबाव सेंसर।
आवेदनकाऔद्योगिक दबाव सेंसर ट्रांसड्यूसर:
1316L स्टेनलेस स्टील में गैर संक्षारक गैसों और तरल पदार्थों के दबाव को मापने के लिए उपयुक्त है।
2पेट्रोलियम, रसायन, धातु विज्ञान, बिजली और जल विज्ञान।
3कठोर बाहरी औद्योगिक वातावरण में दबाव माप और नियंत्रण।
4हाइड्रोलिक और वायवीय नियंत्रण प्रणालियों में प्रयोग किया जाता है।
| के प्रदर्शन मापदंडोंऔद्योगिक दबाव सेंसर ट्रांसड्यूसर | |
| माप सीमा | -100kPa...0kPa ~10kPa...60MPa |
| दबाव प्रकार | गेज दबाव, पूर्ण दबाव, सील दबाव |
| अतिभार | नामित सीमा का ≤ 1.5 गुना |
| सटीकता @ 25oC | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति | ≤±0.1% एफएस |
| हिस्टेरिसिस | ≤±0.1% एफएस |
| दीर्घकालिक स्थिरता | ±0.1% F.S./Year ((सामान्य) ±0.2% F.S./Year ((अधिकतम) |
| शून्य बिंदु तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| पूर्ण पैमाने पर तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| आवृत्ति प्रतिक्रिया | 2.4Khz |
| मुआवजा तापमान | 0-70oC ((≤10mpa, अनुकूलन योग्य) |
| परिचालन तापमान | -20°C से 80°C |
| भंडारण तापमान | -40°C से 120°C |
| कंपन | 10g,55Hz ~ 2kHz |
| आवास सामग्री | एल्यूमीनियम मिश्र धातु |
| डायफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| सुरक्षा रेटिंग | IP65 |
| वजन | ~0.8kg |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
| 4~20mA | 12~30 वीडीसी | 2/3/4 तार |
| 0~10/20mA | 3 तार |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5 वीडीसी | |
| RS485 संचार प्रोटोकॉल | 3.6~30V / बैटरी | 4 तार |
| आदेश देने की युक्तियाँ |
1उत्पाद का चयन करते समय, कृपया सुनिश्चित करें कि परीक्षण के तहत माध्यम उत्पाद के संपर्क भाग के साथ संगत है।
2आदेश देते समय, कृपया ध्यान दें कि विस्फोट-सबूत उत्पादों में डिजिटल डिस्प्ले शामिल नहीं है।
3एलसीडी या एलईडी डिस्प्ले हेड के साथ ट्रांसमीटर का ऑर्डर करते समय, ट्रांसमीटर की पावर सप्लाई 20 वीडीसी से कम नहीं होनी चाहिए।
4उत्पाद के विश्वसनीय संचालन को सुनिश्चित करने के लिए,उपयोगकर्ताओं को साइट पर बिजली सुरक्षा उपकरण स्थापित करने और यह सुनिश्चित करने की सिफारिश की जाती है कि उत्पाद और बिजली की आपूर्ति विश्वसनीय रूप से ग्राउंड हो।.
5फ्लोरीन रबर ओ-रिंग के लिए नामित ऑपरेटिंग तापमान सीमा - 20 °C ~ 250 °C. जब ऑपरेटिंग तापमान -20 °C से नीचे गिर जाता है, तो ईपीडीएम ओ-प्रकार की सीलिंग रिंगों का चयन किया जाना चाहिए।
6. केबल डिफ़ॉल्ट केबल के साथ नहीं आता है। यदि आपको केबल की आवश्यकता है, तो तीन सामग्री चुनने के लिए हैं। यदि कोई विशिष्ट निर्देश नहीं दिए गए हैं, तो आप केबल के साथ आ सकते हैं।पॉलीइथिलीन केबल सामग्री का प्रयोग डिफ़ॉल्ट रूप से किया जाएगायदि विभिन्न केबल सामग्री की आवश्यकता है, तो कृपया अपने आदेश फॉर्म में बताएं।
7विशेष आवश्यकताओं के मामले में जैसे कि मजबूत कंपन, तत्काल प्रभाव, मजबूत विद्युत चुम्बकीय या रेडियो आवृत्ति हस्तक्षेप, कृपया हमें सूचित करें और अपने आदेश में इंगित करें।
| आदेश मार्गदर्शिका | ||||||||
| BP93420XX | दबाव ट्रांसमीटर | |||||||
| कोड | रूपरेखा निर्माण | |||||||
| आईबी | सामान्य दबाव ट्रांसमीटर | नवम | डिस्प्ले दबाव ट्रांसमीटर | |||||
| आईई | झटके प्रतिरोधी विमानन दबाव ट्रांसमीटर | IIC/III | औद्योगिक जनरल/ डिस्प्ले प्रेशर ट्रांसमीटर | |||||
| यदि | नमी प्रतिरोधी दबाव ट्रांसमीटर | IIE/IIIE | सामान्य/डिस्प्ले दबाव ट्रांसमीटर | |||||
| IN | एयर कंडीशनिंग विशेष दबाव ट्रांसमीटर | |||||||
| आईसी | उच्च तापमान दबाव ट्रांसमीटर | |||||||
| आईक्यू/आईक्यूटी | बड़ा डायाफ्राम/उच्च तापमान दबाव ट्रांसमीटर | |||||||
| माप सीमा | -100kPa... 0kPa ~ 35kPa... 3.5MPa | |||||||
| (0-X) Kpa या MPa | X: वास्तविक माप सीमा दर्शाता है | |||||||
| कोड | विद्युत आपूर्ति | |||||||
| डी1 | 24 वीडीसी | |||||||
| डी2 | 5 वीडीसी | |||||||
| डी3 | अन्य | |||||||
| कोड | आउटपुट सिग्नल | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5 वीडीसी | S6 | 0~10 वीडीसी | |||||
| S3 | 0~5 वीडीसी | S7 | 0.5~4.5 वीडीसी | |||||
| S4 | 0~10mADC | |||||||
| कोड | दबाव कनेक्शन | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | अन्य | |||||||
| कोड | विद्युत कनेक्शन | |||||||
| बी1 | हर्शमैन | |||||||
| बी2 | पीजी7 प्लग | |||||||
| B3 | सीलबंद केबल आउटपुट | |||||||
| B4 | 2088 औद्योगिक आवरण | |||||||
| बी5 | 2088 डिस्प्ले के साथ औद्योगिक आवरण | |||||||
| B6 | अन्य | |||||||
| कोड | दबाव प्रकार | |||||||
| जी | गेज दबाव | |||||||
| ए | पूर्ण दबाव | |||||||
| एस | सीलबंद संदर्भ दबाव | |||||||
अक्सर पूछे जाने वाले प्रश्न:
1प्रश्न: आपके दबाव सेंसर ट्रांसमीटर की विशेषताएं क्या हैं?
एकः उच्च परिशुद्धता, टिकाऊ, उत्कृष्ट प्रदर्शन। अनुकूलन उपलब्ध है।
2प्रश्न: क्या मैं विशेष विनिर्देशों को अनुकूलित कर सकता हूँ?
एः हाँ, हमारे इंजीनियर विशिष्ट आवश्यकताओं को पूरा करने के लिए उत्पादों को अनुकूलित कर सकते हैं। हम OEM और ODM सेवाएं प्रदान करते हैं।
3आपकी उत्पादन क्षमता कितनी है?
एकः हमारी उत्पादन सुविधा प्रति माह 30,000 दबाव सेंसर ट्रांसमीटर तक का उत्पादन कर सकती है, इसलिए हम बड़े पैमाने पर आदेशों की जरूरतों को पूरा करने के लिए अच्छी तरह से सुसज्जित हैं।यह अनुशंसा की जाती है कि आप एक सुचारू उत्पादन और वितरण कार्यक्रम सुनिश्चित करने के लिए अग्रिम में हमारी बिक्री टीम से संपर्क करें.
4प्रश्न: सामान्य नेतृत्व समय क्या है?
एकः मानक मॉडल 5 ~ 8 कार्य दिवसों. कस्टम उत्पादों भिन्न हो सकते हैं.
5.Q: शिपमेंट और पैकिंग
A:उत्पाद आम तौर पर अंतरराष्ट्रीय एक्सप्रेस द्वारा भेजे जाते हैं जिसमें UPS,FedEx,DHL और INT शामिल हैं।निरीक्षण प्रमाणन सहित.
6प्रश्न: हमसे संपर्क करें
A:हमारे पास एक सक्रिय और अनुभवी बिक्री टीम है जो आपको तकनीकी प्रश्न और व्यावसायिक मुद्दे पर सेवा देगी। बस हमें संदेश छोड़ दें या ऑनलाइन सेवा पर क्लिक करें।
